Pour utiliser la butée de profondeur :
• Déployez la plaque d'arrêt de la butée de profondeur (a) en
la poussant complètement vers la gauche.
• Desserrez l'écrou à ailettes. (b)
• Ajustez l'écrou à croisillon (c) pour limiter la course de la tête
de la scie à la profondeur désirée.
• Une fois réglée la profondeur désirée, resserrez l'écrou à
ailettes (a) contre l'étrier de maintien afin de bloquer la butée
de profondeur et de s'assurer qu'elle est fixe.
• Lorsque la coupe est terminée, réajustez la profondeur de la
butée de profondeur de telle façon que la tête de coupe soit
bloquée en position basse par la goupille de verrouillage.
Note : Dans de nombreux cas et si nécessaire, la butée de
profondeur peut être laissée au réglage précédent sans être
modifiée. Lorsque la plaque d'arrêt de la butée de profondeur
est remise en position normale, la vis de la butée de profondeur
traverse la plaque d'arrêt et passe dans un canal situé dans les
fentes de l'outil.
(7.5)
SECTION DE GUIDE COULISSANT SUPERIEUR
Le côté gauche du guide est équipé d'une section supérieure
réglable. Un réglage peut être nécessaire pour permettre un
espace libre pour la tête de coupe lorsque des angles aigus de
biseaux ou des angles complexes sont nécessaires.
Pour régler le guide :
• Desserrez la vis papillon. (Fig. 10)
• Faites glisser la partie supérieure du guide vers la gauche
jusqu'à la position requise et resserrez la vis papillon.
• Réalisez une coupe à vide, outil éteint, pour vérifier qu'il
n'existe pas d'interférences entre les parties mobiles lorsque
la tête de coupe est descendue.»
(8.1)

INSTRUCTIONS DE COMMANDE

Attention: La scie à onglet doit être contrôlée avant chaque
utilisation (en particulier en ce qui concerne le fonctionnement
correct des dispositifs de protection). Raccorder la scie au secteur
seulement après avoir procédé à un contrôle de sécurité.
S'assurer que l'utilisateur est suffisamment formé à l'utilisation,
au réglage et à l'entretien de la machine avant que la machine ne
soit raccordée au secteur et que la scie ne soit mise en service.

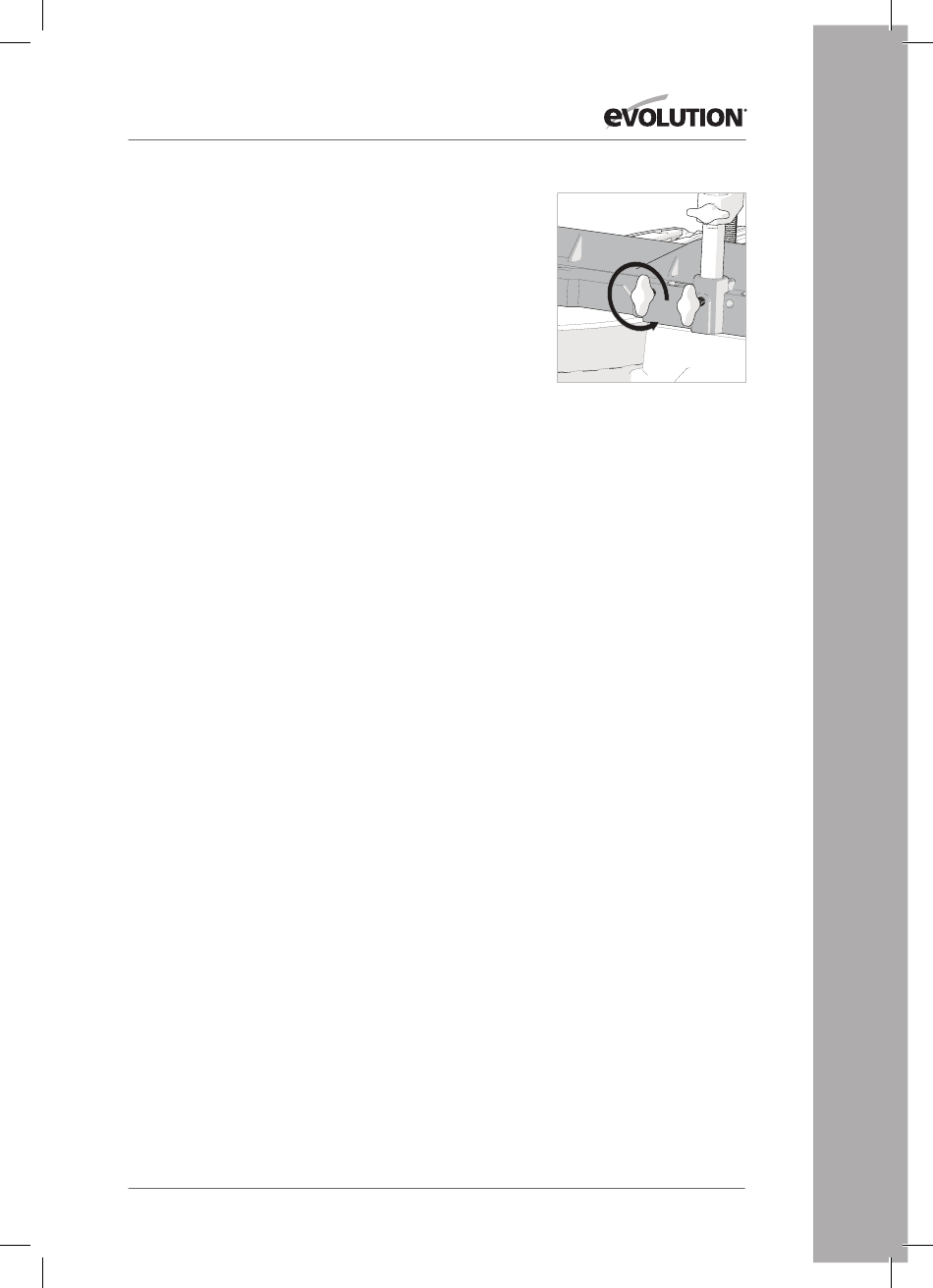

Fig. 10
