Evolution R165CCSL Originalbetriebsanleitung Seite 108

1
2
3
4
5
6
7

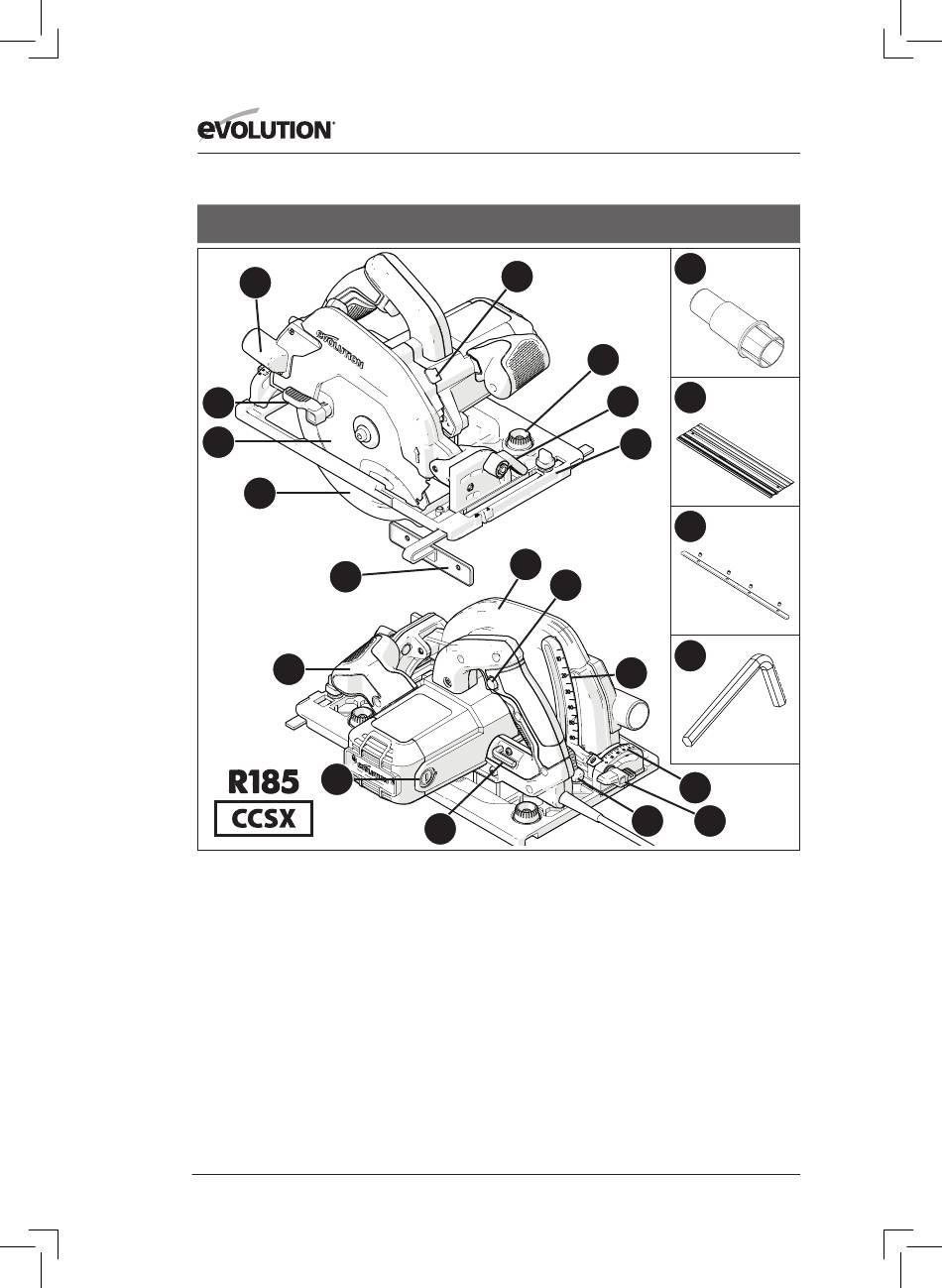

1. PORT D'ÉJECTION DU MATÉRIAU DÉCOUPÉ
2. LEVIER ACTIONNÉ PAR LE POUCE
3. LAME TCT MULTI-MATÉRIAUX
4. CARTER DE LAME INFÉRIEUR
5. GUIDE PARALLÈLE
6. POIGNÉE ERGONOMIQUE AVANT
7. BROSSES EN CARBONE
8. CLÉ HEXAGONALE 8 MM (CHANGEMENT DE LAME)
9. LEVIER DE BLOCAGE ET DE RÉGLAGE DE
PROFONDEUR
10. GRADUATION DE PROFONDEUR
11. POIGNÉE ARRIÈRE COMPRENANT L'INTERRUPTEUR
DE SÉCURITÉ MARCHE/ARRÊT
12. CARTER DE LAME SUPÉRIEUR
13. PLAQUE EN ACIER DE PRÉCISION COMPATIBLE AVEC
LE GUIDE
www.evolutionpowertools.com
RU / UE
16
18
12
11
8
14. LEVIER ACTIONNÉ PAR LE POUCE
15. RAPPORTEUR ARRIÈRE
16. BOUTON DE BLOCAGE DE L'ARBRE
17. RACCORD DU PORT À POUSSIÈRES
18. BOUTONS PIVOTANTS DE RÉGLAGE DU GUIDE
19. VIS PAPILLON DU BISEAU ARRIÈRE
20. 3x GUIDE 340 mm
21. 4x BARRES DU RACCORD DU GUIDE
22. CLÉ HEXAGONALE 3 mm
108
17
20
14
13
21
22
10
15
9 19
