ipf electronic PT670020 Bedienungsanleitung

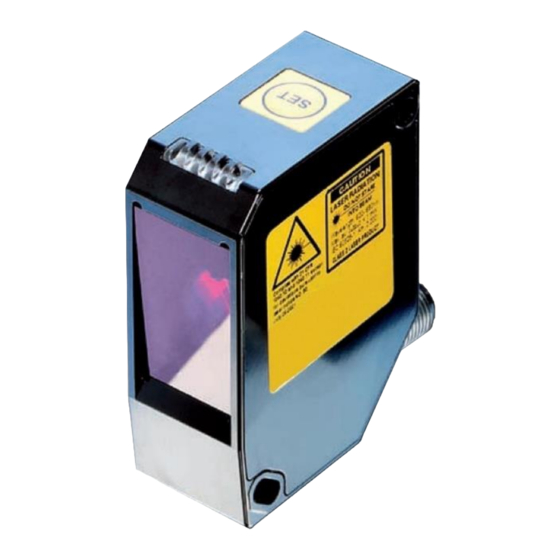

PT670020 / PT760025
Lasertaster mit Laufzeitmessung
Farbunabhängige Messung bis 4m
Hohe Messfrequenz
Messbereichsbegrenzung durch Teach-In
Robustes Aluminiumgehäuse
Glasoptik
Teach-In
Laufzeitmessung
Technische Daten
Messbereich (weiß / grau / schwarz)
Einstellung
Abstand Teach-In-Grenzen
Anzeige (Betriebsspannung)
Anzeige (Alarm / Verschmutzung)
Auflösung
...
Linearitätsabweichung
Wiederholgenauigkeit
Sendeelement
Laserschutzklasse
Strahlform / -durchmesser
Ansprech- / Abfallzeit
Betriebsspannung
Stromaufnahme (ohne Last)
Analogausgang
Lastwiderstand
Alarmausgang
kurzschlussfest
verpolungssicher
Material (Gehäuse)
Material (Frontscheibe)
Umgebungstemperatur
Schutzart (EN 60529)
Anschluss
Anschlusszubehör
Montagezubehör
ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena
PT670020
200 ... 4000mm
Teach-In: Taste / Leitung
> 100mm
LED grün
LED rot
1,2mm
± 20mm (0,5 ... 4m)
± 25mm (0,2 ... 4m)
± 5mm
Laserdiode, rot, gepulst, 660nm
2
Punkt / 2 ... 15mm
< 10ms
12 ... 28V DC
250mA
4 ... 20mA
< 300Ω
Gegentakt, max. 70mA
+
+
Aluminium
Glas
0 ... +50°C
IP67
M12-Stecker 5polig, drehbar
z.B. VK205625, PUR, gerade
Winkel AP000021
│ Tel +49 2351 9365-0 • Fax +49 2351 9365-19
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: Juli 2014
200 ... 4000mm
Teach-In: Taste / Leitung
± 20mm (0,5 ... 4m)
± 25mm (0,2 ... 4m)
Laserdiode, rot, gepulst, 660nm
Punkt / 2 ... 15mm
12 ... 28V DC
Gegentakt, max. 70mA
Aluminium
M12-Stecker 5polig, drehbar
z.B. VK205625, PUR, gerade
Winkel AP000021
│ info@ipf.de • www.ipf.de
PT670025
> 100mm
LED grün
LED rot
1,2mm
± 5mm
2
< 10ms
250mA
0 ... 10V
> 100kΩ
+
+
Glas
0 ... +50°C
IP67
1
