Mobotix M25 Handbuch

Alles drin. objektiv betrachtet.
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

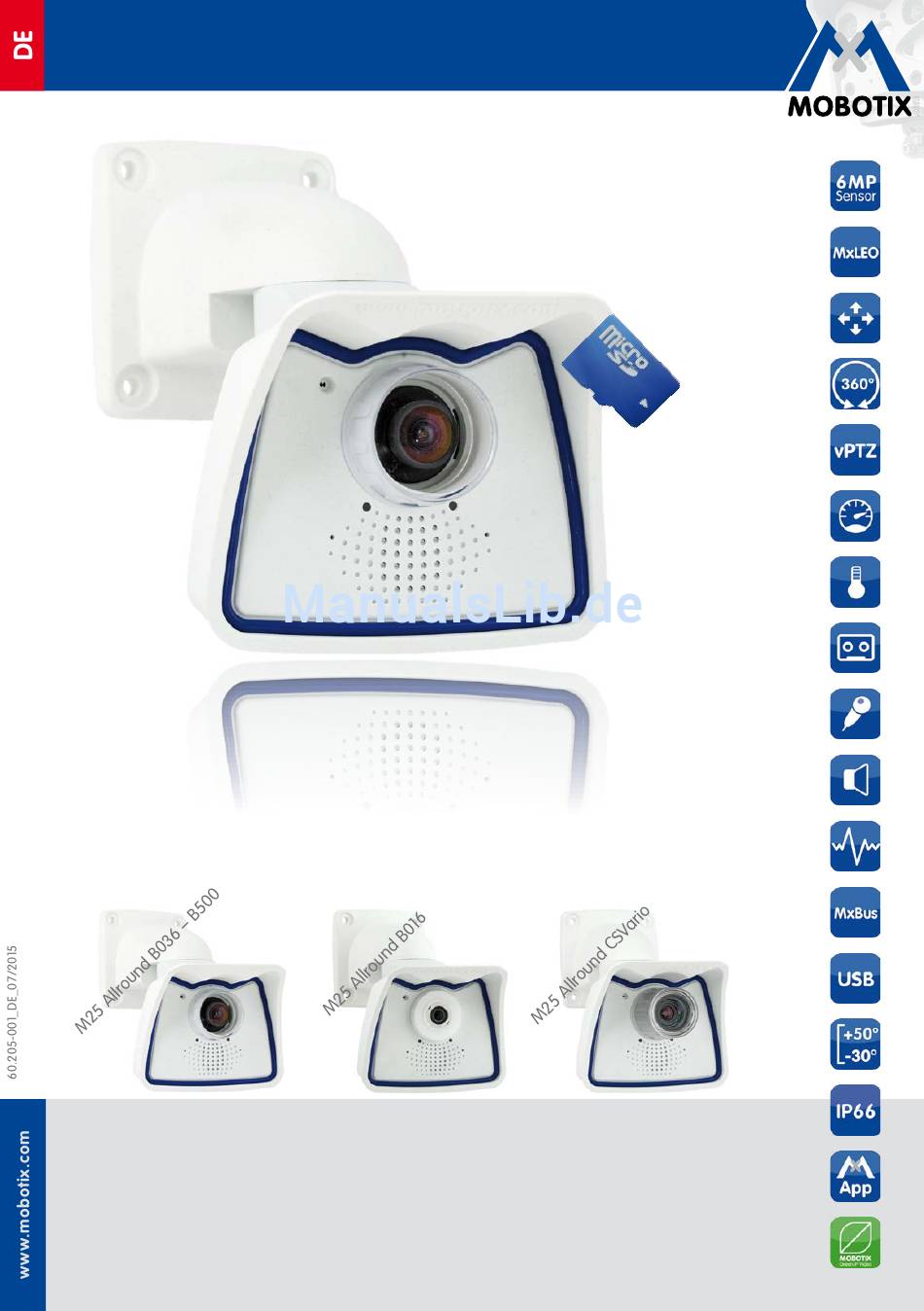

M25-Kamerahandbuch
Alles drin. Objektiv betrachtet.

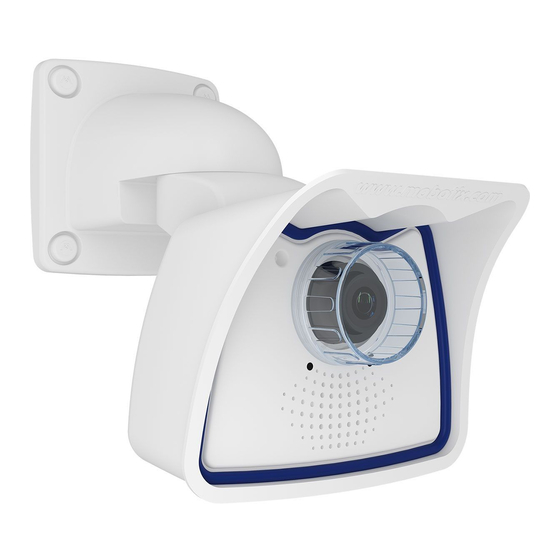

Die M25-Familie von MOBOTIX umfasst äußerst kompakte, kostengünstige und extrem leistungs-
fähige 6MP Allround-Kameras mit maximaler Objektivauswahl inklusive Panoramaversion. Top
ausgestattet mit IP66-Schutzgehäuse und kamerainterner Langzeitspeicherung auf MicroSD-Karte.
Innovationsschmiede - Made in Germany
Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk-
Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden.
MOBOTIX AG • D-67722 Langmeil • Tel.: +49 6302 9816-0 • Fax: +49 6302 9816-190 • info@mobotix.com
Security-Vision-Systems

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mobotix M25

Inhaltszusammenfassung für Mobotix M25

  • Seite 1 Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk- Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden. MOBOTIX AG • D-67722 Langmeil • Tel.: +49 6302 9816-0 • Fax: +49 6302 9816-190 • info@mobotix.com...
  • Seite 2 MxPEG sind in der Europäischen Union, den USA und in anderen Ländern einge- tragene Marken der MOBOTIX AG. Microsoft , Windows und Windows Server sind Marken der Microsoft Corporation. Apple , das Apple-Logo , Macintosh , OS X , iOS , Bonjour , das Bonjour-Logo, das Bonjour-Symbol , iPod und iTunes sind in den USA und anderen Ländern eingetragene Marken von Apple Inc.

  • Seite 3: Inhaltsverzeichnis

    MX-NPA-Box 1.5.10 MX-GPS-Box 1.5.11 MX-232-IO-Box 1.5.12 ExtIO Funktionserweiterung 1.5.13 Mx2wire+ Mediakonverter 1.5.14 Sicherheitsschrauben-Set mit Adapter 1.5.15 Weiteres Zubehör MOBOTIX-Software 1.6.1 Integrierte Kamerasoftware (Firmware) 1.6.2 MxManagementCenter 1.6.3 MOBOTIX App © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 4 3.2.2 Erste Bilder und wichtigste Einstellungen im Browser 3.2.3 Erste Bilder und Einstellung der Netzwerkparameter mit MxMC 3.2.4 Kamerastart mit werkseitigen (Netzwerk-)Einstellungen 3.2.5 Kamerastart mit automatischer IP-Adresse (DHCP) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 5 3.6.8 Automatischen Neustart der Kamera deaktivieren 3.6.9 Browser 3.6.10 Pflege von Kamera und Objektiv 3.6.11 Rechtliche Hinweise 3.6.12 Sicherheitshinweise 3.6.13 Online-Hilfe im Browser 3.6.14 Konformitätserklärung 3.6.15 Entsorgung 3.6.16 Haftungsausschluss Hersteller © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 6 § MOBOTIX-Produkten sind die Datenschutzbestimmungen für Video- und Audio beob- achtung zu beachten. Je nach Landesgesetz und Aufstellungsort der M25 kann die Aufzeichnung von Video- und Audiodaten besonderen Auflagen unterliegen oder untersagt sein. Alle Anwender von MOBOTIX-Produkten sind daher aufgefordert, sich über die aktuell gültigen Bestimmungen zu informieren und diese zu befolgen.
  • Seite 7 . Wird verwendet, aller angeschlossenen Verbraucher auf 1 W begrenzt! Objektiv nicht berühren: Aufgrund der hohen Rechen leistung der M25 kann es, begünstigt durch entsprechende Umgebungsbedingungen am Installationsort, zu einer relativ hohen, für die Funktionalität der Kamera jedoch unbedenklichen Temperaturentwicklung im Bereich des Bildsensors kommen. Im Handbereich darf dieses Produkt deshalb nicht ohne Objektivkappe betrieben werden.
  • Seite 8 MxManagementCenter können Sie kostenfrei über die MOBOTIX-Website herunterla- den: www.mobotix.com > Support > Software-Downloads. Für die iOS-Geräte iPad, iPhone und iPod touch bietet MOBOTIX mit der MOBOTIX App eine mobile Lösung an, die Sie unter dem Suchbegriff „MOBOTIX AG“ gratis im App Store finden.
  • Seite 9 /128 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 10: M25-Kamerahandbuch: Produktübersicht

    B041 Super-Weitwinkel-Objektiv (horizontaler Bildwinkel: 90°) erhältlich. Daneben sind auf Wunsch sieben weitere Objektive mit horizontalen Bildwinkeln von 8°, 15°, 31°, 45°, 60°, 103° und 180° sowie eine Version mit CSVario-Objektiv lieferbar. Jede M25 verfügt serienmäßig über eine bereits formatierte und installierte MicroSD-Karte und einen VarioFlex-Halter zur schnellen und einfachen Montage.
  • Seite 11 /128 M25 Allround Da für die M25 mit dem B016-Fisheye-Objektiv aufgrund der extremen optischen Verzerrung spezielle Anforderungen an die Abstimmung von Hard- und Software beste- hen, ist diese Variante keine Wechselobjektivkamera. Eine aufwändige, extrem genaue Objektivfeineinstellung wird bereits im Werk vorgenommen und sollte nicht mehr verändert werden.
  • Seite 12 Wänden, Decken oder Masten, zur Stromversorgung und zur Funktionserweiterung der Kamera. MOBOTIX-Kunden profitieren zudem kostenlos von MxManagementCenter der professionellen Videomanagement-Software mit unbeschränkter Nutzer- und Kameralizenz. Mit dem MOBOTIX ExtIO-Modul kann eine M25 bei Bedarf sogar zu einer leistungsfähigen MOBOTIX ExtIO Gegensprechanlage aufgewertet werden.
  • Seite 13 MOBOTIX-Originalbild 180°-Panorama (B016-Objektiv) Für jeden Zweck das richtige Objektiv Mehr Objektivoptionen in einer Kamera gab es bei MOBOTIX noch nie! Für die M25 werden sieben MOBOTIX-Objektive vom 8°-Tele bis zum 180°-Fisheye angeboten. MOBOTIX-Originalbild 90°-Super-Weitwinkel © MOBOTIX AG • Security-Vision-Systems • Made in Germany...
  • Seite 14 MOBOTIX-Standardobjektive selbst bestücken Bei einer M25 mit B036/ B041-Objektiv kann In den M25-Kamera mo del len können die Objektive vor Ort selbst ausgewechselt werden das (leicht) verzerrte (außer hemisphärisches B016-Objektiv). In der Kamera wird das Objektiv werkseitig ein- Bild per Software korrigiert werden gestellt und in der Qualität überprüft, so dass vor Ort in der Regel keine Scharf stellung...
  • Seite 15 /128 M25 Allround Je nach gewähltem Objektiv ändert sich der von der M25 erfasste Bildbereich. Mit einem Super-Weitwinkel-Objektiv (z. B. B041 mit 90°) kann beispielsweise ein Raum von der Ecke aus weitgehend erfasst werden. Ein B237-Teleobjektiv ermöglicht einer M25 mit hochauflösendem 6-Megapixel-Sensor, beispielsweise aus rund 75 Metern Entfernung noch ein KFZ-Kennzeichen lesbar aufzuzeichnen.
  • Seite 16 M25-Kamerahandbuch: Produktübersicht Virtueller PTZ (vPTZ) – ohne Motor Die M25 zoomt auch auf Details. Diese vPTZ-Funktion (engl.: virtual Pan, Tilt, Zoom) steht standardmäßig bereits mit der integrierten Kamerasoftware jeder M25 zur Verfügung. Das Bild der Hemispheric-Kamera lässt sich z. B. mit dem Mausrad, einem Joystick oder einem softwaregesteuerten PTZ-Panel vergrö-...
  • Seite 17 PTZ-Kameras nicht erfasst worden; die Vollbildspeicherung kann das gesamte, der M25 ermöglicht hier zum Beispiel, den genauen Zeitpunkt zu ermitteln, an dem diese gespeicherte Vollbild Personen den Erfassungsbereich der Kamera betraten. Die Auswertung selbst kann im nachträglich „unter-...
  • Seite 18 /128 M25-Kamerahandbuch: Produktübersicht Interner DVR Die M25 unterstützt die direkte Aufzeichnung auf MicroSD-Karte, MicroSD-Karte bereits in der Kamera integriert was die Kamera über einen langen Zeitraum vollkommen autark und unabhängig von externen Speichermedien macht. Die Kamera speichert intern hochauflösendes Video mit Ton ohne externes Aufzeichnungsgerät oder PC und damit ohne Netzwerklast.
  • Seite 19 /128 M25 Allround Notizen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 20: M25 Mit Hemisphärischem B016-Spezialobjektiv

    M25-Kamerahandbuch: Produktübersicht M25 mit hemisphärischem B016-Spezialobjektiv Mit dem 180°-B016-Objektiv ausgerüstet, kann ein Raum von einer einzigen M25 optimal über- wacht werden, was die aufwändige und teure Installation gleich mehrerer Standardkameras ersetzt. Das auf mehrfache Art und gemäß den persönlichen Anforderungen des Anwenders individuell darstellbare Übersichtsbild einer M25 mindert nicht nur die Anzahl der benötig-...
  • Seite 21 Schutzschirm im Bild (Bild entzerren und waagrecht stellen) durch Zoomen, eventuell kombiniert mit siehe Abschnitt 3.5 einem rein softwarebasierten Schwenk nach unten, ausgeblendet werden. Der darstellbare Bildausschnitt bzw. das © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 22 B016-Objektiv: Panorama/Fokus – eine Kamera, drei Ansichten Maximaler Raumüberblick bei gleichzeitiger Detailerkennung in einem Bild: Simultan mit dem 180°-Panorama kann die M25 zwei weitere Ansichten liefern und so neben der Übersicht auch parallel auf zwei Szenen fokussieren (Anzeige-Modus „Panorama/Fokus“). MOBOTIX-Originalbild...

  • Seite 23: Surround-Ansicht: Quad

    M25 mit hemisphärischem B016-Spezialobjektiv B016-Objektiv: Surround-Ansicht (Quad-View) Der Anzeige-Modus „Surround“ der M25 ersetzt gleich vier Kameras auf einmal und liefert „auf einen Blick“ vier unterschiedliche Richtungen gleichzeitig. Bei Deckenmontage mit Blick nach unten können z. B. die vier Himmelsrichtungen dargestellt werden.
  • Seite 24 B016-Objektiv: Vollbild- und Normal-Ansicht Neben den Ansichten Panorama, Doppel-Panorama, Panorama/Fokus und Surround, lässt sich das Bild der M25 als Fisheye-Originalbild (Anzeige-Modus „Vollbild“) oder als bereits in der Kamera entzerrter Bildausschnitt (Anzeige-Modus „Normal“) am Monitor anzeigen. Ein Wechsel in einen anderen der beschriebenen Anzeigen-Modi ist jederzeit in Sekundenschnelle möglich.
  • Seite 25 M25 mit hemisphärischem B016-Spezialobjektiv B016-Objektiv: Werkeinstellungen der Standardansichten bei Wandmontage Um das Potenzial der M25 in der gewünschten Ansicht optimal ausnutzen zu können, ist es eventuell nötig, die Werkeinstellungen mit Hilfe der integrierten vPTZ-Funktion zu ver- ändern. Um schon vor der Montage eine gute Vorstellung vom späteren Ergebnis zu haben, sind hier die werkseitigen Voreinstellungen einer M25 mit B016-Objektiv und Wandmontage (ca.

  • Seite 26: Vorteile Und Neuerungen

    Der Einsatz der 6MP-Technologie erhöht den maximalen Zoomfaktor der M25 gegenüber der M24M um das 1,41-fache. Dies bedeutet, dass sich die Detailgenauigkeit der Kamera um 41 Prozent verbessert. Eine M25 kann daher sogar noch weiter als bisher von zu überwachenden Objekten und Bereichen entfernt montiert werden.
  • Seite 27 Wind wiegende Bäume. Niedriger Stromverbrauch nach PoE-Standard (IEEE 802.3af) Trotz neuer Sensortechnik benötigt eine M25 nicht mehr Strom als das Vorgängermodell (typischerweise 4,5 Watt). Die Einstellung der PoE-Klasse über die Kamerasoftware ermög- licht auch den Einsatz von PoE-Switches, die nicht auf allen Ports mit PoE-Klasse 3 (bis max.

  • Seite 28: Dezentrales Videosystem

    Aufklärung. Zudem kann jede einzelne Kamera dank integriertem Lautsprecher und Mikrofon auch zur bidirektionalen Kommunikation (Video-Gegensprechen) genutzt werden – mit der MOBOTIX App und Ihrem iPhone oder iPad auch ganz bequem von unterwegs. © MOBOTIX AG • Security-Vision-Systems • Made in Germany...
  • Seite 29 /128 M25 mit hemisphärischem B016-Spezialobjektiv Die dezentralen MOBOTIX-Videolösungen sind klassischen Systemen in allen relevanten Punkten überlegen. Sie sind zudem deutlich kostengünstiger zu betreiben, denn sie benötigen • Weniger Kameras wegen der besseren Detailgenauigkeit weitwinkliger Bilder durch die Megapixel-Technologie • Weniger Aufzeichnungsgeräte, da im dezentralen System 10-mal mehr Kameras als üblich auf einem PC/Server simultan als hochauflösendes HDTV-Video mit Ton...

  • Seite 30: Green Ip-Video

    In die Kameras integrierte Hochleistungsrechner und Flash-Speicher erübrigen energie- verzehrende Server- und Speichergeräte. Und deren spätere Entsorgung. Hochauflösend Eine MOBOTIX-Kamera mit zwei Bildsensoren ersetzt bis zu acht herkömmliche Kameras – inklusive deren Energie- und Ressourcenverbrauch. Nachhaltig Ohne mechanisch bewegte Teile sind MOBOTIX-Kameras praktisch wartungsfrei und auch nach vielen Jahren noch voll einsatzfähig –...
  • Seite 31 /128 M25 mit hemisphärischem B016-Spezialobjektiv Notizen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 32: Technische Spezifikationen

    Technische Spezifikationen 1.3.1 Objektivoptionen MOBOTIX bietet die M25 in drei unterschiedlichen Objektivklassen an. Aufgrund der Gegenlichtsicherheit der MOBOTIX-Kameras wird bei keinem einzigen Objektiv eine mechanische Auto-Iris benötigt, was die Kamera extrem robust und wartungsfrei macht. MOBOTIX-Objektive liefern auch im maximalen Digital-Zoom noch gute Bildqualität.
  • Seite 33 41,4 30,6 20,3 Hinweise Angegebene Brennweiten Im Namen der MOBOTIX-Objektive ist die Nominalbrennweite enthalten und zusätzlich der MOBOTIX-Kameras wird die Brennweite bezogen auf das Kleinbildformat (35 mm) angegeben. Zum beziehen sich auf Beispiel hat das MOBOTIX B041 Super-Weitwinkel-Objektiv eine Nominalbrennweite Kleinbildformat 35 mm von 4,1 mm.

  • Seite 34: Objektive, Hardware, Bildformate

    Max. Bildrate (MxPEG, max. Auflösung) 6MP: 8 B/s CIF-Bilder mit 4 GB MicroSD DVR 250.000 VGA-Bilder mit 4 GB MicroSD DVR 125.000 MEGA-Bilder mit 4 GB MicroSD DVR 40.000 QXGA-Bilder mit 4 GB MicroSD DVR 20.000 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 35: Software-Ausstattung

    Netzwerk-Authentifizierung IEEE 802.1X) Videoanalyse Video-Bewegungsmelder • MxAnalytics – MxActivitySensor • Videomanagement-Software Kostenloser Kostenloser Download von Download von MxManagementCenter • www.mobotix.com www.mobotix.com MOBOTIX App • oder App Store oder App Store © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 36: Technische Daten

    Schnittstellen Ethernet 10/100, IPv4/IPv6, MiniUSB, MxBus; Ein-/Ausgänge und RS232 über Zubehör Videotelefon VoIP/SIP, Gegensprechen, Fernsteuerung per Tastencode, Ereignisanzeige Sicherheit Benutzer-/Gruppenmanagement, HTTPS/SSL, IP-Adressfilter, IEEE 802.1x, Intrusion Detection, digitale Bildsignatur © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 37 Deckenmontage: B x H x T: 140 x 156 x 195 mm; Gewicht: ca. 715 g (inkl. Standardobjektiv) Lieferumfang Gehäuse aus hochfestem Kunststoff (PBT) weiß, Umbausatz zum Deckenhalter, Montagezubehör, Montageschlüssel, Patchkabel 50 cm, Handbuch, Software, MicroSD-Karte (eingebaut) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 38: Lieferumfang Und Abmessungen

    Ethernet-Patchkabel, 0,5 m, vorinstalliert Abdeckkappen für Edelstahl-Holzschrauben 1.10 Edelstahl-Holzschrauben 6x50 mm 1.11 Edelstahl-Unterlegscheiben 6,4 mm 1.12 Dübel S8 1.13 Kabelarretierung mit Bajonettverschluss (Patchkabel, MiniUSB) 1.14 MicroSD-Karte vorinstalliert (SDXC) 1.15 Verschluss-Stopfen MiniUSB © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 39 /128 Lieferumfang und Abmessungen Kameragehäuse und Anschlüsse Die MOBOTIX M25 besteht aus der Kamera im Wetterschutzgehäuse und dem VarioFlex- Halter. Anschlüsse • Netzwerk (Ethernet-Netzwerk inkl. PoE-Stromversorgung) • MiniUSB (z. B. für ExtIO) • MxBus (für MOBOTIX-Erweiterungen) Achten Sie darauf, dass der weiße Ring...
  • Seite 40 (siehe Abbildung). Verschluss lässt sich seitlich abheben. Nun kann das Kabel aus der Kamera herausgezogen werden. Kabelarretierung öff- nen durch Drehen des Bajonettverschlusses auf die markierte Position Bajonettverschluss geöffnet © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 41 (Öffnung zeigt dabei nach rechts). Verschluss im Uhrzeigersinn drehen auf das Symbol „gefüllter Ring“ (siehe Abbildung). Das Kabel ist nun richtig arretiert. Kabelarretierung schlie- ßen durch Drehen des Bajonettverschlusses auf die markierte Position Bajonettverschluss geschlossen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 42: Abmessungen Bei Wandmontage

    /128 M25-Kamerahandbuch: Produktübersicht 1.4.2 Abmessungen bei Wandmontage 106,5 mm 222 mm 112 mm 140,5 mm 1.4.3 Abmessungen bei Deckenmontage 106,5 mm 137 mm 106,5 mm 27 mm 140,5 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 43: Abmessungen Wandhalter

    Verwenden Sie das beigefügte Faltblatt am Ende des gedruckten Handbuchs. Falls Sie aus dem Handbuch-PDF drucken, stellen Sie sicher, dass die Bohrschablone beim Drucken nicht skaliert wird (weder vergrößert noch verkleinert). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 44: Verfügbares Zubehör

    Kabel (gerade/gewinkelt) mit gewinkelten Steckern verwendet werden! Mithilfe dieses bis zu 5  m langen Kabels kann die MOBOTIX MX-232-IO-Box direkt an die M25 ange- schlossen werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 45: Miniusb-Kabel Auf Miniusb (Gewinkelt/Gewinkelt)

    1.5.4 MiniUSB-Kabel auf MiniUSB (gewinkelt/gewinkelt) Best.-Nr.: MX-CBL-MU-EN-EN-PG-05/2/5 (gewinkelt/gewinkelt) Mithilfe dieses bis zu 5  m langen Kabels kann die MOBOTIX ExtIO direkt an die M25 angeschlossen werden. 1.5.5 MiniUSB-Kabel auf USB A-Buchse Best.-Nr.: MX-CBL-MU-EN-AB-05/2/5 Mithilfe dieses bis zu 5 m langen Kabels können USB- basierte Speichermedien (z. B.

  • Seite 46: Mx-Overvoltage-Protection-Box

    Wandhaltern montiert werden, sondern muss so außen am Gebäude angebracht werden, dass vom Installationsort ein möglichst großer Bereich des Himmels einseh- bar ist. Nur so ist der einwandfreie Empfang vieler GPS-Satelliten und damit eine hohe © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 47: Mx-232-Io-Box

    Umgebungstemperatur, zwei Eingangs- und zwei Ausgangskontakte sowie zwei beleuchtete Tasten; ideal z. B. für Türkommunikation, Aufzüge, Zutrittskontrolle. Die ExtIO ist geeignet zum Direktanschluss an der M25 über ein separat bestellbares MiniUSB-Kabel (max. 5 m) oder zum Netzwerkanschluss am PoE-Switch. 1.5.13 Mx2wire+ Mediakonverter Best.-Nr.: MX-2wirePlus-Set-PW...

  • Seite 48: Sicherheitsschrauben-Set Mit Adapter

    Bohrung für Sicherungsstift) passt in die handelsüblichen Aufnahmen von Bohrschraubern. 1.5.15 Weiteres Zubehör Da die Zubehörpalette für das MOBOTIX-System ständig erweitert wird, finden Sie die aktuelle Liste der verfügbaren Zubehörprodukte auf der MOBOTIX Website www.mobotix.com unter Produkte > Zubehör. DIE MOBOTIX-INFORMATIONSKANÄLE Support auf der MOBOTIX Website www.mobotix.com/ger_DE/...

  • Seite 49: Mobotix-Software

    Videomanagement-Software MxManagementCenter von der MOBOTIX-Webseite geladen werden (www.mobotix.com > Support). Für mobile Anwendungen steht im App Store gratis die MOBOTIX App für iOS-Geräte (iPhone, iPad, iPad mini, iPod touch, ab iOS 5.0) zum Download bereit. © MOBOTIX AG • Security-Vision-Systems • Made in Germany...

  • Seite 50: Mxmanagementcenter

    Ein einzigartiges Feature ist die adaptive Bandbreitenverwaltung, mit der selbst in Netzwerken mit geringer Bandbreite eine qualitativ hochwertige Recherche möglich ist. MxMC ist, wie sämtliche MOBOTIX Software, 100 % kostenlos – ohne Lizenz- oder Updatekosten – und unterstützt dabei eine beliebige Anzahl von Kameras, Bildschirmen und Benutzern.

  • Seite 51: Mobotix App

    /128 MOBOTIX-Software 1.6.3 MOBOTIX App Premiumlösung: Immer und überall dabei ist die MOBOTIX App eine perfekte mobile Gegenstelle, die mit intelligenten Detaillösungen vor allem die Sicherheit und den Komfort der Nutzer im Alltag erhöht. Die Touchscreen-optimierte Bedienung mit 3 Hauptansichten (Live, Player, Events), selbsterklärenden Symbolen, großen Softwaretasten, den von MOBOTIX...

  • Seite 52: Montage

    /128 M25-Kamerahandbuch: Montage MONTAGE Die MOBOTIX M25 ist für die Montage an Wand oder Decke konzipiert, kann aber mit dem entsprechenden MOBOTIX-Zubehör auch an einem Haltemast installiert werden. Die verschiedenen Montagemöglichkeiten werden in Abschnitt 2.2, «Montage der Kamera mit Wandhalter» und den folgenden Abschnitten vorgestellt, die Bohrschablonen sind am Ende dieses Handbuchs beigelegt.
  • Seite 53 • vertikal: -90° bis +20° Wandmontage Deckenmontage Der VarioFlex-Halter besteht aus einem Mittelgelenk, das direkt mit dem M25-Gehäuse verschraubt ist und einem Wand- und Deckenhalter, der jeweils mit nur einer Schraube am Mittelgelenk befestigt wird. Neben der einfachen Montage besitzt der VarioFlex-Halter den Vorteil einer komplett verdeckten Kabelführung und hohen Dichtigkeit gegenüber...

  • Seite 54: Wandmontage

    Eine Montageoption, die vor allem bei der Überwachung von rechteckigen Räumen mit nur einer Kamera vorteilhaft ist. Die Superweitwinkel-Objektive B036 und B041 ermöglichen es hierbei, mit einer an der Decke in einer Raumecke montierten M25 diesen Raum nahezu vollständig einzusehen. Eine Vergrößerung von Bilddetails ist per Software-PTZ sowohl im Livebild als auch in der Aufzeichnung problemlos möglich.

  • Seite 55: Montage Mit Hemisphärischem Objektiv B016

    Kamera. Hochauflösende Panoramabilder Eine M25 mit Objektiv B016 ist in erster Linie die perfekte Kamera für einen exzellen- ten Überblick in Form eines hochauflösendes Panoramabildes. In der Praxis sollte die Kamera in einer (vor direktem Zugriff geschützten) Höhe von 2,50 bis 3,50 m angebracht werden.

  • Seite 56: Erkennung

    Personen einen Raum betreten oder bestimmte Die Bildqualität (Detailgenauigkeit) nimmt mit der Entfernung eines Objekts vom Kamerafokus ab: 1 sehr gut, 2 gut, 3 befriedigend © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 57 Bereich aus- geblendet werden Hinweis Bedingt durch den Schutzschirm am M25-Gehäuse wird – v. a. beim Vollbild – ein Teil des erfassten Bildbereichs verdeckt. Daher sollten M25-Kameras mit B016-Objektiv so ausgerichtet werden, dass nur ein für die Überwachung unwesentlicher Bereich verdeckt wird.

  • Seite 58: Netzwerkanschluss Und Stromversorgung, Usv

    Zubehör erhältliche Mx2wire+ Mediakonverter-Set eingesetzt werden (maximale Übertragungsleistung bei 500 m Leitungslänge: 45 Mbit/s und 12 W für PoE-Gerät). Hinweis Bei der MOBOTIX M25 kann die Stromversorgung auch über Switches oder Router erfolgen, die den PoE-Standard nach IEEE 802.3af unterstützen. Vorteile der PoE-Stromversorgung: •...

  • Seite 59: Bereitstellen Der Anschlüsse, Mx-Overvoltage-Protection-Box

    Wird die Kamera im Außenbereich verwendet, sollte die MX-Overvoltage-Protection-Box von MOBOTIX (optionales Zubehör) verwendet werden. Diese Interface-Box bietet nicht nur Über spannungs schutz bis zu 4 kV für MOBOTIX IP-Kameras , sie ermöglicht darüber hinaus den einfachen und wetterfesten Anschluss der Kameras mit einem Netzwerk- Patchkabel (Variante -RJ45 ) oder einem Netzwerk-Verlegekabel (Variante -LSA ).

  • Seite 60: Leitungsverlegung, Brand-, Blitz- Und Überspannungsschutz

    Beim Verlegen von Leitungen im Innen- und Außenbereich sind immer die aktuellen Vorschriften für Leitungsverlegung, Blitz- und Brandschutz zu beachten. MOBOTIX-Kameras sind durch eine Reihe von Maßnahmen gegen die Auswirkungen von geringen Überspannungen geschützt. Diese Maßnahmen können jedoch nicht verhindern, dass größere Überspannungen Schäden an der Kamera verursachen.

  • Seite 61: Montage Der Kamera Mit Wandhalter

    /128 Montage der Kamera mit Wandhalter Montage der Kamera mit Wandhalter Die M25 ist als Allround-Kamera für die Montage im Innen- und Außenbereich konzipiert. Die Siehe Abschnitt 3.6.1, «Wetterfestigkeit Montage der Kamera erfolgt immer in Verbindung mit dem VarioFlex-Halter, der bereits ab und Schutz gegen Werk für die Wandmontage vorbereitet ist und eine verdeckte Kabelführung ermöglicht.
  • Seite 62 Kamera-Patchkabel erfolgt auch hier über einen geeigneten Adapter innerhalb der Wandhalterung. Achtung: Im Außenbereich Kabel immer nur durch die untere Öffnung führen, um Wassereintritt in die Halterung zu verhindern! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 63 Sie die der Verpackung beiliegende Montageanleitung. Diese finden als druck- bares PDF auch auf der MOBOTIX-Webseite www.mobotix.com im Bereich Support  > Betriebsanleitungen. Darauf achten, dass die Kabel nicht geknickt oder gequetscht werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 64 Das Livebild der Kamera soll auf einem Computermonitor zu sehen sein. Bildausschnitt auf dem Computermonitor kontrollieren. Hinweis Die Deckenmontage muss immer mit VarioFlex-Halter und Deckenhalter durchgeführt werden (siehe Abschnitt 2.3, «Montage der Kamera mit Deckenhalter» ). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 65: Montage Der Kamera Mit Deckenhalter

    /128 Montage der Kamera mit Deckenhalter Montage der Kamera mit Deckenhalter Die M25 ist als Allround-Kamera für die Montage im Innen- und Außenbereich konzi- Siehe Abschnitt 3.6.1, «Wetterfestigkeit piert. Die Montage der Kamera erfolgt immer in Verbindung mit dem VarioFlex-Halter, und Schutz gegen der ab Werk für die Wandmontage vorbereitet ist und mit wenigen Handgriffen zum...
  • Seite 66 Fuß des Deckenhalters herausgebrochen werden, um eine saubere Kabeldurchführung Kabelzuführung zur Kamera zu gewährleisten. Das Kamera-Patchkabel muss mit einem entsprechend abgedichteten Adapter mit dem Netzwerkkabel verbunden werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 67 Stellen zunächst z.  B. mit einem 2-mm-Bohrer vorgebohrt werden (Bohrtiefe knapp unter Schraubenlänge). 4. Deckendichtung anbringen: Die weiße Gummi- dichtung mit der Nut auf den Rand des Deckenhalters aufsetzen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 68 Computermonitor zu sehen sein. Bildausschnitt auf dem Computermonitor kontrollieren. Hinweis Die Wandmontage muss immer mit VarioFlex-Halter und Wandarm durchgeführt werden (siehe Abschnitt 2.2, «Montage der Kamera mit Wandhalter» ). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 69: Montage Der Kamera Mit Masthalter (Zubehör)

    Montage der Kamera mit Masthalter (Zubehör) Montage der Kamera mit Masthalter (Zubehör) Ist die Montage an einem Mast vorgesehen, empfiehlt sich der Einsatz des MOBOTIX M25-Masthalters. Dieser Halter besteht aus pulverlackiertem Edelstahl (3 mm, weiß) und ist für den Outdoor-Einsatz konzipiert. Die mitgelieferten Edelstahl-Mastschellen ermögli- chen die Montage an Masten mit einem Durchmesser von 60 bis 180 mm.

  • Seite 70: Masthalter (Mx-Mh-Secureflex-Esws)

    Die Schwenkbarkeit der Kamera bei Mastmontage beträgt wie bei der Wandmontage • horizontal: 180° • vertikal: 110° 180° Schwenkbarkeit bei +20° Mastmontage: • horizontal: 180° • vertikal: 110° -90° Abmessungen Masthalter Breite: 140 mm Tiefe: 45 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 71 Edelstahl-Unterlegscheiben Edelstahl-Muttern M6 Edelstahl-Mastschellen Zusätzlich werden hier noch die Abdeckkappen für die Befestigungsschrauben benö- tigt, die im Lieferumfang der M25 enthalten sind (siehe Abschnitt 1.4, «Lieferumfang und Abmessungen» , Pos. M.10). Schraubenschutzkappen M.10 © MOBOTIX AG • Security-Vision-Systems • Made in Germany...
  • Seite 72 Patchkabel in RJ45-Dose einstecken. Beim Einsatz einer MX-Overvoltage-Protection-Box beachten Sie die der Verpackung beiliegende Montageanleitung. Diese finden Sie als druckbares PDF auch auf der MOBOTIX- Webseite www.mobotix.com im Bereich Support > Betriebsanleitungen. Darauf achten, dass die Kabel nicht geknickt oder gequetscht werden.
  • Seite 73 Computermonitor zu sehen sein. Bildausschnitt auf dem Computermonitor kontrollieren. Hinweis Die Mastmontage muss immer mit VarioFlex-Halter und Wandarm durchgeführt werden. Der VarioFlex-Deckenhalter ist nicht zu verwenden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 74: Kamera Feinjustieren Und Objektiv Auswechseln

    2.5.2 Bildhorizont korrigieren (nur bei B016- OnScreen-Control Objektiv) siehe Abschnitt 3.5 Bei der M25 mit hemisphärischem B016-Objektiv kann ein eventuell durch die Montageposition bedingter, nicht waag- rechter Bildhorizont via OnScreen-Control einfach korrigiert werden. Durch Anklicken der Symbole (siehe Bild) wird der +30°...

  • Seite 75: Kamera Feinjustieren Und Objektiv Auswechseln

    /128 Kamera feinjustieren und Objektiv auswechseln 2.5.3 Objektiv auswechseln Die M25 kann ab Werk mit sieben MOBOTIX-Standardobjektiven (B036, B041, B061, B079, B119, B237, B500) bestückt werden, mit CSVario-Objektiv oder dem hemisphärischen B016- Objektiv. Diese Anleitung gilt analog für alle Objektivarten.

  • Seite 76: Austausch Der Microsd-Karte

    Die Karte springt aus dem Einschub und kann nun ent- nommen werden. Wenn Sie die Kamera ohne MicroSD-Karte betreiben möchten, fahren Sie mit dem Aufsetzen der Rückseite fort (siehe Punkt 2 in Abschnitt 2.6.2 ). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 77: Einsetzen Der Microsd-Karte

    Dateiserver/Flash-Medium aktiviert werden. Nach einem Neustart der Kamera wird die Aufzeichnung automatisch aktiviert. 6. Wird eine neue MicroSD-Karte verwendet, muss diese zuerst formatiert werden, wie dies in Abschnitt 3.4, «MicroSD-Kartenspeicherung» , beschrieben ist. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 78: Netzwerk- Und Stromanschluss

    • Die Stromversorgung der Kamera wird über den Ethernet-Anschluss der Kamera (Patch- oder Verlegekabel) hergestellt. Zum Einschleifen der Stromversorgung wird ein MOBOTIX PoE-Adapter oder ein anderes, hochwertiges PoE-Produkt empfohlen: – eine Kamera: mit dem PoE-Adapter (MX-NPA-PoE oder MX-NPA-Box) – mehrere Kameras: mit PoE-Produkten nach IEEE 802.3af (PoE-Switch) •...

  • Seite 79: Stromversorgung Mit Switch

    MX-Overvoltage-Protection-Box oder einer MX-NPA-Box her- zustellen, entfernen Sie zuerst den blauen Bajonettverschluss und den blauen Blindstopfen des rechten Anschlusses an der Box. Stecken Sie dann das MOBOTIX-Patchkabel in die Box und sichern Sie das Kabel mit dem Bajonettverschluss. Patchkabel Weitere...

  • Seite 80: Stromversorgung Mit Direktverbindung Zum Computer

    Verbinden Sie das werkseitig installierte Kabel der Kamera mit einem PoE-Port des PoE- Switch/Routers. Der Switch/Router muss den PoE-Standard IEEE 802.3af oder IEEE 802.3at unterstützen. IP-Adressen in den PoE/PoE+ Abbildungen nur LAN/www Switch/Router beispielhaft (10.8.0.11/255.0.0.0) Kamera (10.8.0.99) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 81: Usb-Kabel Anschließen

    Stecker in die Buchse (roter Kreis in der Abbildung). 4. Bajonettverschluss wieder anbringen : Setzen Sie den Bajonettverschluss wieder auf und drehen Sie ihn im Uhrzeigersinn bis zum Einrastpunkt (siehe Abbildung). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 82: Mxbus-Zweidrahtleitungen Anschließen

    /128 M25-Kamerahandbuch: Montage 2.7.7 MxBus-Zweidrahtleitungen anschließen Über diese Leitungen können zusätzliche MOBOTIX-Module (z. B. die MX-GPS-Box oder die MX-232-IO-Box) an die M25 angeschlossen werden. An der MxBus-Anschlussbuchse (roter Kreis in der Die gesamte Länge der beiden MxBus-Leitungen Abbildung) können maximal zwei MxBus-Leitungen darf zusammen nicht (jeweils zweiadrig) angeschlossen werden.

  • Seite 83: Variables Poe

    Konfiguration führt. 4. Danach muss die Kamera neu gestartet werden: Kamera vom Stromnetz trennen, dann wieder einbinden, z.  B. durch Trennen und anschließendes Verbinden des Netzwerkkabels am PoE-Switch. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 84: Startvorgang Der Kamera

    LED blinkt. Die Kamera kann nun über das Netzwerk erreicht werden (Browser, MxManagementCenter, MOBOTIX App ...). Hinweis Beim Startvorgang der Kamera leuchten die LEDs immer, auch wenn sie in Admin Menu > Konfiguration der LEDs deaktiviert wurden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 85 /128 Notizen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 86: M25-Kamerahandbuch: Inbetriebnahme Der Kamera

    «Netzwerk- und Stromanschluss» ) 2. Verbindung zur Kamera herstellen und ggf. deren Netzwerkdaten einstellen. MOBOTIX-Kameras sind werkseitig als DHCP-Client und zusätzlich mit einer festen IP-Adresse im 10er-Adressbereich konfiguriert (z. B. 10.16.0.128). Lokale Computer- Netzwerke sind in der Regel jedoch im 172er- oder 192er-IP-Adressbereich eingerichtet.
  • Seite 87 (siehe Abschnitt 3.2.3, «Erste Bilder und Einstellung der Netzwerkparameter mit MxMC» ). 3. Kamera konfigurieren. Dazu kann die Benutzeroberfläche in einem Browser oder das MxManagementCenter genutzt werden. Kamerasoftware im Browser © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 88: Erste Bilder Und Wichtigste Einstellungen

    M25-Kamerahandbuch: Inbetriebnahme der Kamera Erste Bilder und wichtigste Einstellungen Nach dem Anschließen an das Netzwerk muss die MOBOTIX-Kamera in das Netzwerk integriert werden. Hierzu sind zuvor die Netzwerkparameter der Kamera korrekt einzu- stellen bzw. zu prüfen. Wenn Ihr Netzwerk über einen aktiven DHCP-Server verfügt oder bereits im 10er-IP-Adressbereich eingerichtet sein sollte (z. ...
  • Seite 89 10.8.0.99). Nach dem Betätigen der Eingabetaste wird die Benutzeroberfläche der MOBOTIX-Kamera angezeigt (siehe auch Abschnitt 3.2.2, «Erste Bilder und wich- tigste Einstellungen im Browser» ). 2. Klicken Sie den Softbutton Admin Menu in der Benutzeroberfläche der MOBOTIX- Voreingestellte Benutzerdaten Kamera. Die Schnellinstallation startet automatisch,...
  • Seite 90 4. Nach Abschluss der Schnellinstallation und anschließendem Neustart der Kamera sind die neuen Netzwerkparameter aktiv. Die Kamera kann nun an das Zielnetzwerk angeschlossen und bei Bedarf weiter konfiguriert werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 91: Erste Bilder Und Wichtigste Einstellungen Im Browser

    Erste Bilder und wichtigste Einstellungen 3.2.2 Erste Bilder und wichtigste Einstellungen im Browser Nachdem die MOBOTIX-Kamera an die Stromversorgung und das Netzwerk angeschlossen ist, können Sie nun die Benutzeroberfläche mit dem Livebild der Kamera im Webbrowser aufrufen. Internet Explorer, Firefox, Safari oder jeder andere grafische Browser mit akti- viertem JavaScript ist hierfür geeignet.
  • Seite 92 Weitere Informationen zu den Ansichten der Kamera finden Sie im Abschnitt « Die Gast-Ansicht: Ansichten der Kamera im Browser» , im Software Kamerahandbuch Teil 2 sowie in der http://<Kamera-IP>/ cgi-bin/guestimage.html Online-Hilfe der Kamera-Benutzeroberfläche im Browser. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 93: Erste Bilder Und Einstellung Der Netzwerkparameter Mit Mxmc

    3.2.3 Erste Bilder und Einstellung der Netzwerkparameter mit MxMC MxManagementCenter installieren und starten Laden Sie sich die neueste Version von MxManagementCenter von der MOBOTIX-Webseite herunter (www.mobotix.com  > Support  > Software-Downloads im Bereich MxManagementCenter). Doppelklicken Sie auf die Programmverknüpfung oder starten Sie die Programmdatei.
  • Seite 94 Neben den Kameras im gleichen Netzwerkbereich Ihres Computers werden über den Bonjour- *Bonjour: automati- sche Erkennung von Service* auch MOBOTIX-Kameras gefunden, die sich in einem anderen Netzwerkbereich Netzwerkdiensten befinden (Status: ). In diesem Fall kann normalerweise keine Verbindung zu den Kameras in IP-Netzen aufgebaut werden.
  • Seite 95 Wechseln Sie zur nächsten Seite und klicken Sie auf Fertigstellen. Weiterführende Informationen finden Sie im MxManagementCenter Tutorial, das Sie als PDF-Datei von der MOBOTIX-Website herunterladen können: www.mobotix.com > Support > Tutorials. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 96: Kamerastart Mit Werkseitigen (Netzwerk-)Einstellungen

    Im Gegensatz zum Zurücksetzen der Kamera über Admin Menu > Zurücksetzen der Konfiguration auf werkseitige Voreinstellungen werden die in der Kamera definierten Benutzer und Kennwörter beim Starten der Kamera mit werkseitigen Einstellungen nicht zurückgesetzt. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 97: Kamerastart Mit Automatischer Ip-Adresse (Dhcp)

    Erste Bilder und wichtigste Einstellungen 3.2.5 Kamerastart mit automatischer IP-Adresse (DHCP) Wenn ein DHCP-Server im Netzwerk aktiv ist, können Sie die MOBOTIX-Kamera auch mit der Werkseinstellung DHCP-Client neu starten, ohne die restliche Konfiguration auf Werkseinstellungen zurückzusetzen. Die Kamera erhält dann automatisch eine IP-Adresse vom DHCP-Server und sagt die neuen Netzwerkdaten an.

  • Seite 98: Virtueller Ptz Und Vollbildspeicherung

    Bedienung mit der Maus und Scrollrad Bereits mit der Maus kann die vPTZ-Funktion der M25 im Browser gesteuert werden. Indem Sie eine beliebige Position auf dem am Monitor dargestellten Bild anklicken, wird diese Position zur neuen Bildmitte. Das Bild verschiebt sich entsprechend und die auto- matische Entzerrung wird entsprechend angepasst.
  • Seite 99 Mehr Infos und Details zum vPTZ finden Sie im Software Kamerahandbuch Teil 2 , Abschnitt 4.3.6, «Virtueller PTZ» . Aktuelle Versionen aller Handbücher finden Sie wie immer auf der MOBOTIX-Website www.mobotix.com unter Support > Betriebsanleitungen). © MOBOTIX AG • Security-Vision-Systems • Made in Germany...

  • Seite 100: Vollbildspeicherung

    Leistungsfähigkeit des Kameraprozessors zur Livebild-Generierung und für maximale Bildraten verfügbar ist. Der Hauptvorteil der Vollbildspeicherung liegt in der besonderen Funktionalität der M25, trotz live durchgeführter vPTZ-Aktionen immer ein maximales (Voll-)Bild zur späteren Recherche zur Verfügung zu haben. Diesen einzigartigen...
  • Seite 101 Virtueller PTZ und Vollbildspeicherung Vollbildspeicherung im Browser aktivieren/deaktivieren Die Einstellung dieser Option erfolgt im Dialog Setup Menu  > Ereignissteuerung  > Aufzeichnung durch Ein- oder Ausschalten der Option Vollbildaufzeichnung. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 102: Spezielle-Konfiguration Im Browser

    Konfigurationsmöglichkeiten bei den Bildeinstellungen. Je nach Montageort (Decken- oder Wandmontage) und der vom Anwender bevorzugten Darstellung des Livebilds müssen bei der Erstinstallation einer M25 einige wichtige Grundeinstellungen und bei Bedarf auch deren Feinanpassung vorgenommen werden. Eine entsprechende Feinanpassung der Bildeinstellung ist besonders dringend zu empfehlen, wenn das Aufputz-Set mit 10°-Neigung montiert wird (als Zubehör zur M25 verfügbar).

  • Seite 103: Hochauflösendes 180°-Panorama

    (Pan) und Neigen (Tilt) durchgeführt werden. Außerdem können durch die Funktion Panoramakorrektur verkippte vertikale Linien an den Bildrändern optisch wieder gerade gestellt werden. Diese verkippten Linien entstehen v. a. durch Neigen der Kamera oder durch nachträgliches Neigen des Bildes. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 104 (Kreuz links oben). 6. Erneut einmal auf das Symbol Schloss klicken und dadurch schließen (Schlossbügel ist unten). Die Panorama-Bildeinstellung ist damit bis zum nächsten Neustart der Kamera gesperrt. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 105 /128 Virtueller PTZ und Vollbildspeicherung Achtung Zur dauerhaften Sicherung der für die M25 definierten Standard-Bildeinstellung wählen Sie im QuickControl Einstellungen verwalten die Option Gesamte Konfiguration sichern. Die Einstellungen bleiben dann auch nach einem Neustart erhalten. Funktionen des M25 OnScreen-Controls Schließen...
  • Seite 106 2. Drehen Sie das Livebild jetzt per Maus oder mit einem an den Computer ange- Zur vPTZ-Benutzung schlossenen Joystick in die gewünschte Hauptblickrichtung. und Einrichtung eines USB-Joysticks siehe Abschnitt 3.3.1 vPTZ © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 107 Panorama festgelegt. Im nächsten Schritt können Sie nun diese Ansichten als Standardansicht für das Kamera-Livebild einstellen. Nord Achtung: Im Anzeige- Modus „Doppel-Panorama“ ist kein OnScreen- West Süd Control verfügbar © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 108 Jede der Teilansichten (in diesem Fall Nord , Ost , ...) kann diese mithilfe des nebenste- henden OnScreen-Controls angepasst werden (Schloss öffnen – Teilansicht anklicken – Ansicht anpassen – weitere Teilansicht anklicken – Ansicht anpassen – Schloss wieder schließen). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 109: Microsd-Kartenspeicherung

    Die Lebensdauer einer MicroSD-Karte nimmt proportional zu ihrer Speicherkapazität zu, da jede einzelne Speicherzelle weniger oft beschrieben bzw. gelöscht werden muss. Der erste Löschvorgang startet dann, wenn die Karte erstmals vollständig mit Daten gefüllt ist (erster Rundlauf). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 110 Fehler beim Speichern auf der SD-Karte erkannt wird (Admin Menu  > Benachrichtigung bei Fehlermeldungen). Die MicroSD-Karte kann dann ausgetauscht werden, um den vorhandenen Datenbestand zu sichern. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 111: Formatieren Der Microsd-Karte

    Karten sind bereits MxFFS-formatiert). Folgende Schritte sind zur Formatierung erforderlich nem Dateiserver/ (Admin Menu > Speicherung auf externem Dateiserver / Flash-Medium): Flash-Medium 1. Stellen Sie sicher, dass sich eine MicroSD-Karte im Kartenschacht der MOBOTIX- Kamera befindet. 2. Klicken Sie in der Zeile SD-Speicherkarte auf Formatieren.

  • Seite 112: Speichern Auf Microsd-Karte Aktivieren

    Speicherung auf exter- Flash-Medium): nem Dateiserver/ Flash-Medium 1. Stellen Sie sicher, dass sich eine MicroSD-Karte im Kartenschacht der MOBOTIX- Kamera befindet. 2. Stellen Sie sicher, dass die MicroSD-Karte im MxFFS-Fomat formatiert ist. 3. Aktivieren Sie die Option SD-Speicherkarte. 4. Klicken Sie unten im Dialog auf den Button Setzen, dann Schließen und sichern Sie die Konfiguration.

  • Seite 113: Zugriff Auf Die Daten Einer Microsd-Karte

    Karte über die Playback-Ansicht der Kamerasoftware. • In MxManagementCenter: Wiedergabe der Videosequenzen inkl. Ton durch Zugriff auf die in der MOBOTIX-Kamera befindliche MicroSD-Karte über die Kamera oder durch direkten Zugriff auf die MicroSD-Karte über einen an den Computer ange- schlossenen Kartenleser (zukünftig).

  • Seite 114: Verwenden Einer Microsd-Karte In Einer Anderen Mobotix-Kamera

    Für in Kameras fest eingebaute oder zusammen mit Kameras als Zugabe ausgelieferte Flash-Medien (z. B. MicroSD-Karten oder angeschlossene USB-Speichermedien) ist jede Haftung von MOBOTIX ausgeschlossen. Das Gleiche gilt für Schäden an oder durch den Einsatz von Flash-Speicherkarten, die nicht von MOBOTIX stammen.

  • Seite 115: Konfiguration Im Browser

    Konfiguration im Browser Konfiguration im Browser 3.5.1 Übersicht Die komplette Konfiguration einer MOBOTIX-Kamera ist über einen beliebigen JavaScript- fähigen Browser auf einem beliebigen Betriebssystem (Windows, Linux, Macintosh u. a.) möglich. Die Kamera enthält hierzu eine auf HTML-Seiten basierende Benutzeroberfläche. Die über diese Oberfläche vorgenommenen Einstellungen werden über HTTP-Befehle durch Programme und Skripte der kamerainternen Software ausgeführt und im Flash-Speicher...
  • Seite 116 Aufgaben ...) verfügt die Kamera auch über die Möglichkeit der Zeitsynchronisierung. So kann die Uhrzeit der Kamera manuell mit einem Computer, automatisch mit einem Zeitserver oder auch mit einer anderen MOBOTIX-Kamera abgeglichen werden. Dabei können sowohl NTP-Zeitserver als auch Time Protocol-Zeitserver verwendet werden.

  • Seite 117: Allgemeine Browser-Einstellungen

    Bildprogramme bieten die einfachste und schnellste Methode, die Kamera optimal auf die jeweilige Anwendungssituation einzustellen, da sie automatisch mehrere Kameraparameter konfigurieren (Quick-Control Bildprogramme). • Bildauflösung im Livebild einstellen: Alle MOBOTIX-Kameras sind werkseitig auf eine Bildauflösung von 640x480 Pixel eingestellt. Diese Auflösung können Sie verändern bzw. individuell anpassen (Quick-Control Auflösung).
  • Seite 118 Audio- und VoIP-Telefonie (Sound-Profile, VoIP-Profile) eingestellt werden. Weitere Informationen finden Sie in der Online-Hilfe des Dialogs Aktionsgruppen-Übersicht. • Erschütterungssensor aktivieren: Die M25 ist mit serienmäßigem Erschütterungssensor ausgestattet. Erhält die Kamera einen Schlag auf das Gehäuse, wird dies von der Kamera automatisch registriert und zum Beispiel als Netzwerkmeldung oder per Telefonanruf weitergemeldet.

  • Seite 119: Ergänzende Hinweise

    Ergänzende Hinweise 3.6.1 Wetterfestigkeit und Schutz gegen Tauwasser Die M25 besitzt aufgrund ihrer robusten, sorgfältig verabeiteten Konstruktion und dem Verzicht auf mechanisch bewegte Teile hervorragende Eigenschaften in Bezug auf Wetterfestigkeit und Widerstand gegen Feuchtigeit und Staub. Mit Erfüllung der Norm IP66 ist die Kamera sogar resistent gegen Wasserstrahlen, jedoch nicht vollkommen luftdicht.

  • Seite 120: Kennwort Für Den Administrationsbereich

    Bewahren Sie Aufzeichnungen über Kennwörter an einem sicheren Ort auf. Falls der Administrationsbereich durch ein geändertes Administrator-Kennwort nicht mehr zugänglich ist, kann das Kennwort nur durch Einschicken der Kamera ins Werk zurückgesetzt werden (kostenpflichtig!). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 121: Mikrofon Unwiderruflich Deaktivieren

    Durch die deaktivierte Scharfschaltung im Auslieferungszustand (siehe vorhergehen- Text- und Logo- einblendungen können der Abschnitt) zeigt die MOBOTIX-Kamera am oberen Rand des Livebildes nur den Text auch deaktiviert WWW.MOBOTIX.COM, den Zeitstempel sowie das MOBOTIX-Logo rechts oben an. Wird bzw. individuell ein-...

  • Seite 122: Automatischen Neustart Der Kamera Deaktivieren

    § MOBOTIX-Produkten sind die Datenschutzbestimmungen für Video- und Audio beob achtung zu beachten. Je nach Landesgesetz und Aufstellungsort der M25 kann die Aufzeichnung von Video- und Audiodaten besonderen Auflagen unterliegen oder untersagt sein. Alle Anwender von MOBOTIX-Produkten sind daher aufgefordert, sich über die aktuell gültigen Bestimmungen zu informieren und diese zu befolgen.

  • Seite 123: Sicherheitshinweise

    Wird verwendet, Verbraucher auf 1 W begrenzt! Objektiv nicht berühren: Aufgrund der hohen Rechen leistung der M25 kann es, begüns- tigt durch entsprechende Umgebungsbedingungen am Installationsort, zu einer relativ hohen, für die Funktionalität der Kamera jedoch unbedenklichen Temperaturentwicklung im Bereich des Bildsensors kommen. Im Handbereich darf dieses Produkt deshalb nicht ohne Objektivkappe betrieben werden.

  • Seite 124: Online-Hilfe Im Browser

    Produkte, dem Nichtbeachten der Bedienungsanleitungen sowie der relevanten Vorschriften entstehen. Es gelten unsere Allgemeinen Geschäftsbedingungen, deren jeweils aktuelle Fassung auf www.mobotix.com zum Download bereit steht (Link AGB unten auf jeder Seite). © MOBOTIX AG • Security-Vision-Systems • Made in Germany...
  • Seite 125 /128 Ergänzende Hinweise © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 126 /128 M25-Kamerahandbuch Notizen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 127: Hersteller

    Steuernummer: 44/676/0700/4 USt-ID: DE202203501 Die jeweils neueste Version dieses Dokuments und weiterer Dokumente (z. B. Konformitäts- erklärungen) fi nden Sie auf www.mobotix.com in der Rubrik Support. Technische Änderungen und Irrtümer vorbehalten! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 128 Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk- Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden. MOBOTIX AG • D-67722 Langmeil • Tel.: +49 6302 9816-0 • Fax: +49 6302 9816-190 • info@mobotix.com...
