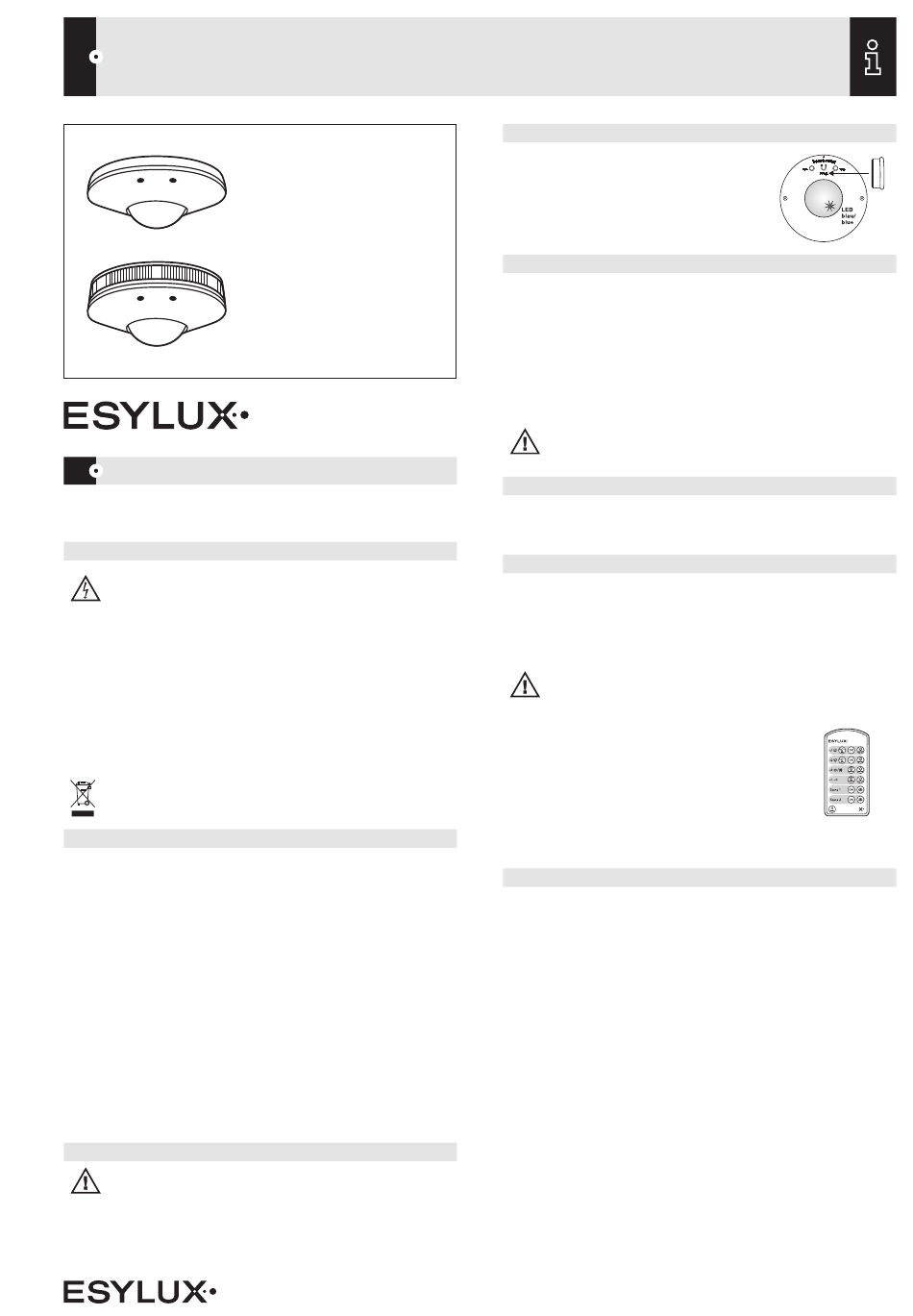

DE BEDIENUNGSANLEITUNG
DE
BEDIENUNGSANLEITUNG
Wir gratulieren Ihnen zum Kauf dieses qualitativ hochwertigen ESYLUX Produktes. Um ein einwandfreies
Funktionieren zu gewährleisten, lesen Sie bitte diese Montage-/Bedienungsanleitung sorgfältig durch und
bewahren Sie sie auf, um gegebenenfalls zukünftig nachlesen zu können.
1 • SICHERHEITSHINWEISE
ACHTUNG: Arbeiten an elektrischen Systemen dürfen nur von autorisiertem Fachpersonal unter
Berücksichtigung der landesüblichen Installationsvorschriften/-normen ausgeführt werden.
Vor der Montage des Produktes ist die Netzspannung freizuschalten. Installationsvorschriften
zur Schutzmaßnahme SELV beachten.
Das Produkt ist nur für den sachgemäßen Gebrauch (wie in der Bedienungsanleitung
beschrieben) bestimmt. Änderungen, Modifikationen dürfen nicht vorgenommen werden,
da ansonsten jeglicher Gewährleistungs anspruch entfällt. Sofort nach dem Auspacken ist
das Gerät auf Beschädigungen zu prüfen. Im Falle einer Beschädigung darf das Gerät
keinesfalls in Betrieb genommen werden.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb des Gerätes nicht gewährleistet werden
kann, so ist dieses unverzüglich außer Betrieb zu nehmen und gegen unbeabsichtigten
Betrieb zu sichern.
Für einen bestimmungsgemäßen Gebrauch achten Sie bitte darauf, dass das
anzuschließende UC Netz (bzw. KNX/EIB) nach Schutzklasse 3 ausgelegt ist.
HINWEIS: Dieses Gerät darf nicht mit dem unsortierten Siedlungsabfall entsorgt werden.
Besitzer von Altgeräten sind gesetzlich dazu verpflichtet, dieses Gerät fachgerecht zu entsorgen.
Informationen erhalten Sie von Ihrer Stadt- bzw. Gemeindeverwaltung.
2 • BESCHREIBUNG

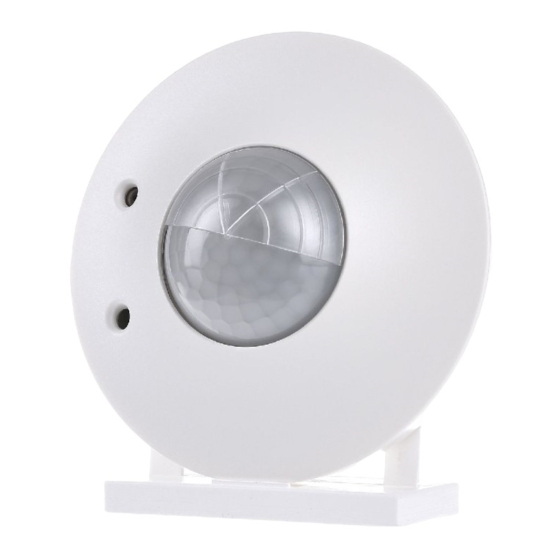

Der ESYLUX PD-ATMO 360i/8...KNX ist ein Präsenzmelder mit 360° Erfassungsbereich und
integriertem Busankoppler für die Deckenmontage. Die Messung der Raumtemperatur, der
relativen Luftfeuchtigkeit, des Schalles sowie der Luftqualität ist je nach Ausführung möglich.
Montage gemäß beiliegender Montageanleitung. Mit einer Steuerung für die Beleuchtung
(Funktion „Schalten" oder „Konstantlichtregelung").
Weitere Merkmale siehe Bedienungsanleitung „Beschreibung der Applikationen". Mit einer
Reichweite von bis zu 8 m im Durchmesser für den Einsatz in Büros, Klassenzimmern,
Konferenzräumen und Durchgangsbereichen mit Tageslichtanteil.
Bestimmungsgemäß ist der PD-ATMO 360i/8...KNX nur im Bussystem KNX (EIB), TP in
Verbindung mit anderen KNX-Komponenten verwendbar.
Der PD-ATMO 360i/8...KNX detektiert in seinem Erfassungsbereich anwesende Personen
und sendet Steuer- oder Regeltelegramme in Abhängigkeit der Raumhelligkeit für
Lichtausgänge sowie anwesenheitsabhängig für HLK/HVAC-Objekte (Heizung-Lüftung-Klima).
• Die Mischlichtmessung ist geeignet für FL-/PL-, Halogen- und Glühlampen.
Zertifizierte KNX/EIB Schulungsstätten vermitteln entsprechende Fachkenntnisse
zur Planung, Installation, Inbetriebnahme, Dokumentation und Anwendung der zur
Parametrierung erforderlichen ETS (Engineering-Tool-Software).
3 • INSTALLATION / MONTAGE / ANSCHLUSS
Siehe separate Montageanleitung.
• •
PD-ATMO 360i/8 T KNX
• •
PD-ATMO 360i/8 A KNX
• •
PD-ATMO 360i/8 O KNX
www.esylux.com
PD-ATMO 360i/8 T KNX (EP10427213)
PD-ATMO 360i/8 A KNX (EP10427206)
PD-ATMO 360i/8 O KNX (EP10427220)
4 • INBETRIEBNAHME
Alle Parametrierungen werden über die ETS (Engineering-
Tool-Software) vorgenommen. Durch den mitgelieferten
Magneten wird beim PD-ATMO 360i/8...KNX der
Programmierstatus für die physikalische Adresse aktiviert
und durch die blaue LED angezeigt. Die Produktdaten bank
und Applikationsbe schreibung ist aktuell im Download
unter www.esylux.com verfügbar.
5 • EINSCHALTVERHALTEN / ANZEIGE DER LEDS
• Busspannung und Versorgungsspannung zuschalten
Es beginnt eine Initialisierungsphase (warm-up) von ca. 10 Sek.
Rote LED und grüne LED blinken abwechselnd langsam (f = 1 Hz).
• LED-Anzeige nach warm-up
Anzeige der Bewegungserfassung erfolgt durch 2 x Blinken der eingestellten Farbe der LED
bei jeder Detektion.
• In der Funktion „Master" werden die Fernbedienungseingaben quittiert:
mit blauer LED 3 x quittiert
• In der Funktion „Slave" wird jede Detektion mit der grünen LED 2 x quittiert.
• Der VOC-Sensor liefert erst nach 20 Min. gültige Messwerte.
HINWEIS: Die grüne LED ist bei Detektion nur aktiv, wenn diese durch die
ETS (Engineering-Tool-Software) aktiv geschaltet wurde.
6 • TESTBETRIEB
Parametrierbar über die ETS (Engineering-Tool-Software).
Bei „Speichern" Wechsel in den RUN-Zustand, bzw. 10 Min. nach Aktivierung
des Testbetriebes. Zeigt Bewegung an durch blinken der blauen LED.
7 • FERNBEDIENUNG
Mit der optionalen Benutzerfernbedienung Mobil-PDi/User (EM10425547) läßt sich die
Steuerung/Regelung der Beleuchtung beeinflussen.
Der Beleuchtungswert wird durch die Mobil-PDi/User für die Dauer der Anwesenheit plus
Nachlaufzeit geändert. Danach gelten wieder die über die ETS (Engineering-Tool-Software)
parametrierten Werte.
HINWEIS: In der Funktion „Slave" reagiert der Melder nicht auf die Fernbedienung!
Die Beleuchtung kann über die Mobil-PDi/User:
• ein- oder ausgeschaltet werden
• gedimmt werden (nur bei Funktion „Regeln")
• Hinterlegung und Abruf von 2 Szenen
• durch Betätigen der Taste „Reset" wird der KNX-Präsenzmelder
auf die per ETS (Engineering-Tool-Software) parametrierten
Werte zurückgesetzt. Die gespeicherten Lichtszenen 1 + 2
bleiben erhalten.
Weitere Information entnehmen Sie bitte der Bedienungsanleitung
der Fernbedienung Mobil-PDi/User.
8 • ESYLUX HERSTELLERGARANTIE
ESYLUX Produkte sind nach geltenden Vorschriften geprüft und mit größter Sorgfalt
hergestellt. Der Garantiegeber, die ESYLUX Deutschland GmbH, Postfach 1840, D-22908
Ahrensburg (für Deutschland) bzw. der entsprechende ESYLUX Distributor in Ihrem Land
(eine vollständige Übersicht finden Sie unter www.esylux.com) übernimmt für die Dauer von
drei Jahren ab Herstelldatum eine Garantie auf Herstellungs-/Materialfehler der ESYLUX
Geräte.
Diese Garantie besteht unabhängig von Ihren gesetzlichen Rechten gegenüber dem
Verkäufer des Geräts.
Die Garantie bezieht sich nicht auf die natürliche Abnutzung, Veränderung/Störung
durch Umwelteinflüsse oder auf Transportschäden sowie nicht auf Schäden, die
infolge Nichtbeachtung der Bedienungsanleitung, der Wartungsanweisung und/oder
unsachgemäßer Installation entstanden sind. Mitgelieferte Batterien, Leuchtmittel und Akkus
sind von der Garantie ausgeschlossen.
Die Garantie kann nur gewährt werden, wenn das unveränderte Gerät unverzüglich
nach Feststellung des Mangels mit Rechnung/Kassenbon sowie einer kurzen schriftlichen
Fehlerbeschreibung, ausreichend frankiert und verpackt an den Garantiegeber eingesandt
wird.
Bei berechtigtem Garantieanspruch wird der Garantiegeber nach eigener Wahl das Gerät
in angemessener Zeit ausbessern oder austauschen. Weitergehende Ansprüche umfasst die
Garantie nicht, insbesondere haftet der Garantiegeber nicht für aus der Fehlerhaftigkeit des
Geräts entstehende Schäden. Sollte der Garantieanspruch nicht gerechtfertigt sein (z.B.
nach Ablauf der Garantiezeit oder bei Mängeln außerhalb des Garantieanspruchs), so
kann der Garantiegeber versuchen, das Gerät kostengünstig gegen Berechnung für Sie zu
reparieren.
Mobil-PDi/User
