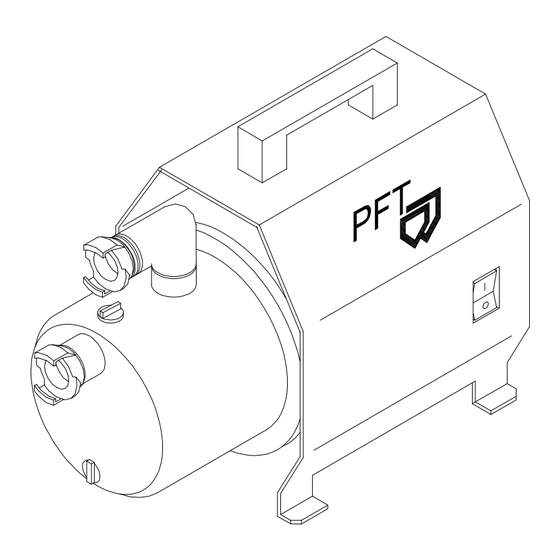

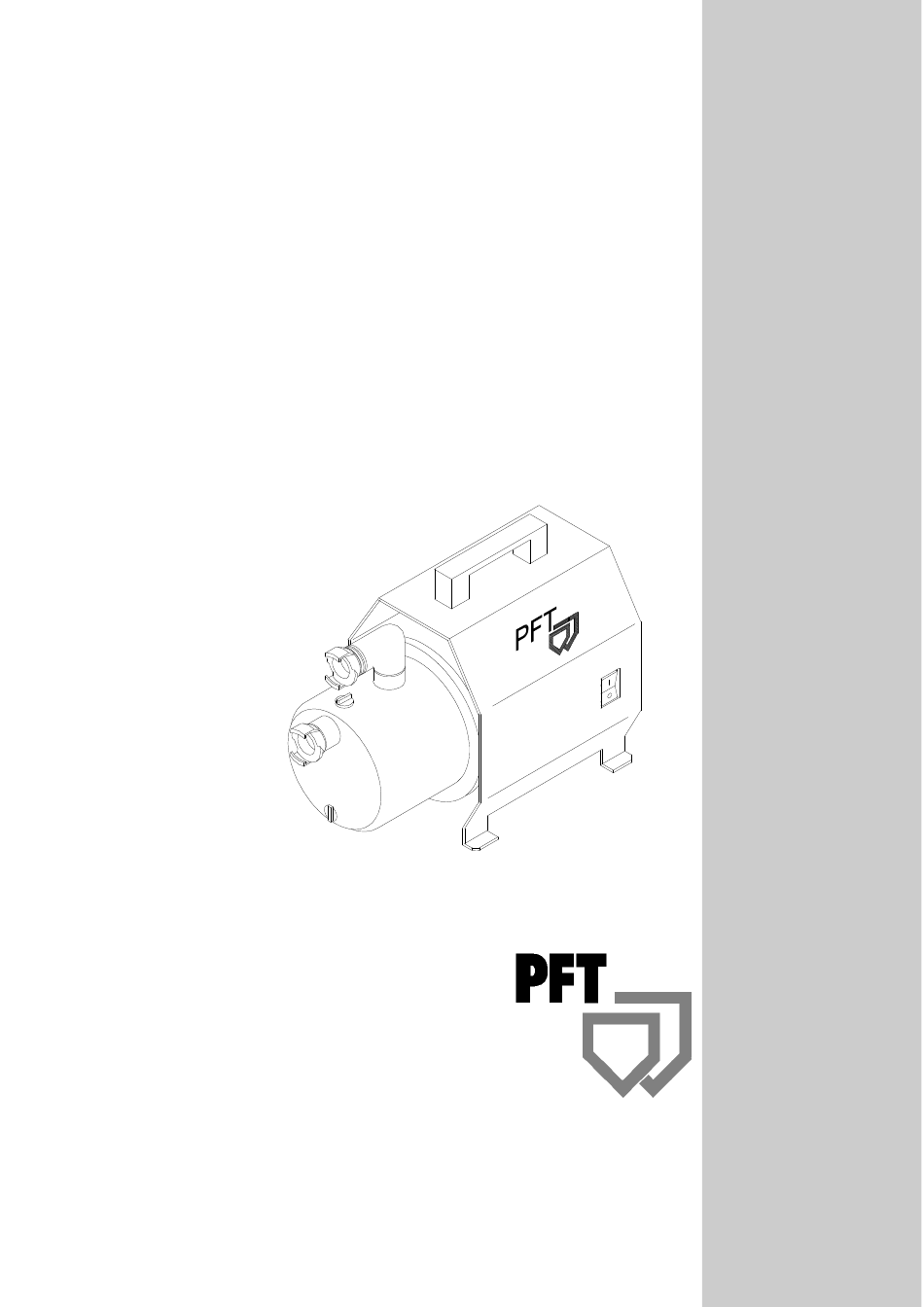

- Seite 1 BETRIEBSANLEITUNG BAL 00046203 DRUCKERHÖHUNGSPUMPE PFT AV 6 WIR SORGEN FÜR DEN FLUSS DER DINGE...
- Seite 3 Herzlichen Glückwunsch zu Ihrem Kauf. Sie haben gut gewählt, da Sie die Qualität eines Markenproduktes aus gutem Hause schätzen. Die PFT Druckerhöhungspumpe AV 6 ist auf dem neuesten technischen Stand. Sie wurde so funktionsge- recht gestaltet, daß sie bei den rauhen Baustellenbedingungen ein treuer Helfer ist.
- Seite 4 Zwischenschaltung an Mörtelmischern und Mörtelmischpumpen bei nicht ausreichen- dem Wasserdruck verwendet. Bestimmungsgemäße Verwendung Die PFT Druckerhöhungspumpe AV 6 dient nur zum Fördern von reinem und getrüb- tem Wasser, sowie wasserähnlichen Flüssigkeiten. Medien mit faserigen und abrasi- ven Bestandteilen sind zu vermeiden.
- Seite 5 Sicherheitshinweise ...........................7 01 01 303 Aufstellung und Inbetriebnahme ......................7 01 01 401 Wartung .............................7 01 01 402 Außerbetriebnahme ...........................7 01 01 403 Inbetriebnahme / Außerbetriebnahme ....................7 01 01 404 PFT Putz - und Fördertechnik GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax...
- Seite 6 Inbetriebnahme Vor Inbetriebnahme der Pumpe ist diese vollständig mit Fördermedium zu füllen. ACHTUNG ! Trockenlauf unbedingt vermeiden, da dies zur Zerstörung der Pumpe führt! ________________________________________________________________________________________ PFT Putz - und Fördertechnik GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax...
- Seite 7 Originalersatzteile und vom Hersteller autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer Teile kann die Haftung für die daraus ent- stehenden Folgen aufheben. ________________________________________________________________________________________ PFT Putz - und Fördertechnik GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60...
- Seite 8 Stand 11.2001 ____________________________________________________________________________________________________________ Beschreibung Die Druckerhöhungspumpe AV 6 ist mit einem robusten Wechselstrommotor aus- gestattet; die Abdichtung des Pumpengehäuses zum Motor erfolgt mit einer Gleit- ringdichtung. Der elektrische Anschluß erfolgt mittels des 1,5 m langen Anschluß- kabels mit 230 V- 50 Hz Wechselstrom.
- Seite 9 Nun wird das Laufrad von der Welle abgeschraubt. An- schließend Gleitringdichtung und gegebenenfalls Gehäuse-O-Ring erneuern und Pumpe in umgekehrter Reihenfolge wieder montieren. ________________________________________________________________________________________ PFT Putz - und Fördertechnik GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax...
- Seite 10 Direkt an der Maschine angebrachte Hinweise wie z.B. - Drehrichtungspfeil - Kennzeichen der Fluidanschlüsse müssen unbedingt beachtet und in vollständig lesbarem Zustand gehalten werden. ________________________________________________________________________________________ PFT Putz - und Fördertechnik GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax...
- Seite 11 - Leckstelle suchen und Rohr-, Schlauchleitung oder Anschluß abdichten - Drehzahl zu gering - Netzspannung durch Elekt- rofachmann überprüfen las- ________________________________________________________________________________________ PFT Putz - und Fördertechnik GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax 09323 / 31-770 D-97343 Iphofen internet www.pft.de...
- Seite 12 ____________________________________________________________________________________________________________ PFT DRUCKERHÖHUNGSPUMPE AV 6 D 7 01 02 701 Neue Ersatzteilliste Stand 11.2001 ____________________________________________________________________________________________________________ ________________________________________________________________________________________ PFT Putz - und Fördertechnik GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax 09323 / 31-770 D-97343 Iphofen internet www.pft.de ________________________________________________________________________________________...
- Seite 13 Gleitringdichtung Laufrad Injektor O-Ring 26 x 3 Pumpengehäuse Stopfen G1/4 mit O-Ring Zylinderschraube Sechskantmutter M6 Handgriff ________________________________________________________________________________________ PFT Putz - und Fördertechnik GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax 09323 / 31-770 D-97343 Iphofen internet www.pft.de ________________________________________________________________________________________...
- Seite 14 1,5 m max. Fördermenge 2800 l/h max. Förderhöhe 43 m Saughöhe. 8,5 m Gewicht 12,7 kg ________________________________________________________________________________________ PFT Putz - und Fördertechnik GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax 09323 / 31-770 D-97343 Iphofen internet www.pft.de ________________________________________________________________________________________...
- Seite 16 WIR SORGEN FÜR DEN FLUSS DER DINGE PFT Putz- und Fördertechnik GmbH & Co.KG Postfach 60 D-97343 Iphofen Einersheimer Straße 53 D-97346 Iphofen Telefon 0 93 23/31-760 Telefax 0 93 23/31-770 E-Mail info@pft-iphofen.de Internet www.pft.de...
