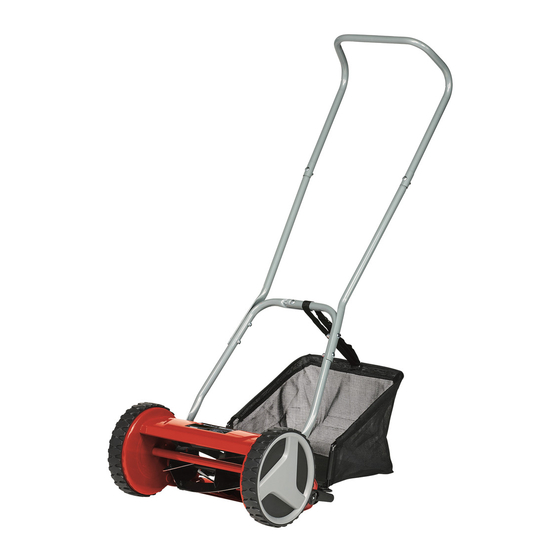

EINHELL GC-HM 300 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Rasenmäher
  5. GC-HM 300
  6. Originalbetriebsanleitung

EINHELL GC-HM 300 Originalbetriebsanleitung

Hand-rasenmäher
