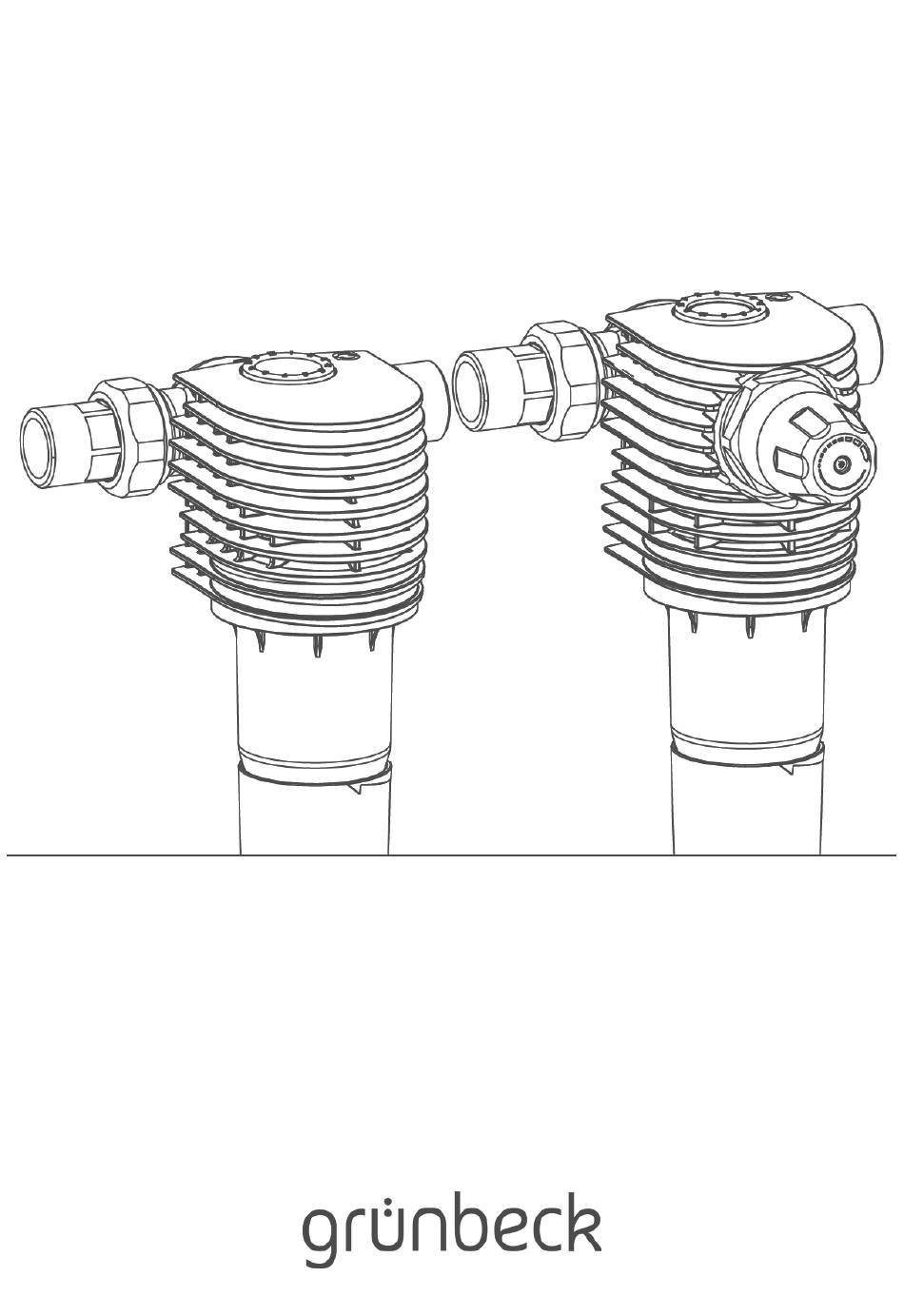

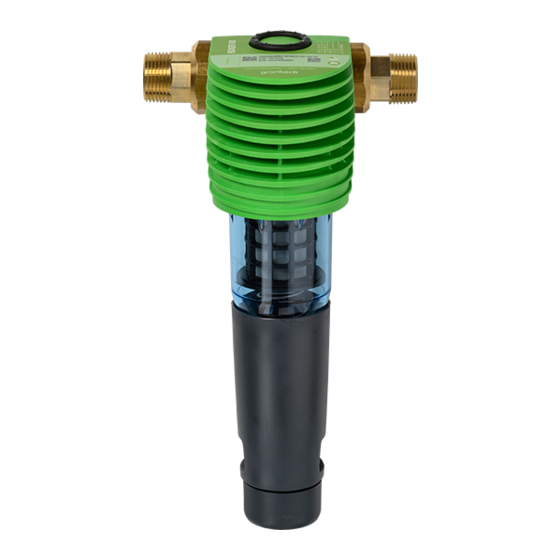

- Seite 1 Wir verstehen Wasser. Filter | Rückspülfilter BOXER RX/RDX Betriebsanleitung...
- Seite 2 Zentraler Kontakt Deutschland Vertrieb Telefon 09074 41-0 Service Telefon 09074 41-333 Telefax 09074 41-120 Erreichbarkeit Montag bis Donnerstag 7:00 - 18:00 Uhr Freitag Urheberrecht 7:00 - 16:00 Uhr Das Urheberrecht dieser Anleitung verbleibt beim Hersteller. Kein Teil dieser Anleitung darf in irgendeiner Form ohne die schriftliche Genehmigung der Grünbeck Wasseraufbereitung GmbH reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Inhaltsverzeichnis
Pflichten des Betreibers ......8 Entsorgung ......... 23 Produktbeschreibung ......9 Technische Daten ......24 Bestimmungsgemäße Verwendung ..9 Rückspülfilter BOXER RX....24 Vorhersehbare Fehlanwendung ... 9 Rückspülfilter BOXER RDX ....25 Produktkomponenten ......10 Funktionsbeschreibung ....... 11 Betriebshandbuch ......26 Zubehör .......... -
Seite 4: Zu Dieser Anleitung
Zu dieser Anleitung Zu dieser Anleitung 1.1 Gültigkeit der Anleitung ● Rückspülfilter BOXER RX und BOXER RDX 1.2 Mitgeltende Unterlagen ● Es gelten die Anleitungen aller verwendeten Zubehörteile. 1.3 Zielgruppe Zielgruppe dieser Anleitung ist die Fachkraft und der Betreiber. 1.4 Übergabe der Unterlagen/des Produktes ►... -
Seite 5: Verwendete Symbole
Zu dieser Anleitung 1.5 Verwendete Symbole Dieses Symbol kennzeichnet Hinweise, die Sie zu Ihrer persönlichen Sicherheit beachten müssen. Dieses Symbol kennzeichnet Hinweise, die Sie zur Vermeidung von Sachschäden beachten müssen. Dieses Symbol kennzeichnet wichtige Informationen über das Produkt oder die Handhabung des Produktes. Dieses Symbol kennzeichnet Arbeiten, die nur von Fachkräften durchgeführt werden dürfen. -
Seite 6: Typenschild
Zu dieser Anleitung Beschreibung Kopfzeilentext Ergebnis nach einer » Ergebnis Handlungsanweisung Aufzählungen ● Listenpunkt • Listenunterpunkt 1.7 Typenschild Pos. Bezeichnung Pos. Bezeichnung Anschlussnennweite Durchflussleistung Nenndruck Wassertemperatur max. Filterfeinheit Produktbezeichnung Betriebsanleitung beachten Data-Matrix-Code Hersteller Seriennummer Bestell-Nr. QR-Code (www.grünbeck.de) DVGW-Prüfzeichen 6 | 28... -
Seite 7: Sicherheit
Sicherheit Sicherheit WARNUNG: Verunreinigung von Trinkwasser durch unsachgemäße Handhabung. ● Es besteht die Gefahr von Infektionskrankheiten. ► Lassen Sie Installation, Inbetriebnahme und halbjährliche Wartung nur durch eine Fachkraft ausführen. 2.1 Sicherheitsmaßnahmen ● Lesen Sie diese Anleitung aufmerksam durch, bevor Sie Ihr Produkt betreiben. -
Seite 8: Pflichten Der Fachkraft
Sicherheit Folgende Signalwörter sind je nach Gefährdungsgrad definiert: ● GEFAHR bedeutet, dass Tod oder schwere Körper- verletzungen eintreten werden. ● WARNUNG bedeutet, dass Tod oder schwere Körper- verletzungen eintreten können. ● VORSICHT bedeutet, dass leichte Körperverletzungen eintreten können. ● HINWEIS (ohne Warndreieck) bedeutet, dass Sachschäden eintreten können. -
Seite 9: Produktbeschreibung
Produktbeschreibung Produktbeschreibung 3.1 Bestimmungsgemäße Verwendung ● Die Rückspülfilter BOXER RX und BOXER RDX sind zur Filtration von Trinkwasser und zum Einbau in die Trinkwasserinstallation nach DIN EN 806-2 (Einbau unmittelbar nach der Wasserzähleranlage) bestimmt. ● Sie schützen die Wasserleitungen und die daran angeschlossenen wasserführenden Systemteile vor... -
Seite 10: Produktkomponenten
Produktbeschreibung 3.3 Produktkomponenten Pos. Bezeichnung Pos. Bezeichnung Wasserzählerverschraubung Dichtung Anschlussflansch Flanschdichtung Verschraubungssatz Filtergehäuse O-Ring Filterelement Filterglocke Rückspülhandrad Kanalanschluss Druckminderer-Kartusche Wartungsring Manometer 10 | 28... -
Seite 11: Funktionsbeschreibung
Produktbeschreibung 3.4 Funktionsbeschreibung Das ungefilterte Trinkwasser strömt durch die Eingangsseite in den Filter und dann von außen nach innen durch das Filterelement zum Reinwasserausgang. Dabei werden Fremdpartikel mit einer Größe von > 100 μm zurückgehalten. Abhängig von Größe und Gewicht bleiben Fremdpartikel am Filterelement haften oder sie fallen direkt nach unten in die Filterglocke. -
Seite 12: Installation
Installation Installation Die Installation eines Filters ist ein wesentlicher Eingriff in die Trinkwasserinstallation und darf nur von einer Fachkraft vorgenommen werden. Der Einbau des Produktes erfolgt gemäß DIN EN 806-2 und DIN EN 1717 in der Kaltwasserleitung nach dem Wasserzähler und vor Verteilungsleitungen bzw. -
Seite 13: Lieferumfang Prüfen
Installation ● Entfernt von Wärmequellen (z. B. Waschmaschinen, Boilern und Warmwasserleitungen) ● Gut zugänglich für Wartungsarbeiten ● Mit vorhandenem Bodenablauf oder ● Mit Sicherheitseinrichtung z. B. protectliQ 4.2 Lieferumfang prüfen Pos. Bezeichnung Pos. Bezeichnung Wasserzählerverschraubungen Dichtung Anschlussflansch Rückspülfilter Verschraubungssatz Flanschdichtung Betriebsanleitung ►... -
Seite 14: Produkt Installieren
Installation 4.3 Produkt installieren 4.3.1 Anschlussflansch installieren Der Anschlussflansch kann in eine waagerechte oder senkrechte Wasserleitung montiert werden. 1. Installieren Sie die Wasserzählerverschraubung in die Rohrleitung. 2. Positionieren Sie den Anschlussflansch – Durchflussrichtung beachten. 3. Schrauben Sie den Anschlussflansch mit den Überwurfmuttern spannungsfrei mit Maulschlüssel fest. -
Seite 15: Filter Montieren
Installation 4.3.2 Filter montieren 1. Setzen Sie die Sechskantschrauben mit Scheiben in die Aussparungen am Filterkopf. 2. Schieben Sie die Flanschdichtung auf. Die Flanschdichtung nicht einfetten. Eingefettete Flanschdichtung kann zu Undichtigkeit und Fehlfunktionen führen. 3. Schrauben Sie den Filter am Anschlussflansch an – Muttern über Kreuz festziehen. -
Seite 16: Inbetriebnahme
Inbetriebnahme Inbetriebnahme 5.1 Produkt in Betrieb nehmen 1. Öffnen Sie die Absperrventile. 2. Öffnen Sie die nächstgelegene Wasserentnahmestelle nach dem Filter maximal. » Der Filter ist entlüftet. 3. Prüfen Sie den Filter auf Dichtheit. 4. Tragen Sie die Erst-Inbetriebnahme im Betriebsbuch ein. »... -
Seite 17: Druckminderer Einstellen (Boxer Rdx)
Inbetriebnahme 5.3 Druckminderer einstellen (BOXER RDX) Die Werkseinstellung beim Druckminderer beträgt 4 bar. Sie können diesen Wert folgendermaßen ändern: 1. Stellen Sie den gewünschten Nachdruck am Druckminderer-Handrad ein (rechts drehen=Druckerhöhung, links drehen=Druckreduzierung). 2. Öffnen und schließen Sie eine Entnahmestelle. » Der Nachdruck reguliert sich ein. -
Seite 18: Reinigung, Inspektion, Wartung
Reinigung, Inspektion, Wartung Reinigung, Inspektion, Wartung WARNUNG: Gefahr von kontaminiertem Trinkwasser bei unsachgemäß durchgeführten Arbeiten. ● Es besteht die Gefahr von Infektionskrankheiten. ► Achten Sie bei Arbeiten am Produkt auf Hygiene. Die Inspektion und Wartung eines Filters ist durch die Norm DIN EN 806-5 vorgeschrieben. -
Seite 19: Inspektion
Reinigung, Inspektion, Wartung 6.2 Intervalle Grünbeck empfiehlt gemäß DIN EN 806-5 eine halbjährliche und eine jährliche Wartung. Tätigkeit Intervall Durchführung Sicht-/Funktionsprüfung, Inspektion 2 Monate Druck ablesen (BOXER RDX) Wartung 6 Monate Rückspülen, Wartungsring einstellen Jährlich O-Ringe/Flachdichtungen auf Verschleiß prüfen, Festsitz prüfen, Rückspülen Instandhaltung 5 Jahre Empfohlen: Filterelement, Dichtungen,... - Seite 20 Reinigung, Inspektion, Wartung 6.4.1 Filter rückspülen ► Stellen Sie den 10 l Eimer unter den Filter (nur bei Installation ohne Kanalanschluss). 1. Drehen Sie das Rückspülhandrad in Pfeilrichtung nach links bis zum Anschlag (nicht an der Glocke drehen). 2. Halten Sie das Rückspülhandrad 5 – 10 Sekunden in dieser Stellung.
- Seite 21 Reinigung, Inspektion, Wartung Pos. Bezeichnung Pos. Bezeichnung Glocken O-Ring Filterelement Rückspülventil inkl. Dichtung Filterglocke Federpaket Rückspülhandrad Befestigungsmutter inkl. Dichtung Druckminderer-Kartusche Erforderliches Werkzeug Artikel-Nr. Bandschlüssel (für Filterglocke) 105 805 Inbusschlüssel 10 (für Befestigungsmutter) Rohr-Steckschlüssel (für Druckminderer-Kartusche) 104 805 ► Lassen Sie defekte/verschlissene Bauteile ersetzen. 21 | 28...
-
Seite 22: Störung
Störung Störung WARNUNG: Gefahr von kontaminiertem Trinkwasser durch Stagnation. ● Es besteht die Gefahr von Infektionskrankheiten. ► Lassen Sie Störungen umgehend beseitigen. Störung Erklärung Abhilfe Die Absperrventile sind Öffnen Sie die Der Wasserdruck an der nicht vollständig geöffnet. Absperrventile vollständig. Entnahmestelle ist zu gering (Druckverlust zu Das Filterelement ist... -
Seite 23: Entsorgung
Entsorgung Entsorgung 8.1 Entsorgung ► Beachten Sie die geltenden nationalen Vorschriften. 8.1.1 Verpackung ► Entsorgen Sie die Verpackung umweltgerecht. 8.1.2 Produkt Befindet sich dieses Symbol (durchgestrichene Abfalltonne) auf dem Produkt, gilt für dieses Produkt die Europäische Richtlinie 2012/19/EU. Dies bedeutet, dass dieses Produkt bzw. die elektrischen und elektronischen Komponenten nicht als Hausmüll entsorgt werden dürfen. -
Seite 24: Technische Daten
Technische Daten Technische Daten 9.1 Rückspülfilter BOXER RX Anschlussdaten BOXER RX Anschlussnennweite DN 20 DN 25 DN 32 (¾") (1") (1¼") Maße und Gewichte A Bauhöhe bis Mitte Anschluss B Einbaulänge mit/ohne Verschraubung 185/100 182/100 191/100 ≥ 60 C Wandabstand Bautiefe bis Mitte Anschluss E Gesamthöhe... -
Seite 25: Rückspülfilter Boxer Rdx
Technische Daten 9.2 Rückspülfilter BOXER RDX Anschlussdaten BOXER RDX Anschlussnennweite DN 20 DN 25 DN 32 (¾") (1") (1¼") Maße und Gewichte A Bauhöhe bis Mitte Anschluss B Einbaulänge mit/ohne Verschraubung 185/100 182/100 191/100 ≥ 60 C Wandabstand Bautiefe bis Mitte Anschluss E Gesamthöhe Leergewicht Leistungsdaten... -
Seite 26: Betriebshandbuch
Betriebshandbuch 10 Betriebshandbuch Filter | Rückspülfilter BOXER ___________________________ Serien-Nr.: ___________________________ ► Dokumentieren Sie die Inbetriebnahme und alle Wartungstätigkeiten. 10.1 Inbetriebnahmeprotokoll Kunde Name: Adresse: Installation/Zubehör Kanalanschluss nach DIN EN 1717: nein Bodenablauf vorhanden: nein Sicherheitseinrichtung: nein Betriebswerte Wasserdruck Rohwassereingang: Wasserdruck nach Druckminderer: Hauswasserzählerstand: m³... -
Seite 27: Wartung
Betriebshandbuch 10.2 Wartung Datum Durchgeführte Arbeiten Unterschrift 27 | 28... - Seite 28 Grünbeck Wasseraufbereitung GmbH Josef-Grünbeck-Straße 1 89420 Höchstädt a. d. Donau DEUTSCHLAND +49 9074 41-0 +49 9074 41-100 info@gruenbeck.de Mehr Infos unter www.gruenbeck.de www.gruenbeck.de...
