Das Verlassen Der Servicestellung - Husqvarna Rider 15V2 Werkstatt-Handbuch

5
2

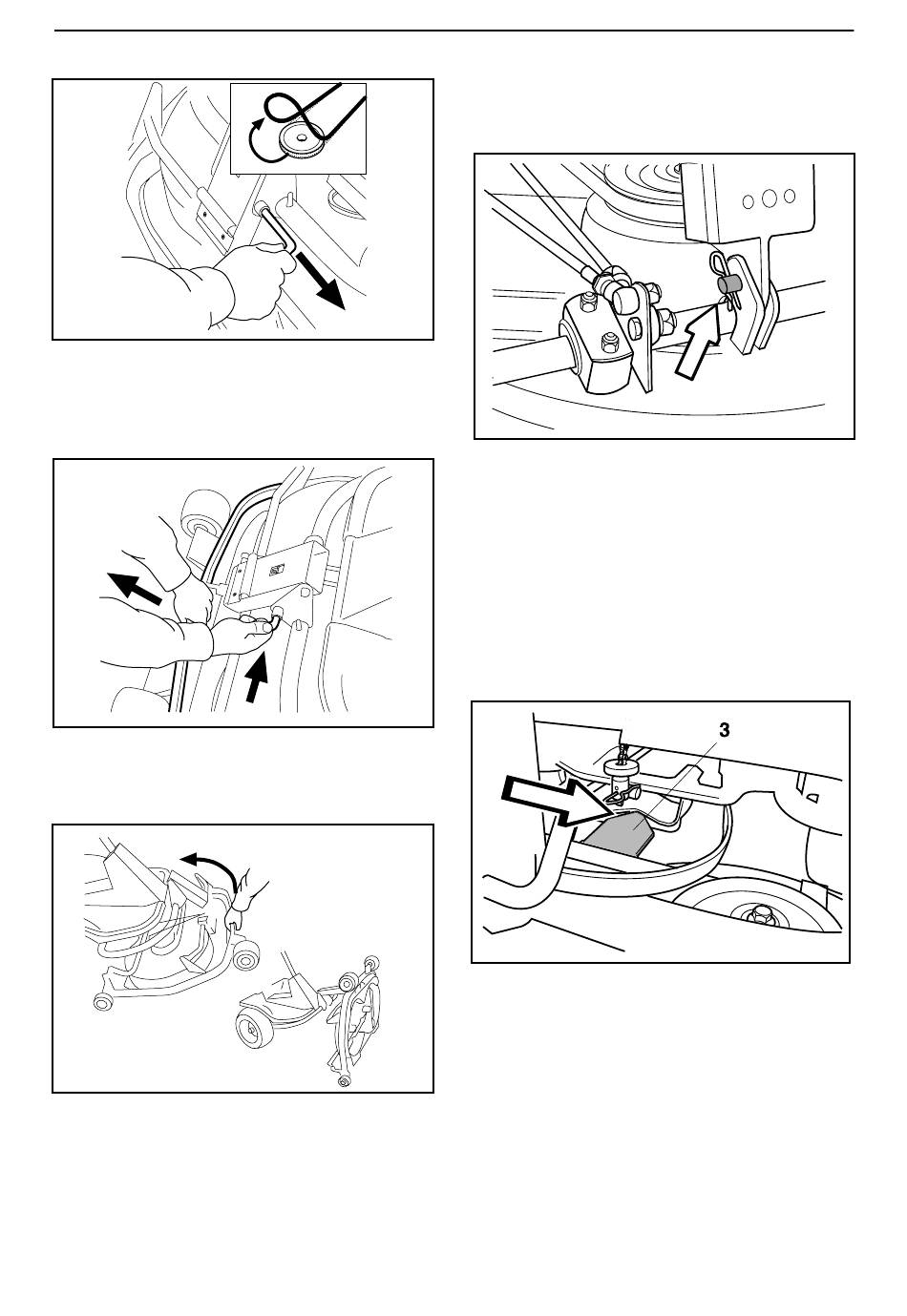

Den Treibriemen (1) abnehmen. Dann den Splint
(2) herausziehen. Vorsichtig vorgehen, damit die
Hand nicht einklemmt.
6
Rahmen vorziehen und Splint wieder anbringen.
7
Die Vorderkante des Aggregats ergreifen,
herausziehen und in Wartungsstellung hochheben.
Oder:
1
Wenn der zylindrische Bolzen, der das
Mähaggregat nun festhält, entfernt wird, kann das
Mähaggregat weggehoben werden.

Das Verlassen der Servicestellung

Das Verlassen der Servicestellung erfolgt analog in
umgekehrter Reihenfolge der Anweisungen in
"Aggregat in Servicestellung bringen". Beachten,
dass die Zunge (3) am Schneidwerk in den Bügel
an der Unterseite der Maschine greift, siehe Bild.
Reparaturanweisungen
55
Deutsch –
