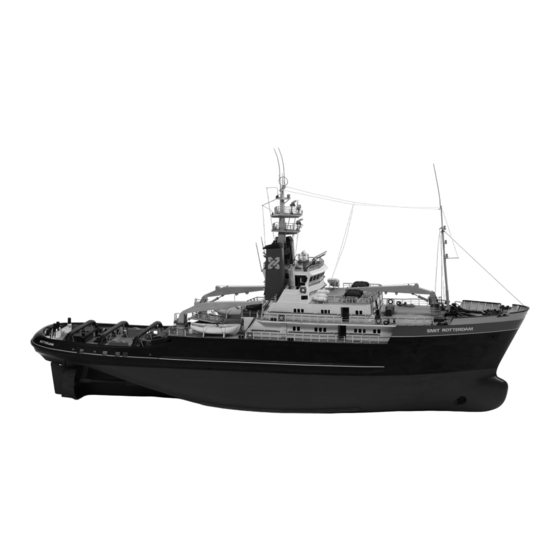

- Seite 1 SMIT ROTTERDAM “478” BUILDING INSTRUCTION This model is Copyright protected. All Copyrights to the designs of this version of the Smit Rotterdam belongs to Billing Boats Denmark Aps. www.billingboats.com 130219...
- Seite 2 SMIT ROTTERDAM / LONDON SMIT ROTTERDAM / LONDON Bygget 1975 hos De Merwede værftet i Hardinxveld-Gissendam, Holland Built 1975 Hardinxveld-Geissendam, Holland Shipyard de Merwede. Tonnage 2273 bruttoregistertons Tonnage 2273 gross register tonnage Længde overalt 74,75m Length overall 74,75m Største bredde 15,68m Beam overall 15,68m...
- Seite 3 SMIT ROTTERDAM / LONDON SMIT ROTTERDAM / LONDON Bouwjaar 1975 in Hardinxveld-Giessendam, Holland. Werf de Merwede Construido En 1975 en los astilleros de De Merwede en Hardinxveld- Tonnage 2273 BRT Gissendam, Holanda Lengte o.all 74,75m Toneladas T onelaje bruto 2.273 Eslora total 74,75m Breedte...
- Seite 4 Table contents for “SMIT ROTTERDAM” Art. No. 478 Pcs. Dimension Material 5mm x-veneér 3287L Køl Keel Kiel Quille 5mm x-veneér 3287L Køl Keel Kiel Quille 5mm x-veneér 3287L Køl Keel Kiel Quille 5mm x-veneér 3288L Spant Frame Spant Couple 5mm x-veneér 3287L Spant Frame...
- Seite 5 2mm x-veneér 3293L Skot Bulhead Schott Cloison 2mm x-veneér 3293L Skot Bulhead Schott Cloison 2mm x-veneér 3291L Skot Bulhead Schott Cloison 2mm x-veneér 3293L Skot Bulhead Schott Cloison 2mm x-veneér 3294L Dør Door Türen Portes 2mm x-veneér 3294L Dør Door Türen Portes 4mm x-veneér...
- Seite 6 4mm x-veneér 3289L Dyser, stævn Bow, nozzels Düsen, Vorsteven Turbine d’hélice arriér 2mm x-veneér 3291L Beklædning Plankingstrips Beplankung Baguettes de bordé 18x25x255mm Balsa Klods, stævn Block, stem Block, steven Poulie, étrave 2mm x-veneér 3294L Beklædning Plankingstrips Beplankung Baguettes de bordé 2mm x-veneér 3294L Beklædning...
- Seite 7 4mm x-veneér 3289L Rudder Rohr Gouvernail 2mm x-veneér 3292L Maskinruf Engine doghouse Maschinenruf Chambre d.Machine 2mm x-veneér 3292L Maskinruf Engine doghouse Maschinenruf Chambre d.Machine 2mm x-veneér 3292L Maskinruf Engine doghouse Maschinenruf Chambre d.Machine 2mm x-veneér 3294L Maskinruf Engine doghouse Maschinenruf Chambre d.Machine 2mm x-veneér 3292L...
- Seite 8 2mm x-veneér 3291L Styrhus Cabin Steuerhaus Cabine 2mm x-veneér 3292L Styrhus Cabin Steuerhaus Cabine 2mm x-veneér 3293L Styrhus Cabin Steuerhaus Cabine 2mm x-veneér 3292L Styrhus Cabin Steuerhaus Cabine 2mm x-veneér 3291L Styrhus Cabin Steuerhaus Cabine 2mm x-veneér 3292L Styrhus Cabin Steuerhaus Cabine 2mm x-veneér...
- Seite 9 2mm x-veneér 3291L Styrepult Control desk Leitstand Bureau de contrôle 2mm x-veneér 3292L Roof Dach Toit 2mm x-veneér 3291L Styrhus Cabin Steuerhaus Cabine 2mm x-veneér 3291L Styrhus Cabin Steuerhaus Cabine 2mm x-veneér 3291L Liste Strip Leiste Baguette 2mm x-veneér 3291L Liste Strip Leiste...
- Seite 10 2mm x-veneér 3291L Radartårn Radar tower Radarturm Radar tour 1mm x-veneér 3295L Stige Ladder Leider Echelle 2mm x-veneér 3291L Radartårn Radar tower Radarturm Radar tour 2mm x-veneér 3292L Radartårn Radar tower Radarturm Radar tour 2mm x-veneér 3292L Radartårn Radar tower Radarturm Radar tour 2mm x-veneér...
- Seite 11 3mm x-veneér 3290L Spil Winch Winde Treuil 2mm x-veneér 3294L Spil Winch Winde Treuil 2mm x-veneér 3294L Luge Hatch Luke Escoutilles 4mm x-veneér 3289L Luge Hatch Luke Escoutilles 2mm x-veneér 3293L Gummibåd Rubber boat Schlauchboot Canot pneumatique 5mm x-veneér 3287L Gummibåd Rubber boat Schlauchboot...
- Seite 12 5mm x-veneér 3288L Styrepult Control desk Leitstand Bureau de contrôle 1mm x-veneér 3295L Dyser, stævn Bow, nozzels Düsen, Vorsteven Turbine d’hélice arriér 2mm x-veneér 3291L Radar Radar Radar Radar 2mm x-veneér 3291L Radar Radar Radar Radar 0,7x1x450mm Annegre Liste Strip Leiste Baguette 0,7x2x550mm...
- Seite 13 20mm Plastic Kompas Compass Kompas Compass ø8mm Brass Koøje Portlights Bullaugen Hublot ø6mm Plastic Koøje Portlights Bullaugen Hublot ø4mm Plastic Koøje Portlights Bullaugen Hublot Rigningstråd Riggingthread Takelgarn Fil de greement Rigningstråd Riggingthread Takelgarn Fil de greement Rigningstråd Riggingthread Takelgarn Fil de greement 30cm Rigningstråd Riggingthread...
- Seite 14 F473 50mm Brass Radiopejler Wireless direction Peilrahmen Antenne Gonio F475 22x5x32mm Plastic Skrueaksel, holder Propellershaft cons Stevenrohr stütze Chaise arbre d’hélice F476 93mm Brass Rorstamme Rudder stock Ruderstamm Arbre étambot de F477 85x72x36mm Plastic Dyser Nozzels Düsen Turbine d’hélice F478 33mm Brass Vandkanon...
- Seite 15 5mm x-veneér 3288L Spant Cuaderna Ordinata Armacao 5mm x-veneér 3288L Spant Cuaderna Ordinata Armacao 5mm x-veneér 3288L Versterkenen Refuerzo Rinforzo Reforço 5mm x-veneér 3288L Spantdelen Curvatón Trave superiore Viga superior 5mm x-veneér 3287L Spantdelen Curvatón Trave superiore Viga superior 5mm x-veneér 3288L Spantdelen Curvatón...
- Seite 16 2mm x-veneér 3293L Kajuit Camarote Cabina Cabine 2mm x-veneér 3293L Kajuit Camarote Cabina Cabine 2mm x-veneér 3293L Kajuit Camarote Cabina Cabine 2mm x-veneér 3293L Kajuit Camarote Cabina Cabine 2mm x-veneér 3293L Kajuit Camarote Cabina Cabine 2mm x-veneér 3293L Kajuit Camarote Cabina Cabine 2mm x-veneér...
- Seite 17 4mm x-veneér 3289L Sleepsteunen Chancho de soporto Supporto da rimorchiatore Guincho/suporte 1mm x-veneér 3295L Rompbekleding Listónes de forro Listelli fasciame Tiras 2mm x-veneér 3294L Versterkenen Refuerzo Rinforzo Reforço 2mm x-veneér 3294L Versterkenen Refuerzo Rinforzo Reforço 2mm x-veneér 3294L Versterkenen Refuerzo Rinforzo Reforço 2mm x-veneér...
- Seite 18 2mm x-veneér 3294L Standaard Grada Supporto Pé do Suporte de Casco 2mm x-veneér 3293L Kajuit Camarote Cabina Cabine 2mm x-veneér 3293L Kajuit Camarote Cabina Cabine 2mm x-veneér 3293L Kajuit Camarote Cabina Cabine 2mm x-veneér 3291L Kajuit Camarote Cabina Cabine 2mm x-veneér 3291L Kajuit Camarote...
- Seite 19 2mm x-veneér 3294L Controle bureau Gruá de control Controllo scrivania Controlo documental 2mm x-veneér 3294L Controle bureau Gruá de control Controllo scrivania Controlo documental 2mm x-veneér 3294L Kist Caja Cassa Baú 2mm x-veneér 3294L Kist Caja Cassa Baú 2mm x-veneér 3294L Kist Caja...
- Seite 20 2mm x-veneér 3293L Platform Plataforma Piattaforma Plataforma 2mm x-veneér 3292L Strip Liston Listello Tira 2mm x-veneér 3292L Strip Liston Listello Tira 2mm x-veneér 3292L Strip Liston Listello Tira 2mm x-veneér 3292L Strip Liston Listello Tira 2mm x-veneér 3293L Zonneklep Sombrilla Parasole Quebra-sol da cabine superior 2mm x-veneér...
- Seite 21 2mm x-veneér 3292L Deur Puerta Portelle Porta 4mm x-veneér 3289L Verhaalklamp Bocina Rinforzo Buzina 2mm x-veneér 3294L Controle bureau Gruá de control Controllo scrivania Controlo documental 2mm x-veneér 3294L Controle bureau Gruá de control Controllo scrivania Controlo documental 2mm x-veneér 3294L Controle bureau Gruá...
- Seite 22 2mm x-veneér 3294L Luiken Escoutilla Boccaporto Escotilha 2mm x-veneér 3294L Luiken Escoutilla Boccaporto Escotilha 4mm x-veneér 3289L Luiken Escoutilla Boccaporto Escotilha 4mm x-veneér 3289L Ankerwinch Chigre de ancla Argano dell’ancora guincho da âncora 1mm x-veneér 3295L Ankerwinch Chigre de ancla Argano dell’ancora guincho da âncora 1mm x-veneér...
- Seite 23 ø12x120mm Pine Rondhout Barre reronda Rondino (listello) Bastão cilíndrico ø16x170mm Pine Rondhout Barre reronda Rondino (listello) Bastão cilíndrico 1mm x-veneér 3295L Spilkop Tambor de cabrestante Testa argano Terminal ø8x9mm Pine Rondhout Barre reronda Rondino (listello) Bastão cilíndrico TR 155 Transfers Transfer Decalcomanie Decalcomanias...
- Seite 24 F153L 1mm x-veneér 3295L Katrol Rodillos para alambre Argano a fune Polia F181 55mm Plastic Ladder Escala Scaletta Escada F187 20mm Brass Puttings Cadenote Landra Fixador do ovém F230 Brass Spijkertjes Clavo Chiodi Pino F233-1 95mm Plastic Reddingsboot Bote salvavida Battello di salvataggio Barco salva-vidas F233-2...
- Seite 28 FIG.1 NOT INCLUDED...
- Seite 29 FIG.2...
- Seite 30 FIG.3...
- Seite 31 FIG.4...
- Seite 32 FIG.5...
- Seite 33 FIG.6 Acetat 56 58...
- Seite 34 FIG.7...
- Seite 35 FIG.8...
- Seite 36 FIG.9...
- Seite 37 FIG.10 F 410 300, 67mm...
- Seite 38 FIG.11 F 406 F 392...
- Seite 39 FIG.12 F 187 F 476 F 477 5 mm 2 mm 2 mm...
- Seite 40 FIG.13 F 330 F 67 296, 16mm F 67 F 285 F 39 F 181 F 67 25mm F 285 F 39 F 65...
- Seite 41 FIG.14 Test/Fit Acetate, Not included 130 129...
- Seite 42 FIG.15 142 141...
- Seite 43 FIG.16 Acetate F 22a F 67...
- Seite 44 FIG.17 F 59 F 478 F 145 F 22a 288, 25mm F 181 F 39 F 145 F 22a TR 155 F 22a 229 F 22a F 478 F 59 F 410 F 39 F 285 F 39 F 52 1 : 1 1 : 1...
- Seite 45 FIG.18 299, 28mm F 71 F 22a F 145 F 664 F 70 F 298 F 136 F 71 F 187 F 664 F 410,...
- Seite 46 FIG.19 F 142 F 473 F 39 F 39 22mm F 141 ø20mm F 39, ø19mm F 66 55mm F 67 F 39 F 149 F 472 F 22a F 409, F 409, 22mm 18mm F 181 F 145 F 22a...
- Seite 47 FIG.20 F 39, 80mm F 22a, F 473 28mm F 121 F 145 F 149 F 39 F 141 F 472 F 71 F 145 F 22a 296, F 142 F 141 F 71 TR 155 F 39, 55mm F 285...
- Seite 48 FIG.21 297, 298, 16mm 32mm 297, F 378 16mm F 378 F 230 F 39 F 39 297, F 410. F 417 29mm F 112 F 73 F 675 F 675 F 144 1 : 1...
- Seite 49 FIG.22 F 187 F 410, 30mm F 22a F 145 F 481 F 481 F 145 F 22a F 481 F 39, 14mm F 145 F 22a...
- Seite 50 FIG.23 300, F 112 24mm F 136 290, 43mm F 46 F 76 F 291 F 39 F 998, 30mm F 291 1 : 1 F 37 F 22a F 39, 1 : 1 12mm...
- Seite 51 F 22a F 664 FIG.24 F 136 F 22a F 233-2 F 233-1 F 233-3...
- Seite 52 FIG.25 F 46 F 410...
- Seite 53 FIG.26 F 74 F 73 F 39 F 230 F 376 Not Included...
- Seite 54 FIG.27 1 : 1 F 71 F 22A F 39 F 485 296, F 39 20mm F 485 F 22A F 482 F 230 F 482 F 291 F 22A F 39 F 291 F 39...
- Seite 55 FIG.28 1 : 1 F 71 F 22A F 39 F 485 296, F 39 20mm F 485 F 22A F 230 F 482 F 482 F 291 F 22A F 39 F 291 F 39...
- Seite 56 FIG.29 F 285 F 100 F 56 F 71 F 39, F 39, F 39, 27mm 40mm 1 : 1 F486-1 F 39 F486-3 F486-2 F 70 F 998, 56mm F 39, 27mm 1 : 1...
- Seite 57 FIG.30 F 71 F 71 F 664 F 71 F 664...
- Seite 58 FIG.31 TR 155 TR 155 TR 155...
- Seite 59 Para est modelo se necesitan mordiente et colores con los siguientes nùmeros: Billing Pale Gray Per questo modello occorrono inchiostro tinteggiatore ”mogano” e colori con questi numeri: Billing Trainer Yellow Pinte o modelo com tintura cõr Mogno e as cõres sugeridas da Billing Boats: Billing Mediterranean Blue...
- Seite 60 R/C KIT (BRC4781) ILLUSTRATED AS R/C Diagram GRAY ARE NOT INCLUDED IN KIT F 484 Speed Control F 39 Reciever Battery Battery...
