Kapitel 3
Auseinanderbau und Zugang zu internen
FU-Komponenten
3-14
Ausbau der Hauptsteuerplatine

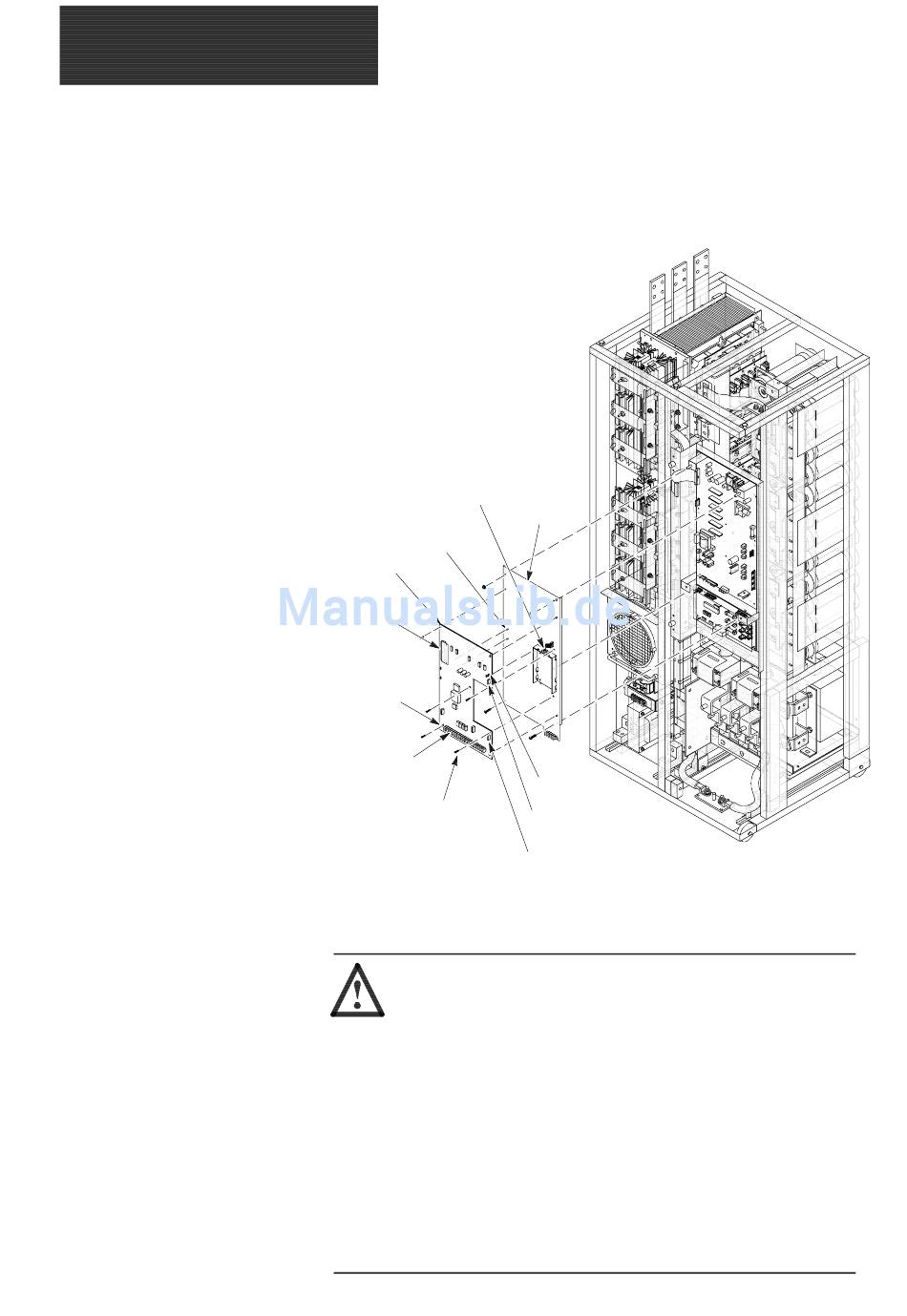

Abbildung 3.8
Hauptsteuerplatine und Montageplatte
8-poliger HIM-
Steckverbinder
Aufschiebbares
Distanzstück
Hauptsteuer-
platine
Steckver-
binder J2
Anschluß für den
Erdungsdraht J10
Klemmleiste
TB2
Montage-
schraube
Ausbau
ACHTUNG: Stellen Sie vor dem Auseinanderbau des FUs
sicher, daß die Stromzufuhr ausgeschaltet und getrennt ist.
Das Nicht- beachten dieser Vorsichtsmaßnahme kann zum
Tod oder zu schweren Verletzungen führen. Überprüfen Sie
die Busspannung durch Messung der Spannung zwischen
dem negativen Kondensatorbus und beiden Enden aller drei
350 A-Sicherungen. Wenn eine Sicherung geöffnet ist, wird
kein Potential zwischen den beiden Enden der Sicherung
angezeigt. Wird das Potential nicht an beiden Enden der
Sicherung gemessen, so kann es zum Tod oder zu schweren
Verletzungen kommen. Siehe Abbildung 3.5. Nehmen Sie
keinerlei Arbeiten am FU vor, solange die Busspannung nicht
0 V beträgt.
Montage-
platte
Steckverbinder
J1
Steckverbinder
J6
Steckverbinder
J8
AB0598A
