6.7 Luftkanalsystem

6.7.1 Luftkanalanschlüsse
Die Anschlussstutzen für das Luftkanalsystem befinden sich an
der Geräteoberseite in vertikaler Richtung. Die Luftrichtung ist
durch Umbau möglich (Zuluftanschluss links oder rechts) siehe
Kap. 5 auf S. 8.
4
1
3

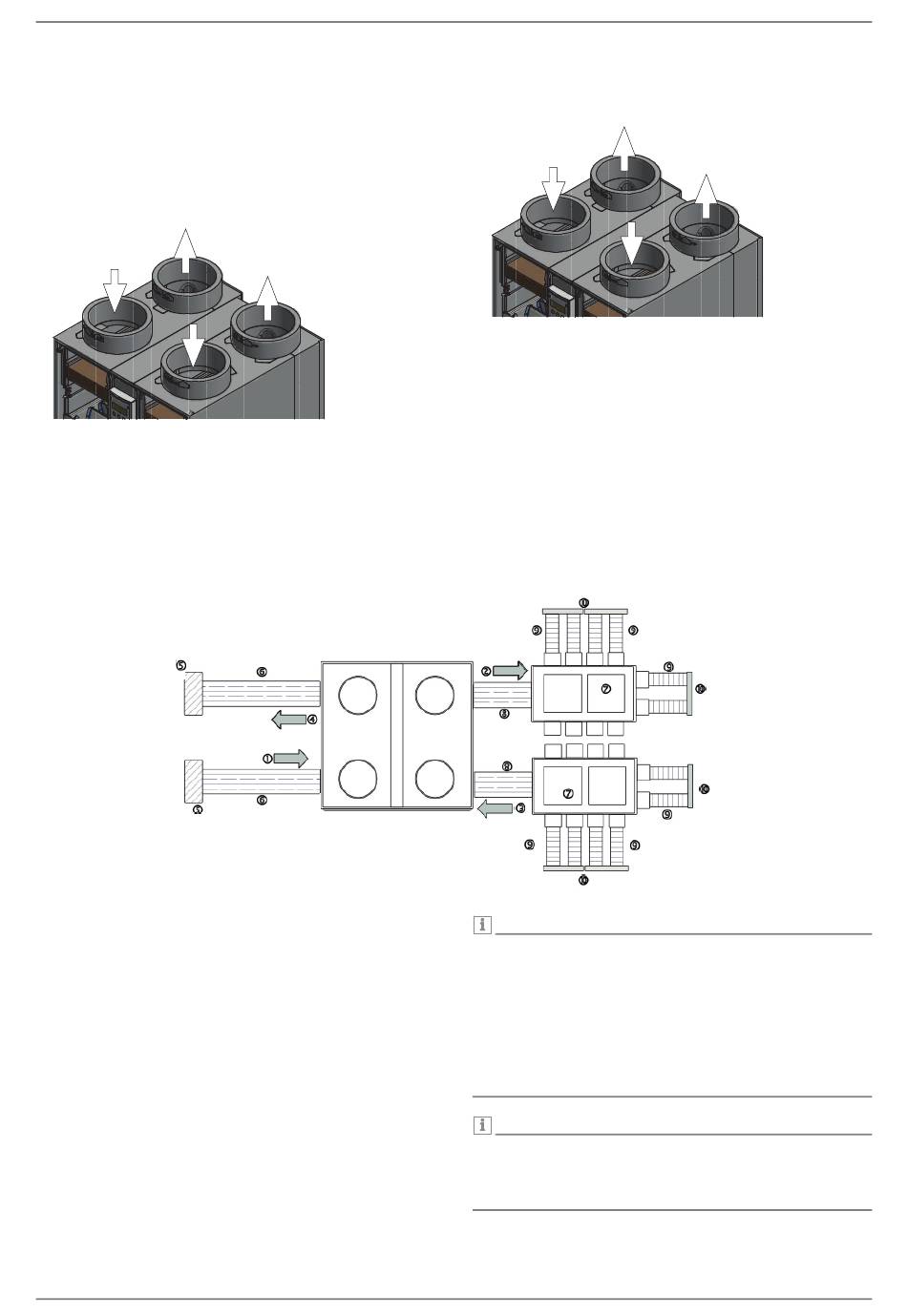

Abb. 6.13:Luftkanalanschlüsse rechtes Gerät
1 Außenluft (AUL)
2 Zuluft (ZUL)
3 Abluft (ABL)
4 Fortluft (FOL)
Abb. 6.15:Luftkanalsystem (schematisch, dargestellt für „rechtes Gerät/Zu-
luft-Anschluss rechts")
1 Außenluft (AUL)
2 Zuluft (ZUL)
3 Abluft (ABL)
4 Fortluft (FOL)
5 Außen-/Fortluft-Gitter/Dachhaube
6 Außen-/Fortluft-Schalldämpfer (flex)
7 Luftverteiler
8 Zuluft-/Abluft-Schalldämpfer (flex)
9 Luftverteilrohr
10 Lüftungsventile
16
2
DOK4SVxxDDE · FD 9912
Wohnungslüftungsgerät M Flex Air (Plus)
2
3
1
Abb. 6.14:Luftkanalanschlüsse linkes Gerät
1 Außenluft (AUL)
2 Zuluft (ZUL)
3 Abluft (ABL)
4 Fortluft (FOL)
Außenluft- und Fortluftkanäle verbinden das Lüftungsgerät mit
Außenwandgittern oder Dachhauben.
Zuluft- und Abluftkanäle werden vom Lüftungsgerät zu Luftver-
teilern geführt und sind sternförmig ohne Abzweig auf direktem
Weg vom Luftverteiler zum Ventil oder Lüftungsgitter zu füh-
ren.
HINWEIS HINWEIS
Das Luftkanalsystem ist entsprechend den Anforderungen
von Gebäude und gewähltem Lüftungsgerät zu dimensionie-
ren und zu planen (siehe Kapitel Anlagenplanung).
Ein falsch dimensioniertes oder fehlerhaft installiertes Luftka-
nalsystem kann zu einer ungenügenden Lüftung führen oder
erhöhte Geräuschbelastungen, Zuglufterscheinungen und
einen übermäßigen Energieverbrauch verursachen. Länder-
spezifische sowie regional geltende Richtlinien und Vorschrif-
ten sind zu beachten und einzuhalten.
HINWEIS HINWEIS
Dunstabzugshauben und Abluftwäschetrockner dürfen nicht
an das Wohnungslüftungsgerät angeschlossen werden! Es
wird empfohlen, Abzugshauben mit Umluftbetrieb und Kon-
densationswäschetrockner einzusetzen.
