Montage der Außenwandeinheit
2
4
1
Position:
Das Außenwandgitter für die Außenluft (Frischluft) muss von Oberkante Erdgleiche bis Unterkante AWG in ei-
ner Höhe von min. 2,20m installiert werden. Es ist auf freies Ansaugen (keine Bäume, Garagen etc.) zu achten.
Das Außenwandgitter für die Fortluft (Schadluft) muss von Oberkante Erdgleiche bis Unterkante AWG in einer
Höhe von min. 0,60m installiert werden. Es ist auf freies Ausblasen (keine Bäume, Garagen etc.) zu achten.
Das Gitter sollte nicht in Aufenthaltsbereichen (wie z.B. Terrassen) positioniert werden.
Werden die AWG für Außenluft und Fortluft waagerecht nebeneinander installiert, so ist dazwischen ein Ab-
stand von mindestens 2,5m einzuhalten.
Erfolgt die Installation senkrecht übereinander, so ist ein Abstand vom unteren AWG (Fortluftgitter) bis zum obe-
ren AWG (Außenluftgitter) von mindestens 1,80m ausreichend.
Achtung:
Beim Einsetzen des Außenwandgitter ist darauf zu achten, dass die Regenabweislamellen schräg nach unten
gerichtet sind.
In regelmäßigen Abständen, vor allem im Herbst, ist das Außenwandgitter auf grobe Verschmutzung zu über-
prüfen (Blätter usw.).
www.dimplex.de

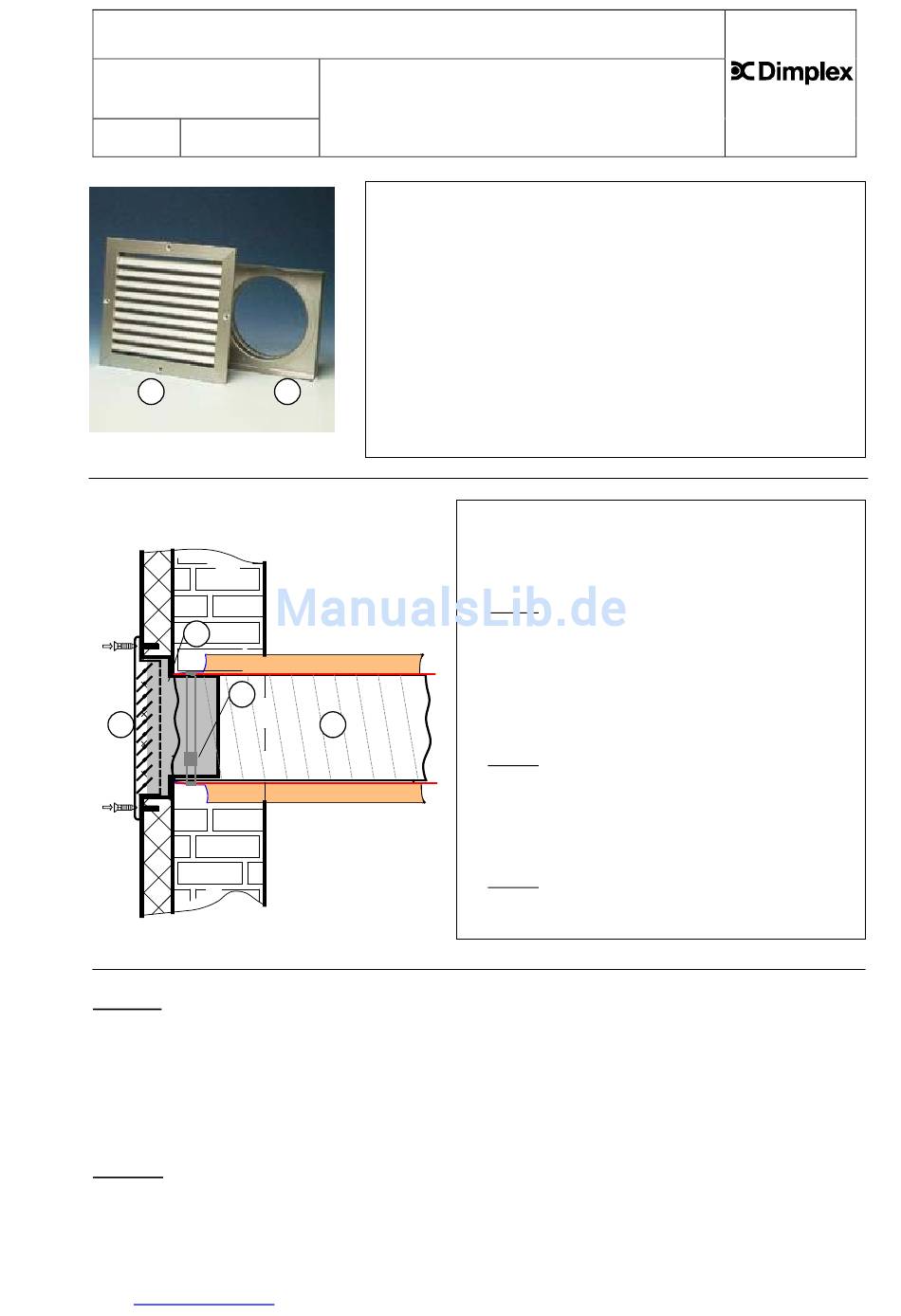

Montage Außenwandgitter mit Ein-
putzkasten (AWG 16 mit MAK 16)
Beschreibung:
Das Außenwandgitter (AWG) ist die Schnittstelle vom Lüftungssystem zur Au-
ßenwand des Gebäudes. Über das AWG (1) wird die Frischluft von außen ange-
saugt und/oder die Fortluft nach außen abgeführt. Es ist für Luftmengen bis max.
300 m³/h geeignet. Das AWG besteht aus einem Grundrahmen mit eingebrach-
ten, schräg stehenden Regenabweislamellen und einem dahinter angebrachten
Schutzgitter, welches das Eindringen von Tieren verhindert. Die im Grundrahmen
angebrachten Bohrungen dienen zur Befestigung - mittels der beiliegenden
Schrauben - in der Außenwand. Der Grundrahmen und die Regenabweislamel-
len bestehen aus Aluminium, das Schutzgitter aus verzinktem Stahldraht.
Der Einputzkasten (EK) bildet die Arretierung in der Außenwand und den Über-
gang zum Leitungssystem. Der EK (2) besteht aus einem Kanalstutzen zur Auf-
2
nahme des AWG, und aus einem Rohrstutzen zum Befestigen der Lüftungslei-
tung. Am Rohrstutzen befindet sich eine umlaufende Gummilippendichtung, wel-
che einen festen und dichten Sitz der Lüftungsleitung garantiert. Der EK ist aus
verzinktem Stahlblech gefertigt.
3
kundendienst.system@dimplex.de
Montage:
1. Mauerdurchbruch erstellen b: 235 mm, h: 215mm.
2. Isoflexrohr 160mm (3) am Einputzkasten (2) an-
schließen und mit Spannband (4) befestigen.
Hinweis: Das Innenrohr muss inkl. PVC-Folie bis Anschlag
Anschlussstutzen des Einputzkasten geführt werden. Das
Spannband wird über die PVC-Folie gezogen und gespannt.
Anschließend wird die Isolation mit der außenliegenden
Dampfsperre bis kurz vor den Einputzkasten geführt und mit
Aluklebeband abgeklebt. Unbedingt auf einen dampfdichten
Abschluss achten. (siehe „Montage Isoflexrohr")
3. Einputzkasten (2) an Außenkante Wand fixieren und
mit Bauschaum arretierten.
Hinweis: Bei der Fixierung des Einputzkasten auf die Stärke
der Dämmung inkl. Außenputz achten. Die Außenkante sollte
mit der Außenkante Putz –5mm bündig sein. Sollte bei der
Durchführung das Isoflexrohr beschädigt werden, ist dies un-
bedingt mit dem Aluminiumklebeband zu reparieren.
4. Außenwandgitter (1) nach dem Verputzen befestigen
und den Durchbruch von innen verschließen.
Hinweis: Bis zum Aufbringen des Außenputzes ist der Ein-
putzkasten mit einer Schutzfolie zu verschließen. Diese wird
vor Montage des Außenwandgitters entfernt. Die Befestigung
des AWG erfolgt mit den beiliegenden Schrauben.
©
