Betriebsanleitung
Vorverstärker EVOLUTION PA3.2, PA5.2
Vollverstärker EVOLUTION A3.2, A5.2 / T

Werbung

Inhaltsverzeichnis
loading

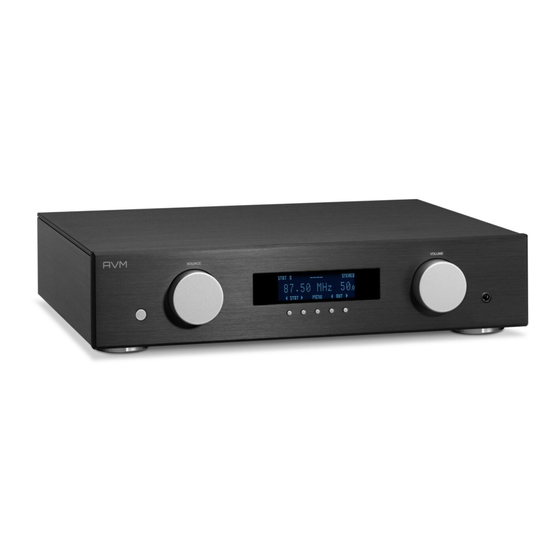

Inhaltszusammenfassung für AVM PA5.2

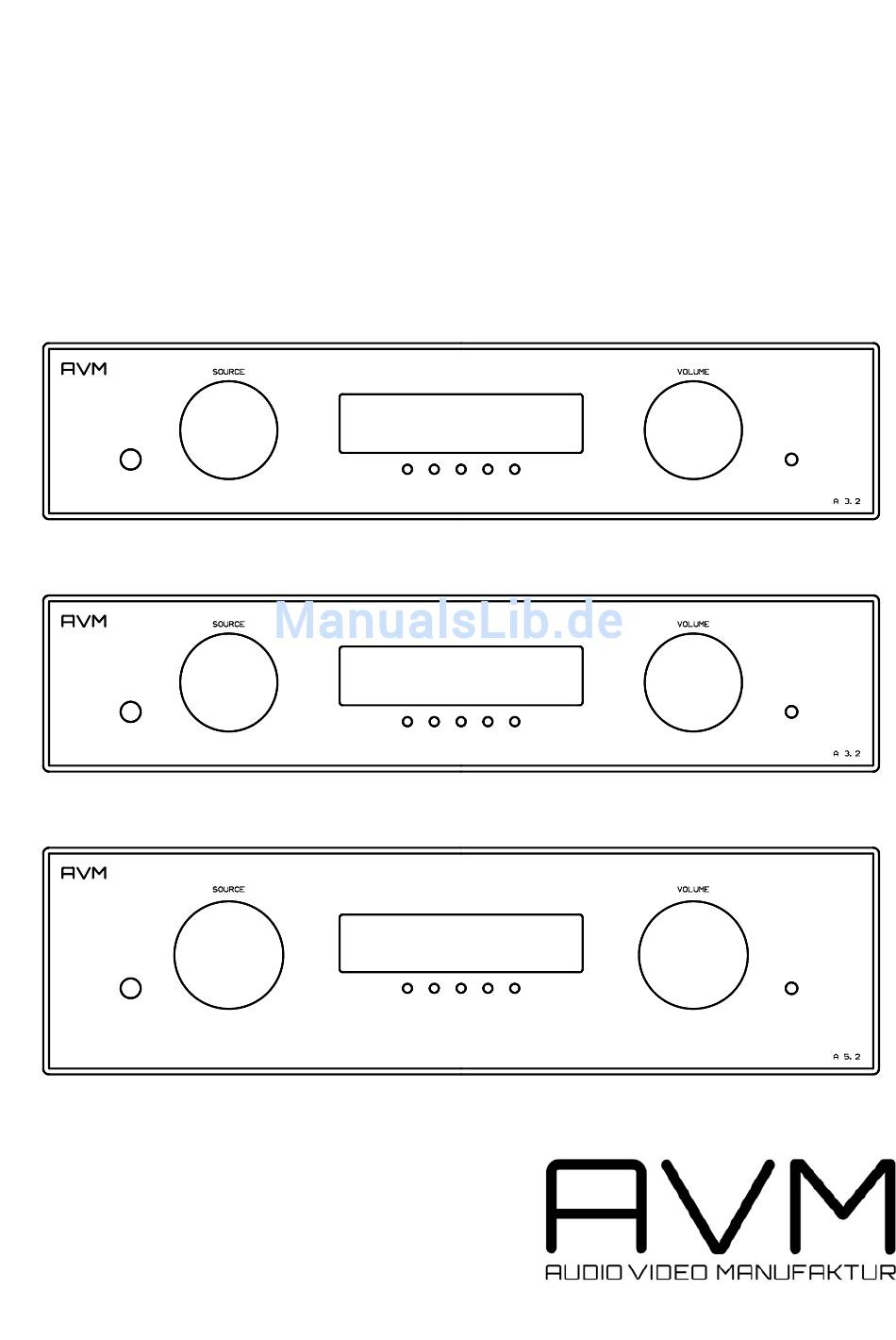

  • Seite 1 Betriebsanleitung Vorverstärker EVOLUTION PA3.2, PA5.2 Vollverstärker EVOLUTION A3.2, A5.2 / T...
  • Seite 2: Konformitätserklärung

    Wir bestätigen, daß das Gerät, zu dem diese Betriebsanleitung gehört, den zum Zeitpunkt der Drucklegung gültigen EG-Richtlinien zur Erlangung des Zeichens entspricht. Die notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen. AVM Audio Video Manufaktur GmbH, Daimlerstraße 8, D-76316 Malsch Website: www.avm-audio.com, E-mail: info@avm-audio.com...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 4. Erweiterte Einstellungen 4.1 RDS-Display 4.2 Scanmode Vorwort 4.3 2 ch-Mode 4.4 Bandwidth Inhaltsverzeichnis 4.5 Sensitivity 4.6 Tone control 1. Gerätekonzept 4.7 Bass 4.8 Treble 1.1 Mechanischer Aufbau 4.9 Loudness 1.2. Schaltungstechnik d. Vorverstärkers 4 4.10 Balance 1.3 Leistungsverstärker 4.11 Attenuation 1.4 Tunerkarte 4.12 Set Poweramp...
  • Seite 4: Gerätekonzept

    Digital-Eingangskarte installiert werden können. Röhrenstufe A5.2T / PA5.2 Der PA5.2 ist mit einer Röhrenstufe bestückt. Pro Kanal kommt je eine Doppeltriode zum Einsatz, die symmetrisch angesteuert wird. Die Röhren werden in Gate-Schaltung betrieben. Dies ist eine in der HF- Technik angewandte Schaltung, welche rückwirkungsfrei und sehr schnell arbeitet. Die Röhren werden mit etwa 2 Watt Heizleistung betrieben.
  • Seite 5: Leistungsverstärker

    1.3 Leistungsverstärker (nur A3.2 und A5.2) Die Endstufen des A3 sind analog modulierte Schaltverstärker (Class-D). Eine sanft eingreifende analoge Gegenkopplung vom Ausgang zu den Treiberstufen gewährleistet im Gegensatz zu anderen Digitalverstärkerkonzepten einen vom Ausgangsfilter und der angeschlossenen Last nahezu unabhängigen Frequenzgang und einen gleichmäßigen Dämpfungsfaktor.
  • Seite 6: Bedienelemente Und Anschlüsse

    2.2 Übersicht In dieser Anleitung befinden sich hinter den Bezeichnungen der einzelnen Elemente Nummern, die sich auf die nachfolgenden Zeichnungen beziehen. 2.2.1 Fronten PA3.2, A3.2 PA5.2, A5.2 Ein- / Abschalttaste 5 - 9 Multifunktionsbedientasten Programmwahlschalter 10 Lautstärkesteller Betriebsanzeige-LED 11 Kopfhöreranschluß...
  • Seite 7: Rückwände

    2.2.2 Rückwände PA3.2, A3.2 21 22 24 25 PA5.2, A5.2 21 22 24 25 12 - 14 Digitaleingänge (Option) 25 Anschluß für externes Infrarotsignal 15 Antennenbuchse UKW (Option) 26 Schaltausgänge 16 Anschluß für Plattenspieler (Option) 27 Hauptausgang 2 (XLR) 17 Erdanschluß für Plattenspieler...
  • Seite 8: Einbau Von Steckkarten

    2.3 Einbau von Steckkarten Optional sind drei Erweiterungskarten erhältlich: Eine D/A-Wandlerkarte, eine Tunerkarte und eine Phonokarte. Hierfür sind auf der Rückwand drei Steckplätze vorhanden. HINWEIS: Die Stecker der einzelnen Karten sind unterschiedlich hoch angebracht. Daher paßt z.B. eine Tunerkarte nicht in den Steckplatz der für die Phonokarte vorgesehen ist. Achten Sie daher bitte bei der Installation darauf, daß...
  • Seite 9: Aufstellung Und Kühlung

    2.5 Aufstellung und Kühlung Die Kühlöffnungen in Boden und Rückwand gewährleisten ausreichende Wärmeabfuhr, wenn das Gerät frei aufgestellt ist. Aufstellung im Rack ist problemlos möglich, sofern der über dem Gerät befindliche Fachboden mindestens 5 cm Abstand vom Gerätedeckel hat. Bei Unterbringung in einem Schrank achten Sie bitte darauf, daß...
  • Seite 10: Anschluß Der Lautsprecher

    Rechter und linker Kanal müssen gleiche Polung der Lautsprecher aufweisen. 2.12 Anschluß der Endverstärker (PA3.2, PA5.2) Zum Anschluß von Endstufen besitzen PA3.2 und PA5.2 zwei NF-Ausgänge (Cinch: 24, XLR: 27), die (von hinten betrachtet!) rechte Buchse ist für den linken Kanal, die linke Buchse für den rechten Kanal vorgesehen.
  • Seite 11: Kopfhörerbetrieb / Fronteingang

    2.14 Kopfhörerbetrieb / Fronteingang 2.14.1 Kopfhörer Zum Anschluß eines Kopfhörers ist rechts an der Front eine 3,5-mm-Klinkenbuchse (11) vorhanden. Solange der Kopfhörer angeschlossen ist, schalten sich die NF- und Lautsprecherausgänge (24, 27, 3, 31, 32) automatisch ab. 2.14.2 Fronteingang Die Frontbuchse läßt sich alternativ auch als Eingang zum Anschluß eines MP3-Players oder ähnlicher Geräte verwenden.
  • Seite 12: Bedienung Der Grundfunktionen

    3. Bedienung der Grundfunktionen 3.1 Erstes Einschalten / Selbsttest Beim ersten Einschalten der Netzspannung wird zunächst ein Selbsttest durchgeführt. Das Gerät überprüft Konfiguration und Funktionsfähigkeit der eingebauten Module. Dieser Vorgang wird im Display (4) angezeigt. Danach schaltet es auf standby. 3.2 Gerät ein- / ausschalten Mit der Taste power (1) können Sie zwischen Betrieb und dem stromsparenden Standby-Modus hin- und her schalten.
  • Seite 13: Bedienung Des Tuners

    3.5 Bedienung des Tuners (Option) Wenn der Tuner gewählt ist, können Sie dessen Grundfunktionen mit den 5 Tasten (5 - 9) unter dem Display bedienen. Erweiterte Einstellungen (RDS-Anzeige, mono/stereo, Suchlaufart usw) sind über das Menü möglich (vgl. 4.1 - 5). 3.5.1 Sendersuchlauf / manuelle Sendereinstellung Je nachdem, ob der Suchlaufmodus auf manuell oder automatisch eingestellt wurde (vgl.
  • Seite 14: Erweiterte Einstellungen

    4. Erweiterte Einstellungen Ihr EVOLUTION-Verstärker besitzt über die Grundfunktionen hinaus sehr viele Möglichkeiten der individuellen Anpassung an Ihre persönlichen Anforderungen. Diese Funktionen sind über ein Menü zugänglich, das über die Taster (5 - 9) unter dem Display bedienbar ist. Die mittlere Taste (7) ist mit MENU beschriftet.
  • Seite 15: Set Treble

    In Stellung BYPASS ist die Klangstellerelektronik abgeschaltet (die vorher gemachten Einstellungen bleiben jedoch gespeichert). In Stellung ACTIVE ist die Klangstellerelektronik aktiv. Sie wird jedoch trotzdem abgeschaltet wenn eine neutrale Einstellung (Bass = 0, Treble= 0, Loudness = OFF) gewählt wurde. HINWEIS: Wenn tone control auf BYPASS eingestellt ist, werden die Menüpunkte "set bass", "set treble"...
  • Seite 16: Set Poweramp

    4.12 set poweramp (nur A3.2, A5.2) / schaltbare Lautsprecherausgänge 4.12.1 EVOLUTION A3.2 Mit dieser Funktion können Sie die eingebaute Endstufe abschalten. Das ist sinnvoll, wenn Sie über den Vorverstärkerausgang eine separate Endstufe angeschlossen haben. Die gewählte Einstellung wird dauerhaft gespeichert, kann aber jederzeit durch erneutes Aufrufen des Menüs rückgängig gemacht werden. 4.12.2 EVOLUTION A5.2 Mit dieser Funktion lassen sich die beiden schaltbaren Lautsprecherausgänge aktivieren / abschalten.
  • Seite 17: Pflege Des Gehäuses

    6. Pflege des Gehäuses Oberfläche und Druck des Gehäuses sind weitgehend kratzfest. Es kann mit milder Seifenlauge oder einem Glasreiniger und einem weichen, nicht fusselnden Staubtuch gereinigt werden. ACHTUNG: Beim Reinigen darf keinesfalls Flüssigkeit in das Gehäuseinnere gelangen. Zudem sollte vor dem feuchten Abwischen aus Sicherheitsgründen das Netzkabel gezogen werden.
  • Seite 18: Garantiebestimmungen

    8. Garantiebestimmungen Bei der Fertigung Ihres AVM Gerätes haben wir größte Sorgfalt walten lassen und das Gerät ausgiebigen Tests unterzogen. Sollte wider Erwarten ein Fehler auftreten, den Sie oder Ihr Fachhändler nicht beseitigen können, dann reparieren wir Ihr Gerät innerhalb der gesetzlichen Gewährleistungsfrist von 24 Monaten kostenlos.
  • Seite 19: Technische Daten

    9. Technische Daten 9.1 Vorverstärker EVOLUTION PA3.2 / PA5.2 Verstärker Eingangsempfindlichkeit (Ua = 1V) 60 mV (20 mV – 180 mV einstellbar) Eingangsimpedanz Hochpegel XLR 13,6 kOhm Eingangsimpedanz Hochpegel Cinch 6,8 kOhm Ausgangsimpedanz Pre out Cinch 6,8 kOhm Ausgangsimpedanz Pre out XLR 6,8 kOhm Störabstand...
  • Seite 20: Steckkarten

    9.4 Steckkarten (Option) Phonokarte Eingangsempfindlichkeit 50 µV – 10 mV ( einstellbar) Eingangsimpedanz MM 47 kOhm // 100 - 450 pF (einstellbar) Eingangsimpedanz MC 75 Ohm - 1 kOhm (einstellbar) Störabstand MM (5mV / 1kHz) 83 dB(A) Störabstand MC (0,5 mV / 1 kHz) 79 dB(A) Frequenzgang <...
  • Seite 21: Anhang

    10. Anhang 10.1 personal setup Hier läßt sich das Gerät individuell anpassen. Schalten Sie zum Aufrufen des Expertsetup das Gerät mit dem POWER-Taster (1) auf standby. Halten Sie nun die Taste rechts unter dem Display (9) gedrückt und schalten Sie das Gerät wieder ein. Im Display erscheint: "***personal setup***.
  • Seite 22: Gain Fix/Variable

    10.1.5 gain fix / variable Bei einer Surround-Anlage wird die Einpegelung aller Kanäle, sowie das Bass-Management am Decoder vorgenommen. Diese Einstellung darf nicht verändert werden, weil sonst die Balance der Kanäle untereinander nicht mehr stimmt. Für diesen Fall ist die gain-fix-Funktion gedacht. Damit können Sie eine der drei Hochpegeleingänge (wählbar mit den Tasten ITEM (5, 6)) mit fest eingestellter Verstärkung...
