Inhaltsverzeichnis
Verwandte Anleitungen für Jay-tech S5
Inhaltszusammenfassung für Jay-tech S5
-
Seite 2: Inhaltsverzeichnis
INHALT VORSICHTSMAßNAHMEN ........................1 HAFTUNGSAUSSCHLUSS ........................1 WERKSEINSTELLUNGEN ........................1 VORBEREITUNG ............................ 2 EINLEITUNG ............................2 AKKU EINLEGEN ..........................4 SPEICHERKARTE INSTALLIEREN ....................4 GRUNDLEGENDE BEDIENUNG ......................5 DV EIN-/ABSCHALTEN ........................5 DATUM UND ZEIT EINSTELLEN ......................5 SPEICHERKARTE FORMATIEREN ....................5 ZWISCHEN MODI UMSCHALTEN ...................... -
Seite 3: Vorsichtsmaßnahmen
Vielen Dank, dass Sie diese Kamera gekauft haben. Bitte lesen Sie die Bedienungsanweisungen zur Gewährleistung eines korrekten Einsatzes der Kamera aufmerksam durch. Bewahren Sie die Anleitung nach dem Lesen an einem sicheren Ort auf, damit Sie später darin nachschlagen können. VORSICHTSMAßNAHMEN Bitte achten Sie darauf, die nachstehend beschriebenen Vorsichtsmaßnahmen vor der ... -
Seite 4: Vorbereitung

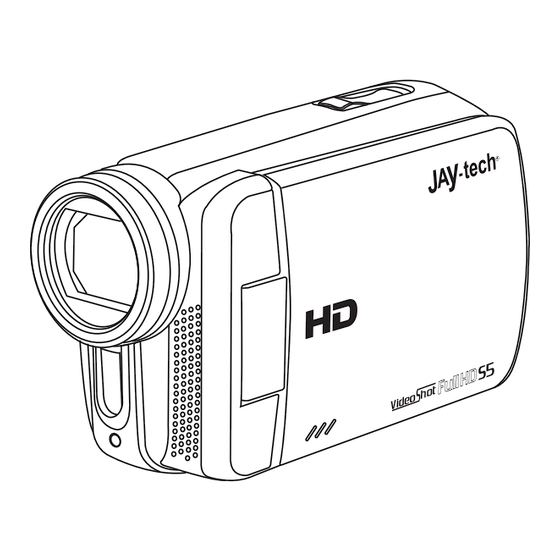

VORBEREITUNG EINLEITUNG 1. LCD-Touchscreen 9. OK-/Menütaste 2. Aufwärts-/Wiedergabetaste 10. Rechts-/LED-Lampentaste 3. Ein-/Austaste 11. USB-Anschluss 4. T-/Vergrößern-Taste 12. HDMI-Anschluss 5. W-/Verkleinern-Taste 13. Abwärtstaste 6. Modus-Taste 14. Linkstaste 7. Lade-LED 15. Integrierter Lautsprecher 8. Auslöser VS-FHDS5 DE/1602.V01... - Seite 5 16. Objektiv 18. Selbstauslöser-LED 17. Integriertes Mikrofon 19. LED-Lampe 20. Ö se für Handschlaufe 23. Speicherkartenschlitz 21. Stativhalterung 24. Abdeckung von Akku-/Speicherkartenfach 22. Akkufach VS-FHDS5 DE/1602.V01...
-
Seite 6: Akku Einlegen
AKKU EINLEGEN 1. Schieben Sie die Abdeckung des Akku-/Speicherkartenfachs auf. 2. Legen Sie den Akku richtig herum ein, sodass der Akkuriegel den Akku fixiert. 3. Zum Entfernen des Akkus verschieben Sie den Akkuriegel und der Akku springt aus dem Akkufach heraus. -
Seite 7: Grundlegende Bedienung
GRUNDLEGENDE BEDIENUNG DV EIN-/ABSCHALTEN Es gibt zwei Möglichkeiten, den DV ein- und auszuschalten. 1. Der DV kann durch Aufklappen des LCD-Bildschirms oder durch Betätigung der Ein-/Austaste eingeschaltet werden. 2. Der DV kann durch Zuklappen des LCD-Bildschirms oder durch Betätigung der Ein-/Austaste ausgeschaltet werden. -
Seite 8: Zwischen Modi Umschalten
ZWISCHEN MODI UMSCHALTEN Es gibt drei Modi: ANZEIGE BEZEICHNUNG BESCHREIBUNG Aufnahmemodus Zur Fotoaufnahme Videomodus Zur Aufnahme von Videoclips Wiedergabemodus Zur Wiedergabe Drücken Sie zum Umschalten zwischen den Modi die Modus-Taste (alternativ können Sie antippen). ANZEIGE AM LCD-BILDSCHIRM Videomodus 1. Symbol des Videomodus 5. -
Seite 9: Aufnahmemodus
Aufnahmemodus 1. Symbol des Aufnahmemodus 6. ISO-Wert 2. Belichtungswert Auto 3. Weißabgleich ISO 100 4. Selbstauslöser ISO 200 Eine ISO 400 2-Sekunden-Timer 7. Bildstabilisierungssymbol 5-Sekunden-Timer 8. Zeit 10-Sekunden-Timer 9. Datum 5. Szene 10. Akkustand 11. Speicherkarte eingesteckt Auto 12. Fotoqualität Landschaft Normal Portrait... -
Seite 10: Wiedergabemodus
Wiedergabemodus Bei Fotos 1. Symbol des Wiedergabemodus 2. Datum 3. Zeit 4. Akkustand 5. Dateinummer/Gesamtanzahl Dateien 6. Fotoauflösung Bei Videoclips 1. Symbol des Wiedergabemodus 2. Videoclip-Symbol 3. Akkustand 4. Dateinummer/Gesamtanzahl Dateien 5. Zeit 6. Videogröße VS-FHDS5 DE/1602.V01... -
Seite 11: Menü
MENÜ EINRICHTUNGSMENÜ 1. Drücken Sie zum Aufrufen des Einrichtungsmenüs die OK-/Menütaste. 2. Wählen Sie mit der Aufwärts-/Abwärtstaste das gewünschte Element, drücken Sie zum Aufrufen der Einstellung erneut die OK-/Menütaste. ELEMENT BESCHREIBUNG On (Ein) Zur Anzeige von Datum/Zeit im Bild Date (Datum) Off (Aus) Zum Abbrechen der Anzeige von Datum/Zeit (Datums- und Zeitstempel) -
Seite 12: Menü Im Videomodus
MENÜ IM VIDEOMODUS Zum Aufrufen des Videomodus drücken Sie wiederholt die Modus-Taste bzw. tippen wiederholt auf das Modussymbol, bis erscheint. Drücken Sie zum Aufrufen des Menüs die OK-/Menütaste. ELEMENT BESCHREIBUNG 1080P 1920 x 1080 bei 25 Bildern/s 720P 1280 x 720 bei 30 Bildern/s Size (Größe) (Videogröße) 640 x 480 bei 30 Bildern/s... -
Seite 13: Menü Im Wiedergabemodus
Auto / 100 / 200 / 400 Scene Mode Auto / Scenery (Landschaft) / Portrait / Night Scenery (Nachtlandschaft) / Night (Szenenmodus) Portrait (Nachtportrait) / High Sensitivity (Hohe Empfindlichkeit) / Beach (Strand) Off (Aus) Zum Abbrechen von Gesichts- und Lächelerkennung Face Detect Face Detect (Gesichtserkennung) -
Seite 14: Videoaufnahme
VIDEOAUFNAHME 1. Stecken Sie eine Speicherkarte in den DV. 2. Schalten Sie den DV ein; stellen Sie ihn mit der Modus-Taste oder durch direktes Antippen des Modussymbols am Bildschirm auf den Videomodus ein. 3. Betätigen Sie zum Starten oder Beenden der Aufnahme den Auslöser. HINWEISE: Verwenden Sie zum Zoomen die Vergrößern- / Verkleinern-Taste. -
Seite 15: Fotos Wiedergeben
FOTOS WIEDERGEBEN Wenn Sie Einzelheiten eines Fotos erkunden möchten: 1. Drücken Sie zunächst zum Vergrößern des Fotos die Taste T/Vergrößern. 2. Drücken Sie zum Anpassen der Fotogröße T/Vergrößern und W/Verkleinern. 3. Drücken Sie zum Aufrufen die OK-/Menütaste. 4. Erkunden Sie die Einzelheiten des Bildes mit den Richtungstasten; zudem können Sie mit den Tasten T/Vergrößern und W/Verkleinern erneut dir Fotogröße anpassen. -
Seite 16: Softwareinstallation
SOFTWAREINSTALLATION Auf der mitgelieferten Software-CD befinden sich Treiber und Software zu Ihrer Videokamera. Legen Sie die CD in Ihr CD-Laufwerk ein und öffnen Sie sie, doppelklicken Sie dann auf „Start“; ein Installationsmenü erscheint wie nachstehend gezeigt: Die folgende Software wird aufgelistet: Bedienungsanleitung ... -
Seite 17: Technische Daten
TECHNISCHE DATEN Sensor 5-Megapixel-CMOS Display 7,6-cm-TFT-Touchscreen (3 Zoll) Fokusbereich 150 cm bis unendlich Linse F / 2,8, f = 5,3 mm Auslöser Elektronischer Auslöser: 1/2 – 1/2000 Sek. [12M]: 4000 x 3000 [10M]: 3648 x 2736 [9M]: 3456 x 2592 Fotoauflösung [8M]: 3264 x 2448 [7M]: 3072 x 2304... -
Seite 18: Serviceabwicklung
SERVICE-ABWICKLUNG Sollten Sie Grund zu Beanstandung haben oder Ihr Gerät weist einen Defekt auf, wenden Sie sich an Ihren Händler oder setzen Sie sich bitte mit der Serviceabteilung der Firma JAY-tech GmbH in Verbindung, um eine Serviceabwicklung zu vereinbaren. Servicezeit: Mo - Do von 8.00 Uhr bis 17.00 Uhr...
