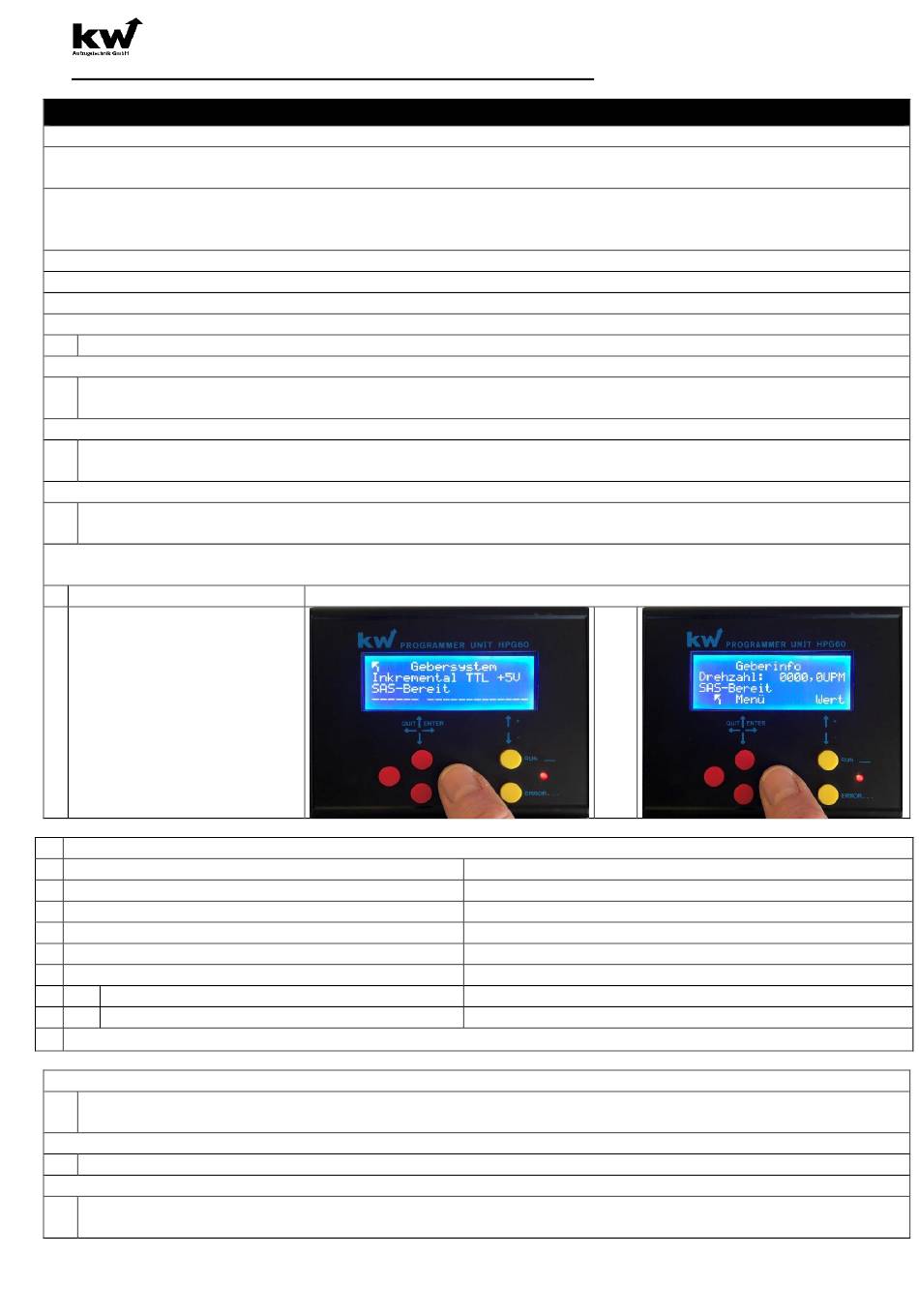

3.4b Menü A4 MOTOR / GETRIEBE – Synchron mit ABS-Geber
Asynchronmaschine / Synchronmaschine >
Betrieb: Normalbetrieb / Betrieb im Leerlauf
Maschinentyp: Universal
zahl einstellen
Wird ein vorprogrammierter Motortyp eingestellt, so werden alle erforderlichen Parameter wie Motor-
polzahl, Geberoffset und diverse Regelungseinstellungen automatisch auf diesen Motortyp voreinge-
stellt.
Ziehl-Abegg ZETASYN SM700 - SM850 – SM860 - ZETATOP SM132-190-160 – 200 – 225 – 250 ..
DAF210 - DAF270 - SC300 – SC400 -SC500 -PMC125 / 145 / 170
Thyssen:
SASSI, Alpha, SWISS TRACTION, SAD, WITTUR, XINDA, LOHER...
Motor-Typenschild Motorpolzahl:
Den Wert für die Motorpolzahl findet man auf dem Motortypenschild / Datenblatt.
Motor-Typenschild max.Drehzahl:
Den Wert für die max.Drehzahl findet man auf dem Motortypenschild / Datenblatt. Vor Inbetriebnahme
auf die maximale Anlagendrehzahl einstellen.
Motor-Typenschild Nennstrom
Den Wert für den Nennstrom findet man auf dem Motortypenschild. Auf den maximalen Strom während
einer Konstantfahrt mit leerer Kabine abwärts einstellen.
Motor-Drehfeld
Dreht der Motor in die falsche Richtung (Kommando "AUF", Motor fährt aber "AB"), kann das Drehfeld in
diesem Menü von [RECHTS] auf [LINKS] abgeändert werden.
Gebersystem- Typ: Hier wurde die Variante mit ABS.Gern gewählt
Eingabe des Gebertyps:
- Resolver
- SSI +5V
- EnDat +5V
- BiSS +5V
- SIN/COS 1Vss
- Hiperface +8V
- BISS-C +5V
- Inkremental TTL
- Inkremental Sin/Cos +5V
- Inkremental HTL
Untermenü Gebersystem ABS-Geber:
Geberinfo: Drehzahl: 0000,0UpM
Geberinfo: Spur-A: - Spur-B: *
Geberinfo: Winkel: xxx,xx°
Geberinfo: Vervielfachung: x16
Geberinfo: Geberspannung IST: 05,0V
Geberinfo: Geberspannung SOLL: 05,0V
GEinstellung Überwachung Start:
GEinstellung Überwachung Fahrt:
Rückkehr ins Menü A4 Motor / Getriebe – Synchronmaschine: >TASTER QUIT drücken! <
Gebersystem- Auflösung
Eingabe der Impulszahl pro Umdrehung des Absolutwertgebers. Mögliche Eingaben: [ 512 / 1024 / 2048
/ 4096 ]
Gebersystem- Offsetwinkel
Hier sollte nach Herstellervorgabe der Offsetwinkel des Absolutwertgebers eingestellt werden.
Gebersystem- Drehrichtung
Sollte bei der Inbetriebnahme der Fehler "RICHTUNG FALSCH" erscheinen oder der Motor nicht losdre-
hen, dann in diesem Menü von [RECHTS] auf [LINKS] ändern.
GOLIATH-90-V126-D

Synchronmaschine Seil mit ABS-Geber

Mit dieser Einstellung kann man die Maschine mit der Motorpolzahl und Dreh-
Umschaltung ins Untermenü Gebersystem über die ENTER-Taste
+5V
+15V
25.03.2020
Betriebsanleitung Goliath-90
>
-> aktuelle Motordrehzahl
-> aktuelle Impulse A-B-Spur
-> aktueller Rotorlagewinkel
-> nur bei Sin/Cos>>-Geber vorhanden
-> Geberversorgungsspannung vorgegeben
-> gemessene Geberversorgungsspannung
1500 ms ( Toleranzzeit Geberausfallüberwachung )
500 ms ( Toleranzzeit Geberausfallüberwachung )
60
