Wichtige Informationen

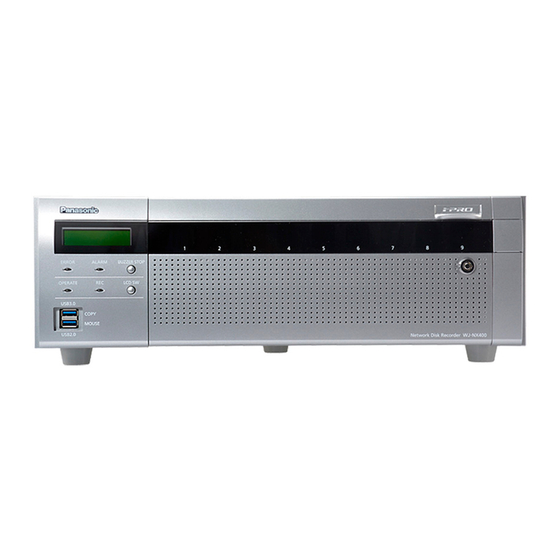

Netzwerk-Diskrekorder
WJ-NX400K
Modell-Nr.
WJ-NX400K/G
Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses
Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit.
Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic WJ-NX400
Inhaltszusammenfassung für Panasonic WJ-NX400
- Seite 1 Wichtige Informationen Netzwerk-Diskrekorder WJ-NX400K Modell-Nr. WJ-NX400K/G Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit. Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.
-
Seite 2: Sicherheitsinformationen
Sicherheitsinformationen VORSICHT STROMSCHLAGGEFAHR NICHT ÖFFNEN : Wechselstromsymbol VORSICHT: WEDER DECKEL NOCH RÜCKPLATTE ABNEHMEN, UM DIE GEFAHR EINES VORSICHT: ELEKTRISCHEN SCHLAGS ZU VERMEIDEN. DAS GERÄT ENTHÄLT KEINE BAUTEILE, DIE VOM Bevor Sie dieses Produkt anschließen oder in Betrieb nehmen, bitte das Schild auf der Unterseite durchlesen. KUNDEN GEWARTET WERDEN KÖNNEN. -
Seite 3: Wichtige Sicherheitsinstruktionen
Sicherheitsinformationen (Fortsetzung) Wichtige Sicherheitsinstruktionen 1) Bitte lesen Sie diese Instruktionen aufmerksam durch. 2) Bewahren Sie die Instruktionen sorgfältig auf. 3) Befolgen Sie alle Warnungen. 4) Befolgen Sie alle Instruktionen. 5) Verwenden Sie dieses Gerät niemals in der Nähe von Wasser. 6) Reinigen Sie dieses Gerät nur mit einem trockenen Tuch. -
Seite 4: Inhaltsverzeichnis
Inhalt Sicherheitsinformationen ....................... 2 Wichtige Sicherheitsinstruktionen ............................. 3 Einführung ..........................5 Vorwort ...................................... 5 Standardzubehör ..................................6 Anwenderhandbücher ................................6 Systemanforderungen für den PC............................. 7 Warenzeichen und eingetragene Warenzeichen ........................7 Abkürzungen ..................................... 7 GPL/LGPL ....................................8 Copyright ....................................8 Haftungsausschluss .................................. -
Seite 5: Einführung
Einführung Vorwort Die Netzwerk-Diskrekorder WJ-NX400K und WJ-NX400K/G (nachfolgend Rekorder) mit H.265 CODEC sind für den Einsatz in H.265-Überwachungssystemen und die Aufzeichnung von Bildern/Ton von bis zu 64 Netzwerkkameras (nachfolgend Kameras) auf Festplattenlaufwerken bestimmt (HDD). Die Anzahl der an das System anschließbaren Kameras (64 Kameras im Fall des Basissystems) kann mithilfe des käuflich erhältlichen Zusätzlichen Kamera-Kit (WJ-NXE40, WJ-NXE40W) auf 96 bzw. -
Seite 6: Standardzubehör
Die neuesten Informationen über geeignete Kameras sowie über Funktionen, die durch eine Firmware-Aktualisierung hinzugefügt bzw. geändert werden, finden Sie auf der Support-Webseite von Panasonic (https://security.panasonic.com/support). Das Aussehen im Dokument kann vom tatsächlichen enthaltenen Produkt im Betrieb aufgrund von Verbesserungen des... -
Seite 7: Systemanforderungen Für Den Pc
• Informationen über die zuletzt durchgeführten Verifizierungen des Betriebs in Verbindung mit den unterstützten Betriebssys- temen und Web-Browsern finden Sie auf der Support-Webseite von Panasonic (https://security.panasonic.com/support). • Bei Verwendung eines PC, der den obigen Anforderungen nicht entspricht, können Probleme wie langsame Bildgabe oder Steckenbleiben des Browsers auftreten. -
Seite 8: Gpl/Lgpl
Haftungsausschluss Panasonic i-PRO Sensing Solutions Co., Ltd. IST UNTER ANDEREM IN KEINEM DER UNTEN AUFGEFÜHRTEN FÄLLE GEGENÜBER JURISTISCHEN PERSONEN ODER PERSONEN HAFTBAR, ES SEI DENN ES HANDELT SICH UM DEN ERSATZ ODER DIE ZUMUTBARE WARTUNG DES PRODUKTS: (1) VERLUSTE ODER SCHÄDEN JEGLICHER ART, EINSCHLIESSLICH UND OHNE EINSCHRÄNKUNGEN UNMITTELBARER,... -
Seite 9: Netzwerksicherheit
Einführung (Fortsetzung) Netzwerksicherheit Da diese Einheit in einer Netzwerkkonfiguration eingesetzt wird, sollten folgende Sicherheitsrisiken beachtet werden. ① Durchsickern von Informationen über diese Einheit ② Böswilliger Gebrauch dieser Einheit für rechtswidrige Zwecke ③ Störung bzw. Sperrung dieser Einheit durch Personen mit böswilliger Absicht Der Benutzer ist dafür verantwortlich, sich durch die im Folgenden beschriebenen Maßnahmen gegen netzwerkbedingte Sicher- heitsrisiken zu schützen. -
Seite 10: Infos Über Das Zusätzliche Kamera-Kit (Option)
Einführung (Fortsetzung) Infos über das Zusätzliche Kamera-Kit (Option) Die Anzahl der an das System anschließbaren Kameras (64 Kameras im Fall des Basissystems) kann mithilfe des käuflich erhältli- chen Zusätzlichen Kamera-Kit (WJ-NXE40, WJ-NXE40W: Option) auf 96 bzw. 128 (Maximum) erhöht werden. Bezüglich Kame- ranummern siehe die folgende Tabelle. -
Seite 11: Vorsichtsmaßregeln
Vorsichtsmaßregeln Zur Installation an einen Fachhändler wenden. Keine Handlungen vornehmen, die zur Beschädigung Installationsarbeiten erfordern Fachkenntnisse und Erfahrung. des Netzkabels/-steckers führen können. Andernfalls besteht die Gefahr von Brand, elektrischem Das Netzkabel nicht beschädigen, umbauen, unter Kraftan- Schlag, Verletzungen oder Schäden an diesem Produkt. wendung biegen, verdrehen, strecken oder bündeln, und •... -
Seite 12: Vorsichtshinweise Für Den Betrieb
Zu Einzelheiten zur Änderung von Passwörtern siehe die sachten Datenverlust zu verhindern, empἀehlt es sich, Bedienungsanleitung (PDF) auf der Support-Internetseite von für die Beibehaltung einer Umgebungstemperatur von Panasonic. ca. +25 °C zu sorgen und Festplatten nach etwa 18.000 Betriebsstunden zu ersetzen. Stromversorgung Sie können die Betriebszeit jeder Festplatteneinheit unter... - Seite 13 • Wenn die Software des Produkts einen internen Fehler erkennt, der einen Neustart erfordert. Haftungsausschluss bezüglich Aufzeichnungen Panasonic übernimmt keinerlei Gewähr mittelbarer oder unmittelbarer Art für nicht stattgefundene Aufzeichnungen oder Bearbeitungen, einschließlich dem Verlust von Daten aus beliebigen Gründen oder Anlässen, ohne Ausschließung von Reparatur oder Wartung des Produkts und unabhängig...
-
Seite 14: Wichtige Bedienungselemente Und Ihre Funktionen
Wichtige Bedienungselemente und ihre Funktionen Vorderansicht ➀ ➁ ➂ ➃ ➄ ⑥ ⑦ ⑧ ⑫ ⑨ ⑩ ⑪ ① Fehleranzeige [ERROR] Festplatten-Statusanzeige (links) Zeigt den Betriebszustand der entsprechenden Blinkt, wenn ein Fehler auftritt, der ca. Probleme bei der Festplatte an. (☞ Seite 16) Steuerung des Systems durch den Rekorder verursa- Festplatten-Zugriffsanzeige (rechts) chen kann. - Seite 15 Wichtige Bedienungselemente und ihre Funktionen (Fortsetzung) ⑦ COPY-Port (USB3.0) [COPY] Zum Kopieren der auf der Festplatte gespeicherten Bild- und Tondaten ein externes Speichermedium (externe Festplatte, USB-Stick) an diesen Port anschließen. Ein externes Speichermedium kann auch mit dem COPY-Port auf der Rückseite angeschlossen werden. Verwenden Sie einen von beiden.
-
Seite 16: Hinter Der Vorderen Abdeckung
Wichtige Bedienungselemente und ihre Funktionen (Fortsetzung) Hinter der vorderen Abdeckung Die folgende Illustration zeigt, dass 9 Festplatteneinheiten mit entfernten "Halteklammern der Festplatteneinheiten" installiert sind. ➀ ➁ ➂ ➃ ➄ ➅ ➆ ① Festplatteneinheiten [Option] Im RAID1/RAID5-Betrieb zeigt dies an, dass die betreffende Festplatte die erste defekte ist. -
Seite 17: Rückenansicht
Wichtige Bedienungselemente und ihre Funktionen (Fortsetzung) Rückenansicht ➀ ➁ ➂ ➃ ➄ ⑥ ⑰ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ① Alarm/Steueranschluss [ALARM/CONTROL] ⑦ Netzwerk-Port (PC-Port) [PC] Hier erfolgt der Anschluss von externen Geraten, wie z.B. ein Den Rekorder über ein mit 10BASE-T, 100BASE-TX Sensor oder einem Sicherheitstürschalter, die Alarmsignale oder 1000BASE-T kompatibles Netzwerk an einen PC... -
Seite 18: Verwendung Der Netzkabelklemme
Wichtige Bedienungselemente und ihre Funktionen (Fortsetzung) ⑪ Hauptmonitor-Ausgangsstecker (HDMI) [A/V OUT MAIN] Diese Steckbuchse dient zum Anschluss eines HDMI- kompatiblen Monitors (Hauptmonitor). Darauf werden Live-Bilder, Aufzeichnungen oder das Setupmenü des Rekorders angezeigt. ⑫ Untermonitor-Ausgangsstecker (HDMI) [VIDEO OUT SUB] Diese Steckbuchse dient zum Anschluss eines HDMI- kompatiblen Monitors (Untermonitor). -
Seite 19: Anbringen Der Kabelklemmen (Für Die Befestigung Der Klemmleistenkabel)
Wichtige Bedienungselemente und ihre Funktionen (Fortsetzung) Anbringen der Kabelklemmen (für die Befestigung der Klemmleistenkabel) ① Stecken Sie die (mitgelieferten) Kabelklemmen in das Befestigungsloch der Kabelklemmen ein. ② Binden Sie die Kabel der ALARM/KONTROLL-Klem- men und der ALARMEIN-Klemmen mit den Kabelbin- dern der Kabelklemmen (mitgeliefert) fest. -
Seite 20: Benutzer/Host-Management
Benutzer/Host-Management Zum Zugriff auf den Rekorder berechtigte Benutzer und Hosts (PCs), die über ein Netzwerk, z.B. LAN, zum Zugriff auf den Rekorder berechtigt sind, müssen registriert werden. Bis zu 32 Benutzer können registriert werden. Folgende Benutzerinformationen können registriert werden. Gegenstand Beschreibung Benutzername Zum Einloggen in den Rekorder muss der Benutzername registriert werden. -
Seite 21: Festplatteneinheit
Festplatteneinheit Handhabung der Festplatteneinheiten Festplatten-Laufwerke werden in Form einer Festplatteneinheit (in einem Festplattenkanister gekapseltes Festplatten-Laufwerk) in den Rekorder eingebaut. Mit der Konstruktion als Festplatteneinheit wird bezweckt, den Einbau von Festplatten in den Rekorder und den Ausbau aus dem Rekorder zu erleichtern. Zum Erwerb, Einbau und Austausch von Festplatten-Laufwerken wenden Sie sich bitte an Ihren Fachhändler. -
Seite 22: Beim Transport Des Rekorders
Festplatteneinheit (Fortsetzung) Befestigen der Halteklammern der Festplatteneinheit Winkel ① ① Stecken Sie die Halteklam- mern der Festplatteneinhei- ten in die Winkelöffnung. ② Halteklammern der Festplatteneinheit ② Befestigen Sie die Halteklam- mern der Festplatteneinheit mit einer Schraube, während Sie sie nach links schieben. Beim Transport des Rekorders (1) Entnehmen Sie alle Festplatteneinheiten aus dem Rekorder oder bringen Sie die Halteklammern der Festplatteneinheit an und befestigen Sie sie mit Schrauben. -
Seite 23: Festplatteneinheit Im Rekorder Einbauen
Festplatteneinheit (Fortsetzung) Festplatteneinheit im Rekorder einbauen Die Illustrationen auf dieser Seite sind schematisch. Details der Form werden ausgelassen. Es ist möglich die Festplatteneinheit ohne eine Betriebsstopp zu installieren (außer beim Betrieb im RAID1-/RAID5- oder RAID6-Modus). Wenn die "Halteklammern der Festplatteneinheit" des Rekorders vor dem Versand im Werk befestigt wurden, entfernen Sie sie vor SCHRITT 2. -
Seite 24: Festplatteneinheiten Aus Dem Rekorder Entnehmen
Festplatteneinheit (Fortsetzung) Festplatteneinheiten aus dem Rekorder entnehmen Beim Entnehmen der Festplatteneinheit ist es erforderlich, zuerst das Entnahmeverfahren durchzuführen. Wenn Festplattenein- heiten ausgetauscht werden, muss das Trennungs-/Verlinkungsverfahren durchgeführt werden. Wichtig: • Bitte konsultieren Sie Ihren Fachhändler bezüglich des Entnahmeverfahrens/der Entnahme und dem Verbindungsverfahren/ der Installation der Festplatteneinheit. -
Seite 25: Fehlersuche
Fehlersuche Bitte überprüfen Sie das Gerät auf folgende Symptome, bevor Sie es in Service geben. Falls sich ein Problem durch die hier vorgeschlagenen Kontrollen und Abhilfen nicht beheben lässt oder hier nicht behandelt sein sollte, wenden Sie sich bitte an Ihren Fachhändler. Symptom Ursache/Abhilfe Seitenvermerk... - Seite 26 Fehlersuche (Fortsetzung) Symptom Ursache/Abhilfe Seitenvermerk Die Meldung "Kommunikati- • Sicherstellen, dass die Kamera vorschriftsmäßig und fest ange- Installations- onsfehler: Kam.cc" erscheint schlossen ist. handbuch auf dem Hauptmonitor. Die Kameraanschlüsse überprüfen. • Ist der Anschluss in Ordnung, kann ein gebrochenes Kabel vorlie- gen oder die Kamera kann defekt sein.
- Seite 27 Fehlersuche (Fortsetzung) Symptom Ursache/Abhilfe Seitenvermerk Im Display erscheitn die • Die Erweiterungseinheit auf die Vorgaben rücksetzen und neu Bedienungs- Anzeige "EXTu ERR INITIAL anschließen. anleitung ERR". (u: Gerätenummer) Die Fehleranzeige blinkt rot. • Es ist ein Systemfehler aufgetreten. Beraten Sie sich mit Ihrem Fachhändler.
-
Seite 28: Technische Daten
Technische Daten • Allgemeines Stromversorgung: WJ-NX400K: 120 V Wechselstrom, 60 Hz WJ-NX400K/G: 220 V bis 240 V Wechselstrom, 50 Hz/60 Hz Leistungsaufnahme: WJ-NX400K: 125 W (230 VA) WJ-NX400K/G: 125 W (245 VA) Betriebsumgebungstemperatur: Gehäuse: +5 °C - +45 °C Maus (Zubehör): +5 °C - +40 °C Betriebsumgebungs-Luftfeuchtigkeit: 5 % bis 90 % (nicht kondensierend) Max. - Seite 29 Technische Daten (Fortsetzung) *1 Spannungsfreier Arbeitskontakteingang +3,3 V Pullup-Widerstand etwa 23 kΩ *2 Offener Kollektorausgang Max. 24 V Gleichstrom, max. −200 mA *3 Max. +5 V ±0,5 V 200 mA *4 Hoch (ON) Gleichstrom 5 V/Niedrig (OFF) Gleichstrom 0 V •...
- Seite 30 Panasonic Corporation http://www.panasonic.com Panasonic i-PRO Sensing Solutions Co., Ltd. Fukuoka, Japan Authorised Representative in EU: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany © Panasonic i-PRO Sensing Solutions Co., Ltd. 2019 L1116-6119 PGQP2336TA...
