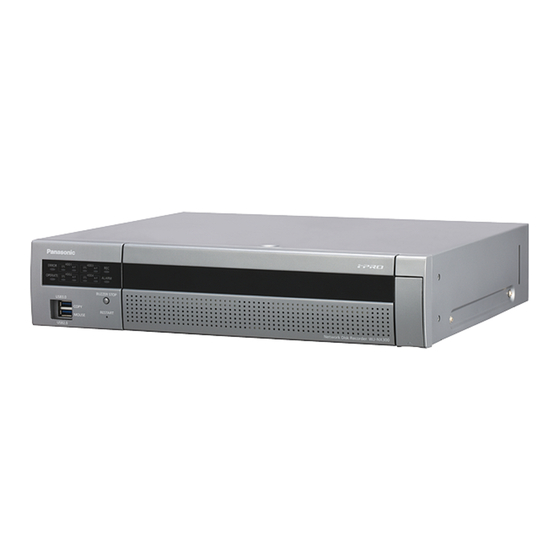

Panasonic WJ-NX300 Installationshandbuch
Vorschau ausblenden
Andere Handbücher für WJ-NX300:
- Wichtige informationen (24 Seiten) ,
- Bedienungsanleitung (211 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

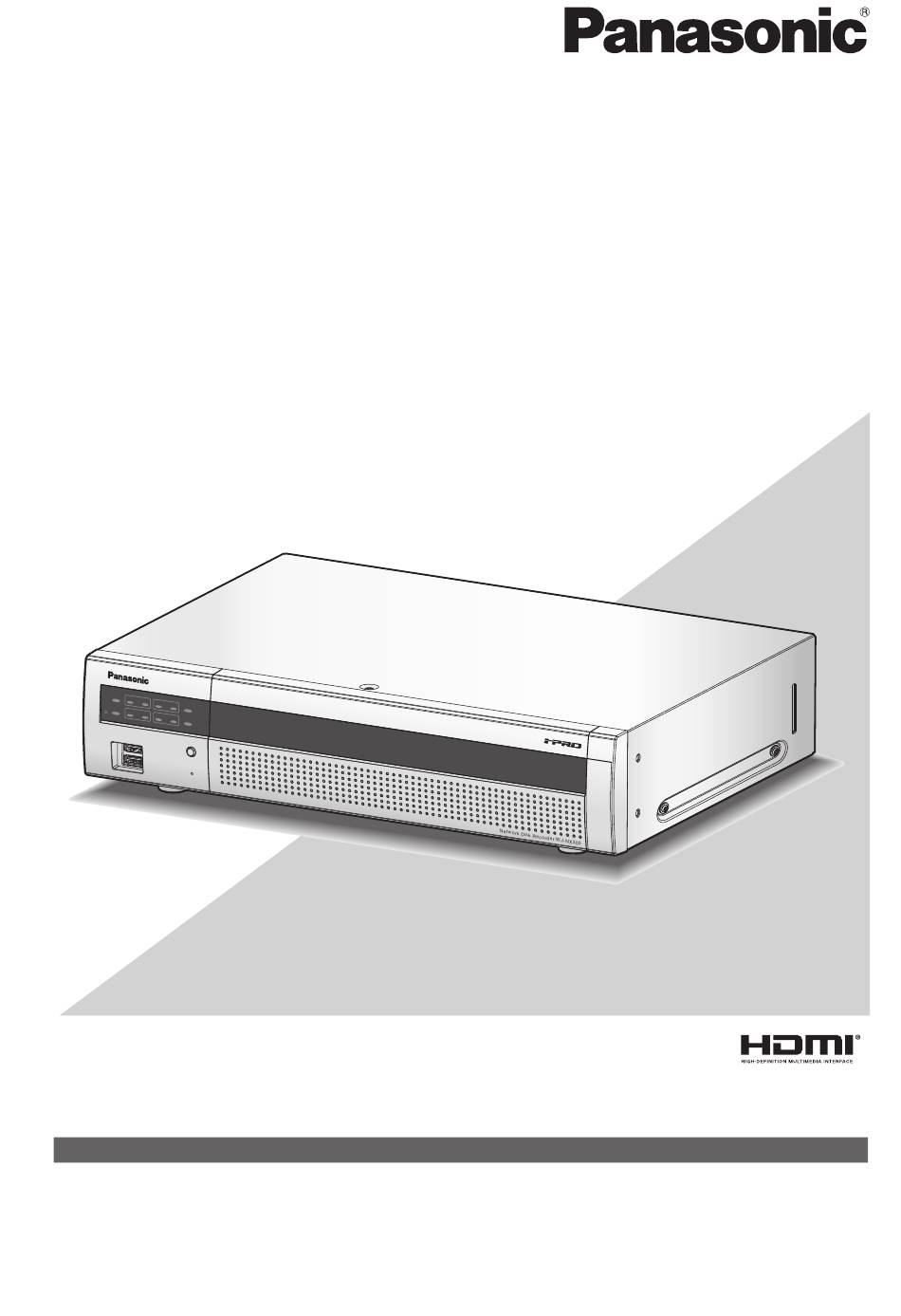

Installationshandbuch
Netzwerk-Diskrekorder
WJ-NX300K
Modell-Nr.
WJ-NX300K/G
Die Bedienungsanleitung (PDF) befindet sich auf der Support-Webseite von Panasonic (https://security.panasonic.com/download/).
Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses
Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit.
Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic WJ-NX300
Inhaltszusammenfassung für Panasonic WJ-NX300
- Seite 1 WJ-NX300K Modell-Nr. WJ-NX300K/G Die Bedienungsanleitung (PDF) befindet sich auf der Support-Webseite von Panasonic (https://security.panasonic.com/download/). Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit. Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.
-
Seite 2: Inhaltsverzeichnis
Inhalt Einführung ..........................4 Standardzubehör ..................................4 Anwenderhandbücher ................................4 Infos über das Zusätzliche Kamera-Kit (Option) ........................5 Über sichere Kommunikations-Kit (Option) ..........................5 Über die Business-Intelligence-Funktion (Option) ........................5 Informationen zur RAID-Funktion (Option) ..........................5 Vorsichtshinweise zur Installation ............................. 5 Allgemeine Bedienung ................................ - Seite 3 Benutzerverwaltung · Benutzer/Host-Management Sonstiges · Fehlersuche · Technische Daten Bedienungsanleitung Siehe die Bedienungsanleitung (PDF) auf der Support-Webseite von Panasonic für die folgenden Punkte. Setup über den Hauptmonitor · Allgemeiner Setup des Rekorders Einstellen von Datum/Zeit und Sprache [Datum/Language] Kamera-Setup [Kamera] Setup für Aufzeichnung/Ereignisse [REC/Ereignis]...
-
Seite 4: Einführung
Die neuesten Informationen über geeignete Kameras sowie über Funktionen, die durch eine Firmware-Aktualisierung hinzugefügt bzw. geändert werden, finden Sie auf der Support-Webseite von Panasonic (https://security.panasonic.com/support). Das Aussehen im Dokument kann vom tatsächlichen enthaltenen Produkt im Betrieb aufgrund von Verbesserungen des... -
Seite 5: Infos Über Das Zusätzliche Kamera-Kit (Option)
Folgende Standorte sind zu vermeiden: Das Produkt ist für den Einsatz in Innenräumen bestimmt. • Orte mit starker Sonneneinstrahlung Panasonic übernimmt keine Verantwortung für • Orte, die starken Vibrationen und Erschütterungen aus- Verletzungen oder Sachschäden, die aus der gesetzt sind Installation oder Bedienung resultieren, die nicht wie in •... - Seite 6 Einführung (Fortsetzung) • Orte in der Nähe der Geräte, die laute Geräusche und Vibrationen durch Schalldruck erzeugen • Orte, die zur Kondensatbildung neigen oder extremem Temperaturwechsel oder hoher Feuchtigkeit ausgesetzt sind • Orte, wo Dampf und ölige Dünste erzeugt werden, z.B. eine Küche •...
- Seite 7 Einführung (Fortsetzung) Wichtig: • Einen geeigneten Stecker verwenden. Andernfalls kön- nen Störungen wie schlechter Kontakt auftreten. Im schlimmsten Fall kann der Steckverbinder des Produkts beschädigt werden. Keine Flüssigkeiten wie Wasser enthaltende Behälter in der Nähe des Produkts aufstellen. Falls Flüssigkeit auf dem Produkt verschüttet wird, kann dies zu einem Brand oder elektrischen Schlag führen.
-
Seite 8: Allgemeine Bedienung
Einführung (Fortsetzung) Allgemeine Bedienung Dieser Abschnitt erläutert nur den Betrieb einer Maus und der Soft-Tastatur sowie den Bildschirm Einstellungen. Die Bedienung des Rekorders kann über die an den Mausanschluss entweder auf der Rückseite oder auf der Vorderseite ange- schlossene Maus (Zubehör) erfolgen. Der Rekorder kann auch über den Web-Browser eingestellt und teilweise bedient werden. -
Seite 9: Gebrauch Der Onscreen-Tastatur
Einführung (Fortsetzung) Gebrauch der Onscreen-Tastatur Zeichen für die Einstellungen über die Onscreen-Tastatur eingeben. Anklicken des Symbols [ ] neben dem Eingabefeld ruft die Onscreen-Tastatur auf; zur Zeicheneingabe die entsprechenden Tasten auf der Tastatur anklicken. Anzeige der Onscreen-Tastatur Eingabefeld Pull-Down-Menü für Sprachwahl Durch Anklicken der [▼]-Taste die Sprache für die Zeicheneingabe wählen. -
Seite 10: Setupmenü
Einführung (Fortsetzung) Setupmenü Die Konfigurierung des Setupmenüs muss vor der Inbetriebnahme des Rekorders vorgenommen werden. Das Setupmenü ist in drei Niveaus unterteilt. Auf der "Schnellstart"-Seite können die für den Betrieb des Rekorders unbedingt erforderlichen Einstellungen durchgeführt werden, während für andere Einstellungen die werkseitigen Vorgaben beibehalten wer- den. -
Seite 11: Bedienungsschema
Bedienungsschema • Professionell Kenntnisse über und Erfahrung mit Netzwerken und Festplatteneinheiten sind für die Einstellungen und Veränderungen der Bedienung erforderlich. • Der Hauptmonitor wird für die Einstellungen benötigt. * Die Einstellungen können über einen Web-Browser auf dem PC (Siehe Bedienungsanleitung (PDF)) durchgeführt werden. •... -
Seite 12: Betrieb Starten
Falls erforderlich, detaillierte Einstellungen für jede Funktion Setup durchführen. ☞ Bedienungsanleitung (PDF-Datei auf der Support- Webseite von Panasonic) Wenn das Kamerabild auf dem Hauptmonitor oder dem Betrieb starten Web-Browser angezeigt wird und aufgezeichnet oder abge- spielt werden kann, ist der Rekorder betriebsbereit. -
Seite 13: Lizenz Einholen (Registration Key)
1 Lizenz einholen (Registration Key) Verwahren Sie die mit dem Rekorder bereitgestellt "Activation Key Card" in der Nähe. Zum Einholen des "Registration Key" des Rekorders den Anweisungen auf der beiliegenden Activation Key Card folgen. Wenn mehr Kameras angeschlossen werden sollen, fordern Sie die Nummer des Registration-Key der zusätzlichen Kameralizenz gemäß... -
Seite 14: Installation Der Festplatte
2 Installation der Festplatte Vor dem Einbau von Festplatten-Laufwerken die Stromversorgung des Rekorders ausschalten. Die Vorgehensweise zum Austausch von Festplatten-Laufwerken ist dieselbe wie beim Einbau. Wenn ausschließlich für die Wiedergabe bestimmte Festplatten-Laufwerke eingebaut oder ausgetauscht werden (die vorher für die Aufzeichnung verwendet wurden), muss Verlinkung durchgeführt werden. -
Seite 15: (Beim Austausch Der Festplatten)
2 Installation der Festplatte (Fortsetzung) Schritt 3 Schritt 4 Einsetzen der Festplatte in die Halterung Einsetzen der Festplattenhalterung Die Festplatte unter Verwendung von 4 Festplatten- Die Festplattenhalterung einsetzen und die zuvor in Schritt 2 Befestigungsschrauben (Zubehör) befestigen. entfernten Festplattenhalterungsschrauben (×2) zur Sicherung Die Schrauben in der Reihenfolge ①... -
Seite 16: Rack-Einbau
3 Rack-Einbau Den Rekorder in ein 19"-Rack nach EIA Standard einbauen Schritt 3 (Tiefe: mindestens 550 mm). Den Rekorder mit den vier Rack- Befestigungsschrauben im Rack befestigen. Anmerkung: Mit den Rack-Befestigungsschrauben (×4) sichern. • Für den Rack-Einbau vier Schrauben M5 × 12 (vor Ort Anzugsmoment: 2,0 N·m~2,4 N·m zu beschaffen) verwenden. -
Seite 17: Anordnung Im Rack
3 Rack-Einbau (Fortsetzung) Anordnung im Rack Das ist ein Beispiel, bei dem der Rekorder und die Erweiterungseinheit (WJ-HXE400 (Option), max. 2 Einheiten) auf dem Gestell montiert werden. Rekorder und Erweiterungseinheiten über das der Erweiterungseinheit beiliegende Anschlusskabel (1,5 m) verbinden. (☞ Seite 22) Einen 1U ent- Andere Einheit, obere Rackseite sprechenden... -
Seite 18: Anschlüsse
4 Anschlüsse Anschluss von Kameras und der Maus Bis zu 32 Kameras können über einen PoE-Hub an den Kamera/PC-Port des Rekorders angeschlossen werden. Für den Anschluss zwischen Rekorder und PoE-Hub ein Ethernet-Kabel (geradlinig) verwenden. Die mitgelieferte Maus an den Mausanschluss auf der Vorder- oder Rückseite des Rekorders anschließen. Rekorder Ethernet-Kabel (vor Ort zu beschaffen): Kategorie 5e oder besser (geradlinig) für WJ-NX300K,... -
Seite 19: Anschluss Von Monitoren
4 Anschlüsse (Fortsetzung) Anschluss von Monitoren Einen Hauptmonitor (zum Anzeigen von Live-Bildern, Aufzeichnungen oder Setupmenüs) und einen Untermonitor (zum Anzeigen von ausschließlich Live-Bildern) über HDMI-Kabel (Option) an die HDMI-Steckverbinder (Video-/Audioausgang) anschließen. Einen Untermonitor (BNC) mit einem BNC-Kabel (vor Ort zu beschaffen) an den Video-Ausgangsstecker anschließen. Hauptmonitor (HDMI) Untermonitor (HDMI) * Für Audioausgang... -
Seite 20: Anschluss Eines Pc
4 Anschlüsse (Fortsetzung) Anschluss eines PC Den Rekorder über einen PoE-Hub an einen PC anschließen. Wenn PC und Kamera sich im selben Netzwerk befinden Wenn PC und Kameras auf dasselbe Netzwerk konfiguriert wurden, schließen Sie den PC über einen PoE-Hub an den Kamera/ PC-Port an. -
Seite 21: Wenn Sich Pc Und Kamera In Unterschiedlichen Netzwerken Befinden
4 Anschlüsse (Fortsetzung) Wenn sich PC und Kamera in unterschiedlichen Netzwerken befinden Wenn PC und Kameras an unterschiedliche Netzwerke angeschlossen sind, den PC über einen Hub an den PC-Port anschließen. Rekorder [Kamera/PC-Port] IP-Adresse: 192.168.1.x IP-Adresse: 192.168.0.250 (ausschließlich 0, 1, 250 und 255) Subnet Maske: 255.255.255.0 Subnet Maske: 255.255.255.0 Standard-Gateway: 192.168.1.1... -
Seite 22: Anschluss Von Erweiterungseinheiten
4 Anschlüsse (Fortsetzung) Anschluss von Erweiterungseinheiten An einen Netzwerk-Diskrekorder können bis zu 2 Erweiterungseinheiten (WJ-HXE400: Option) angeschlossen werden. Rekorder und Erweiterungseinheit mit dem der Erweiterungseinheit beiliegenden Kabel verbinden. Die Erweiterungseinheiten gemäß Abbildung unten anschließen. Siehe auch die Bedienungsanleitung der Erweiterungseinheit. Das Anschlusskabel fixieren An jedem Anschlusskabel eine Kabelklemme NX300... -
Seite 23: Verwendung Des Alarm/Control
4 Anschlüsse (Fortsetzung) Verwendung des ALARM/CONTROL Die ALARM/CONTROL-Anschlüsse auf der Rückseite werden verwendet, um externe Geräte anzuschließen, wie z.B. ein Sensor, der Alarmsignale sendet, oder um externe Alarmgeräte, wie z.B. Summer oder Lampe, außen zu montieren. Stecken Sie das ungeschützte Kabel in den vorhandenen Anschlussstecker ein und befestigen Sie ihn dann auf der Rückseite des ALARM/CONTROL-Anschlusses. -
Seite 24: Beispiel Verbindung Für Notaufnahme
4 Anschlüsse (Fortsetzung) Beispiel Verbindung für Notaufnahme Die Notaufzeichnung beginnt mit der Einschaltung des externen Schalters. Aufzeichnungszeit und Bilddatenrate der Notaufzeichnung sind je nach den im Setupmenü unter "Notfall-REC" gemachten Einstellungen unterschiedlich. (Siehe die Bedienungsanleitung (PDF).) (Notaufzeichnungseingang) Externer Schalter (Betriebserde) Beispiel Anschluss-1 für automatischen Zeitabgleich Wenn im Einstellmenü... -
Seite 25: Beispiel Anschluss-2 Für Automatischen Zeitabgleich
4 Anschlüsse (Fortsetzung) Beispiel Anschluss-2 für automatischen Zeitabgleich Wenn im Einstellmenü unter "Datum/Language" unter "Datums-/Zeiteinstellung" der Posten "Autom. Zeitabgleich" auf "Sklave" steht. Wenn ein Signal von einem externen Gerät am Zeitabgleich E/A (B3 Terminal) eingeht und der Zeitunterschied zwischen Rekorder und externem Gerät 29 Minuten oder weniger beträgt, wird die Uhr des Rekorders an die des externen Geräts angepasst. -
Seite 26: Beispiel Alarmanschlüsse
4 Anschlüsse (Fortsetzung) Stiftanordnung Pin-Nr. Signal Bedienung Bemerkungen Alarmeingang 1 Alarmeingang 2 Alarmeingang 3 Spannungsfreier Alarmeingang 4 Alle eingestellten Ereignishandlungen werden Arbeitskontakteingang Alarmeingang 5 durchgeführt +3,3 V Pullup-Widerstand etwa Alarmeingang 6 23 kΩ Alarmeingang 7 Alarmeingang 8 Alarmeingang 9 Offener Kollektorausgang Bei Eintreten eines Ereignisses wird ein Alarmsignal Alarmausgang Max. -
Seite 27: Aktivierungsdauer Und Polaritäten Des Alarm/Control-Anschlusses
4 Anschlüsse (Fortsetzung) Aktivierungsdauer und Polaritäten des ALARM/CONTROL-Anschlusses Klemmenname Aktivierungsdauer Bemerkungen Alarmeingang 100 ms oder mehr Schließkontakt: niedrig aktiv Schließkontakt: hoch aktiv Alarmrückstelleingang 100 ms oder mehr niedrig aktiv Notaufzeichnungseingang 100 ms oder mehr niedrig aktiv Netzwerkfehlerausgang Im Fehlerfall für die Dauer der unter "Fehlerausgangsdauer" niedrig aktiv festgelegten Zeit* Festplattenfehler-Ausgang/... -
Seite 28: Die Geräte Einschalten
5 Die Geräte einschalten Den Rekorder einschalten Den Rekorder einschalten. Bei der ersten Inbetriebsetzung des Rekorders muss die Rekorder-Lizenz registriert werden. (☞ Seite 30) Wichtig: • Bei Verwendung von Erweiterungseinheiten stecken Sie zuerst alle Erweiterungseinheiten an die Stromkabel und schalten Sie sie den Strom ein, bevor Sie anschließend den Rekorder einschalten. -
Seite 29: (Beim Ausschalten Des Rekorders)
5 Die Geräte einschalten (Fortsetzung) Schritt 2 Vorsicht beim Speichern des Administratornamens und des Passworts Auf dem Hauptmonitor erscheint die das Fenster Administrator-Registrierung. Wenn Sie vergessen einen Administratornamen und ein Passwort einzustellen, müssen Sie den Rekorder erneut starten*.Wenn der Rekorder gestartet wird, werden alle Einstellungen gelöscht.Verwahren Sie den Administratornamen und das Passwort an einem siche- ren Ort, wo niemand außer Ihnen sie einsehen kann. -
Seite 30: Registrieren Der Lizenz (Registration Key)
6 Registrieren der Lizenz (Registration Key) Wenn der Rekorder erstmals mit der Sicherheitsfunktion, Business-Intelligence-Funktion, RAID-Erweiterungsfunktion oder bei Erhöhung der Anzahl der Kameras in Betrieb genommen wird, müssen die Rekorderlizenzen (Registration Key) im Rekorder registriert werden. Wichtig: • In den unten aufgeführten Fällen muss der Rekorder durch Anklicken der [Neustart]-Taste neu gestartet werden. Die Lizenzen werden erst nach dem Neustart des Rekorders wirksam. - Seite 31 6 Registrieren der Lizenz (Registration Key) (Fortsetzung) Schritt 5 Schritt 8 Die [Setup >]-Taste für [Registrierung des Lizenzschlüssels Wenn die Anzahl der angeschlossenen Kameras (Dieses Produkt, Kameraerweiterung, usw.)] anklicken. erhöht werden soll, den in Schritt 1 zugeteilten → Das Registrierfenster erscheint. Registration-Key der zusätzlichen Kameralizenz auf der in Schritt 5 gezeigten "Registrierung des Lizenzschlüssels"-Seite, unter "Zusätzliche Kamera"...
-
Seite 32: Installation Der Festplatteneinheit
7 Installation der Festplatteneinheit Einbau der Festplatteneinheit in die Erweiterungseinheit Die Illustrationen auf dieser Seite sind schematisch. Details der Form werden ausgelassen. Es ist möglich, die Festplatteneinheiten zu installieren, ohne den Betrieb zu stoppen (außer beim Betrieb im RAID5 oder RAID6 Modus* *1 Fügen Sie drei oder mehr HDDs im RAID5-Modus an und vier oder mehr HDDs im RAID6-Modus. -
Seite 33: Starten Sie Die Festplatteneinheit
7 Installation der Festplatteneinheit (Fortsetzung) Starten Sie die Festplatteneinheit Öffnen Sie die Seite "HDD-Verwaltung" auf der Bildschirm Einstellungen und formatieren Sie die Festplatteneinheit. Schritt 1 Schritt 4 Im "Erweiterter Setup"-Menü die [HDD-Verwaltung]- Klicken Sie "Ausführ." gefolgt von "HDD formatieren" Taste anklicken. auf der Seite "HDD-Verwaltung". -
Seite 34: Mindesterforderliche Einstellungen [Schnellstart]
8 Mindesterforderliche Einstellungen [Schnellstart] In dem vom Setupmenü aus zugänglichen "Schnell-Setup"-Menü - "Schnellstart" können die zum Betrieb des Rekorders unbe- dingt erforderlichen Einstellungen, wie z.B. Datum/Zeit, Kameraregistrierung und Aufzeichnung vorgenommen werden. Zunächst auf der "Schnellstart"-Seite die unbedingt erforderlichen Einstellungen durchführen und anschließend die einzelnen Setupseiten öffnen, um die erweiterten Einstellungen vorzunehmen. - Seite 35 Datum/Zeit), ohne dass das Ergebnis der Kamera- Nachdem die Lizenz registriert wurde (☞ Seite 30), kön- Erkennung angewendet wird. nen 16, 24 bzw. 32 Kameras angeschlossen werden. [Modell] Die Modellnummern werden angezeigt, wenn es sich bei den Kameras um Kameras von Panasonic handelt.
- Seite 36 8 Mindesterforderliche Einstellungen [Schnellstart] (Fortsetzung) [Nächste]-Taste Schritt 8 Ruft die Einstellungen für die Aufzeichnung auf. Die Nummern und damit die Reihenfolge der registrierten Kameras können geändert werden. Schritt 9 Die Einstellungen für die Aufzeichnung vornehmen. Erfolgen die Einstellungen auf der "Schnellstart"-Seite, werden sie auf alle Kameras angewendet.
- Seite 37 • Von Ereignisaufzeichnungen aufgebrauchter Speicherplatz ist von der Berechnung ausgeschlossen. • Die Wertangabe unter "Geschätzte Aufzeichnungstage" wird nur bei Verwendung von Panasonic-Kameras angezeigt. • Bei Einstellung auf hochauflösende Aufzeichnung hoher Qualität wird die vorgegebene Bildwiederholfrequenz u.U. nicht eingehalten. Wenn die Möglichkeit besteht, dass die vorgegebene Bildwiederholfrequenz bei der Aufzeichnung mit aus- schließlich Panasonic-Kameras nicht eingehalten wird,...
-
Seite 38: Fehlersuche
Fehlersuche Bitte überprüfen Sie das Gerät auf folgende Symptome, bevor Sie es in Service geben. Falls sich ein Problem durch die hier vorgeschlagenen Kontrollen und Abhilfen nicht beheben lässt oder hier nicht behandelt sein sollte, wenden Sie sich bitte an Ihren Fachhändler. Symptom Ursache/Abhilfe Seitenvermerk... - Seite 39 Fehlersuche (Fortsetzung) Symptom Ursache/Abhilfe Seitenvermerk Auf dem Hauptmonitor • Prüfen, ob der Kühllüfter ausgefallen ist. Bedienungsanleitung erscheint die Meldung • Prüfen, ob die Belüftungsöffnungen des Rekorders oder der Kühllüfter blo- "Überhitzung". ckiert sind, oder sich an den Belüftungsöffnungen Staub festgesetzt hat. •...
- Seite 40 Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden. Panasonic Corporation http://www.panasonic.com Panasonic i-PRO Sensing Solutions Co., Ltd. Fukuoka, Japan Authorised Representative in EU: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany © Panasonic i-PRO Sensing Solutions Co., Ltd. 2019 L1017-2119 PGQP2567XA...
