Handhabung
3.1
Montageinformationen
3.1.1
Einbaumaße
Grundfix Plus Control-Rückstauverschluss Typ 3

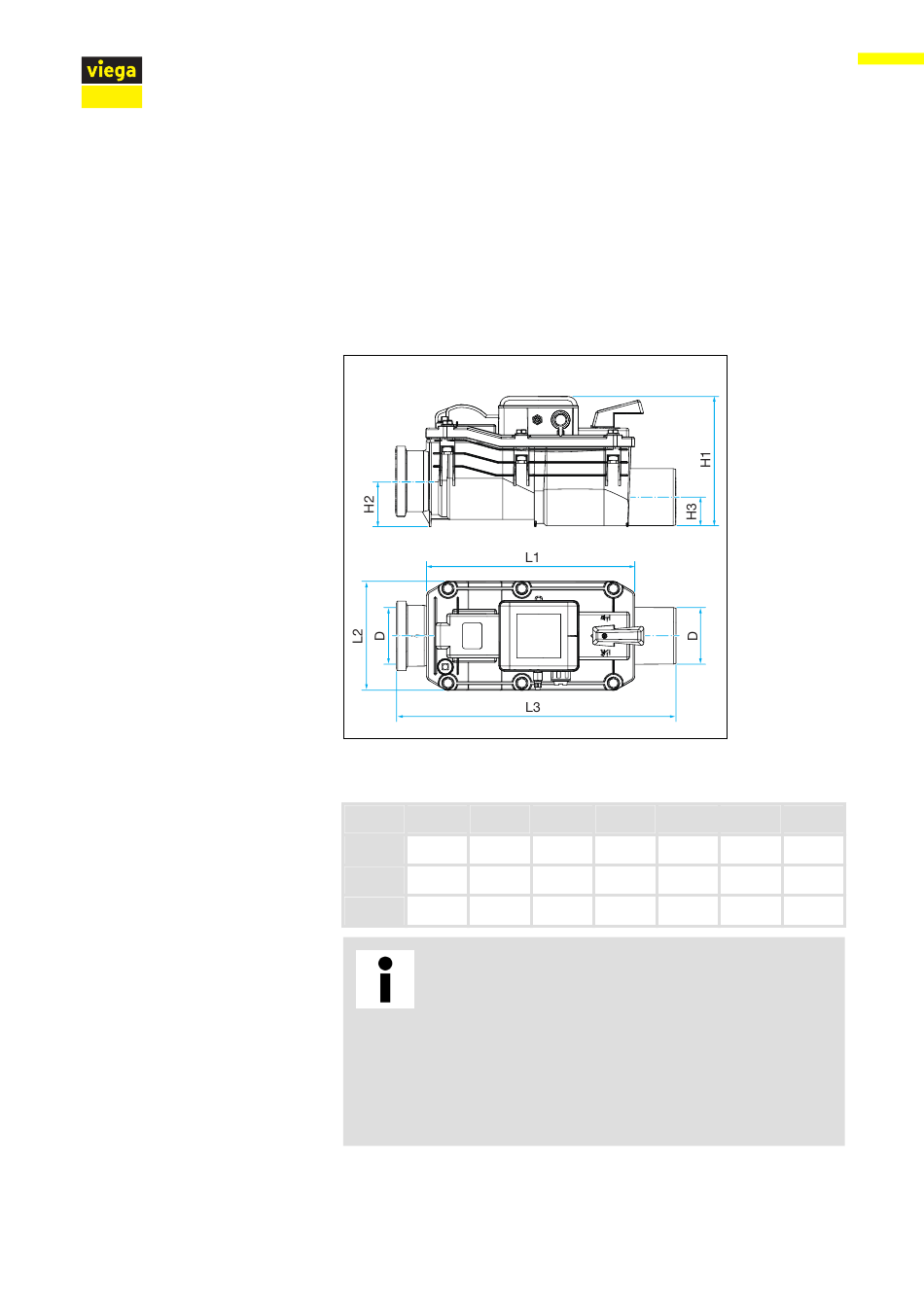

Abb. 7: Einbaumaße
DN
D
H1
110
110
260
125
125
260
160
160
295
Der Rückstausensor reagiert ab einer Anstauhöhe von
100 mm, gemessen ab Oberkante Grundleitung.
Bei der Planung sind daher die Einbauhöhen der vorhan‐
denen Bodenabläufe, aus denen im Rückstaufall Wasser
austreten kann, zu berücksichtigen.
Wenn ein Rückstauverschluss nachträglich in eine Grund‐
leitung eingebaut wird, muss der Höhenversatz von
30 mm zwischen Anschlussrohr und Muffe berücksichtigt
werden.
H2
H3
L1
100
65
405
105
75
405
125
95
470
Handhabung
L2
L3
215
545
215
550
245
640
15
