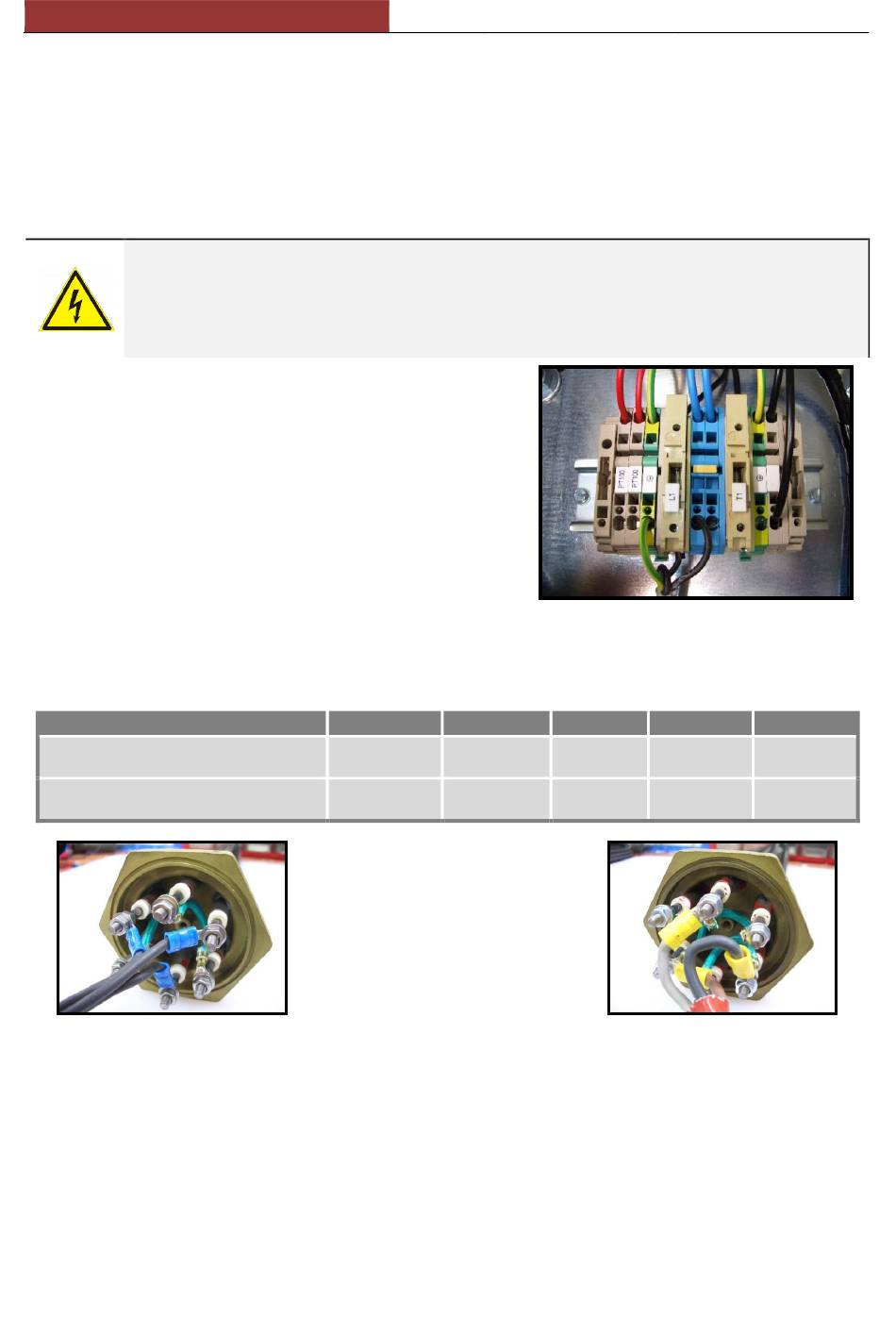

REA MARMITES ÉLECTRIQUES
Réservoir d'expansion interne :
La marmite dispose d'un réservoir d'expansion interne qui recueille le fluide thermique quand son volume augmente suite à l'élévation
de température. Ce volume peut augmenter jusqu'à un 8%. Dans les cas exceptionnel, où le réservoir d'expansion se remplirait,
l'excédent de fluide thermique sortirait à l'extérieur par le tube en silicone situé dans la partie arrière droite de la marmite. Pour cette
raison, si vous détectez un liquide qui sort par ce tube, ne vous inquiétez pas, étant donné qu'il s'agit de l'excédent.
Une autre raison pour laquelle du fluide thermique pourrait sortir de la marmite, serait d'avoir incliné la marmite sur le côté droit ou
vers l'arrière, étant donné que le tube de vidange se trouve dans cette partie.
Connexion de l'alimentation électrique :
L'installateur et l'usager sont dans l'obligation de vérifier que l'installation soit protégée contre les contacts
indirects et soit conforme aux Directives Communautaires de Sécurité Électrique. Vérifiez que l'installation
électrique extérieure qui alimente la marmite ait des INTERRUPTEURS DIFFÉRENCIEL ET
MAGNÉTOTHERMIQUE, qui devront être ajustés aux spécifications techniques de chaque marmite.
L'interrupteur différentiel doit être vérifié périodiquement afin de s'assurer de son bon fonctionnement.
L'interrupteur magnétothermique doit être calibré conformément à la consommation réelle de la marmite.
Trois tuyaux sortent de la marmite :
1. Un pour la connexion à une source d'alimentation triphasée 400V avec trois
câbles noirs numérotés (3 phases) et la prise de terre (bicolore jaune/vert).
2. Un qui correspond à l'alimentation monophasée 230/220V avec deux
câbles noirs numérotés (phase et neutre) et une prise de terre (bicolore
jaune/vert). Celle-ci doit-être connectée aux bornes du programmateur
Aditec :
a) noir n°1 à la borne T1, b) noir n°2 à la borne bleue et c) prise de terre à
la borne bicolore jaune/verte.
3. Le troisième tuyau correspond à la sonde de température standard et
contient trois câbles (vert et marron ensemble à la borne PT100 et le blanc
à la borne PT100. (IMG. 8)
De l'autre côté de l'armoire, Aditec sort un tuyau pour l'alimentation monophasée 230/220V du programmateur (2 câbles noirs
numérotés et une prise de terre bicolore jaune/verte) qui devra être connectée à une base électrique.
Section minimale du tuyau d'alimentation triphasée pour courte distance d'environ 4-5 m :
MODÈLE
Section de tuyau d'alimentation mm
400/380V
Section de tuyau d'alimentation mm
230/220V
IMG. 9 : Câblage résistance 3x400 V
REA-165
Min 4 mm
2 2
(12 A)
Min 6 mm
2 2
(21 A)
Le changement de voltage de 3x400V à
3x230V, ou vice-versa,
opération compliquée qui requiert un
électricien. Les
résistances, des conducteurs et le
câblage doivent être changées. (IMG. 9
et 10)
FR-22
IMG. 8 : Intérieur armoire Aditec
REA-250 REA-335
Min 6 mm Min 10 mm
2
(18 A) (23 A)
Min 10 mm Min 16 mm
2
(31 A) (41 A)
est une
connexions des
IMG. 10 : Câblage résistance 3x230 V
NOTICE
REA-505 REA-725
Min 16 mm Min 16 mm
2 2
(35 A) (46 A)
Min 25 mm Min 25 mm
2 2
(62 A) (82 A)
2
2
