ESYLUX ROTECTOR Bedienungsanleitung

FUNK-HEIMRAUCHMELDER-SYSTEM
D
• • PROTECTOR FUNK-SENDEMODUL
D
FUNK-HEIMRAUCHMELDER-SYSTEM
Wir gratulieren Ihnen zum Kauf dieses qualitativ hochwertigen ESYLUX
Produktes. Um ein einwand freies Funktionieren zu gewährleisten, lesen
Sie bitte diese Bedienungs anleitung sorgfältig durch und bewahren Sie sie
auf, um gegebenenfalls zukünftig nachlesen zu können.
1 • SICHERHEITSHINWEISE
Das Produkt ist nur für den sachgemäßen Gebrauch (wie in
der Bedie nungs anleitung beschrieben) bestimmt. Änderungen,
Modifikationen oder Lackierungen dürfen nicht vorgenommen
werden, da ansonsten jeglicher Gewährleistungs an spruch
entfällt. Sofort nach dem Auspacken ist das Gerät auf
Be schä digungen zu prüfen. Im Falle einer Be schädi gung
darf das Gerät keinesfalls in Betrieb genommen werden.
Wenn an zu neh men ist, dass ein gefahrloser Betrieb des
Gerätes nicht gewährleistet werden kann, so ist dieses
unverzüglich außer Betrieb zu nehmen und gegen unbeab-
sichtigten Betrieb zu sichern.
Defekte oder beschädigte Batterien/Akkus sind sofort dem
Recyclingkreislauf zuzuführen.
2 • BESCHREIBUNG
• Das ESYLUX PROTECTOR Funk-Heimrauchmelder-System
ist für private Wohnhäuser, Wohnungen und Räume mit
wohnungsähnlicher Nutzung konzipiert.
• Das Funk-Heimrauchmelder-System besteht aus:
Funk-Signale
Funk-Sendeeinheit
Funk-Sendemodul
+ Rauchmelder unidirektionale
(nachrüstbar) Übertragung
• Erkennt einer der Funk-Rauchmelder einen Brandrauch,
so alarmiert dieser akustisch und optisch. Gleichzeitig
erfolgt eine Übertragung an die Funk-Zentrale, die durch
ein übersichtliches Display sofort und präzise anzeigt, wo
es brennt (optische und akustische Anzeige).
Denn im Notfall zählt jede Sekunde!
• Die Funkübertragung erfolgt unidirektional. Die Funk-
Zentrale (Abb. 5.1) sendet dabei keine Funk-Signale aus
sondern empfängt Alarm- und Batterie-Leersignale der
nachfolgenden Funk-Sendeeinheiten:
- Funk-Sendemodul (Abb. 5.2) in Verbindung mit den
ESYLUX Rauchmeldern PROTECTOR S und PLUS (Abb. 5.3)
- Per Funk-Druckknopfmelder (Abb. 5.6) kann manuell Alarm
ausgelöst werden
- Universales Funk-Sendemodul (Abb. 5.4) in Verbindung
mit anderen Komponenten wie z. B. Gas- oder
Thermomelder (Abb. 5.5)
HINWEIS: Das PROTECTOR Funk-Heimrauchmelder-System
ist nicht kombinierbar mit dem PROTECTOR RF-Transceiver
und der Fernbedienung Mobil-PROTECTOR-RF.
3 • INSTALLATION / MONTAGE / ANSCHLUSS
• Bei der Montage eines Funk-Systems sollte jedes Objekt/
Haus individuell betrachtet werden. Funk-Systeme können
durch unterschiedliche Einflüsse geschwächt, sprich
„gedämpft" werden. Lesen Sie daher diese Bedienungs-
anleitung komplett durch und beachten Sie bitte das
Beiblatt „Hinweise zu Funk" und die Bedienungsanleitung
der Funk-Zentrale.

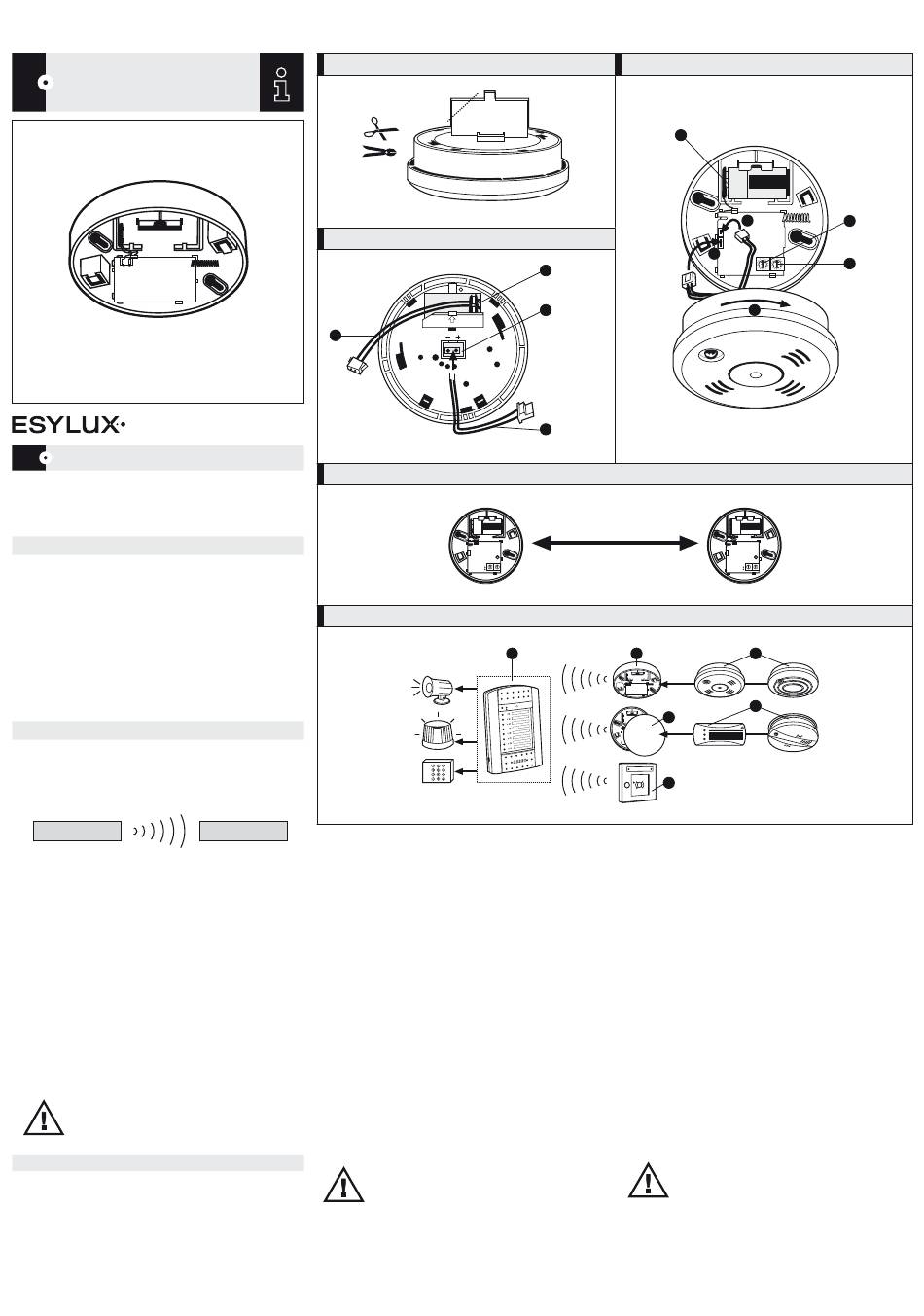

ABB. 1
ABB. 2
1
www.esylux.com
ABB. 4
ABB. 5
Empfänger
• Wir empfehlen Ihnen das gesamte Funk-Heimrauchmelder-
Funk-Zentrale
System vor der endgültigen Montage provisorisch in Betrieb
(8 Meldelinien)
zu nehmen und zu prüfen.
3.1 Vorbereitung des Rauchmelders zum Anschluss an das
Funk-Sendemodul
• Das Funk-Sendemodul und der Rauchmelder teilen sich
eine Batterie, die im Funk-Sendemodul montiert wird.
Die Batterie-Lebensdauer des Rauchmelders wird dadurch
verringert, aber die Funk-Zentrale überwacht die
Rauchmelder-Batterie und zeigt einen fälligen Austausch
an.
• Trennen Sie daher eine Ecke des Batteriefachdeckels vom
Rauchmelder ab (Abb. 1), um das 9 V Anschlusskabel mit
dem Batterie-Clip in das Batteriefach des Rauchmelders
einführen zu können.
• Nehmen Sie das beiliegende 9 V Anschlusskabel (Abb. 2.1)
mit dem 2-poligen Stecker und schließen den Batterie-
Clip (Abb. 2.2) an den des Rauchmelders im Batteriefach
an. Die verbundenen Batterie-Clips finden Platz im
Batteriefach des Rauchmelders. Schließen Sie das
Batteriefach.
• Verbinden Sie die beiden einzelnen Adern (rot/schwarz)
des Signalkabels mit dem 3-poligen Stecker (Abb. 2.3) mit
der Vernetzungsklemme des Rauchmelders (Abb. 2.4).
Benutzen Sie den Schraubendreher, der im Lieferumfang
der Funk-Zentrale enthalten ist.
ACHTUNG: Achten Sie auf die richtige Polung!
rot = plus (+)
schwarz = minus (-)
3.2 Vorbereitung des Funk-Sendemoduls
Auf dem Funk-Sendemodul befinden sich folgende
Drehschalter zur Einstellung:
ABB. 3
3
2
4
3
> 1 m
1 2
4
6
3.2.1 Drehschalter „Anlagen-Code" (Abb. 3.1) mögliche Einstellungen:
Position A - F = Anlagen-Code A - F
• Stellen Sie die Funk-Sendeeinheiten auf den gleichen
Anlagen-Code (A - F) wie die Funk-Zentrale.
• Hinweis: Die Funk-Zentrale verarbeitet nur Daten-Funk-
telegramme, in denen der gleiche Anlagen-Code enthalten ist.
Deshalb muss an allen Funk-Sendeeinheiten und der Funk-
Zentrale Ihres Funk-Heimrauchmelder-Systems der gleiche
Anlagen-Code (A - F) eingestellt werden.
Somit können Beeinflussungen oder Störungen durch
andere Funk-Systeme, z. B. aus der Nachbarschaft
vermieden werden.
3.2.2 Drehschalter „Melder-Nummer" (Abb. 3.2) mögliche Einstellungen:
Position 1 - 8 = Melder-Nummer 1 - 8
• Stellen Sie am Funk-Sendemodul die Melder-Nummer
(1 - 8) ein, gemäß der gewünschten Alarmlinie 1 - 8 der
Funk-Zentrale.
Hinweis: Es kann jeweils max. eine Funk-Sendeeinheit einer Linie
zugeordnet werden.
• Schließen Sie die Batterie an das Funk-Sendemodul
an (Abb. 3.3).
• Legen Sie einen Standort für das Funk-Sendemodul fest.
Beachten Sie dabei das Beiblatt „Hinweise zu Funk" und
die Bedienungsanleitung des Rauchmelders.
HINWEIS: Achten Sie bei der Standortwahl auf die
optimale Montageart der Komponenten zueinander!
9 V
4
1
5
2
6
3
5
