Version "Ar" Rev - Pasquali EOS 5.60 Werkstatt-Handbuch

HYDRAULISCHE ANLAGE
4.2.4

Version "AR" REV.

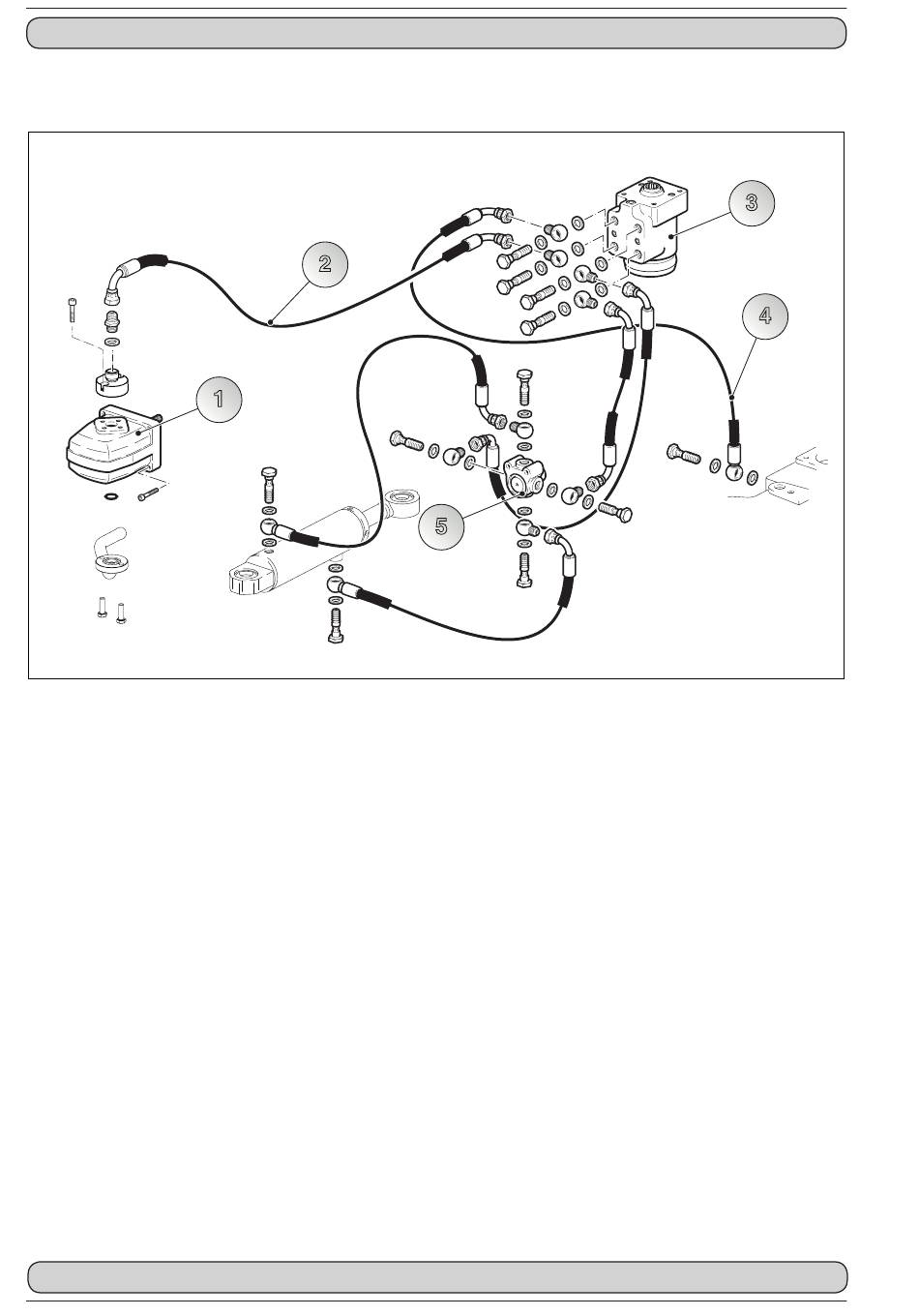

1 - Steuerpumpe Hydrolenkung,
versorgt auch die Steuerung der Differen-
tialsperre und der hydraulischen Zapfwel-
lenkupplung.
2 - Verbindungsleitung der Pumpe zur
Hydrolenkung
3 - Hydrolenkung
4 - Verbindungsleitung vom Ausgang
der Hydrolenkung zum Kupplungsgehäu-
se/Niederdruckventil
5 - Flussumkehrventil
7-22
2
1
5
3
4
Abb. 7.20
