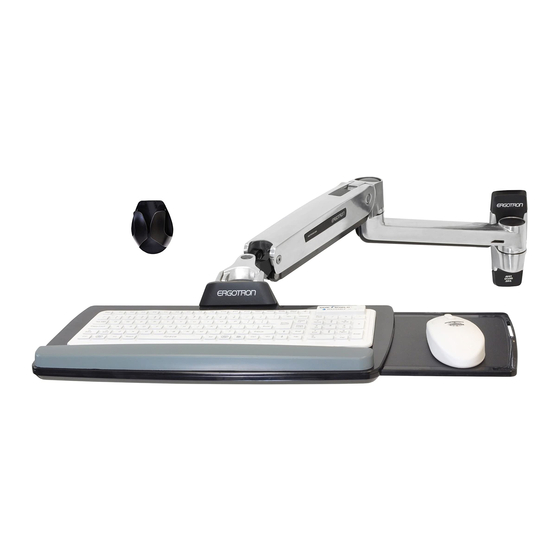

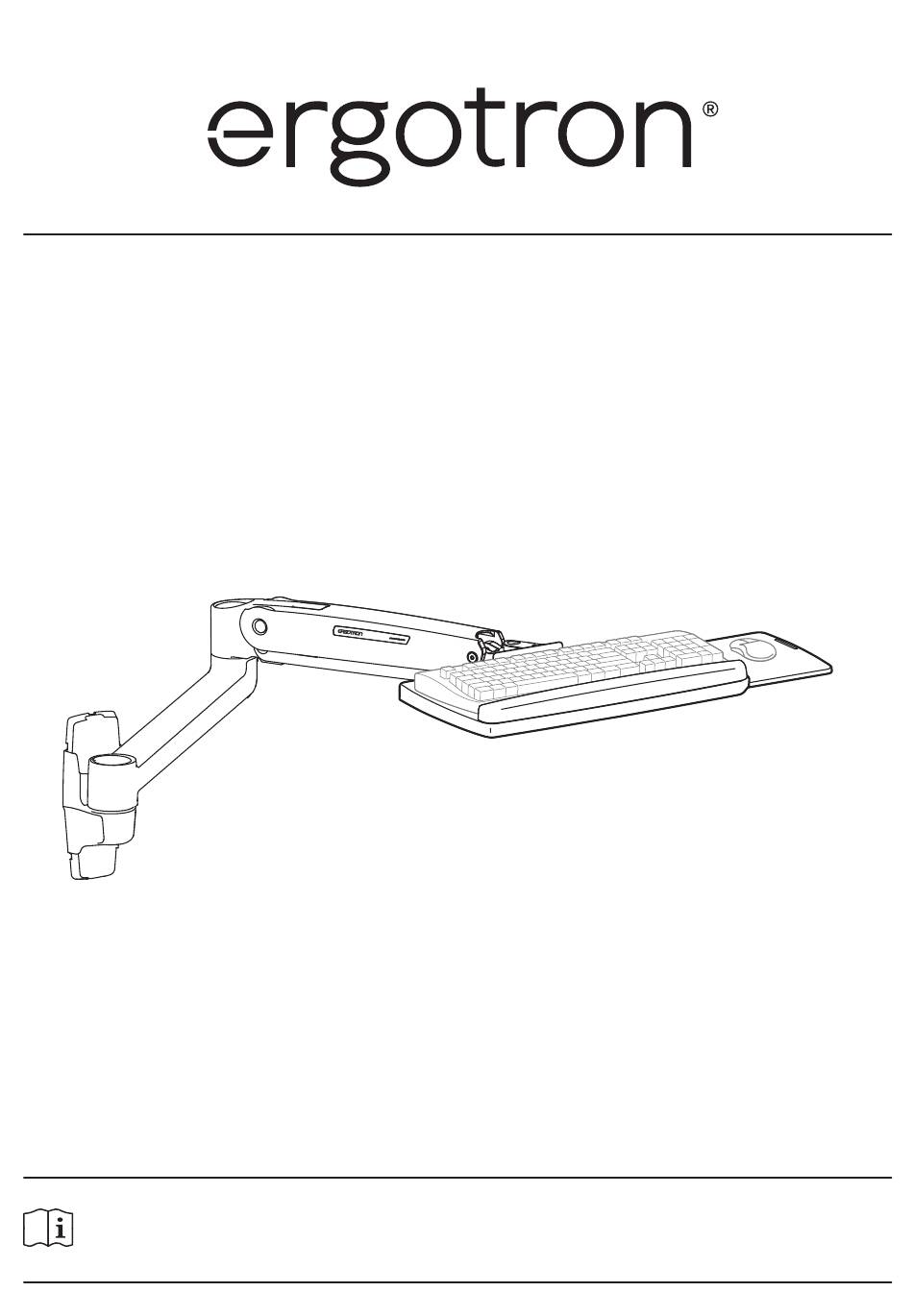

LX Sit-Stand Wall Mount
Keyboard Arm
Deutsch
Die aktuellste Anleitung für die Montage durch den Benutzer fi nden Sie hier: www.ergotron.com
English, Español, Français, Deutsch, Nederlands, Italiano, Svenska, 日本語, 汉语
www.ergotron.com |
|
|
|
USA: 1-800-888-8458
Europe: +31 (0)33-45 45 600
China: 400-120-3051
Japan: japansupport@ergotron.com
1 of 16
888-45-276-W-02 rev. K • 12/18
Werbung
Verwandte Anleitungen für Ergotron LX Sit-Stand Wall Mount
Inhaltszusammenfassung für Ergotron LX Sit-Stand Wall Mount
- Seite 1 LX Sit-Stand Wall Mount Keyboard Arm Deutsch Die aktuellste Anleitung für die Montage durch den Benutzer fi nden Sie hier: www.ergotron.com English, Español, Français, Deutsch, Nederlands, Italiano, Svenska, 日本語, 汉语 www.ergotron.com | USA: 1-800-888-8458 Europe: +31 (0)33-45 45 600 China: 400-120-3051 Japan: japansupport@ergotron.com...
- Seite 2 0-5 lbs (0-2.3 kg) 180° 90° 20" (508 mm) 5° 180° 360° 3° 3° Auswahl von Montagematerial Befestigung an Betonwand Ø 3/8” (10mm) Befestigung an Holzständern 13 mm Ø 3/16" (5mm) 2 of 16 888-45-276-W-02 rev. K • 12/18...
- Seite 3 M6 x 45mm 10-24 x 1/2" M4 x 8mm M8 x 80mm M4 x 14mm 1/8” 3 of 16 888-45-276-W-02 rev. K • 12/18...
- Seite 4 Montagehöhe für ergonomischen Arbeitsplatz Diese Montagehöhe wird für einen ergonomischen Arbeitsplatz empfohlen, der für Benutzer mit einer Körpergröße zwisch- en 5’0”-5’9” (152-175cm) geeignet ist. Wenn die Körpergröße des Benutzers nicht in diesem Bereich liegt, sollten Sie die Montagehöhe an die Körpergröße des Benutzers anpassen.
- Seite 5 5.1" (129mm) VORSICHT: Bitte versichern sie sich, dass die Wand- halterung gerade befestigt ist und dabei dicht and der Wand anliegt. DIE SCHRAUBEN NICHT ZU STRAFF ANZIEHEN. Ergotron Produkt Solide Holzbalkenträger Massivbeton 888-45-276-W-02 rev. K • 12/18 5 of 16...
- Seite 6 Ergotron Produkt 1/8" 10-24 x 1/2" Alu-Profi lschiene und Bügel Separat erhältlich HINWEIS: Die Befestigungsschrauben können sich durch Vibra- tionen bei der Bewegung der Befestigungslösung im Lauf der Zeit lockern. Überprüfen Sie die Befestigungslösung regelmäßig auf gelockerte Befestigungsschrauben. Sie können die Befestigungss- chrauben mit einem Gewindekleber für geringe Belastungen...
- Seite 7 Befestigung an Holzständern Auswahl von Montagematerial Optionale Absperrfunktion (kundenseitig bereitgestelltes Schloss) 2.75” Ø 3/16" (5mm) VORSICHT: Achten Sie darauf, dass M8 x 80mm die Wandmontagehalterung eben und fl ach ist und eng an der Wand anliegt. DIE SCHRAUBEN NICHT ZU FEST ANZIEHEN.
- Seite 8 Befestigung an Betonwand 3-1/8" (80 mm) Ø 3/8” (10mm) ACHTUNG: Die Bohrlöcher müssen mindesten 80 mm tief sein und sollten in Massivbeton gebohrt werden, nicht in Mörtel oder Abdeckmate- rialien. Sollten Sie beim Bohren feststellen, dass Sie in Beton bohren, der Hohlräume enthält, so wiederholen Sie den Vorgang bis sich alle vier Bohrlöcher vollständig in massivem Beton befi nden.
- Seite 9 Befestigung an Betonwand M8 x 80mm Optionale Absperrfunktion (kundenseitig bereitgestelltes Schloss) VORSICHT: Achten Sie darauf, dass die Wandmontagehalterung eben und fl ach ist und eng an der Wand anliegt. DIE SCHRAUBEN NICHT ZU FEST ANZIEHEN. 13 mm 888-45-276-W-02 rev. K • 12/18 9 of 16...
- Seite 10 Verlängerung und Arm an der Wandhalterung befestigen. M4 x 8mm Kopfschraube nicht zu fest anziehen! M6 x 45mm M6 x 45mm HINWEIS: Blick von oben Beim Schieben der Hülse auf die Halterung den Schlitz mit dem Rota- tionsanschlag Rotationsan- Schlitz in Schlitz an zur Deckung Kopfschraube nicht...
- Seite 11 888-45-276-W-02 rev. K • 12/18 11 of 16...
-
Seite 12: Entfernen Der Abdeckungen
Entfernen der Abdeckungen: a) Die Klinge eines Flachschraubenziehers in den Spalt zwischen der Wandmontagehalterung und der Obere und untere Abdeckung treiben. Die Klinge nach oben drehen und die Abdeckung abstemmen. Halterungsabdeckung anbringen b) Das gleiche Verfahren auf der gegenüberliegenden Seite der Wandmontagehalterung durchführen. c) Die auf beiden Seiten gelöste Abdeckung abheben. - Seite 13 Berücksichtigen Sie entsprechendes Kabelspiel 888-45-276-W-02 rev. K • 12/18 13 of 16...
- Seite 14 Einstellschritt Wichtig! Sie müssen dieses Produkt nach dem Zusammenbau entsprechend einstellen. Achten Sie darauf, dass alle Ihre Geräte richtig auf dem Produkt installiert wurden, bevor Sie irgendwelche Einstellungen vorzunehmen versuchen. Dieses Produkt sollte sich in seinem gesamten Bewegungsbereich ruckfrei und ohne Schwierigkeiten bewegen lassen und an der Stelle bleiben, an der es abgestellt wird.
- Seite 15 Deaktivieren dieser Kippfunktion: 3° 3° Bewahren Sie diese Schrauben für den Fall auf, dass Sie dieses Funktionsmerkmal zu einem zukünftigen Zeitpunkt nutzen möchten. M4 x 14mm 888-45-276-W-02 rev. K • 12/18 15 of 16...
- Seite 16 Pausen • Machen Sie alle 20 Minuten eine Pause von 2-3 Minuten • Machen Sie alle 2 Stunden eine Pause von 15-20 Minuten. www.ergotron.com | USA: 1-800-888-8458 Europe: +31 (0)33-45 45 600 China: 400-120-3051 Japan: japansupport@ergotron.com © 2017 Ergotron, Inc. All rights reserved. 16 of 16 888-45-276-W-02 rev. K • 12/18...
