sicherheitshinweise ............................... 1
Über diesen nachtrag .............................. 2
Aufbau eines rahmensets ...................... 4
Montageständer ........................................ 4
extreme temperaturen ............................ 4
nach- und neulackieren ......................... 5
reifengröße ................................................. 6
Dämpfer ........................................................ 6
Maximale Gabellänge .............................. 7
wir möchten sie darauf hinweisen, dass sich die technischen Daten und informationen in dieser Anleitung
aufgrund von produktverbesserungen ändern können. Um die neuesten produktinformationen zu
erhalten, besuchen sie
LESEN SIE DIESE ANLEITUNG SORGFÄLTIG DURCH!
Sie enthält wichtige Sicherheitshinweise.
Bewahren Sie die Anleitung zum späteren Nachschlagen auf.
Nachtrag zum Handbuch
122174.PDF
http://www.cannondale.com/tech/.

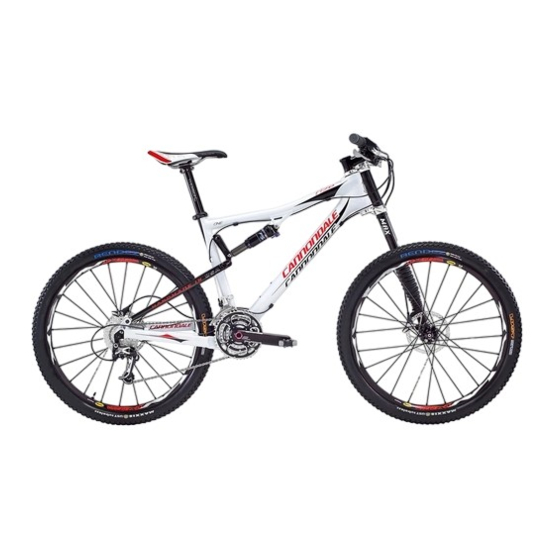

rize
INHALT
rAhMeninFOs ................................................ 8
Dämpferdaten ............................................ 8
Geometrie .................................................... 8
ersatzteile ..................................................... 9
rahmeninformationen ..........................10
informationen................................12
sitzstreBe ....................................................14
Anzugsmomente .....................................14
ersatzteile ...................................................14
wArtUnG .......................................................16
............................................. 8
..........................10
02/08
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Cannondale Rize serie
Inhaltszusammenfassung für Cannondale Rize serie
-
Seite 1: Inhaltsverzeichnis
Anzugsmomente ........14 Maximale Gabellänge ......7 ersatzteile ...........14 wArtUnG ............16 wir möchten sie darauf hinweisen, dass sich die technischen Daten und informationen in dieser Anleitung aufgrund von produktverbesserungen ändern können. Um die neuesten produktinformationen zu erhalten, besuchen sie http://www.cannondale.com/tech/. 02/08... -
Seite 2: Sicherheitshinweise
• Alle Cannondale-Räder müssen vor der und inspektion aller Verbundmaterialien Übergabe an den Kunden von einem (rahmen, Vorbau, Gabel, lenker, sattelstütze usw.) beachten. Bitten sie ihren cannondale- Cannondale-Händler komplett montiert händler um Unterstützung. und auf einwandfreie Funktion überprüft Bevor losfahren, empfehlen werden. -
Seite 3: Bestimmungsgemäße Verwendung
Die einsatzgebiete 1-5 sind nicht eindeutig Gelände mit größeren hindernissen und voneinander abzugrenzen. Gehen sie zu moderaten sprüngen, (4) verfügen über ihrem cannondale-händler und teilen mittlere Federwege und deren komponenten ihm mit, für welchen zweck sie das rad genügen den mittelhohen Beanspruchungen, benötigen. -
Seite 4: Aufbau Eines Rahmensets
Aufbau eines Rahmensets VORSICHT lassen sie sich vor dem Aufbau eines klemmen sie ihr rad niemals mit dem rahmensets von ihrem cannondale-händler rahmen in die spannvorrichtung eines und den komponentenherstellern beraten Montageständers. klemmen sie ihr rad und reden sie über ihren Fahrstil, ihre ausschließlich... -
Seite 5: Inspektion & Schäden An Carbonrahmen Infolge Eines Unfalls
ZUSAMMENSTOSS: angegriffen oder geschwächt werden. inspizieren sie den rahmen sorgfältig auf Beschädigungen (siehe teil ii, Abschnitt D. WARNUNG sicherheitskontrollen in ihrem cannondale- handbuch). neulackieren, Überlackieren, Ausbessern Fahren sie niemals mit ihrem rad, wenn sie oder nachlackieren des rahmens oder der gebrochene, abgesplitterte oder abgelöste... -
Seite 6: Reifengröße
Abstand bietet, als die cpsc rät; somit kann sich das rad selbst bei seitwärtsbewegungen des hinterrads infolge einer verzogenen Felge ungehindert drehen. FRAGEN SIE IHREN CANNONDALE-HÄNLDER NACH DEN RICHTIGEN REIFEN FÜR IHR FAHRRAD UND DEN SPEZIELLEN KOMPONENTEN! -
Seite 7: Maximale Gabellänge
1174.PDF STEUERROHR TEIL DES STEUERSATZES bzw. ADAPTER MAXIMALE GABELLÄNGE 530 mm Maximale Gabellänge (530 mm) Die maximale Gabellänge ist ein wichtiges Merkmal, wenn es um rahmen-sicherheitstests geht. Das Maß findet Beachtung bei der Montage von steuersatzteilen, -adaptern, dem einbau und der einstellung der Gabel und bei der Auswahl einer Austauschgabel. -
Seite 8: Rahmeninfos
RAHMENDATEN RAHMENDATEN DÄMPFERDATEN BREITE TRETLAGERGEHÄUSE 68 mm, BB30 FEDERWEG 50 mm MAX. GABELLÄNGE 530 mm NUTZBARER FEDERWEG 200 mm MAX. REIFENBREITE 26 x 2,35 in BREITE oBERE BUCHSE 22.2 ± 0,05 mm Ø SATTELSTÜTZE 31,6 mm BREITE UNTERE BUCHSE 22.2 ± 0,05 mm Ø... -
Seite 9: Ersatzteile
POS. (MENGE) BESTELLNR. KIT BEZEICHNUNG informationen über die aktuellsten kp002/ kit, eMBleM, heADshOk kits erhalten sie unter Qc843/BBQ kit, sAttelkleMMUnG Mit schnellsp., www.cannondale.com/tech. 34,9, sw. Qc842/BBQ kit, sAttelkleMMUnG, 34,9, sw 3.(2) kF014/ kit, enDhÜlseneinsAtz, 2 4.(10) kF086/ kit, FÜhrUnGen, scheiBenBr., 10 stk. -
Seite 10: Integriertes Steuerrohr
BITTE BEACHTEN SIE: Beschädigungen Ihres Fahrrads durch scheuernde Leitungen sind nicht durch die Garantie abgedeckt. Auch Schutzfolien schützen nicht vor falsch verlegten Zügen und Leitungen. Falls die Schutzfolien an Ihrem Rad schnell verschlissen sind, dann fragen Sie Ihren Cannondale- Händler um Rat. - Seite 11 1174.PDF CARBONSTEUERROHR ALUMINIUMSTEUERROHR GEFRÄSTE GEKLEBTE SCHALEN SCHALEN 1 1/8” - ADAPTER CARBON bzw. ALU- STEUERROHR ODER 12 mm ERSATZTEILE BESTELLNR. KIT BEZEICHNUNG QsiseAl/ kit, DichtUnG, OBeres lAGer, ø 58 mm hD169/ kit, lAGer, steUersAtz, 2 kp058/ kit, steUersAtz, int. heADshOk AUF 1 1/8” kp002/ kit, eMBleM, heADshOk...
-
Seite 12: Si Bb30-Kurbel: Kompatibilität
SI BB30 auf 68 mm Standard-Adapter Der Adapter (cannondale kit kF365/) ermöglicht den einbau eines herkömmlichen lagers für 68 mm Gehäusebreite in einem BB30-tretlager. Der Adapter ist kein reparaturteil und kann nur in unbeschädigten rahmen eingebaut werden. Unsachgemäße Montage oder Demontage kann Beschädigungen und ein erlöschen der Garantie zur Folge haben. - Seite 13 1174.PDF SCHRITT 1 SCHRITT 2 KT011/ BB30 TRETLAGERGEHÄUSE LAGERAUSBAU KT010/ WERKZEUG MONTAGE DER LAGER MITTELS WERKZEUG UND STEUERSATZEINPRESSWERKZEUG ADAPTER- ADAPTER- EINBAU Achten Sie darauf, dass der AUSBAU Adapter so montiert wird, dass die NUT zur ANTRIEBSSEITE zeigt. KP009/ (68 mm) ADAPTER SICHERUNGS- RING WURDE...
-
Seite 14: Schwinge, Dämpfergelenk, Sitzstrebe
Schwinge, Dämpfergelenk, Sitzstrebe ANZUGSMOMENTE PoS. InLbs Loctite No. 1, 7, 11 12, 17 ERSATZTEILE POS. KIT BEZEICHNUNG BESTELLNR. kp069/ kit, DäMpFer, FOX rp23, rize 1,5,7(2),8(2), kp072/ kit, UMlenkhBel, MOntAGeMAt., 9(6),11(2) rize kB61902/ kit, lAGer, 1 #6902-2rs (innen-Ø 15, AUssen-Ø 28, Dicke 7) 12,14(2),15 kp070/ kit, hAUptschwinGe, rize... - Seite 15 1174.PDF 121518 13mm 121833 121837 121835 121899 DÄMPFER-UMLENK- 121899 HEBEL-EINHEIT 121835 121835 Die Bolzen (1, 12) vor dem einbau leicht fetten. 121832 121899 121899 121832 8TLSSA00 SITZSTREBENEINHEIT 116357 121899 121140 121835 121836 121899 121836 121835 121834 121834 SCHWINGE 19mm 116549 113510 113510 121831...
-
Seite 16: Wartung
WARTUNG nachfolgende tabelle umfasst eine Auflistung zusätzlicher wartungspunkte. weitere informationen über grundlegende wartungsarbeiten finden sie in ihrem cannondale-handbuch. sprechen sie mit ihrem cannondale-händler über einen vollständigen wartungsplan, der ihren Fahrstil, benötigte komponenten und einsatzzweck berücksichtigt. Befolgen sie die wartungsempfehlungen der hersteller der unterschiedlichen komponenten, die nicht von cannondale stammen.
