Aufbau und Funktion
Bedienfeld
16

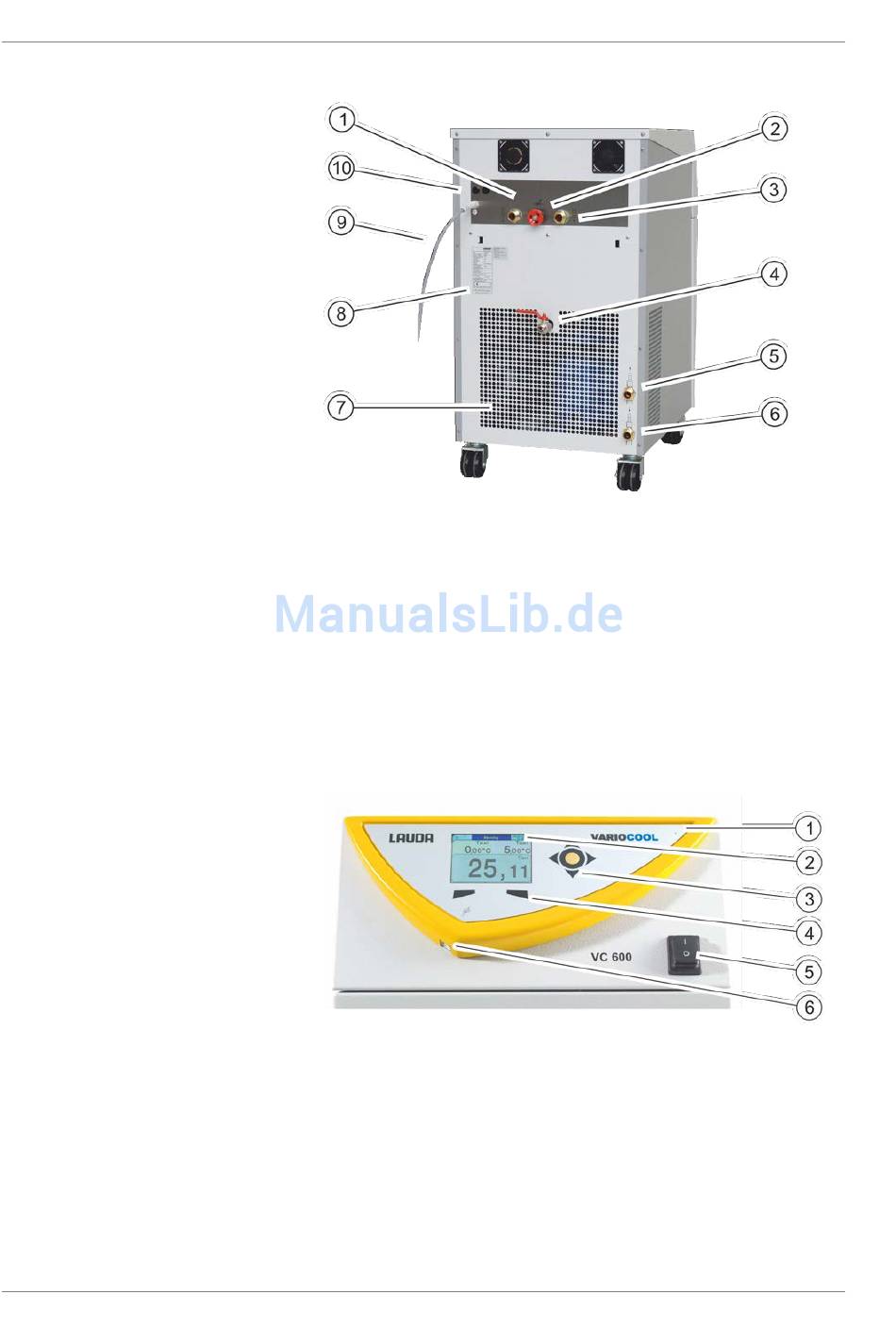

Abb. 2: Rückseite VC 5000 W
1 Pumpenanschluss Vorlauf
2 Bypass-Stellrad (ab VC 1200 (W))
3 Pumpenanschluss Rücklauf
4 Entleerungshahn
5 Wasserkühlung Auslauf (nur bei wassergekühlten Geräten)
6 Wasserkühlung Zulauf (nur bei wassergekühlten Geräten)
7 Lüftungsgitter
8 Typenschild
9 Netzkabel
10 Sicherungen (bis einschließlich VC 3000 (W))
Abb. 3: Bedienfeld
1 Lichtsensor
2 TFT-Display
3 Eingabetaste und Pfeiltasten
4 Softkeys (links und rechts)
5 Netzschalter
6 USB-Schnittstelle (seitlich des Bedienfelds)
Variocool
