16 Applikationen

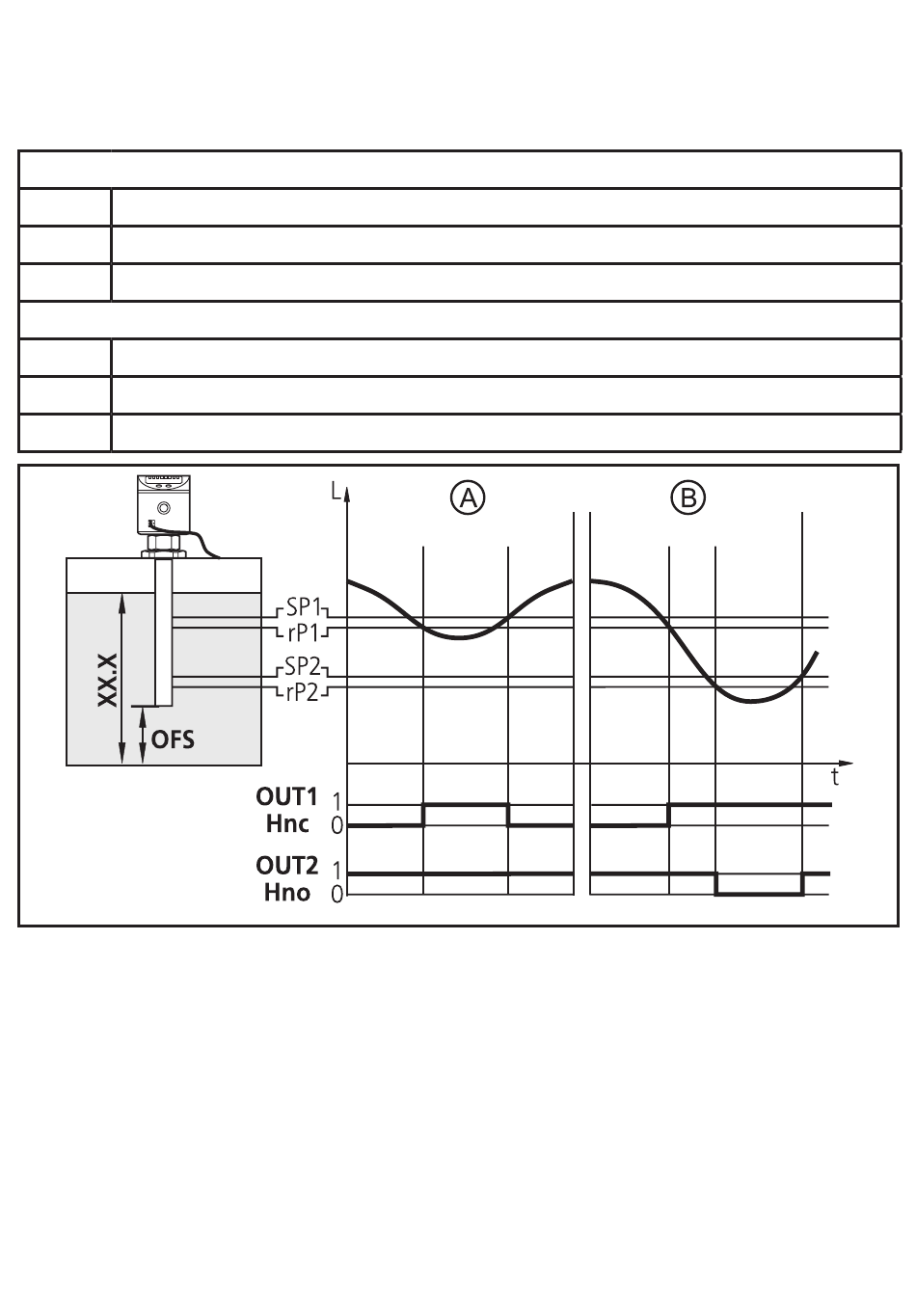

16.1 Hydraulik-Aggregat
Mindestfüllstand-Überwachung mit Vorwarnung und Alarm
Schaltausgang 1: Vorwarnung
SP1
Geringfügig über rP1 (um Wellenbewegungen auszublenden)
rP1
Soll-Füllstand unterschritten → Vorwarnung, Nachfüllen starten
ou1
Hysteresefunktion, Öffner (Hnc)
Schaltausgang 2: Alarm
SP2
Min-Wert wieder erreicht → Alarm zurückgesetzt
rP2
Min-Wert unterschritten → Alarm
ou2
Hysteresefunktion, Schließer (Hno)
XX�X = Anzeigewert,
A = Vorwarnung, B = Alarm
• Bei Unterschreiten von rP1 schaltet Ausgang 1, bis Flüssigkeit nachgefüllt wird�
Wird SP1 wieder erreicht, schaltet Ausgang 1 zurück�
• Steht der Füllstand oberhalb SP2, schaltet Ausgang 2� Fällt der Füllstand unter
rP2 oder tritt Leitungsbruch auf, schaltet Ausgang 2 zurück�
• Durch Einstellen von SP1 kann der maximale Füllstand geregelt / überwacht
werden: Die Höhe von SP1 bestimmt, bis zu welchem Füllstand (Max) nach-
gefüllt werden soll� Das Erreichen des maximalen Füllstands wird signalisiert
durch Verlöschen von LED OUT1 und Abfall des Signals an Ausgang 1�
34
