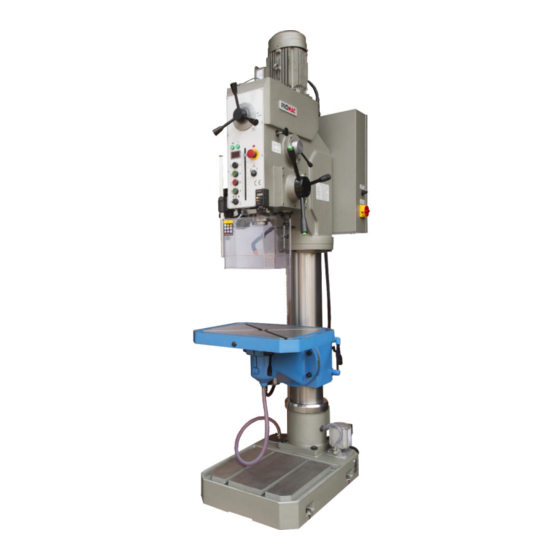

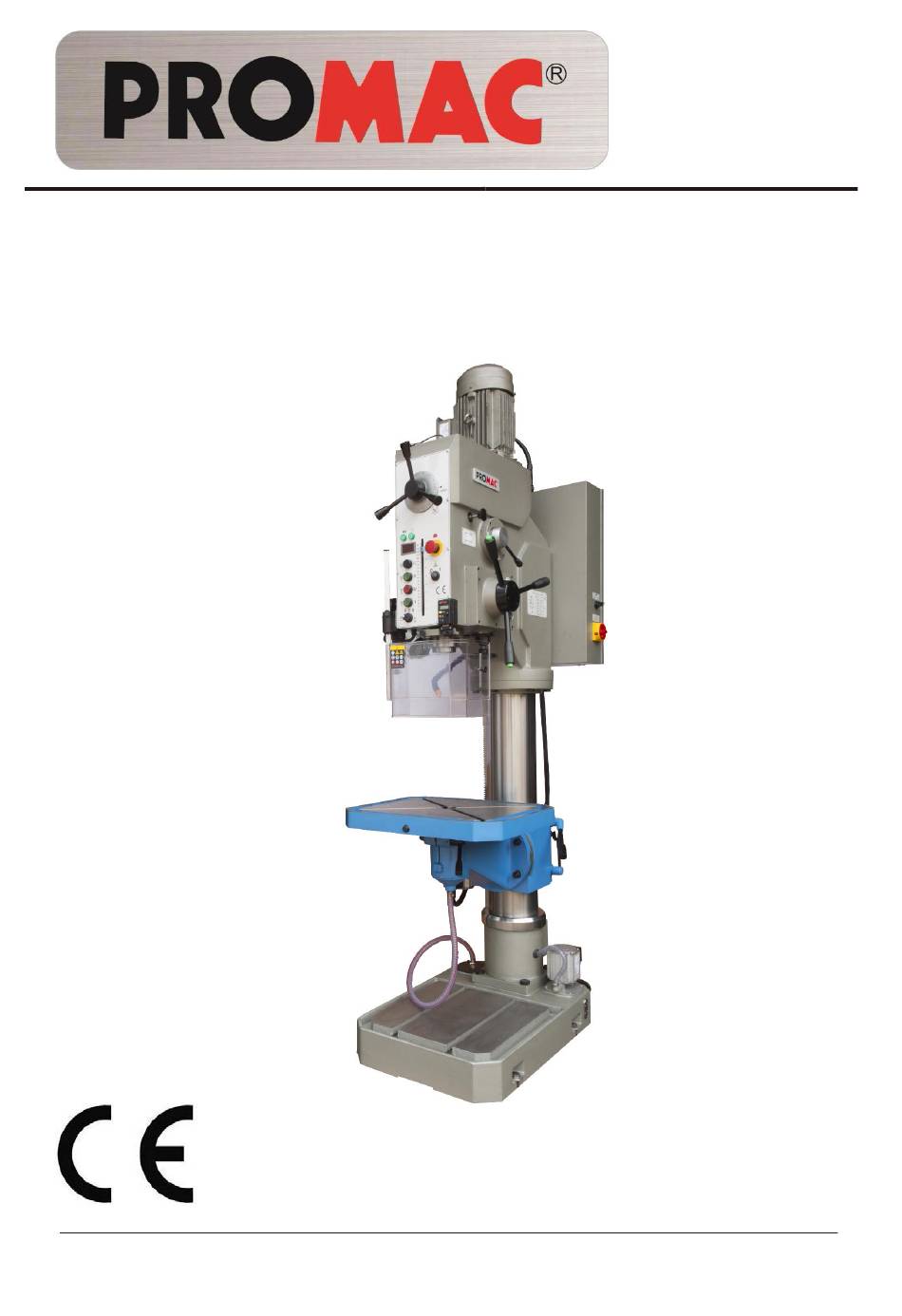

- Seite 1 05-2019 Drill Press JDT-4024 Bohrmaschine Perceuse Industrielle France TOOL FRANCE SARL 9 Rue des Pyrénées, 91090 LISSES, France www.promac.fr...
- Seite 2 CE-Conformity Declara on CE-Konformitätserklärung Déclaraon de Conformité CE Product / Produkt / Produit: JDT-4024 Drill Press / Bohrmaschine / Perceuse Industrielle Brand / Marke / Marque: PROMAC Manufacturer / Hersteller / Fabricant: TOOL FRANCE SARL 9 Rue des Pyrénées, 91090 LISSES, France We hereby declare that this product complies with the regulans Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...
-
Seite 3: Inhaltsverzeichnis
Gesamt 1 Bedienungsanleitung Seite Inhalt 1. Hauptanwendung und Merkmale der Maschine 2. Maschinendaten 3. Kurzbeschreibung des Antriebssystems und seines Aufbaus 4. Elektrisches System 5. Schmierungs- und Kühlmittelsystem 6. Heben und Installation 7. Anwendung und Betrieb der Maschine 8. Maschineneinstellung 9. Maschineneinsatz und Wartung 10. - Seite 4 Gesamt 26 Bedienungsanleitung Seite Lieber Kunde, Vielen Dank, dass Sie sich für unsere Produkte entschieden haben. Bitte teilen Sie uns das Modell Ihrer Maschine, die Seriennummer sowie Name, Anschrift und bevorzugte Korrespondenzart Ihres Unternehmens mit, damit wir Ihnen einen guten Service bieten können. Wichtiger Hinweis: Bitte wenden Sie sich nach dem Öffnen der Maschinenverpackung umgehend an Ihren Händler, falls die Maschine, das Zubehör oder die Unterlagen nicht den Angaben in der...
-
Seite 5: Hauptanwendung Und Merkmale Der Maschine
Gesamt 26 Bedienungsanleitung Seite Hauptanwendung und Merkmale der Maschine Die industriellen Vertikalbohrmaschinen der JDT-Serie sind unsere neuen Produkte, bei deren Entwicklung unsere langjährige Erfahrung auf diesem Gebiet eingeflossen ist. Es ist eine multifunktionale, universell einsetzbare Maschine, die bei Werkstücken mit kleinen und mittleren Abmessungen zum Bohren, Plandrehen, Reiben, Gewindeschneiden, Fräsen, Nutenfräsen, Winkelfräsen usw. -
Seite 6: Maschinendaten
Gesamt 26 Bedienungsanleitung Seite 2. Maschinendaten: 2.1 Wichtigste technische Daten Bezeichnung Einheit Daten Max. Bohrdurchmesser (Stahl) Max. Gewindedurchmesser (Stahl) Abstand zwischen Spindelmitte und Mittelachse der Säule - Schwanenhals Max. Abstand zwischen Spindelende und Oberfläche des Arbeitstisches (automatisch) 1175 Max. Abstand zwischen Spindelende und Sockel Max. -
Seite 7: Kurzbeschreibung Des Antriebssystems Und Seines Aufbaus
Gesamt 26 Bedienungsanleitung Seite 2.2 Für das Erscheinungsbild der Maschine und die wichtigsten technischen Daten, siehe Abb. 1. 3. Kurzbeschreibung des Antriebssystems und seines Aufbaus: Die Maschine besteht aus Spindelgehäuse, Säule, Maschinensockel, Arbeitstisch und dessen Halterung, Schaltschrank, Kühlmittelvorrichtung und Maschinenzubehör, insgesamt sieben Einzelteile. - Seite 8 Gesamt 26 Bedienungsanleitung Seite 5 Abbildung 1 – Erscheinungsbild der Maschine Schaltkasten Getriebegehäuse Spindelgehäuse u/min Säule mm/u 0. 3 Halterungssitz W ar nung Bitte füllen Sie Öl nur bei ausg esc halteter Masc hine nac h. Der Ölstand darf den mm/i n EIN /AU S roten Punk t in der Arbeitsti...
- Seite 9 Gesamt Bedienungsanleitung Seite 6 Abbildung 2 Getriebe...
-
Seite 10: Liste Für Zahnräder, Schneckenrad, Schneckenwelle Und Zahnstange
Gesamt 26 Bedienungsanleitung Seite 7 Liste für Zahnräder, Schneckenrad, Schneckenwelle und Zahnstange Tabelle（1） Pos.-Nr. auf der Zeichnung Detailzeichnung- 11016/ 12013/ 12011/ 12012/ 32004/ 310013/ 32003/ 32030/ 3204 ZY5050 ZY5050 ZY5050 ZY5050 ZY5040 ZY50 Zähnezahl Modul 1.75 Schrägungswinkel- richtung Genauigkeitsgrad 8-7-7 8-7-7 Werkstoff 40 Cr... - Seite 11 Gesamt 26 Bedienungsanleitung Seite 8 4.1 Liste für Zahnräder, Schneckenrad, Schneckenwelle und Zahnstange Tabelle（1） Pos.-Nr. in der Zeichnung Detailzeichnung- 32052/ 32002/ 32003/ZY5 32001/ 32009/ZY5 32005/ZY5 32006/ZY5 32002/ZY5 32001/ZY5 ZY5050 040A-2 040A-2 040A-2 040A-1 040A-2 040A-2 Zähnezahl Modul 1.75 1.75 Schrägungswinkel- richtung Genauigkeitsgrad 8-7-7...
- Seite 12 Gesamt 26 Bedienungsanleitung Seite 9 Abbildung 3 Lager...
- Seite 13 Gesamt 26 Bedienungsanleitung Seite Lager-Tabelle Tabelle（2） Modell Bezeichnung Spezifikation Genauigkeit GB276;7000102 Rillenkugellager 15×32×8 GB301;8104 Flachdruckkugellager 20×35×10 GB276;104 Rillenkugellager 20×42×12 GB276;1180909K Gekapseltes Rillenkugellager 45×68×12 GB276;D7000110 Rillenkugellager 50×80×10 GB301;8110 Flachdruckkugellager 50×70×14 GB276;1180909K Gekapseltes Rillenkugellager 45×68×12 GB301;8102 Flachdruckkugellager 15×28×9 GB276;102 Rillenkugellager 15×32×9 GB276;303 Rillenkugellager 17×47×14 GB277;50302...
-
Seite 14: Elektrisches System
Gesamt 26 Bedienungsanleitung Seite 4. Elektrisches System 4.1 Kurzbeschreibung Die Maschine mit fortschrittlichem Einzelchip aus Fremdfertigung und hochwertigen elektrischen Bauteilen wird von einem elektrischen System gesteuert. Das Softwaresystem verwirklicht nicht nur alle Arten von Bewegungssteuerungen, sondern hat auch viele Schutzfunktionen mit Verknüpfungen. Dieses System ist sehr leistungsfähig und bewegt sich ruckelfrei und zuverlässig. - Seite 15 Gesamt 26 Bedienungsanleitung Seite 12 Spindelmotor M1 Endschalter SQ2 Digitalanzeiger Griffknopf Bedienfeld Schaltkasten mm/u Endschalter SQ3 Pumpentaster Endschalter SQ1 Stromversorgungstaste Griffknopf SB4 Beleuchtung EL1 Griffknopf SB4 Endschalter SQ6 Bedienfeld Endschalter SQ4 Endschalter Pumpenmotor Anschlussdose Pumpenmotor M2 mm/in EIN/AUS Abbildung 4 Elektrisches Bauteil...
-
Seite 16: Not-Aus-Betrieb
Gesamt 26 Bedienungsanleitung Seite 4.5 Not-Aus-Betrieb: Wenn während des Betriebs ein Not-Aus erforderlich ist, drücken Sie den Not-Aus-Taster SB1, damit die Maschine vollständig gestoppt wird, und lösen Sie die Verriegelung des Drucktasters zum Maschinenneustart, nachdem Sie das Problem behoben haben. 4.6 Kühlmittelpumpe Drehen Sie den Schalter der Kühlmittelpumpe nach rechts, dann bewegt sich die Kühlmittelpumpe und arbeitet mit der Spindel. - Seite 17 Gesamt 26 Bedienungsanleitung Seite 14 Gesamtstrom- Haupt- Spindelmotor Pumpenmotor Hubmotor Steuerung versorgung schalter Achtung: Der Durchmesser der Linie ohne Angabe ist 0. 75mm. Abbildung (5-1) Elektrisches Bauteil...
- Seite 18 Gesamt Bedienungsanleitung P L C Steuerung Seite Tischhub Achtung: Der Durchmesser der Linie ohne Angabe ist 0. 75mm. Abbildung（5-2) Elektrisches Bauteil...
- Seite 19 Gesamt 26 Bedienungsanleitung Seite Liste der elektrischen Komponenten: Tabelle（3） Bezeichnung Spezifikation Mge Anmerkung Teilenummer Trennschalter GV2-ME10 Trennschalter GV2-ME03 Trennschalter GV2-ME06 Befehlsschalter JCH13-20 SX1,2 Auswahlschalter C2SS2-10B-10 CE4T-10R-02 Not-Aus-Taster SB2,5 Drucktaste GQ22-11E/G/24V/S Drucktaste GQ22-11E/W/24V/S Drucktaste GQ22-11E/R/24V/S Einzellampe GQ16T-D/L/W/24V/S Einzellampe GQ16T-D/L/G/24V/S Drucktaste Homedade Auswahltaster C3SS2-10B-20 (Druckknopf)
-
Seite 20: Schmierungs- Und Kühlmittelsystem
Gesamt 26 Bedienungsanleitung Seite 5. Schmierungs- und Kühlmittelsystem 5.1 Schmiersystem: Teile und Lager im Inneren des Spindelgehäuses werden automatisch geschmiert. Der Ölstand muss beim Befüllen mit Schmieröl etwas höher als die Mittellinie im Ölfenster sein. Zu viel Ölfüllung führt zu einem Überlaufen. Ölablassschraube und Filtervorrichtung befinden sich zusammen an der linken unteren Seite vom Spindelgehäuse. - Seite 21 Gesamt Bedienungsanleitung Seite 18 Abbildung 6 Schmierung Schmierstellen Pos.-Nr. Schmierstelle Fettbezeichnung Schmierzeiten Alle 3 Monate schmieren Ölbad des Spindelgehäuses ISO VG33 Maschinenöl Oberfläche der Hauptspindelhülse Einmaliges Ölen bei jeder Schicht Einmaliges Ölen bei jeder Schicht Oberfläche der Standsäule Schneckenlager für den Schlittenhub Einmaliges Ölen bei jeder Schicht ZL-3 Lithium-basiertes Fett Einmaliges Ölen bei jeder Schicht...
- Seite 22 Gesamt 26 Bedienungsanleitung Seite 19 mm/u Warn u ng Bitte fü lle n Sie Ö l nur be i a usge sc ha lte te r Ma sc h ine na c h. De r Ö ls ta nd da rf de n rote n Pun k t in de r M itte de s Ö...
-
Seite 23: Anwendung Und Betrieb Der Maschine
Gesamt 26 Bedienungsanleitung Seite Sobald das Fundament vollständig trocken ist, kann die Maschine auf die verstellbare Unterlage gestellt werden. Beim Einsetzen der Schraubenbolzen kann dann der Beton vergossen werden. Die Schrauben nach vollständiger Trocknung des Betons festziehen. Zuerst die Maschine ausrichten, dabei sollte die erforderliche Toleranz sowohl in der horizontalen als auch in der Querebene nicht mehr als 0,04/1000 mm betragen. - Seite 24 Gesamt 26 Bedienungsanleitung Seite 21 mm/u Warnung B i tt e f üll e n Si e Ö l nur bei a us ge s c ha l te t er Ma s c hi ne na c h. D e r Ö...
-
Seite 25: Änderungen Der Spindeldrehzahl Und Des Vorschubs
Gesamt 26 Bedienungsanleitung Seite Wenn der Werkzeugschaft zu eng mit dem Spindelkegel verbunden ist und das Schneidwerkzeug nach mehreren Hüben nicht herunterfallen konnte, müssen Sie den normalen Weg gehen, indem Sie nämlich das Schneidwerkzeug mit einem Austreiber demontieren. Wenn ein Fräser verwendet wird, entfernen Sie unbedingt zuerst die am Ende der Spindel angeschraubte Schraube am Werkzeughalter, der Fräser kann dann leicht demontiert werden. -
Seite 26: Steuerung Der Schnitttiefe
Gesamt 26 Bedienungsanleitung Seite Mikro-Handvorschub: Der Mikrovorschub der Spindel erfordert zwei Schritte. Stellen Sie zunächst den Vorschubhebel (5) auf „Leerlauf". Drücken Sie dann die Taste (SB4) und drehen Sie das Mikrovorschub-Handrad (3) nach oben. Stellen Sie sicher, dass die Kupplung eingerastet ist. -
Seite 27: Einstellung Der Arbeitstischposition
Gesamt 26 Bedienungsanleitung Seite 7.9 Einstellung der Arbeitstischposition: Zeigt die vielfältige und einfache Bedienung der Maschine und spiegelt den multifunktionalen Aspekt des Arbeitstisches wider. Zusätzlich zu den normalen manuellen und automatischen Auf- und Ab-Funktionen kann er auch um die Säule gedreht und horizontal um ±45° geneigt werden. -
Seite 28: Maschineneinsatz Und Wartung
Gesamt 26 Bedienungsanleitung Seite 9 Maschineneinsatz und Wartung: 9.1 Bevor Sie die Maschine in Betrieb nehmen, lesen Sie bitte zuerst die Bedienungsanleitung sorgfältig durch, verstehen Sie den Aufbau der Maschine und ihre Leistung vollständig und machen Sie sich mit der Lage aller Hebel und Tasten vertraut. 9.2 Die Schmierung der Maschine ist sehr wichtig. - Seite 29 9.9 Da für das Spindel- und Vorschubsystem Zahnräder verwendet werden, ist es nicht zulässig, die Spindeldrehzahl oder die Vorschubgeschwindigkeit bei laufender Maschine zu ändern, da sonst die betreffenden Zahnräder, Wellen oder Teile beschädigt werden können. 9.10 Spindelpinole nicht zu weit ausfahren, eine angemessene Höhe des Arbeitstisches wird empfohlen.
- Seite 30 Gesamt 26 Bedienungsanleitung Seite 11. Maschinenzubehör: Beschreibung Spezifikation/Standard Mge Anmerkung Überprüfung des Spiralbohrers mit 1-13/G86087 einem Schlüssel Adapter für Bohrerprüfung Adapter 4-3/JB3477 Adapter 4-2/JB3477 Adapter 3-1/JB3477 Austreiber Keil 1/JB3482 Austreiber Keil 3/JB3482 Schraubenschlüssel 21×24/GB4388 Batterie SR44 2 für φ5×25 3A/1A/10A Sicherung jede φ5×25 5A...
-
Seite 31: Prüfbescheinigung
Vertikale Bohrmaschine Modell：JDT-4024 Prüfbescheinigung Max. Bohrdurchmesser: 40 mm Seriennummer:... - Seite 32 Wir bestätigen, dass die Maschine geprüft wurde und dass alle Maschinenkomponenten Norm Q/320684FNC01-2006 entsprechen. Die Lieferung ist genehmigt. Direktor des Unternehmens: Datum: Leiter der Abteilung für Qualitätsprüfung: Datum:...
- Seite 33 Gesamt 3 Prüfbescheinigung Seite 1 Genauigkeitsprüfprotokoll Geometrische Genauigkeitsprüfung: Genauigkeit Skizze Prüfung Zulässig Gemessen (mm) 0.06 vollflächig geprüft (flach oder konkav) Parallelität Grundfläche 0.04 vollflächig geprüft (flach oder konkav) Parallelität Arbeitstisch oberfläche D=300 0.04 Planheit des Arbeitstisches...
- Seite 34 Gesamt 3 Prüfbescheinigung Seite 2 Genauigkeitsprüfprotokoll Geometrische Genauigkeitsprüfung: Genauigkeit Skizze Prüfung Gemessen Zulässig (mm) Rundlauf der Spindeldrehachse a ） nahe der Spindeloberfläche L=300 b ） im Abstand a ） 0.02 L von der b ） 0.04 Spindeloberfläche Rechtwinkligkeit der Spindelachse a ）...
-
Seite 35: Arbeitsgenauigkeit
Gesamt 3 Prüfbescheinigung Seite 3 Genauigkeitsprüfprotokoll Geometrische Genauigkeitsprüfung: Genauigkeit Skizze Prüfung Gemessen Zulässig (mm) Rechtwinkligkeit der vertikalen Hubbewegung der a.0.1/300 Spindelpinole in （ a≤90° ） Bezug auf die b.0.1/300 Tischoberfläche Arbeitsgenauigkeit: Änderung der Rechtwinkligkeit der Spindelachse F=8000N zur Oberfläche 2/1000 Arbeitstisches unter Axialkraft... - Seite 36 Vertikale Bohrmaschine Modell：JDT-4024 Packliste Max. Bohrdurchmesser: 40 mm Seriennummer:...
- Seite 37 Gesamt 1 Packliste Seite Ordner Nr.: 1/1 Abmessung ( L ×B × H): 110×67 ×225 CM Bruttogewicht: 730kg Nettogewicht: 660kg Bezeichnung Spezifikationen und Zeichen Menge Anmerkung Maschine 1 Stück Bohrfutter mit Hebel 1-13: GB6087 1 Stück Bohrfutteradapter 1 Stück 4-3: JB3477 1 Stück 4-2: JB3477 1 Stück...
- Seite 38 Vertikale Bohrmaschine Modell：JDT-4024 Anlage zur Bedienungsanleitung Max. Bohrdurchmesser: 40mm Seriennummer:...
- Seite 39 Anlage zur Bedienungsanleitung Explosionsdarstellung (1) Spindelgehäuseteile "10...
- Seite 40 Stückliste für JDT-4024 Bohrmaschine Teile- Beschreibung Größe Menge 1 JDT4024-1-001 Rändelschraube 2 JDT4024-1-002 Rändelknopf 3 JDT4024-1-003 Kegelstifte 3x26 JDT4024-1-004-1 Kalibrierschraube JDT4024-1-004-2 Sicherungsring 5 JDT4024-1-005 Kalibriermutter 6 JDT4024-1-006 Noniushalter 7 JDT4024-1-007 Geschlitzte Flachkopfschraube M3X6 8 JDT4024-1-008 Skalenblatt JDT4024-1-009-1 Senkkopfschraube JDT4024-1-009-2 Flache Unterlegscheibe...
- Seite 41 Stückliste für JDT-4024 Bohrmaschine Teile- Beschreibung Größe Menge JDT4024-1-036-1 Zifferblatt für die Anzeige JDT4024-1-036-2 Geschlitzte Stellschrauben mit M5X12 Kegelspitze JDT4024-1-036-3 Stellschraube JDT4024-1-036-4 Zylindrische schraubenförmige Druckfeder JDT4024-1-036-5 Kugel JDT4024-1-037-1 Stellschraube JDT4024-1-037-2 Kugel JDT4024-1-037-3 Zylindrische schraubenförmige Druckfeder JDT4024-1-038-1 Nocken JDT4024-1-038-2 Sicherungsring 39 JDT4024-1-039...
- Seite 42 Stückliste für JDT-4024 Bohrmaschine Teile- Beschreibung Größe Menge JDT4024-1-058-1 Anschlagbolzen JDT4024-1-058-2 Sechskantmutter JDT4024-1-058-3 Flache Unterlegscheibe JDT4024-1-058-4 Geschlitzte Stellschrauben mit M5X12 Zapfenspitze JDT4024-1-059-1 Halterung JDT4024-1-059-2 Zylindrische schraubenförmige Druckfeder JDT4024-1-059-3 Senkkopfschraube M4X10 60 JDT4024-1-060 Bedienfeldbeschriftung 61 JDT4024-1-061 Senkkopfschraube M5X10 62 JDT4024-1-062 Stellblock 63 JDT4024-1-063 Spindelgehäuse...
- Seite 43 Stückliste für JDT-4024 Bohrmaschine Teile- Beschreibung Größe Menge JDT4024-1-093-1 Zahnrad JDT4024-1-093-2 Passfeder JDT4024-1-094-1 Zahnrad JDT4024-1-094-2 Sicherungsring 95 JDT4024-1-095 Rillenkugellager 96 JDT4024-1-096 Motor JDT4024-1-097-1 Motorgetriebe JDT4024-1-097-2 Sicherungsring JDT4024-1-098-1 Lager JDT4024-1-098-2 Rundkopfschraube 99 JDT4024-1-099 Ölpumpenritzel JDT4024-1-100-1 Kleiner Schaft JDT4024-1-100-2 Passfeder JDT4024-1-101-1 Ölpumpenhalter...
- Seite 44 Stückliste für JDT-4024 Bohrmaschine Teile- Beschreibung Größe Menge 133 JDT4024-1-133 Rundmutter M14X1.5 134 JDT4024-1-134 Sicherungsbleche für Rundmutter 135 JDT4024-1-135 Flachdruckkugellager 136 JDT4024-1-136 Lagersitz 137 JDT4024-1-137 O-RING 55X3.1 138 JDT4024-1-138 O-RING 19X2.4 139 JDT4024-1-139 Flachdruckkugellager 140 JDT4024-1-140 Unterlegscheibe 141 JDT4024-1-141 Rillenkugellager...
- Seite 45 Stückliste für JDT-4024 Bohrmaschine Teile- Beschreibung Größe Menge 177 JDT4024-1-177 Sicherungsring 178 JDT4024-1-178 Innensicherungsringe 179 JDT4024-1-179 Einstellscheibe 180 JDT4024-1-180 Rillenkugellager 181 JDT4024-1-181 Einstellscheibe 182 JDT4024-1-182 Querwelle 183 JDT4024-1-183 Rillenkugellager 184 JDT4024-1-184 Unterlegscheibe 185 JDT4024-1-185 Innensechskantschrauben M5X30 186 JDT4024-1-186 Schneckenrad 187 JDT4024-1-187 Hülse...
- Seite 46 Seite 10 Anlage zur Bedienungsanleitung Explosionsdarstellung (2) Skizze der Säulen- und Halterungsteilstruktur J .· 21"---- ,;::-,'---i/...
- Seite 47 Stückliste für JDT-4024 Bohrmaschine Teile- Beschreibung Größe Menge 1 JDT4024-2-01 Sockel 2 JDT4024-2-02 Abdeckung 3 JDT4024-2-03 Säule 4 JDT4024-2-04 Zahnstange 5 JDT4024-2-05 Wassersieb 6 JDT4024-2-06 Platte 7 JDT4024-2-07 Schlitzschraube mit Senkkopf M6X10 8 JDT4024-2-08 Rohrverbindung 9 JDT4024-2-09 Schlauch 10 JDT4024-2-10...
- Seite 48 Stückliste für JDT-4024 Bohrmaschine Teile- Beschreibung Größe Men 50 JDT4024-2-50 Zylinderschrauben mit M12X30 10 Innensechskant 51 JDT4024-2-51 Doppelendbolzen 52 JDT4024-2-52 Hauptmutter für Spannplatte 53 JDT4024-2-53 Anschlussplatine für Halterung 54 JDT4024-2-54 Handhebel 55 JDT4024-2-55 Lange Handpinole 56 JDT4024-2-56 Mutter für Spannplatte...
-
Seite 49: Environmental Protection
Environmental protection Protect the environment. Your appliance contains valuable materials which can be recovered or recycled. Please leave it at a specialized institution. This symbol indicates separate collection for electrical and electronic equipment required under the WEEE Directive (Directive 2012/19/EC) and is effective only within the European Union. - Seite 50 Conditions (GTC) that are an integral part of the contract. These GTC may be viewed on the website of your dealer or sent to you upon request. Tool France PROMAC, JPW Industries-Europe reserves the right to make changes to the product and accessories at any time.
