www.promac.ch / www.promac.fr

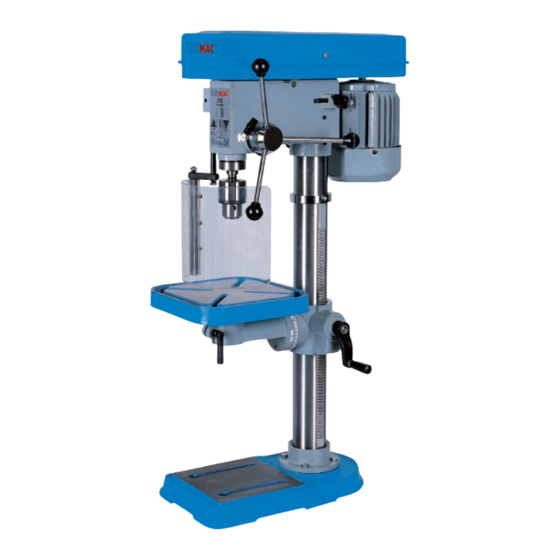

Bohrmaschine / Perceuse
Bedienungsanleitung

Inhaltsverzeichnis

2
3 - 4
7
Elektrischer Plan,
8
10
12
Hauptbedienungselemente
13
14
Inbetriebnahme
17
Einstellen der Drehzahlen
18
Wartungsarbeiten
20-22 Schnittzeichnung und Ersatzteilliste
23
Garantieschein
Mode d'emploi
Sommaire
2
Certificat CE de conformité
5 - 6
Consignes de sécurité
7
Schéma du câblage électrique
Liste des composants électriques
9
Caractéristiques techniques,
description de la machine
11
Assemblage
12
Eléments principaux de la machine
15
16
17
19
Instructions de maintenance
20-22 Vue éclatée et
liste des pièces de rechange
23
BD263 / 2007.12
212
212Z

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Promac 212

Inhaltszusammenfassung für Promac 212

  • Seite 1: Inhaltsverzeichnis

    BD263 / 2007.12 www.promac.ch / www.promac.fr Bohrmaschine / Perceuse 212Z Bedienungsanleitung Inhaltsverzeichnis CE-Konformitäts-Zertifikat 3 - 4 Sicherheitsvorschriften Elektrischer Plan, Stückliste der elektrischen Anlage Technische Daten, Maschinenbeschrieb Zusammenbau Hauptbedienungselemente Aufstellung der Maschine Inbetriebnahme Einstellen der Drehzahlen Wartungsarbeiten 20-22 Schnittzeichnung und Ersatzteilliste...

  • Seite 2: Ce-Konformitäts-Zertifikat

    Registriernummer Z99-505-143A vom 27.07.1999 TOOLTEK LTD. erklärt hiermit, dass die folgende Maschine: 212 / 212Z sofern diese gemäß der beigelegten Bedienungsanleitung gebraucht und gewartet wird, den Vorschrif- ten betreffend Sicherheit und Gesundheit von Personen, gemäß den oben aufgeführten Richtlinien der EG entspricht.

  • Seite 3: Sicherheitsvorschriften

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN 212 / 212Z Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern we- sentlich mögliche Unfallgefahren.
  • Seite 4 Bediener wird daher die Intensität abschätzen und die verantwortlichen Personen mit geeigneten Schutzmittel im Sinne des DL.vo 277/1991 ausrüsten müssen. Elektrischer Netzanschluss Die Maschinen Modell 212 und 212Z werden mit einem Netzkabel mit Stecker geliefert, 230V, 50Hz. Die Anschlüsse sowie Änderungen des Netzanschlusses sind von einem Fachmann gemäß Norm EN60204-1, Punkt 5.3 vorzunehmen.

  • Seite 5: Consignes De Securite

    CONSIGNES DE SECURITE 212 / 212Z Remarque : Le fait de ne pas lire les consignes peut avoir des blessures graves pour conséquence. Comme toutes les machines, une perceuse comporte des dangers propres à l’utilisation et au maniement des machines en général. La mise en marche attentive et le maniement correct réduisent considérablement les risques d’accident.
  • Seite 6 D.L. vo 277/1991. Connexion électrique au réseau 1. Les machines modèles 212 et 212Z sont livrées avec un câble de raccordement à une arrivée de 230V/50/1. 2. La protection doit être égale à un DRT de 10A.

  • Seite 7: Stückliste Der Elektrischen Anlage

    Elektrische Anlage / Installation électrique 212 / 212Z ELEKTRISCHE ANLAGE Das Elektroschema, 230Volt, das auch im Motordeckel zu finden ist, enthält die notwendigen Angaben für den korrekten Anschluss Ihrer Maschine ans Netz. Wird der Netzanschluss (Stecker) geändert, muss dies von einem Fachmann ausgeführt werden.

  • Seite 8: Technische Daten, Maschinenbeschrieb

    HINWEIS: Modell 212Z ist nur in Frankreich lieferbar MASCHINENBESCHRIEB Mit den PROMAC Bohrmaschinen stehen Ihnen universelle Bearbeitungszentren zur Verfügung, mit denen die vielfältigsten Zerspanungsarbeiten durchgeführt werden können, wofür sonst mehrere Maschinen erforderlich sind. Bei richtiger Bedienung und Wartung ist die sichere Funktion und die hohe Arbeitsgenauigkeit über Jahre hinaus gewährleistet.

  • Seite 9: Caracteristiques Techniques

    CARACTERISTIQUES TECHNIQUES 212 / 212Z 212 / 212Z Capacité de perçage 16mm Cône CM 2 Col de cygne 168mm Course de broche 80mm Plage des vitesses 5 vitesses 490- 2510tpm Distance broche-table 445mm Distance broche-pied 640mm Diamètre de la broche 40mm Diamètre de la colonne...

  • Seite 10: Zusammenbau

    ZUSAMMENBAU 212 / 212Z Auspacken der Maschine Die Maschinenteile aus der Verpackung nehmen und die Teile nach der untenstehenden Liste überprüfen. 13mm Bohrfutter mit Schlüssel Klemmgriff Adapter MK2/B18 Griffknopf Griffknopf mit Stangen (3) Schraube mit Federring (3) Drehkurbel Inbusschlüssel Klemmgriff Die Maschine wie nebenstehend gezeigt zusammen- bauen.

  • Seite 11: Déballage De La Machine

    ASSEMBLAGE 212 / 212Z Déballage de la machine Déballer les parties de la machine et contrôler selon la liste ci-dessous. Mandrin à clé 13mm (212) Levier de blocage Mandrin autosserrant 13mm (212Z) Levier de blocage Adaptateur CM2/B18 Poignée Poignées et leviers (3) Vis et rondelle à...
  • Seite 12 Hauptbedienungselemente / Eléments principaux de conduite 212 / 212Z 1. Startdrücker / 7. Drehkurbel Tisch / Interrupteur de marche Manivelle table 2. Not-/Ausschalter / 8. Bohrfutter / Interrupteur coup de poing Mandrin 3. Stopdrücker / 9. Späneschutz / Inter. d'arrêt Protection copeaux 4.

  • Seite 13: Aufstellung Der Maschine

    3. Prüfen, ob der Motor im Uhrzeigersinn dreht, bevor der endgültige Anschluß an das Stromnetz erfolgt. 4. Das Modell 212 muß auf einer stabilen, standfesten Werkbank oder auf einem Sockelunterbau montiert werden. Es ist unbedingt notwendig, dass die Werkbank, die für die Aufstellung verwendet wird, verzugsfrei ist.

  • Seite 14: Nach Dem Betrieb

    INBETRIEBNAHME 212 / 212Z Spindel und Säule mit PROMAC Oel Art. 100385 schmieren. Prüfen, ob die Fläche des Aufspanntisches frei von Staub, Spänen oder Oelresten ist. Prüfen, ob das Bearbeitungswerkzeug scharf und einwandfrei eingespannt ist und das Werkstück sicher aufgespannt ist.

  • Seite 15: Installation De La Machine

    Avant de parfaire définitivement le branchement au réseau, vérifier que le moteur tourne en sens ho- raire. Le modèle 212 est à installer sur un établi rigide ou sur un socle spécifique. Il est impératif que l.établi ou le socle soient exempts de torsions et que, par ailleurs, ils soient assez stables pour éviter toutes oscillations ou vibrations consécutives aux conditions de travail.

  • Seite 16: Mise En Service

    Pour travailler en toute sécurité, il faut toujours fixer la pièce sur la table, à l’aide de moyens appropriés. Les rainures en T, prévues à cet effet, ont une largeur de 12 mm. Vous trouverez dans le catalogue des machi- nes PROMAC, pour l’usinage des métaux, un choix important d’outillages aptes à satisfaire de nombreux besoins.

  • Seite 17: Réglage De La Vitesse

    DREHzAHlEINSTEllUNG / REGlAGE DE lA VITESSE 212 / 212Z Mittels Umlegen des Keilriemens kann die gewünschte Drehzahl gemäss nachstehen- der Tabelle eingestellt werden. 1. Die Maschine abstellen. 2. Die Keilriemendeckel öffnen. 3. Die Stellschraube lösen. 4. Den Motor gegen das Kopfgehäuse drücken um den Keilriemen zu entlasten.

  • Seite 18: Ausserordentliche Wartung

    212 / 212Z Nachstehend sind die wichtigsten Wartungseingriffe angeführt, die in tägliche, wöchentliche, monatliche und halbjährliche Eingriffe unterteilt werden können. Die Nichteinhaltung der vorgesehenen Arbeiten bedingt einen vorzeitigen Verschleiss und geringere Leistung der Maschine. Tägliche wartung - Allgemeine Reinigung der Maschine von angefallenen Spänen.

  • Seite 19: Elimination Des Déchets

    MAINTENANCE 212 / 212Z Les interventions de maintenance, journalières, hebdomadaires, mensuelles et semi-annuelles, à prévoir, sont indiquées ci-après. Ne pas effectuer régulièrement ces travaux serait une cause d’usure prématurée de la machine et d’un rendement moins important. Entretien journalier - Nettoyage général de la machine de tous les copeaux qui s’y trouvent.

  • Seite 20: Ersatzteilzeichnung / Vue Eclatee 212

    ERSATZTEILZEICHNUNG / VUE ECLATEE 212 212 / 212Z...
  • Seite 21 ERSATZTEILZEICHNUNG / VUE ECLATEE 212Z 212 / 212Z 212Z...
  • Seite 22 ERSATzTEIllISTE / PIECES DE RECHANGE 212 / 212Z PM-212001 Fussplatte / Base PM-212055 Schalter / Interrupteur compl. PM-212002 Flansch / Flasque 55-1 PM-212055-1 Platte / Plaque PM-212003 Scheibe / Rondelle Z55-1 PM-212055-1Z Boite interrupteur 212Z PM-212004 Schraube / Vis PM-212056 Schraube / Vis PM-212005 Säule / Colonne...

  • Seite 23: Bon De Garantie

    GARANTIESCHEIN / BON DE GARANTIE 212 / 212Z Garantie Wir gewähren Ihnen auf den unten eingetragenen Artikeln Garantie auf die Dauer von 12 Monaten ab Laufdatum. Einzige Voraussetzung: die- ses ausgefüllte persönliche Garantie-Zertifikat muss der zur Reparatur eingesandten Maschine beigefügt sein.
  • Seite 24 212 / 212Z...
