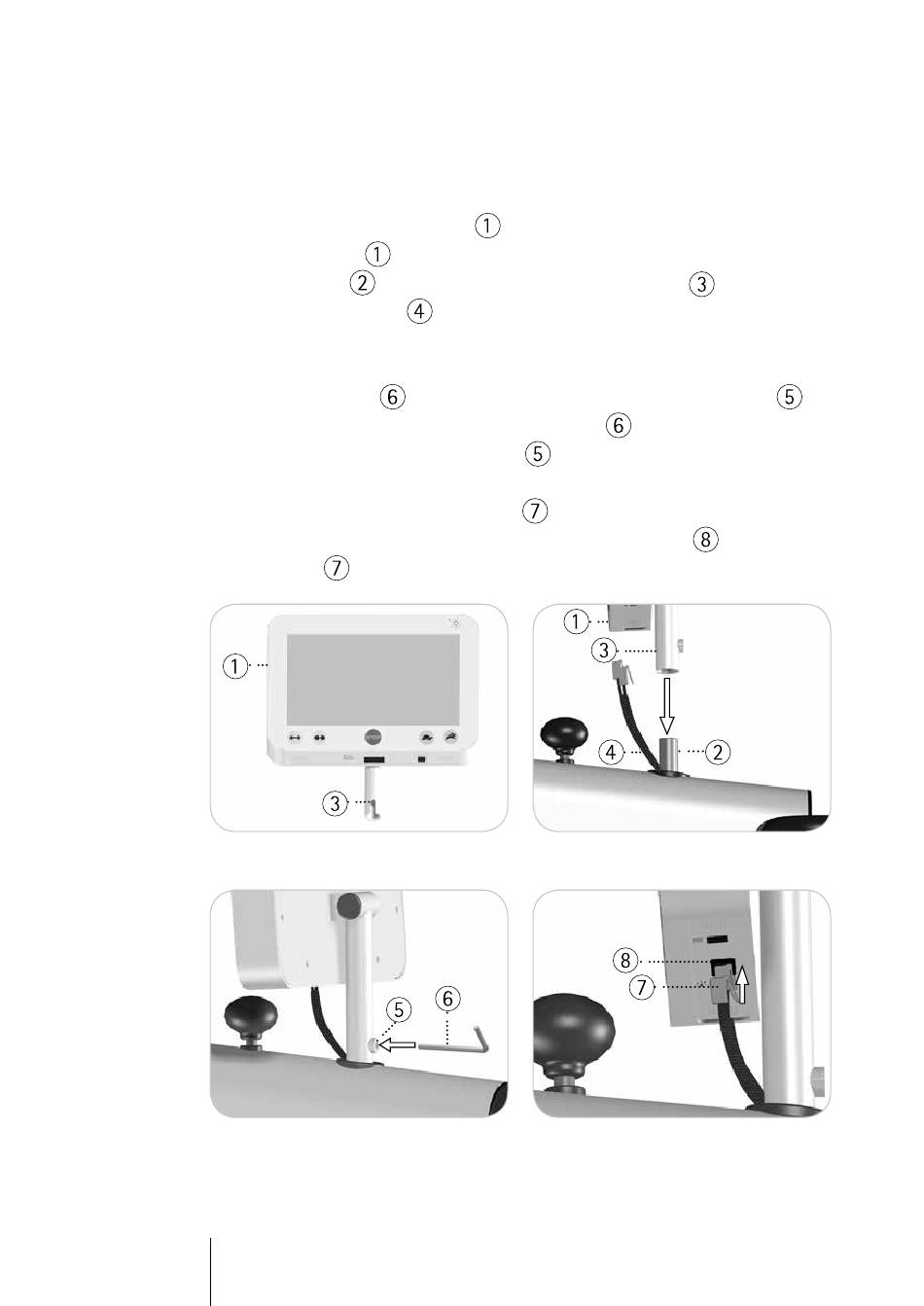

Bedieneinheit montieren
Nehmen Sie die Bedieneinheit
aus der Verpackung. Schieben Sie
die Bedieneinheit
ganz bis zum Endpunkt auf die dafür vorgese-
hene Halterung
. Achten Sie darauf, die Aussparung
passgenau
über den Kabelauslass
zu führen. Die Kabel nicht quetschen oder
knicken!
Fixieren Sie die Bedieneinheit. Stecken Sie den beiliegenden Innensechs-
kantschlüssel SW 4
in die vormontierte Zylinderkopfschraube
.
Drehen Sie den Innensechskantschlüssel SW 4
im Uhrzeigersinn und
ziehen Sie die Zylinderkopfschraube
bis zum spürbaren Widerstand
an.
Stecken Sie die beiden Kabelstecker
für die Motorsteuerung an der
Unterseite der Bedieneinheit in die passenden Buchsen
ein. Die
Kabelstecker
müssen dabei einrasten.
Abb. 4.3, 4.4
Abb. 4.5, 4.6
26
INBETRIEBNAHME, TRANSPORT
