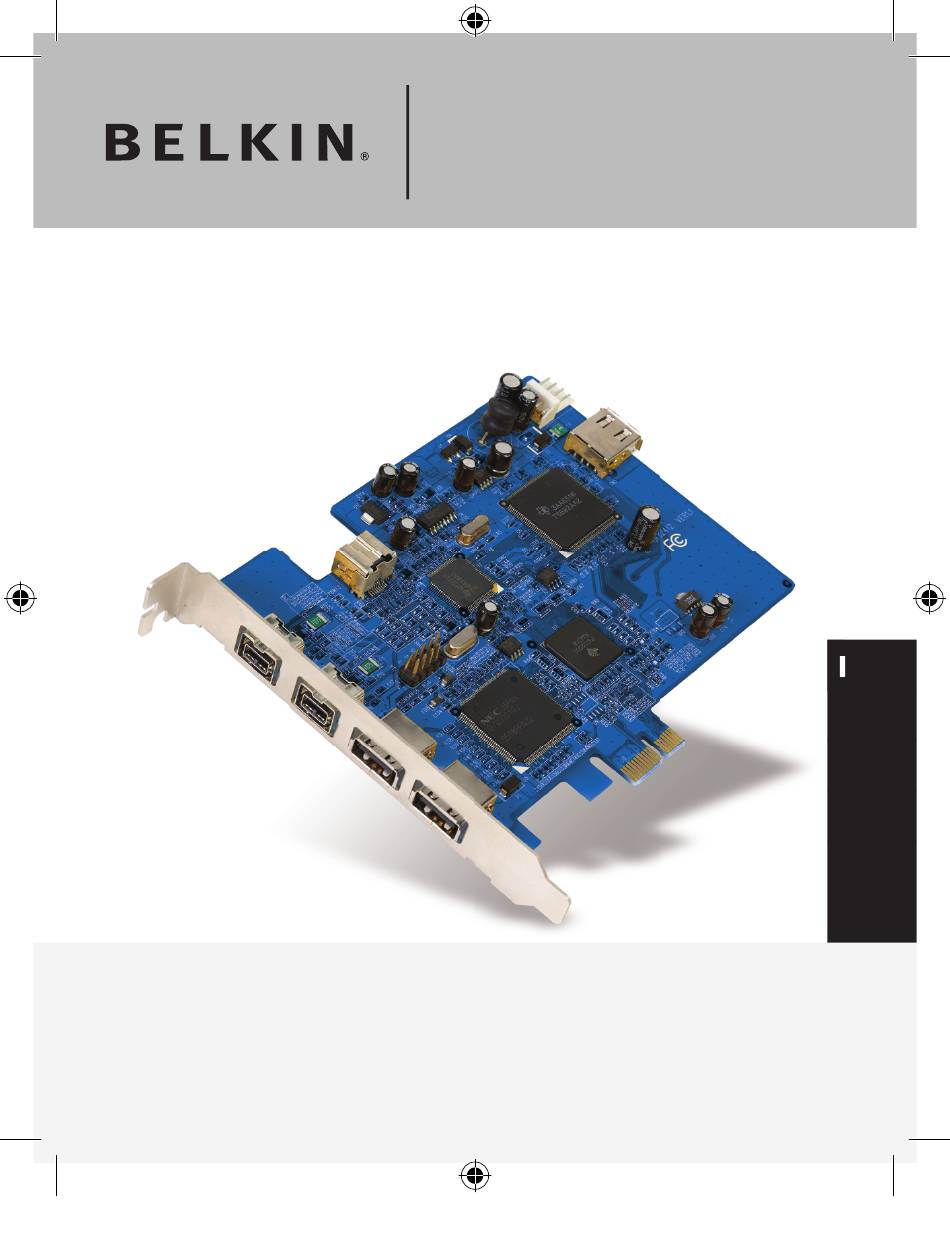

  • Seite 1 FireWire 800 and USB 2.0 PCI Express Card ™ Add FireWire 800 and Hi-Speed USB 2.0 ports to your computer ® using PCI Express technology User Manual F5U602ea 4967ea_F5U602ea.indb 1 14/3/06 4:36:23 pm...

  • Seite 2: Inhaltsverzeichnis

    Table of Contents 1. Introduction..............1 Features ................ 2 Specifications..............2 Environment ..............2 Minimum System Requirements ........3 Package Contents............3 2. Software Setup..............4 3. Hardware Installation ............6 4. Verifying Proper Installation ........... 8 5. Information ..............10 4967ea_F5U602ea.indb 2 14/3/06 4:36:24 pm...

  • Seite 3: Introduction

    Introduction Introduction to PCI Express For the last 10 years, PCI has been the mainstream interface for personal PCs, with nearly every computer using the same PCI bus specification—32-bit, running at 33MHz, and yielding a maximum data-transfer rate of only 133.3Mbps. In today’s information age, with data size growing exponentially, there is increased demand for faster transfer rates.

  • Seite 4: Features

    Introduction Features • Complies with one-lane 2.5Gbps PCI Express specifications • Offers USB 2.0 transfer rate of up to 480Mbps and 1394b data transfer rate of up to 800Mbps Specifications • Interface: One-lane PCI Express • Mode: USB2.0/1394b Combo PCI Express Card •...

  • Seite 5: Minimum System Requirements

    • Windows 2000, XP, 2003 Server *Note: Enclosed Card will not fit into a standard PCI slot. Package Contents • FireWire 800 and USB 2.0 PCI Express Card • User Manual • CD Driver 4967ea_F5U602ea.indb 3 14/3/06 4:36:25 pm...

  • Seite 6: Software Setup

    IMPORTANT NOTE: You must install the FireWire 800 and USB 2.0 PCI Express Card drivers prior to installing the hardware in your computer. 1. Insert the FireWire 800 and USB 2.0 PCIe installation CD into your CD-ROM drive. After a few moments, the main menu will automatically start.
  • Seite 7 Software Setup 3. If you receive the following “Software Installation” notice, click on “Continue Anyway” to continue with the installation process. 4. After the files have been successfully copied over, a window will appear to confirm that driver installation is complete.

  • Seite 8: Hardware Installation

    Hardware Installation 1. After completion of software setup, shut down your computer and disconnect all connected devices and peripherals. 2. Remove the cover from your computer. Refer to your computer manufacturer’s user manual for details on how to do this. Touch any bare metal portion of your computer case to discharge yourself of any static electricity.
  • Seite 9 Hardware Installation 5. Replace the slot-cover screw. 6. After installing the PCI Express Card, replace your computer’s outer cover and turn on your computer. NOTE: Do not plug any devices into the PCI Express Card until driver installation is completely finished. 7.

  • Seite 10: Verifying Proper Installation

    Verifying Proper Installation Check the Windows Device Manager to confirm that your PCI Express Card has been properly installed. 1. Right-click on “My Computer” and select “Manage”. 2. Select the “Device Manager” tab. 3. Click the (+) sign next to “IEEE 1394 Bus host controllers”. The “IEEE 1394 Bus host controllers”...
  • Seite 11 Verifying Proper Installation 4967ea_F5U602ea.indb 9 14/3/06 4:36:28 pm...

  • Seite 12: Information

    Belkin Corporation Limited Lifetime Product Warranty Belkin Corporation warrants this product against defects in materials and workmanship for its lifetime. If a defect is discovered, Belkin will, at its option, repair or replace the product at no charge provided it is returned during the warranty period, with transportation charges prepaid, to the authorized Belkin dealer from whom you purchased the product.
  • Seite 13 Information No Belkin dealer, agent, or employee is authorized to make any modification, extension, or addition to this warranty. BELKIN IS NOT RESPONSIBLE FOR SPECIAL, INCIDENTAL, OR CONSEQUENTIAL DAMAGES RESULTING FROM ANY BREACH OF WARRANTY, OR UNDER ANY OTHER LEGAL THEORY, INCLUDING BUT NOT...
  • Seite 14 +31 (0) 20 654 7349 fax Belkin Tech Support Europe: 00 800 223 55 460 © 2006 Belkin Corporation. All rights reserved. All trade names are registered trademarks of respective manufacturers listed. FireWire is a trademark of Apple Computer, Inc., registered in the P74967ea U.S.
  • Seite 15 Carte PCI Express ™ FireWire 88 et USB 2.0 Ajoutez des ports FireWire 800 et USB 2.0 Haut Débit à votre ® ordinateur grâce à la technologie PCI Express Manuel de l’utilisateur F5U602ea 4967ea_F5U602ea.indb 1 14/3/06 4:36:41 pm...
