Stiftbelegung; Abmessungen - Sony Trinitron PVM-9L1 Bedienungsanleitung

Technische Daten
Leistungsaufnahme
PVM-9L1: 40 W, 0,6 bis 0,3A
PVM-14L1: 68 W, 1,1 bis 0,4A
PVM-20L1: 75 W, 1,2 bis 0,4A
Betriebsspannung 100 bis 240 V Wechselstrom,
50/60 Hz
Spitzenstrom
PVM-9L1:
(1) Einschaltstrom, Stromsonde:
93 A (240 V)
(2) Gemessen in EN55103-1: 41 A
(230 V)
PVM-14L1:
(1) Einschaltstrom, Stromsonde:
93 A (240 V)
(2) Gemessen in EN55103-1: 42 A
(230 V)
PVM-20L1:
(1) Einschaltstrom, Stromsonde:
93 A (240 V)
(2) Gemessen in EN55103-1: 42 A
(230 V)
Betriebsbedingungen
Temperatur: 0 bis +35 °C
Luftfeuchtigkeit:
30 bis 85 % (nicht kondensierend)
Luftdruck: 700 hPa bis 1060 hPa
Bedingungen bei Lagerung und Transport
Temperatur: –10 bis +40 °C
Luftfeuchtigkeit: 0 bis 90 %
Luftdruck: 700 hPa bis 1060 hPa
Abmessungen (B/H/T)
PVM-9L1:
ca. 217 × 218 × 350 mm
PVM-14L1:
ca. 346 × 340 × 414 mm
PVM-20L1:
ca. 449 × 441 × 502 mm
Gewicht PVM-9L1:
ca. 6,3 kg
PVM-14L1:
ca. 15 kg
PVM-20L1:
ca. 28 kg
Mitgeliefertes Zubehör
Netzkabel (1)
Bedienungsanleitung (1)
Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.
14
(DE)

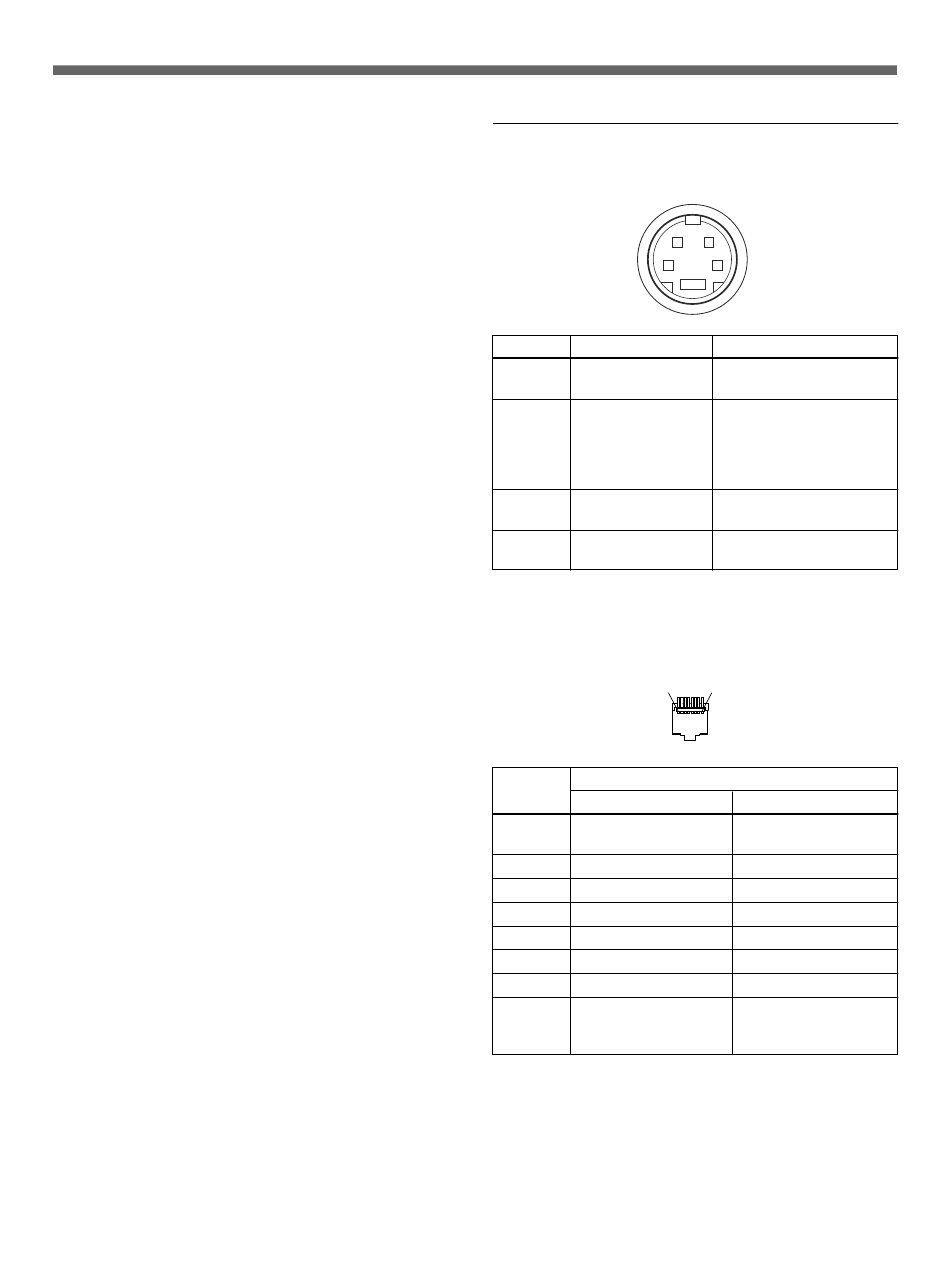

Stiftbelegung

Anschluss Y/C IN (4-poliger Mini-DIN-Anschluss)
4
Stift Nr. Signal
1 Y-Eingang
2 CHROMA-Eingang
Hilfsträger-Eingang
3 GND (Masse) für
Y-Eingang
GND (Masse) für
4
CHROMA-Eingang
Anschluss PARALLEL REMOTE
Modularer Anschluss (8-polig)
1
Funktionen
Stift Nr.
PVM-14L1/20L1
1
Gibt das LINE A-
Eingangssignal an
2
Gibt LINE B an
3
Offen
4 Offen
5 GND (Masse)
6 Offen
7 Offen
8 Wählt
Bildseitenverhältnis
16:9
Für die Fernbedienung erforderliche
Verdrahtung
Verbinden Sie die Funktion, die über die
Fernbedienung zur Verfügung stehen soll, mit der
Masse (Stift 5).
2 1
3
*
Beschreibung
1 Vp-p, sync-negativ, 75
Ohm
286 m Vp-p (NTSC),
300 m Vp-p (PAL), Burst
Verzögerung zwischen Y
und C: 0 ± 100 ns, 75
Ohm
GND (Masse)
GND (Masse)
8
PVM-9L1
Offen
Offen
Offen
Offen
GND (Masse)
Offen
Offen
Wählt
Bildseitenverhältnis
16:9
