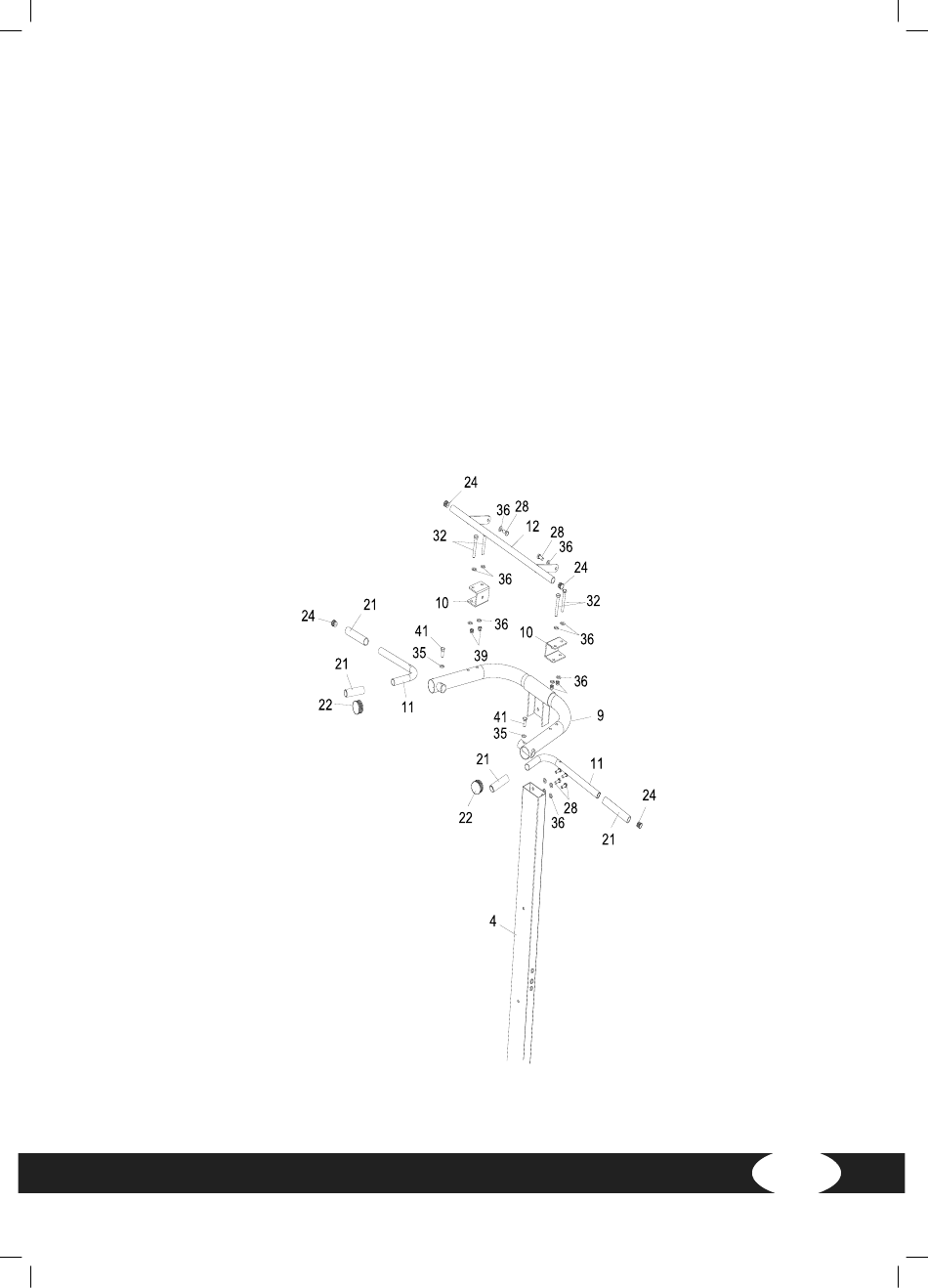

Schritt 3:
1. Befestigen Sie 2 U-Profilklemmen (10) am oberen Stützrahmen (9) mit 4 Schrauben
M10*75 (32), 8 Unterlegscheiben 10MM (36) und 4 Sicherheitsmuttern M10 (39).
2. Befestigen Sie die obere Klimmzugstange (12) an der U-Profilklemme (10) mit 2
Schrauben M10*16 (28) und 2 Unterlegscheiben 10MM (36).
3. Befestigen Sie zwei Rohrabdeckungen (22) an der oberen Stütze (9).
4. Befestigen Sie den L-förmigen Griff (11) mit zwei Schrauben M*8 16 (41) und zwei
gebogene Unterlegscheiben 8mm (35) an der oberen Stütze (9).
5. Stecken Sie den Bügel auf dem oberen Stützrahmen (9) in den Aufsatz des Pfostens
(4). Sichern Sie dies mit 4 Schrauben M10*16 (28) und 4 Unterlegscheiben 10MM (36).
15
