1. CARACTERISTIQUES GENERALES
Conçue pour le sertissage des connecteurs électriques pour câbles en cuivre et aluminium
jusqu'à 630 mm
– Force de sertissage: ................................................................. 230 kN (25.8 sh ton)
– Pression maxi: .......................................................................... 700 bar (10,000 psi)
– Dimensions: hauteur ................................................................. 365 mm (14.37 in.)
– Poids: ......................................................................................... 8,8 kg (19.36 lbs)
2. DoMAINE D'APPLICATIoN
– Utilisée avec les adaptateurs appropriés (Réf. à Fig. 5), la tête RHU230-630 peut em-
ployer toutes les matrices à enclenchement semi-circulaires communes aux outils
Cembre de la série à 130 kN pour la compression de connecteurs pour conducteurs
en général de 400 mm
(600MCM) maxi.
Des adaptateurs appropriés permettent également d'utiliser toute la gamme de matrice
de mise au rond et des matrices communes aux outils Cembre de la série130 kN
réalisant un poinçonnage profond, matrice fermée, sur câbles aluminium de 240 mm

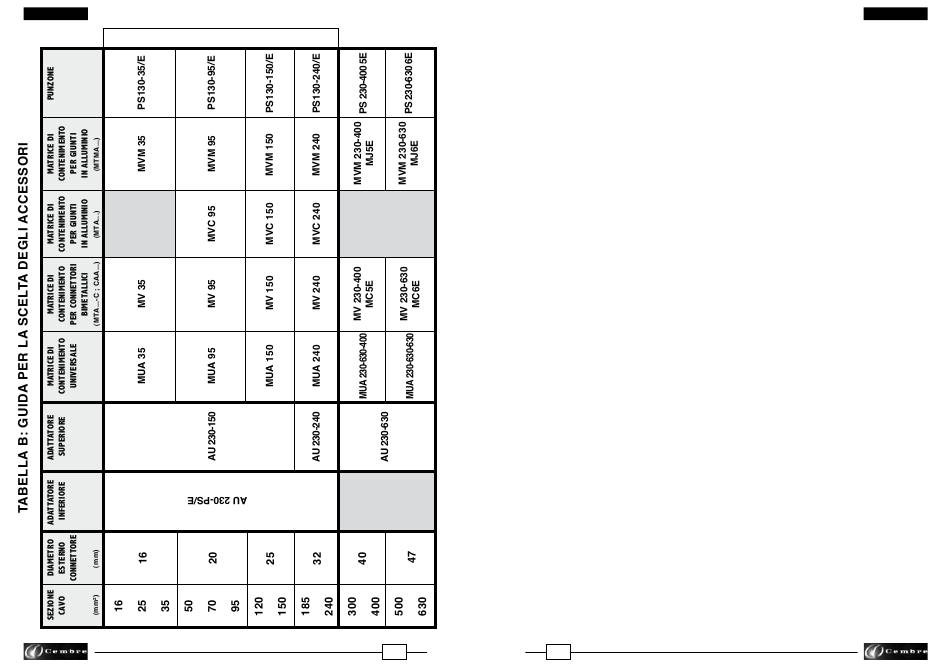

maxi (voir tab. A et B et Fig. 3).
– L'emploi de matrices spécifiques permet de comprimer des connecteurs pour conduc-
teurs en général de 630 mm
3. INSTRUCTIoNS D'UTILISATIoN
3.1) Mise en service
La tête est munie d'un raccord rapide mâle à blocage automatique et peut être reliée aussi
bien à des pompes hydrauliques à pied qu'à des pompes pneumo ou électro-hydrauliques
Cembre.
4. UTILISATIoN SUR CoNNECTEURS PoUR CABLES EN ALUMINIUM
D'UNE SECTIoN DE 300, 400, 500 et 630 mm
4.1) Montage de l'adaptateur supérieur AU230-630.
– Introduire l'adaptateur AU230-630 dans les guides appropriées de la fourche (8) et pous-
sez jusqu'à son blocage dans la position de fonctionnement donnée par l'emboîtement
des billes à ressort de la fourche de la tête avec les rainures latérales de l'adaptateur.
– Pour l'enlever, il suffira de pousser l'adaptateur jusqu'à ce qu'il soit déboîté de la tête.
4.2) Montage des matrices, poinçons et mise au rondes
– La partie supérieure des matrices de sertissage ou de mise au rond est directement
positionnée dans l'adaptateur AU230-630 et doit être maintenue en faisant coïncider
les encoches du dessus avec les tétons de l'adaptateur en suivant la séquence établie
en figure 1.
– Le poinçon ou la partie inférieur de la matrice de mise au rond doit être introduit
sur le piston (2) de la tête en tirant sur le loquet (21) et en plaçant la goupille (13) du
piston (2) dans l'encoche prévue à cet effet. L'extraction se fait de la même façon.
31
8
TETE HYDRAULIQUE DE SERTISSAGE
TYPE RHU230-630
(1250 MCM).
2
largeur .................................................................. 193 mm (7.6 in.)
(800MCM) maxi et pour les câbles en aluminium de 300 mm
2
(1250MCM) maxi.
2
FRANÇAIS
2
2
2
(Réf. à Fig. 2)
