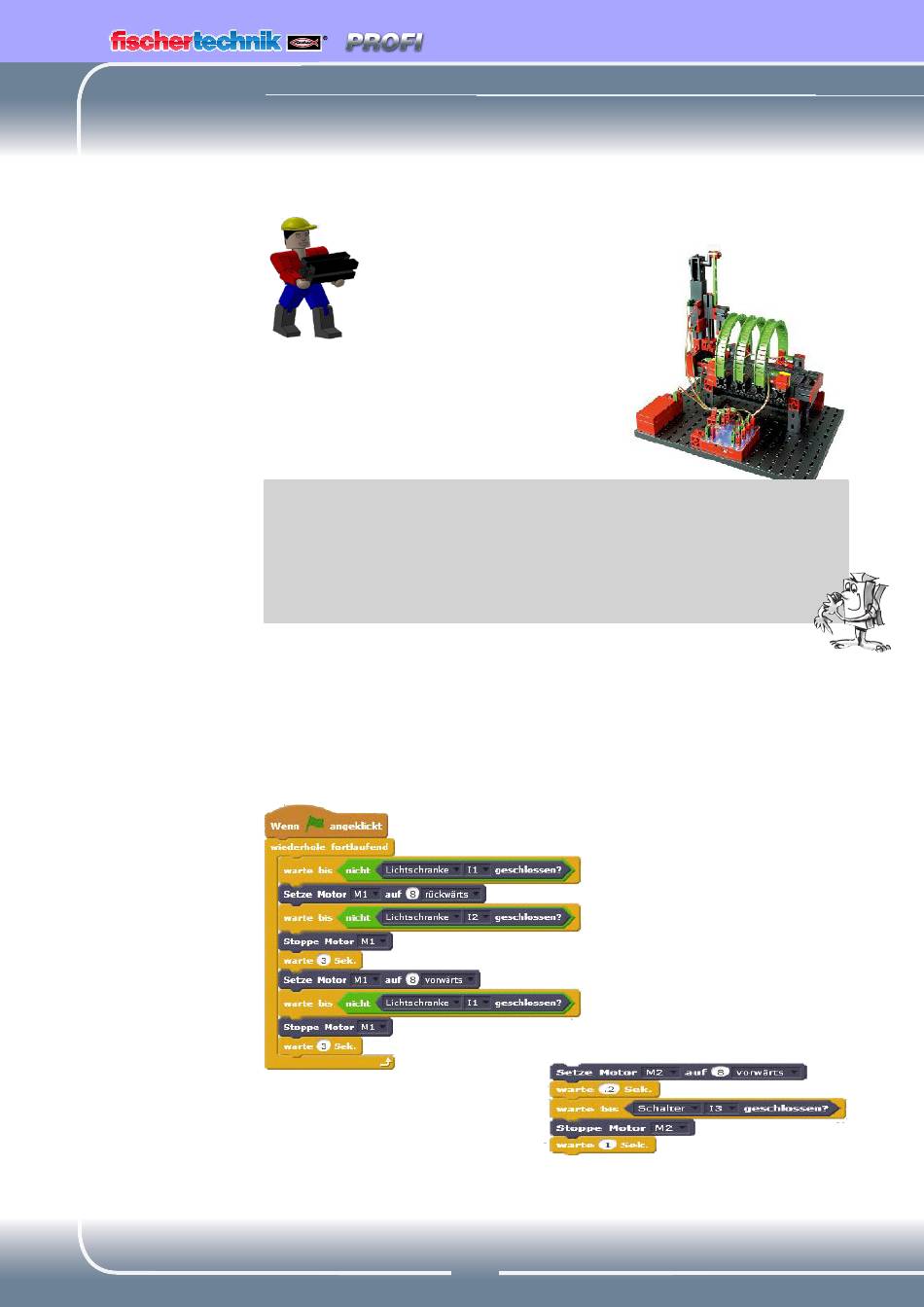

Förderband
mit Stanze
Das nächste Modell ist eine Kombination aus der Stanze und dem Förderband. Schau
doch mal im Internet nach, ob du Informationen
über solche Maschinen findest. Baue das Modell
anhand der Bauanleitung auf und schließe die
Kabel entsprechend dem Schaltplan an.
A u f g a b e 1 :
Ein Werkstück wird zwischen die vordere Lichtschranke gelegt. Das Band transpor-
tiert das Werkstück unter die Stanze. Diese führt die Stanzbewegung durch. Nach der
Bearbeitung transportiert das Band das Werkstück zur Ausgangsposition zurück.
Verwende für diese Aufgabe das Programm „Förderband-Aufgabe3.sbx. Füge nach dem ersten Stoppen
des Bandes die Befehle für den Stanzvorgang ein.
Der Motor M2 soll so lange laufen bis der Taster I3 geschlossen wird. Damit steht die Stanze im oberen
0-Punkt.
Verändere die Wartezeit von 3 auf 1 Sekunde.
Füge anschließend untenstehenden Befehls-
block ein.
48
