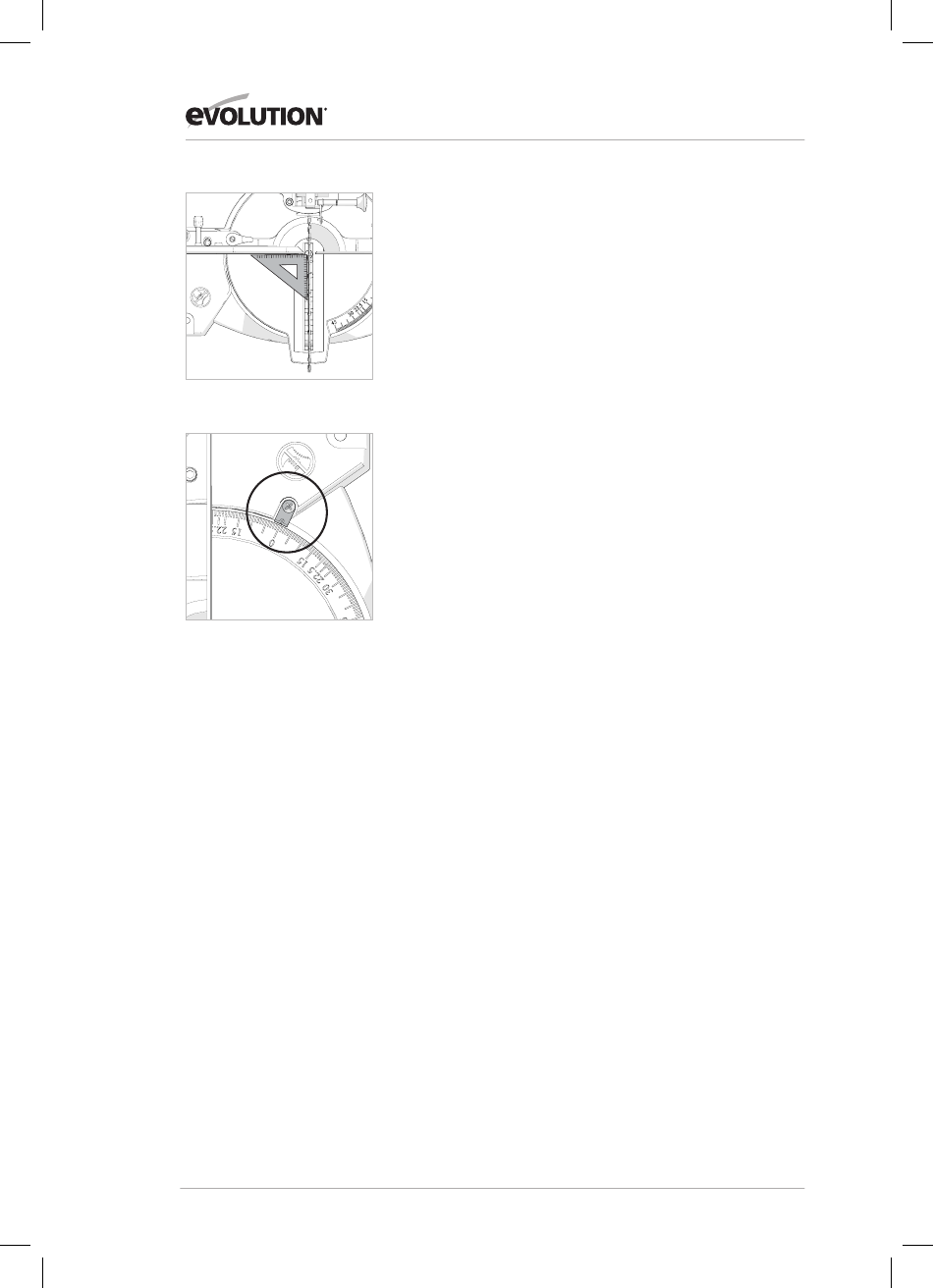

Abb. 13
Abb. 14
• Vergewissern Sie sich, dass sich der Schneidkopf in
der untersten Verriegelungsposition befindet und der
Feststellstift vollständig eingerastet ist.
• Stellen Sie das Zeichendreieck auf den Tisch, wobei ein
kurzes Ende auf dem Tisch und das andere kurze Ende am
Sägeblatt anliegt (nicht an den TCT-Spitzen). (Abb. 13)
• Wenn eine Anpassung erforderlich ist, die vier
Verstellschrauben für den Anschlag mit einem
Sechskantschlüssel lösen.
• Den Anschlag in den verlängerten Schlitzen neu
positionieren, bis die Ausrichtung stimmt.
• Die Inbusschrauben wieder fest anziehen.
Einstellen des Gehrungswinkelzeigers
HINWEIS: In die Vorderseite der Maschinengrundplatte sind
zwei Gehrungswinkelskalen eingeprägt. Ein kleiner Zeiger am
Drehtisch gibt den ausgewählten Winkel an.
Falls erforderlich, kann der Zeiger durch Lösen seiner
Befestigungsschraube mit einem Kreuzschlitzschraubenzieher
Nr. 2 neu positioniert werden. Soweit erforderlich anpassen und
dann die Befestigungsschraube wieder fest anziehen. (Abb. 14)
KONTROLLE DER EINSTELLUNGEN
Führen Sie bei der vom Netz getrennten Maschine folgende
Kontrollen durch:
Stellen Sie die Maschine auf jede der höchsten
Einstellungen, nachdem alle Einstellungen
vorgenommen wurden.
Senken Sie das Sägeblatt auf die niedrigste Position, und
drehen Sie das Blatt mit der Hand, (es wird empfohlen,
dabei Handschuhe zu tragen), und stellen Sie sicher,
dass das Sägeblatt nicht an einen Teil der Maschine oder
Schutzvorrichtungen anschlägt.
