www.evolutionpowertools.com
• Wenn der Zeiger nicht genau auf die 0° Markierung des
Winkelmessers ausgerichtet ist, ist eine Anpassung erforderlich.
• Die Schraube des Neigungswinkelzeigers mit einem
Kreuzschlitzschraubenzieher Nr. 2 lösen. (Abb. 10)
• Den Neigungswinkelzeiger so einstellen, dass er präzise auf
die 0° Markierung ausgerichtet ist.
• Die Schraube wieder festdrehen.
45° Einstellung des Neigungswinkelanschlags
• Lösen Sie den Feststellgriff für den Neigungswinkel und
kippen Sie den Schneidkopf vollständig nach links, bis er
gegen den 45°-Anschlag anliegt.
• Prüfen Sie mit einem Zeichendreieck, ob sich das Sägeblatt
im Winkel von 45° zum Tisch befindet (Dreieck nicht an den
TCT-Spitzen anlegen).
• Wenn das Sägeblatt nicht präzise ausgerichtet ist, muss eine
Anpassung erfolgen.
• Bringen Sie den Schneidkopf wieder in die senkrechte Position.
• Lösen Sie die Feststellmutter der Einstellschraube für den
45°-Neigungswinkel.
• Drehen Sie die Schraube nach Bedarf mit einem
Sechskantschlüssel nach innen oder außen. (Abb. 11)
• Kippen Sie den Schneidkopf in die 45°-Stellung und kontrollieren
Sie erneut die Ausrichtung mit dem Zeichendreieck.
• Wiederholen Sie die oben aufgeführten Schritte,
bis der korrekte Winkel erreicht ist.
• Wenn die Ausrichtung beendet ist, die Feststellmutter der
Einstellschraube fest anziehen.
Ausrichten des Anschlags
Der Anschlag muss auf 90° (rechtwinklig) ausgerichtet
werden. Der Drehtisch muss auf den Gehrungswinkel
„0°" eingestellt werden.
Der Anschlag wird mit zwei Inbusschrauben befestigt, die an beiden
Seiten des Anschlags in verlängerten Schlitzen liegen. (Abb. 12)

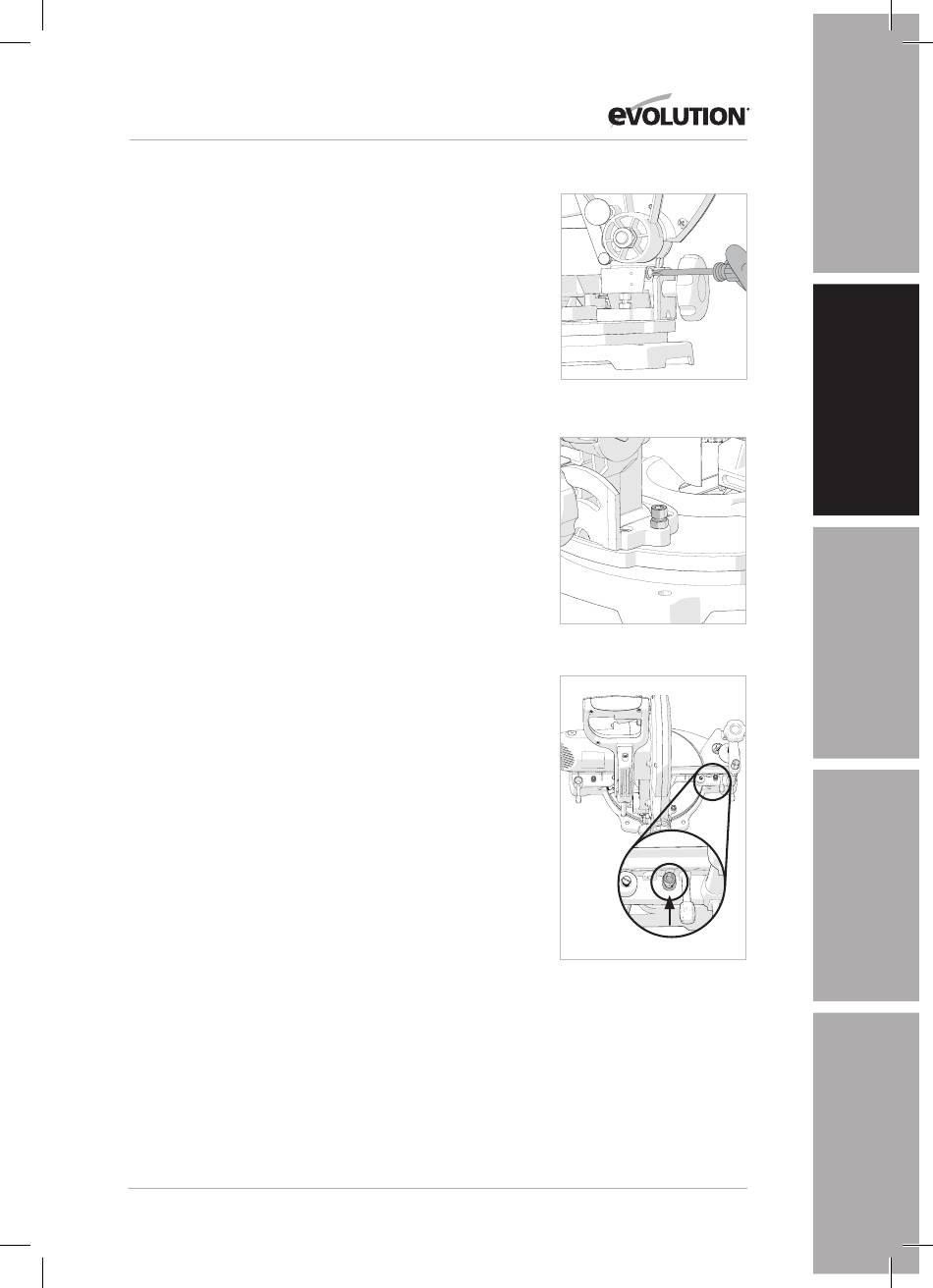

Abb. 10
Abb. 11
Abb. 12
51
