- Seite 1 Es wird empfohlen diese Betriebsanleitung zu lesen, bevor Sie mit dem X-RATED 5 fliegen.
- Seite 2 Anwendung der Ausrüstung von Woody Valley erhöht dieses Risiko erheblich. In keinem Fall können Woody Valley oder der Fachhändler für verursachte Sachschäden, Schäden an Dritten oder Ihnen selbst verantwortlich gemacht werden. Sollte Ihnen irgendein Teil der Handhabung des Produkts nicht ausreichend klar sein, bitten wir Sie...
-
Seite 3: Inhaltsverzeichnis
ETTUNGSFALLSCHIRM 2.2.1- Die Verbindungsleine zwischen dem Griff und dem Rettungsfallschirm-Container..........................4 2.2.2- Die Verbindung des Rettungsfallschirms mit dem Gurtzeug ...................................4 2.2.3- Einsetzen des Rettungsfallschirms in den X-RATED 5 .......................................7 2.2.4- Die Betätigung des Rettungsfallschirms..........................................8 2.2.5- Verschluss des hinteren Containerfachs ..........................................8 2.3- D ..............................................9... - Seite 4 4- VERSTAUEN DES GURTZEUGS ........................................17 5- EIGENSCHAFTEN UND MONTAGE DER ZUSATZAUSSTATTUNG ..............................18 5.1- B ......................................................18 ALLASTTASCHE 5.2- R ..................................19 ETTUNGSFALLSCHIRM ONTAINER FÜR DEN USZUG AUF DER LINKEN EITE 5.3- C ...........................................19 ONTAINER FÜR DEN ZWEITEN ETTUNGSFALLSCHIRM 6- INSTANDHALTUNG UND REPARATUR ......................................19 7- TECHNISCHE DATEN............................................
-
Seite 5: 1- Generelle Informationen

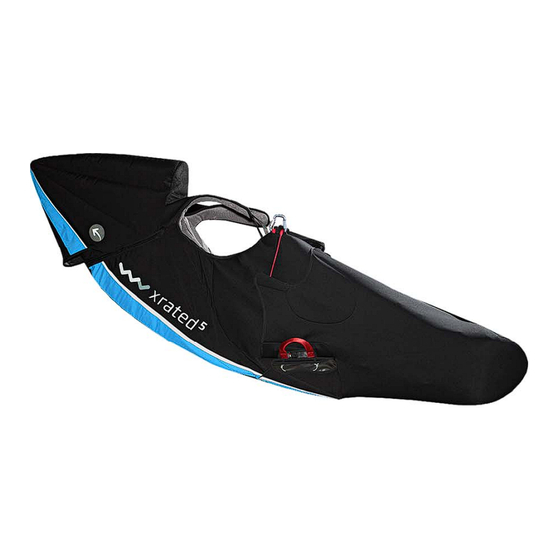

1.1- Das Konzept X-RATED 5 ist ein Produkt, das vollständig von Woody Valley entwickelt wurde, um die Ansprüche unserer Piloten zu erfüllen. Dieses Gurtzeug ist für ein breites Pilotenspektrum entwickelt worden, für Piloten die gerne Strecken fliegen und bei Wettbewerben teilnehmen, denn bei der Entwicklung wurde ganz speziell auf den Komfort und die Sicherheit unserer Kunden geachtet. -
Seite 6: Rotektor X-Rated 5
2- VOR DEM GEBRAUCH X-RATED 5 muss von qualifiziertem Personal zusammengebaut werden, zum Beispiel von einem Fluglehrer. Besonderes sorgfältig und genau soll auf die Anbringung des Rettungsfallschirms geachtet werden. Erst dann soll mit der Einstellung des Gurtzeugs für den eigenen Komfort begonnen werden. -
Seite 7: Usammensetzung Des Rückenprotektors Des X-Rated 5
Woody Valley möchte darauf hinweisen, dass die Montage in der unten angegebenen Reihenfolge erfolgen muss. Sollten Sie Zweifel im Bezug auf die Vorgehensweise bei der Montage haben, bitten wir Sie, sich an Ihren Fluglehrer, Ihren Woody Valley Fachhändler oder direkt an den Importeur zu wenden. -
Seite 8: 1- Die Verbindungsleine Zwischen Dem Griff Und Dem Rettungsfallschirm-Container
2.2.1- Die Verbindungsleine zwischen dem Griff und dem Rettungsfallschirm-Container X-RATED 5 wird mit dem dazugehörigen Griff für die Betätigung des Rettungsgeräts geliefert. Dieser ist mit N°6 bezeichnet. Es darf ausschließlich dieser Griff verwendet werden. Die schwarze Schlaufe der Verbindung des Griffs soll mit der Schlaufe des Rettungsgerät-Containers verbunden werden, indem man die Schlaufe durch die des Containers schiebt und dann den Griff durch die eigene Schlaufe zieht. - Seite 9 Zweite Möglichkeit: Die Verbindungsleine des Gurtzeugs wird mit der Schlaufe der Verbindungsleine des Rettungsgeräts verbunden. Dabei wird das Rettungsgerät komplett durch die große Schlaufe der Verbindungsleine des Gurtzeugs durchgereicht. So erhält man eine Verbindung, die so fest wie möglich zugezogen werden muss, um große Reibung beim Schock der Öffnung des Rettungsgeräts zu vermeiden.
- Seite 10 Für diese Verbindung benötigt man zwei Schraubkarabiner mit einer Bruchlast von mindestens 1400 kg. Es muss sichergestellt werden, dass die Länge der Verbindungsleine ausreicht, um das Rettungsgerät in den dafür vorgesehenen Rettungsgeräte-Container des Gurtzeugs einzufügen. Es muss genügend Leinenlänge vorhanden sein, um sicherzustellen, dass bei der Betätigung des Rettungsfallschirms der Rettungsschirm noch im Rettungsschirm-Container bleibt, bis er geworfen wird.
-
Seite 11: 3- Einsetzen Des Rettungsfallschirms In Den X-Rated 5
2.2.3- Einsetzen des Rettungsfallschirms in den X-RATED 5 Das Einsetzen des Rettungsfallschirms in den Container des Gurtzeugs erfolgt so, dass der Griff nach außen sichtbar bleibt und die Schlaufe der Verbindungsleine des Griffs mit dem Rettungsfallschirm-Container nach oben liegt. Führen Sie eine dünne Leine (Gleitschirmleine) in die Gummischlaufen, dann fädeln Sie die Ösen des Gurtzeug-Containers auf, beginnend mit den kleinsten, um diese unter Zug zusammenzuziehen. -
Seite 12: 4- Die Betätigung Des Rettungsfallschirms
ACHTUNG: Jede neue Kombination von Rettungsfallschirm, dessen Behälter und dem Gurtzeug muss bei der ersten Montage immer von einem qualifizierten Fachhändler des Gurtzeugs, des Rettungsfallschirms oder von einem Fluglehrer getestet werden. Die Betätigung des Rettungsfallschirms muss von der normalen Position im Flug leicht ausführbar sein. -
Seite 13: Ie Einstellungen Des Gurtzeugs
Breite des Sitzbretts, kann leicht angepasst werden, indem man pro Seite bis maximal 1.5 cm abschneidet. X-RATED 5 bietet eine Vielzahl von Einstellungen, um dem Piloten seine optimale Position zu garantieren. Um diese optimale Position zu finden ist ein wenig Zeit notwendig, die dann durch den unglaublichen Komfort im Flug vergolten wird. -
Seite 14: 2- Einstellung Des Rückenteils
2.3.4- Einstellung des Brustgurtes Der Brustgurt kann von 40 cm bis 55 cm für die Breite der beiden Aufhängungskarabiner reguliert werden. Für den ersten Flug mit dem X-RATED 5 empfehlen wir Ihnen den Brustgurt auf die Breite von 40 cm einzustellen. Im Flug kann diese Einstellung bis zur Findung der eigenen optimalen Einstellung stufenweise geöffnet... -
Seite 15: 5- Einstellung Der Beinschlaufen
Wir erinnern Sie daran, dass mit einem zugezogenen Brustgurt ein stabileres Fluggefühl erreicht wird. Eine zu weite Öffnung des Brustgurtes bringt keine höhere Leistung des Gleitschirms und ein extrem zugezogener Brustgurt kann das „Eintwisten“ nach einer asymmetrischen Schließung begünstigen. 2.3.5- Einstellung der Beinschlaufen Die hohe Position der Aufhängung der Beinschlaufen, welche typisch für das Get-Up System ist, bietet dem Piloten viel Beinfreiheit. -
Seite 16: 7- Einstellung Der Beinabdeckung
2.3.8- Einstellung des Speed-Systems X-RATED 5 ist bereits mit dem dreistufigen Speed-System ausgestattet, einer starren und zwei weiteren weichen Stufen. Die Einstellung der Länge soll erst nach der Einstellung der optimalen Sitzposition erfolgen. Um die richtige Einstellung zu finden, muss man sich in einen Simulator einhängen und auch die Tragegurte des Gleitschirms einhängen, die mit Hilfe eines Helfers nach oben gehalten werden. -
Seite 17: 3- Fliegen Mit X-Rated 5
Optional kann man auch Rollen einsetzen, die sich arretieren lassen. So verringert man den Kraftaufwand beim gehaltenen beschleunigten Flug. X-RATED 5 ist mit zwei zusätzlichen Schlaufen ausgestattet, die für die Montage dieser speziellen etwas größeren Rollen gedacht sind, um den Aufhängungspunkt zu verlagern. Die Originalrollen können bleiben. -
Seite 18: Aschen
3.2- Taschen X-RATED 5 verfügt über eine großzügige Tasche an der Rückseite und diverse seitliche Taschen. Zwei von ihnen befinden sich an der Seite unter den Hauptkarabinern. Darin befinden sich Sicherungsschlaufen, um ein Mobiltelefon oder ein Funkgerät unterzubringen. Zwei weitere große Taschen mit mehr Fassungsvermögen sind auch an den Seiten vorhanden. -
Seite 19: Camel-Bag
3.4- Einbau des Ballasts und der Gebrauch des Cockpits X-RATED 5 ist mit zwei Fächern für Ballast ausgestattet. Eines ist unter dem Sitzbrett und das zweite ist im Cockpit unter den Instrumenten untergebracht. Das Ballastfach unter dem Sitzbrett hat eine Kapazität von etwa 4 bis 5 Litern, der Tank kann durch einen Schlauch, der nach außen führt, auch im Flug entleert werden. - Seite 20 Das Ballastfach unter dem Cockpit funktioniert in etwa wie das vorhergehend beschriebene. Öffnen Sie den Reißverschluss des Ballastbehälters und positionieren Sie den Ballasttank so, dass der Entleerungsschlauch mit der Auslassöffnung in einer Linie ist. Führen Sie den Entleerungsschlauch zwischen dem Band zur Einstellung des Winkels und der Hauptaufhängung des Gurtzeugs hindurch und dann nach außen.
-
Seite 21: Liegen Über Wasser
4- VERSTAUEN DES GURTZEUGS Das X-RATED 5 kann sowohl mit dem eingehängten Gleitschirm wie in (Fig.1), als auch mit dem Gleitschirm separat verpackt werden. Klappen Sie den Beinsack auf die Sitzfläche und ziehen Sie die Hauptkarabiner zueinander (Fig.2). Legen Sie den bereits gepackten Gleitschirm auf das Gurtzeug (Fig. 3). Decken Sie das so erhaltene Paket mit dem Packsack ab (mit dem Rückenteil nach oben Fig. -
Seite 22: 5- Eigenschaften Und Montage Der Zusatzausstattung
5- EIGENSCHAFTEN UND MONTAGE DER ZUSATZAUSSTATTUNG 5.1- Ballasttasche Unsere Ballasttasche ist mit Tragegriffen für den Transport und dem Entleerungsschlauch mit Auslassventil ausgestattet. Das Fassungsvolumen beträgt bis zu 7 Liter und kann in beide Ballastfächer untergebracht werden. Diese Ballastfächer befinden sich unter dem Cockpit und unter dem Sitzbrett im Gurtzeug. -
Seite 23: Ettungsfallschirm -Container Für Den Auszug Auf Der Linken Seite
5.2- Rettungsfallschirm-Container für den Auszug auf der linken Seite Woody Valley bietet Ihnen eine interessante Option für das X-RATED 5, nämlich den Einbau des Rettungsfallschirm-Containers für Linkshänderpiloten auf der linken Seite. Das ist nur auf Vorbestellung und beim Erwerb eines neuen Gurtzeugs möglich. -
Seite 24: 7- Technische Daten
Hintere Breite 34 cm; vordere Breite 31,5; Tiefe 39,5 cm Maße des Sitzbretts in Polykarbonat Größe XL Hintere Breite 36 cm; vordere Breite 33,5; Tiefe 42 cm Gesamtgewicht des X-RATED 5 Größe L, inkl. des 7,95 kg Rettungsfallschirmgriffs, Hauptkarabiner und Protektor...
