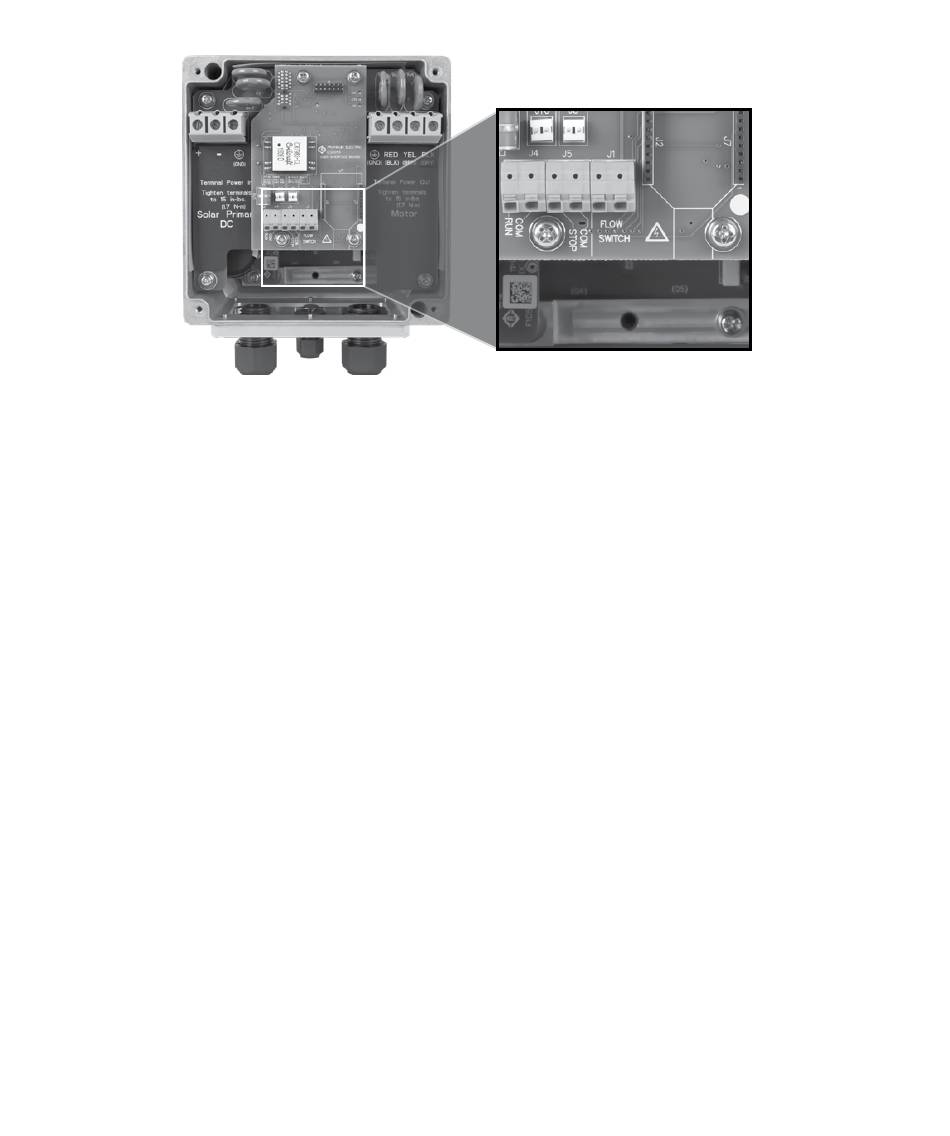

Abbildung 7: Steuerschalter-Verkabelung
Betrieb mit zwei Steuerschaltern
(Die werksseitig angebrachte Steckbrücke hinter den Steuereingängen entfernen.)
Der Fhoton™-Antrieb ist für die Nutzung von bis zu zwei Steuerschaltern während des Betriebs konzipiert. Wenn beide Schalter installiert
sind, beginnt die Steuerung zu pumpen und schaltet erst ab, wenn beide Schalter OFFEN sind. Danach startet die Steuerung die
Pumpen erst wieder, wenn beide Schalter GESCHLOSSEN sind. Das Beispiel in Abbildung 8 zeigt zwei separate Füllstands-Grenzschalter
für hohen und niedrigen Wasserstand. Wenn zwei Schaltereingänge verwendet werden, muss die Steckbrücke direkt hinter diesen
Schaltereingängen entfernt werden.

Betrieb mit einem Steuerschalter

(Die werksseitig angebrachte Steckbrücke hinter den Steuereingängen installiert lassen.)
Alternativ kann der Fhoton™-Antrieb zur Wasserstandssteuerung mit nur einem Eingangsschalter konfiguriert werden. Sobald die
Steuerung für einen einzelnen aktiven Eingang mit einem Steuerschalter richtig konfiguriert ist, beginnt sie zu pumpen und schaltet
erst ab, wenn der aktive Schalter OFFEN ist. Nach der Abschaltung startet die Steuerung die Pumpen erst wieder, wenn der Schalter
GESCHLOSSEN ist. Das Beispiel in Abbildung 8 links zeigt einen Füllstands-Grenzschalter mit einem einzelnen Kontakt, der den Lagertank
so voll wie möglich hält, ohne dass er überläuft. Für die Steuerung mit einem einzelnen Füllstands-Grenzschalter nur die RUN
Klemmenanschlüsse verwenden. Die Steckbrücke direkt hinter den Schaltereingängen installiert lassen.

Betrieb ohne Steuerschalter

Und schließlich kann der Fhoton™-Antrieb für den Betrieb ohne Steuerschalter konfiguriert werden. Bei dieser Konfiguration wird der
Fhoton™-Antrieb betrieben und Wasser gepumpt, solange die Stromversorgung vom Solargenerator ausreicht. Die Steckbrücke direkt
hinter diesen Schaltereingängen bleibt installiert und anstelle des RUN-Eingangs wird ein Kurzschlussdraht installiert.
