Advanced Diagnostics
FDS/OPC-Integration
Zuletzt erstellte Aufzeichnungen
Alle Oszilloskopaufzeichnungen, die während einer Sitzung erstellt wurden, werden im
Abschnitt der zuletzt erstellten Aufzeichnungen angezeigt.
Hinweis!
Wenn Sie den Oszilloskopdialog schließen, gehen alle nicht gespeicherten Aufzeichnungen
verloren.
5.12.2
Starten der Aufzeichnung
Starten der Aufzeichnung mit dem Oszilloskop
Um die Aufzeichnung mit dem Oszilloskop zu starten, gehen Sie wie folgt vor:
1. Klicken Sie mit der rechten Maustaste in der Projekt-Baumstruktur auf das Advanced-Dia-
gnostic-Modul.
2. Wählen Sie Additional Functions > Fieldbus Oscilloscope.
Das Fenster "Fieldbus Oscilloscope" wird angezeigt.
3. Sie können im Bereich Trigger Events verschiedene Triggerereignisse wählen. Siehe
Kapitel 5.12.3
4. Wählen Sie Start Recording.
Das Fenster "Oscilloscope" wird angezeigt.
5

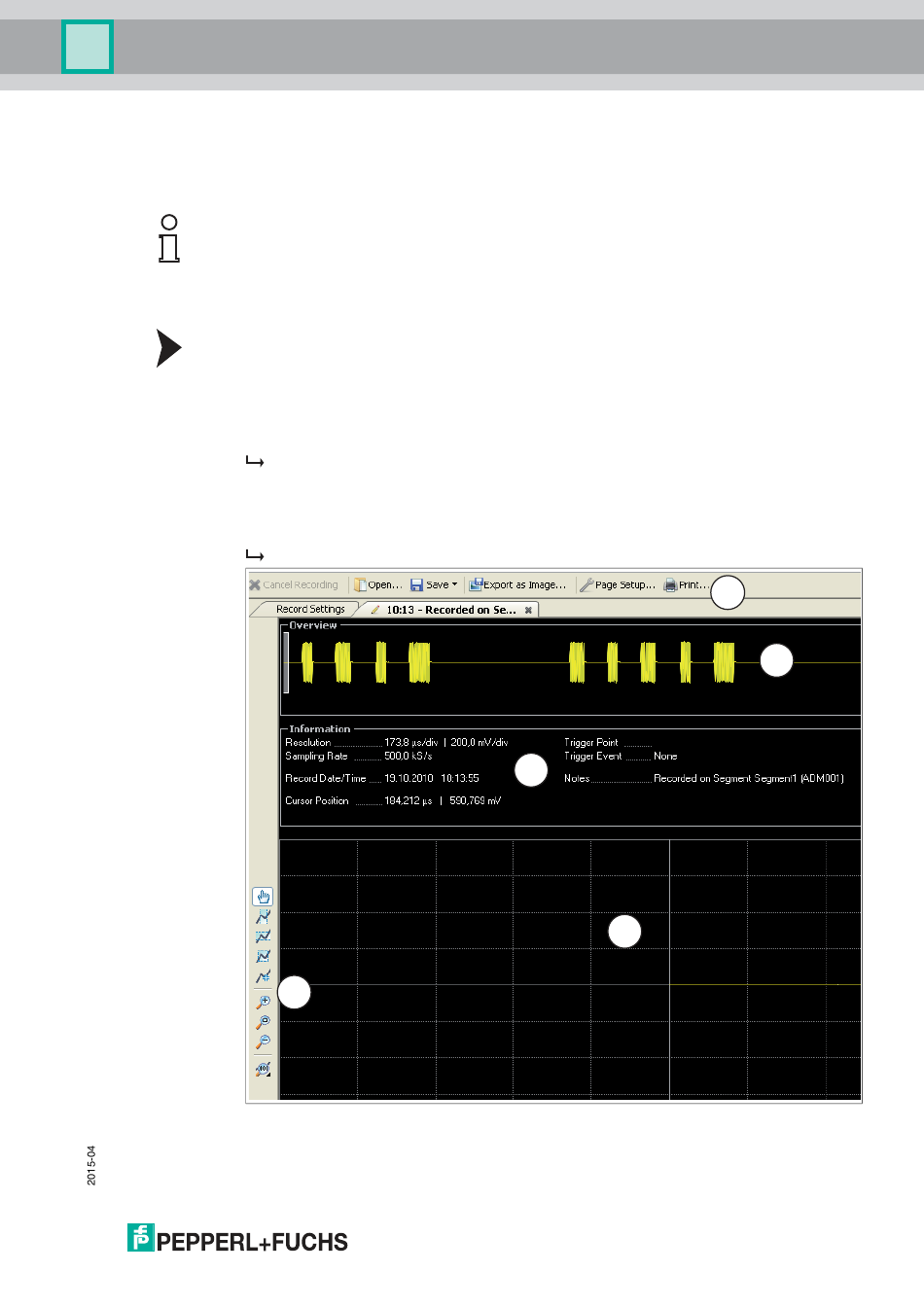

Abbildung 5.57
3
Übersicht über den Oszilloskop-Bildschirm
1
2
4
93
