Inhaltszusammenfassung für IKA PETTE series

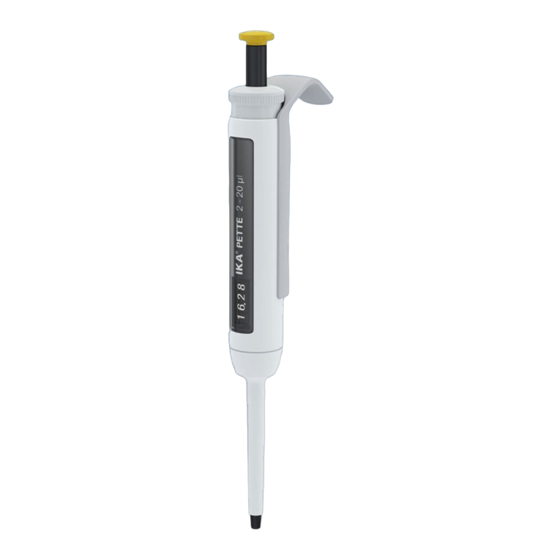

  • Seite 1 IKA PETTE...
  • Seite 3 DEUTSCH...
  • Seite 4 PETTE fix PETTE vario Fig. 1...
  • Seite 5: Inhaltsverzeichnis

    Konformitätserklärung �����������������������������������������������������������������������6 Zeichenerklärung ������������������������������������������������������������������������������ 6 Sicherheitshinweise ��������������������������������������������������������������������������� 7 Bestimmungsgemäße Verwendung ��������������������������������������������������� 8 Auspacken ���������������������������������������������������������������������������������������� 9 Montage����������������������������������������������������������������������������������������� 10 Bedienung �������������������������������������������������������������������������������������� 12 Instandhaltung und Reinigung �������������������������������������������������������� 19 Zubehör ������������������������������������������������������������������������������������������ 32 Problembehandlung ������������������������������������������������������������������������ 33 Technische Daten ���������������������������������������������������������������������������� 34 Gewährleistung������������������������������������������������������������������������������� 35...
  • Seite 6: Konformitätserklärung

    Ursprungssprache: DEUTSCH Konformitätserklärung Wir erklären in allgemeiner Verantwortung, dass dieses Produkt mit den folgenden Normen und normativen Dokumenten übereinstimmt: EN ISO 12100, EN ISO 8655-6� Eine Kopie der vollständigen Konformitätserklärung kann bei sales@ika�com angefordert werden� Zeichenerklärung /// Warnsymbole GEFAHR Extrem gefährliche Situation, bei der die Nichtbeachtung des Sicherheitshinweises zu Tod oder schwerer Verletzung führen kann�...
  • Seite 7: Sicherheitshinweise

    › Werden Teile, die das Nennvolumen beeinflussen können, ausgetauscht, muss eine Überprüfung des Nennvolumens erfolgen� /// Zubehör › Sicheres Arbeiten ist nur mit IKA Original Zubehör gewährleistet� › Nur Original IKA-Ersatzteile verwenden! /// Entsorgungshinweise › Die Entsorgung von Geräten, Verpackungen, Zubehörteilen hat in Übereinstimmung mit...
  • Seite 8: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung /// Verwendung › IKA Pipetten sind zur Aufnahme und Abgabe von definierten Flüssigkeitsvolumina mit abnehmbaren Einweg-Pipettenspitzen konzipiert und konstruiert� /// Verwendungsgebiet › Das Gerät ist für den Gebrauch in allen Bereichen geeignet, wenn die Betriebsbedingungen eingehalten, das Zubehör von IKA verwendet, die Sicherheitsbestimmungen und Hinweise beachtet werden�...
  • Seite 9: Auspacken

    › Packen Sie das Gerät vorsichtig aus� Nehmen Sie bei Beschädigungen sofort den Tatbestand auf (Post, Bahn oder Spedition)� /// Lieferumfang only for PETTE 0.5–5 ml/1–10 ml IKA PETTE Großer Griff (hartes Material) Großer Griff (weiches Material) Kleiner Griff (hartes Material) Pipettenspitzen (3x) Filter (3x) IKA Pette grease Kurzanleitung Garantiekarte Kalibrierzertifikat...
  • Seite 10: Montage

    Montage /// Bedienelemente und Anzeige Kappe Auswerfer Pipettierknopf Spitzenkonus Griff Schaft Multifunktionsknopf Dichtung Gehäuse Kolben Display...
  • Seite 11: Griff Wechseln

    /// Griff wechseln 2�1 3 or 4 2�2 Click Click...
  • Seite 12: Bedienung

    Bedienung /// Volumen einstellen (for PETTE vario)
  • Seite 13: Filter Montieren

    /// Filter montieren (for PETTE 0.5 - 5 ml/1 - 10 ml) /// Pipettenspitzen aufnehmen...
  • Seite 14: Pipettieren

    /// Pipettieren...
  • Seite 15: Vorwärts-Pipettieren

    Pipettierempfehlungen › Beachten Sie die „Technischen Daten“� › Die Pipette, Pipettenspitze und die zu pipettierende Flüssigkeit müssen die Umgebungstem- peratur angenommen haben� › Saugen Sie nur dann Flüssigkeit an, wenn eine Pipettenspitze am Spitzenkonus angebracht ist� › Berühren Sie die Pipettenspitze nicht an der Spitzenöffnung� ›...
  • Seite 17 Rückwärts Pipettieren ≈2...5mm...
  • Seite 19: Instandhaltung Und Reinigung

    Instandhaltung und Reinigung › Eine Pipette sollte in regelmäßigen Abständen gereinigt, gefettet und überprüft (kalibriert) werden (IKA Empfehlung alle 4 Monate oder sofort bei Verunreinigungen)� /// Materialien der Pipettenteile › Fluoroprene XP 40 › Edelstahl › DLC-Beschichtung (diamond-like carbon) › PSU (Polysulfon) ›...
  • Seite 20: Demontage & Montage

    /// Demontage & Montage Vario 0,1 - 2 µl | 0,5 - 10 µl | 2 - 20 µl Fix 5 µl | 10 µl | 20 µl...
  • Seite 21 Click Click Click Click...
  • Seite 22 Vario 10 - 100 µl | 20 - 200 l Fix 25 µl | 50 µl | 100 µl | 200 l...
  • Seite 23 Click Click Click Click...
  • Seite 24 Vario 100 - 1000 µl Fix 250 µl | 500 µl | 1000 µl...
  • Seite 25 Click Click Click...
  • Seite 26 Vario 0,5 - 5 ml...
  • Seite 27 Click Click Click...
  • Seite 28 Vario 1 - 10 ml...
  • Seite 29 Click Click Click...
  • Seite 30: Reinigung

    › Alle Pipettenteile voll autoklavierbar bei: 121 °C; 20 min; 1 bar Überdruck� /// Kalibrierung und Justierung › Alle Pipetten werden von IKA mit einem Kalibrierzertifikat ausgeliefert� IKA empfiehlt eine Ka- librierung nach EN ISO 8655 in regelmäßigen Abständen (IKA Empfehlung alle 4 Monate oder nach jeder Instandhaltung, Reinigung oder Autoklavierung)�...
  • Seite 31 Justieren der IKA Pette fix › Verringern oder erhöhen Sie das Volumen durch Drehen des Pipettierknopfes� Justieren der IKA Pette vario › Stellen Sie das angezeigte Volumen auf den Mittelwert ein, der bei der Kalibrierung gemes- sen wurde� = V –...
  • Seite 32: Aufbewahrung

    › Bitte senden Sie nur Geräte zur Reparatur ein, die gereinigt und frei von gesundheitsgefähr- denden Stoffen sind� › Fordern Sie hierzu das Formular „Unbedenklichkeitserklärung“ bei IKA an oder verwenden Sie den download Ausdruck des Formulares auf der IKA Website www.ika.com�...
  • Seite 33: Problembehandlung

    › Kolben (2 µl - 200 µl) oder Schaft (250 µl - 10 ml) verschmutzt oder beschädigt� › Filter (IKA PETTE vario 0,5 - 5 ml; 1 - 10 ml) verschmutzt� Abhilfe › Reinigen und fetten Sie die Dichtung und den Kolben (2 µl - 200 µl) oder den Zylinder (250 µl - 10 ml)�...
  • Seite 34: Technische Daten

    Technische Daten /// IKA Pette fix: PETTE Fix (μl) 1000 Bauform Kolbenhubpipette - Luftpolster Bedienung mechanisch Volumen Anzahl der Kanäle Farbcode Grau Gelb Blau Nennvolumen µl 1000 Genauigkeit bei Nennvolumen ±µl 0�06 0�12 0�2 0�25 0�35 0�6 1�2 1�5 Präzision bei Nennvolumen ±µl...
  • Seite 35: Gewährleistung

    Gewährleistung Entsprechend den IKA-Verkaufs- und Lieferbedingungen beträgt die Gewährleistungszeit 12 Mona- te� Im Gewährleistungsfall wenden Sie sich bitte an Ihren Fachhändler, oder senden Sie das Gerät unter Beifügung der Lieferrechnung und Nennung der Reklamationsgründe direkt an unser Werk� Frachtkosten gehen zu Ihren Lasten�...
  • Seite 36 VIETNAM IKA Vietnam Company Limited Phone: +84 28 38202142 eMail: sales�lab-vietnam@ika�com Discover and order the fascinating products of IKA online: www.ika.com IKAworldwide IKAworldwide /// #lookattheblue @IKAworldwide Technical specifications may be changed without prior notice�...
