Preparación del transmisor
1. Coloque el transmisor del localizador de
rotura de cable en un lugar cómodo cerca
de su transmisor de valla.
2. Desenchufe el adaptador de corriente al
transmisor de valla.
3. Desconecte el cable de antena y conéctelo
al transmisor del localizador de rotura de
cable. Presione las lengüetas rojas de la
parte inferior del transmisor con la marca
LOOP (CIRCUITO) (1A) e introduzca los
2 extremos del cable trenzado en los
terminales del cable de antena (1B).
Preparación de las estacas
Nota: el sistema requiere conectar 2 cables de
toma de tierra desde el transmisor hasta cada
estaca de toma de tierra que se colocan en
el suelo.
1. De la bobina de cable suministrada
pele 1 cm de aislante desde un extremo
de la bobina. Presione una de las
lengüetas negras del transmisor con la
marca GROUND (TOMA DE TIERRA)
(1A) e inserte el extremo pelado en el
terminal (2A).
2. A continuación, deslice el dedo por la
bobina de cable y desenróllelo permitiendo
que la bobina gire en el dedo a medida
que se aleja del transmisor.
3. Una vez fuera, corte el cable de la
bobina y pele 5 cm de aislante desde el
extremo del cable, a fin de conectarlo a la
estaca de toma de tierra.
Nota: se recomienda mantener el cable
a tierra lo más corto posible cortando el
exceso de cable entre el transmisor y la
parte exterior de la estaca de toma de tierra.
4. Pase el cable por el pequeño orificio de
la estaca de toma de tierra y retuerza el
cable bien (2B). Envuelva el cable con
seguridad alrededor de la estaca de modo
que el cobre se conecte sólidamente con el
metal (2C).
5. Coloque la estaca en el suelo por ahora
y repita los pasos anteriores para la otra
estaca de toma de tierra.

Puesta a tierra de las estacas

Nota: para una conexión eléctrica a tierra
apropiada, el suelo debe estar húmedo. Quizá
deba verter varios litros de agua alrededor de
las estacas de toma de tierra para humedecer
el suelo seco.
1. Coloque las 2 estacas de toma de tierra a
al menos 0,6–1 m de distancia entre sí e
insértelas en el suelo a aproximadamente
20 cm de profundidad con unos 5 cm que
sobresaldrán del suelo.
2. Vuelva a comprobar las conexiones de
los cables CIRCUITO y TOMA DE TIERRA
en el transmisor y compruebe que están
instaladas con seguridad.
3. Conecte el adaptador de corriente
al enchufe en el lado del transmisor
y enchufe el adaptador de corriente
en un tomacorriente que funcione. Se
encenderá en verde la luz indicadora
de alimentación indicando que se está
suministrando corriente.

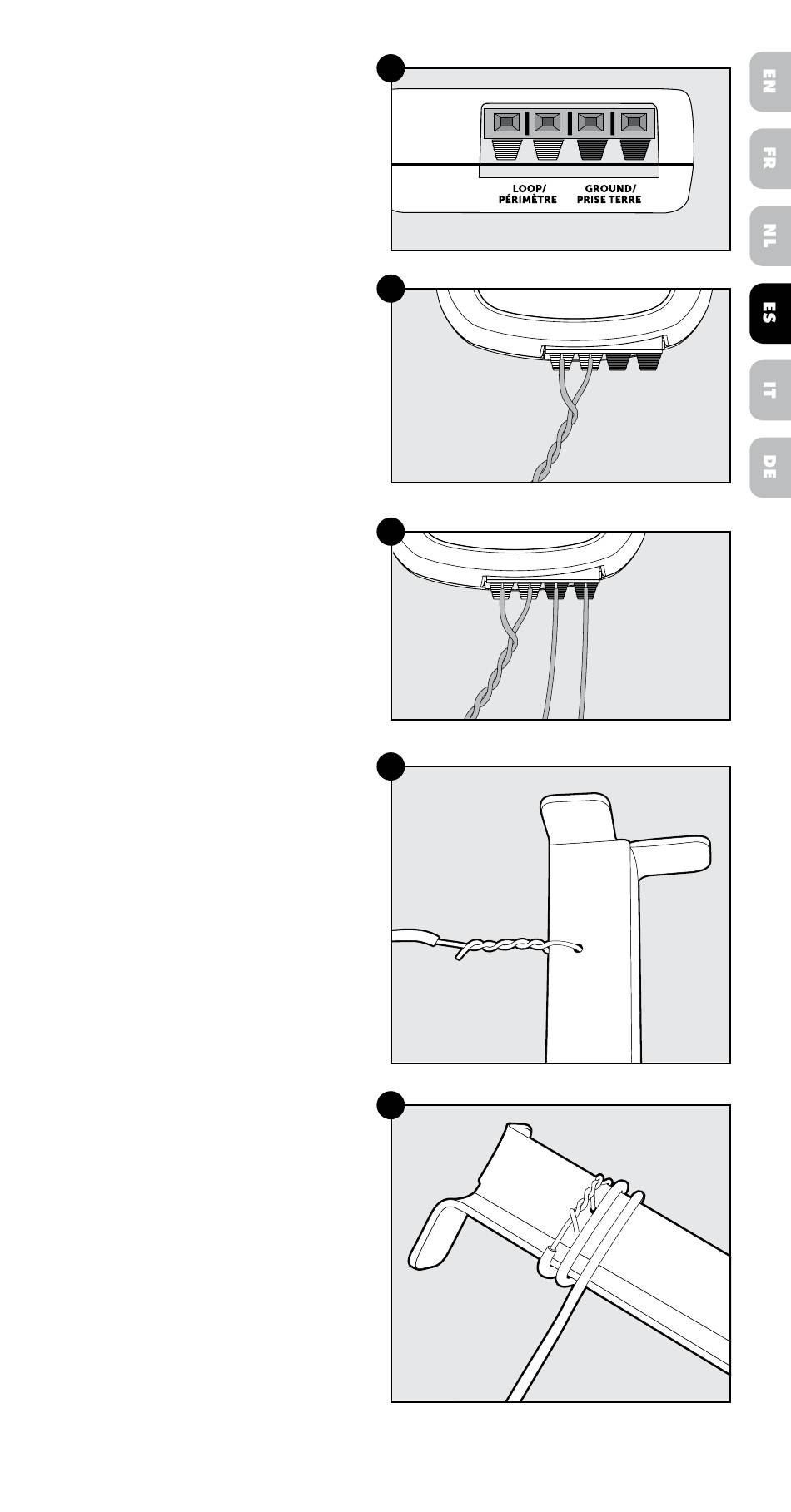

1A
(CIRCUITO) (TOMA DE TIERRA)
1B
Cable de
antena
trenzado
2A
2B
2C
