- Cerradura o cerradero accionados mediante corte de corriente: (no disponibles en la gama Extel).
Conecte la cerradura o el cerradero directamente a los bornes L+ y L- (bornes a la derecha) en el bloque de alimentación.
Una vez enviada la orden, en la pantalla LCD de la pletina-cámara aparece el icono de un portal.
SW1 permite escoger entre un mando por impulsos (I o posición ON) o mantenido (O o posición OFF).
El funcionamiento de la cerradura se puede comprobar rápidamente pulsando el botón «LK test» que se encuentra en el
bloque de alimentación.
c. Conexión de una motorización de portal
Conecte la opción WE 8111 BIS a los bornes L+ y L- en el bloque de alimentación (cable rojo del WE 8111 BIS a L+ y cable
negro a L-).
A continuación, conecte los 2 cables blancos del WE 8111 BIS a los bornes de mando del automatismo.
Una vez enviada la orden, en la pantalla LCD de la pletina-cámara aparece el icono de un portal.
SW1 permite escoger entre un mando por impulsos (I o posición ON) o mantenido (O o posición OFF).
Se puede comprobar rápidamente que el accionamiento del automatismo funciona, pulsando el botón «LK test» que se
encuentra en el bloque de alimentación.
Negro Rojo
WE 8111 Bis
Blanco Blanco
Hacia el automatismo
6

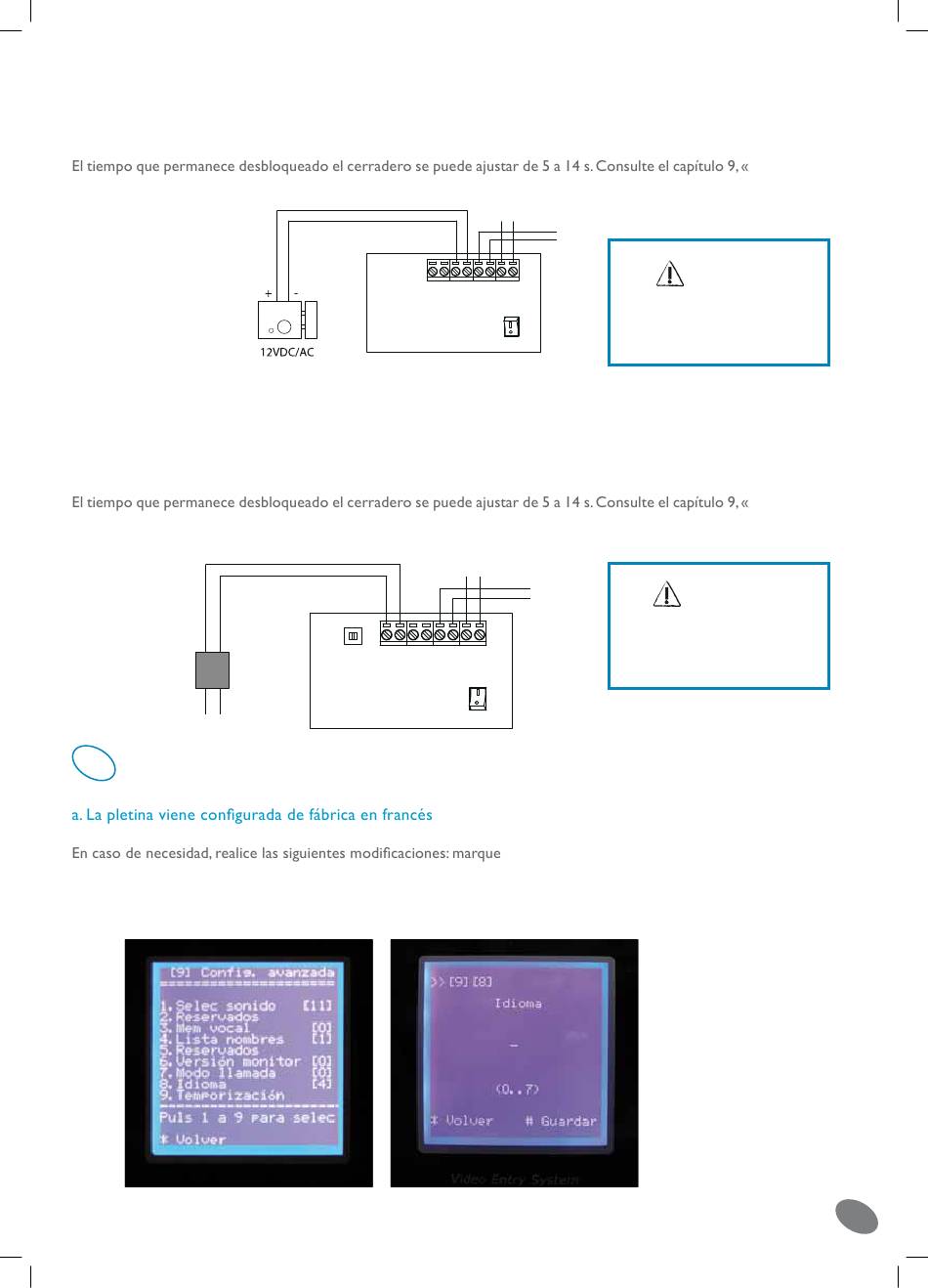

CONFIGURACIÓN DE LA PLETINA DE CALLE-CÁMARA
último «8» en el teclado.
Escoja el idioma del menú marcando el número correspondiente y valide mediante #.
Recuerde que si no realiza ninguna acción en el teclado, la pantalla vuelve automáticamente al menú principal.
L+ L- L+ L- ML+ML- P+ P-
SW1
LK-TEST
L+ L- L+ L-
ML+ML- P+ P-
ON
SW1
OFF
# 8009, el código de administrador «66666666» y por
CFI EXTEL WEVPMH 001 - 03/2010 - V1
En este caso concreto,
coloque SW1 en OFF
ON
OFF
En este caso concreto,
coloque SW1 en ON
0 Chino
1 Inglés
2 Francés
3 Portugués
4 Español
5 Alemán
6 Italiano
7 Holandés
Configuración».
Configuración».
