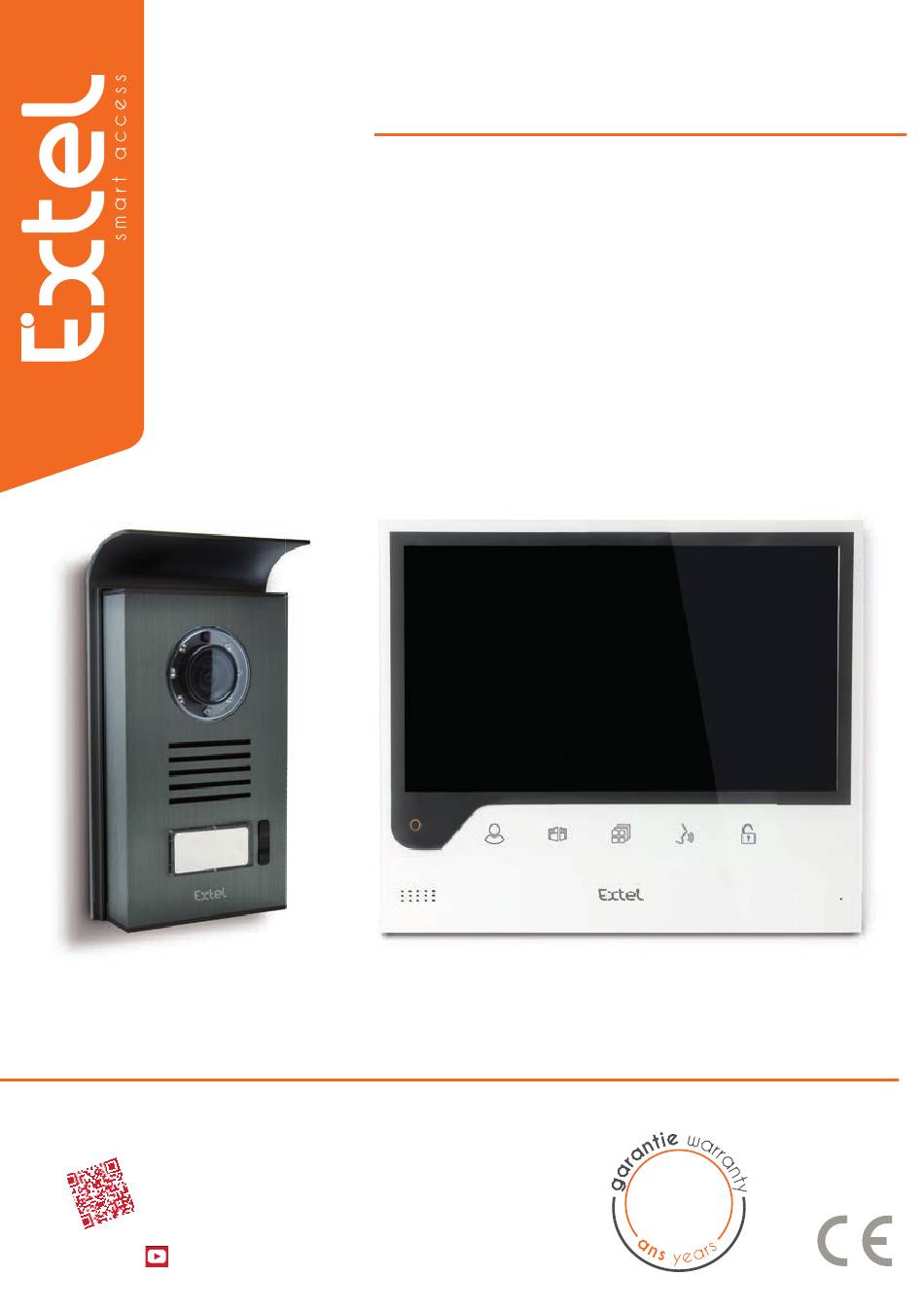

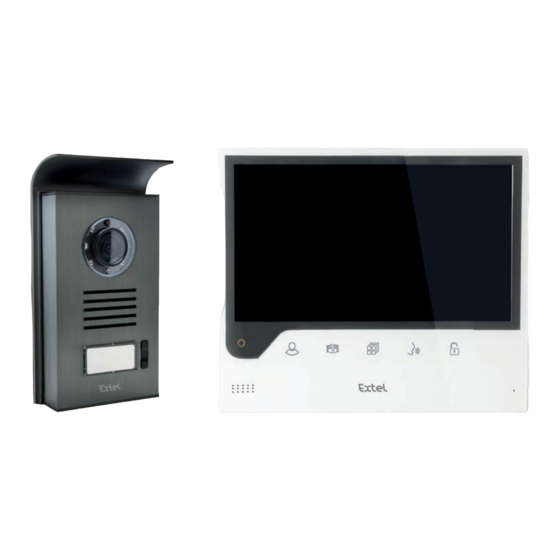

- Seite 1 Connect 720308 Installations und Benutzerhandbuch • The latest version of the instructions in colour is downloadable from: www.extelmarket.com EXTEL TV...
-
Seite 2: Inhaltsverzeichnis
Allgemeines d. Verwendung der Basisfunktionen der Video-Sprechanlage e. Einstellungen VERBINDUNG IHRER VIDEO-SPRECHANLAGE EXTEL CONNECT MIT IHREM SMARTPHONE ..S. 6 a. Aktivierung des Hotspots auf Ihrem Video-Pförtner b. Erstmalige Verbindung Ihres Pförtners mit einem Android-Smartphone c. Erstmalige Verbindung Ihres Pförtners mit einem iPhone d Verbindung Ihres Telefons mit einer bereits verbundenen Video-Sprechanlage e. Funktion der Benutzeroberfläche... -
Seite 3: Monitor
11. Klemmleisten für den Anschluss der beiden 24-V-Kabel des Adapters (der Adapter darf nur an eine Installation angeschlossen werden, die den gültigen Normen entspricht: NFC 15-100 für Frankreich). Achtung: Polarität beachten (rote Hülse: 24 V, schwarze Hülse Masse (GND)). 12. Z u scannender 2D-Strichcode und unverwechselbare Identifizierung des Monitors (nützlich für die Verbindung eines bereits verbundenen Pförtners mit einem anderen Smartphone). 13. Klemmleiste zum Anschluss der Türsprechanlage. 14. NC (nicht verbinden). 15. Kontrollleuchte Stromversorgung b. Türsprechanlage (Abb. 3) 1. Infrarot-LED für bessere Sicht bei Dunkelheit (für das bloße Auge unsichtbares Licht). CFI EXTEL CONNECT - V1... -
Seite 4: Installation
Achtung: Polarität beachten (rote und schwarze Hülsen). 4. Den Monitor (1) auf der Wandhalterung (2) anbringen. 5. Den Netzstecker an der 230-V-Steckdose anschließen . 5. VERKABELUNG Um Störgeräusche und Funktionsstörungen zu vermeiden, darf das Kabel Ihrer Video-Sprechanlage nicht im gleichen Kabelrohr wie die Stromkabel verlegt werden. Achtung: Auf keinen Fall zur Erhöhung des Leiterquerschnitts Drähte doppelt verlegen. Bei einem Kurzschluss an der Leitung wird ein Schutz ausgelöst. Die Stromversorgung trennen und nach 10 s wieder verbinden. CFI EXTEL CONNECT - V1... -
Seite 5: Anschluss Der Videosprechanlage
Beachten Sie, dass diese Funktion nur möglich ist, wenn der Bildschirm das Außenvideo anzeigt. Eine Anzeige erscheint zur Bestätigung. Wichtig: Der Türöffner bzw. das elektrische Schloss, das Sie installieren werden, muss unbedingt einen mechani- schen Speicher besitzen, wie auch alle EXTEL-Artikel. Für die Verkabelung ist das Etikett auf der Rückseite der Türsprechanlage zu beachten. c. Anschluss eines Torantriebs (Abb. 6) Dieser wird direkt an den Klemmen 3 und 4 auf der Rückseite der Türsprechanlage angeschlossen. Die... -
Seite 6: Einstellungen Des Objektivs
Verwendung der Basisfunktionen der Video-Sprechanlage • S obald die Ruftaste der Türsprechanlage betätigt wird, ertönt ein Signalton und der Monitor wird ca. 30 Sekunden lang eingeschaltet. Sobald Sie den Besucher erkannt haben, drücken Sie auf die Taste , um den Sprechkontakt mit ihm herzustellen. Hinweis: Ein einziger Druck auf die Taste reicht aus, um den Sprechkontakt mit der Türsprechanlage herzustellen. CFI EXTEL CONNECT - V1... -
Seite 7: Einstellungen
Benachrichtigungen: Klingelt ein Besucher und sind die Alarme in der App aktiviert, geht auf dem verbundenen Telefon bei iOS eine Benachrichtigung bzw. bei Android ein Anruf ein. Nachdem der Besucher geklingelt hat, kann im Untermenü WLan die Übertragungszeit der Benachrichtigung eingestellt werden, indem die Frist neben dem Symbol geändert wird. 7. VERBINDUNG IHRER VIDEO-SPRECHANLAGE EXTEL CONNECT MIT IHREM SMARTPHONE Achtung: Extel Connect ist nicht kompatibel mit 5-GHz-WLan. Stellen Sie sicher, dass Ihre ADSL-Box für 2,4 GHz ausgelegt ist. a. Aktivierung des Hotspots auf Ihrem Video-Pförtner Bei der ersten Verbindung Ihres Video-Pförtners Extel Connect muss dieser Ihrem Smartphone zugeordnet werden. Zu diesem Zweck ist der Modus „Hotspot“ auf Ihrem Monitor aufzurufen. Dieser sendet das bei dieser ersten Installation erforderliche WLan-Signal. -
Seite 8: Erstmalige Verbindung Ihres Pförtners Mit Einem Android-Smartphone
3. I m Menü Kopplung hat das Symbol „STATUS“ dieses Erscheinungsbild und ist ausgegraut. Dies bedeutet, dass der „Hotspot“-Modus noch nicht aktiviert ist. RESET-Taste betätigen. 4. Ca. 20 Sekunden warten. 5. N immt das „STATUS“-Symbol diese Form an , ist der „Hotspot“-Modus aktiviert. Den Monitor nicht mehr berühren, er ist bereit für die Kopplung. b. Erstmalige Verbindung Ihres Pförtners mit einem Android-Smartphone Die App Extel Connect auf Google Play herunterladen. Passwort cg05167913 20 Sek. Verbindung 1. N ach dem Start der App bietet diese die Möglichkeit, durch Betätigung des +-Symbols in der Bildschirmmitte ein Gerät hinzuzufügen. 2. N eues Gerät auswählen. Um zum nächsten Schritt zu gelangen, muss Ihr Telefon Zugriff auf seinen Standort gewähren. Wird Ihnen die Frage gestellt, erlauben Sie der App Extel Connect den Zugriff. -
Seite 9: Erstmalige Verbindung Ihres Pförtners Mit Einem Iphone
6. D ie App fordert Sie auf, Ihr Gerät zu benennen. Achtung: Das Passwort ist zunächst nicht veränderbar. Es lässt sich bei der ersten Vorschau des Videostreams ändern, siehe Kapitel Funktion der Benutzeroberfläche. 7. Kurz warten, Ihr Telefon und Ihr Monitor verbinden sich. d. Verbindung Ihres Telefons mit einer bereits verbundenen Video-Sprechanlage oder Hinzu- fügen Ihres Telefons zu einem bereits konfigurierten Monitor 1. N ach dem Start der App bietet diese die Möglichkeit, durch Betätigung des +-Symbols in der Bildschirmmitte ein Gerät hinzuzufügen. 2. Wählen Sie die Option Bereits mit dem Netzwerk verbundenes Gerät. 3. E ine vorhandene Video-Sprechanlage lässt sich auf zwei Arten verbinden. CFI EXTEL CONNECT - V1... -
Seite 10: Funktion Der Benutzeroberfläche
Sie das Menü „Hotspot“ (Kap. 7.A.) auf und kopieren Sie den mit „cg0…“ beginnenden UID. Anschließend fragen Sie den Hauptnutzer nach dem von ihm gewählten 6-stelligen Passwort. 2. M anuell: Wählen Sie diese Option zum Scannen des QR-Codes auf der Rückseite des Monitors. Anschließend fragen Sie den Hauptnutzer nach dem von ihm gewählten 6-stelligen Passwort. e. Funktion der Benutzeroberfläche Umfasst die verschiedenen Geräte und ermöglicht den Wechsel in den Monitoring-Modus. Ermöglicht das Hinzufügen eines Geräts. Auf das Bild klicken, um den Monitoring-Modus zu starten. CFI EXTEL CONNECT - V1... - Seite 11 Ermöglicht die Verwaltung der Kameraparameter: Name, Passwort, WLan-Netzwerk, Senderanzahl und Alarm. Meine Live-Anzeige starten/stoppen. Ton aktivieren/deaktivieren. Ein Video aufzeichnen. Ein Foto aufnehmen. Ermöglicht die Reduzierung der Videoqualität (1 Balken) oder eine reine Tonübertragung (0 Balken) bei schwacher Bandbreite. Für eine optimale Funktionsweise ist eine Übertragungsrate von mindestens 40 kB/s erforderlich. Vollbildmodus Den elektrischen Türöffner oder das Tor öffnen (bei jeder Öffnung ist die Eingabe des Passworts erfor- derlich). Gedrückt halten, um mit dem Besucher zu sprechen. Ermöglicht das Löschen der Aufzeichnungen. Umfasst die Aufzeichnungen. CFI EXTEL CONNECT - V1 DE10...
- Seite 12 Ermöglicht die Bearbeitung der Fotos (löschen, sortieren, zusammenfassen). Umfasst die gespeicherten Fotos. Achtung: Nur die über die Anwendung gemachten Fotos sind sichtbar. Die Fotos von den Besucherbewegungen sind nicht über die App, sondern nur über den Monitor verfügbar. Akustische Signale aktivieren/deaktivieren. Vibration bei Alarmen aktivieren/deaktivieren. Über die App. App beenden. Parameter verwalten. CFI EXTEL CONNECT - V1 DE11...
-
Seite 13: Technische Merkmale
Stromversorgung • Adapter 100-240 V∼, 50/60 Hz; 24 V , 1 A Bei Änderung des Stromversorgungskabels Polarität beachten (rote Hülse oder weißer Streifen am Kabel = +). c. Türsprechanlage • C-MOS Farbkamera: 900 TVL • Bildwinkel: 70° • Schwenkbares Objektiv • Nachtsicht: Infrarot-LED • Temperaturbereich (ungefähr): -15°C bis +50°C. • Schutzart: IP44 • Steuerung Türöffner: max. 12 V/1 A • Steuerung Tor: Schaltvermögen 12 V - 2 A • Abmessung mit Blende (mm): 186 (H) x 100 (B) x 45 (T) 9. OPTIONEN • Alle elektrischen Türöffner von Extel • Alle elektrischen Schlösser von Extel • Alle Torantriebe von Extel CFI EXTEL CONNECT - V1 DE12... -
Seite 14: Technischer Service - Garantie
• Blauer Bildschirm am • Sicherstellen, dass der Videostream nicht bei null liegt. Smartphone • Ich verstehe den Besucher über die App nicht. • Sicherstellen, dass der Ton nicht unterbrochen ist. Bei Bedarf steht Ihnen unsere technische Website zur Verfügung: www.extelmarket.com. +352 26302353 Neueste Version der herunterladbaren Bedienungsanleitung in Farbe auf: www.extelmarket.com CFI EXTEL CONNECT - V1 DE13... -
Seite 15: Garantiebedingungen
- Die Steckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein. Weist den Benutzer auf das Vorhandensein wichtiger Anweisungen bezüglich der ACHTUNG Benutzung und der Instandhaltung (Reparatur) in der Begleitdokumentation des Geräts hin. Weist den Benutzer auf das Vorhandensein von nicht isolierten „gefährlichen Spannungen“ im Inneren des Geräts hin, die groß genug sind, um eine Stromschlaggefahr für die Personen darzustellen. CFI EXTEL CONNECT - V1 DE14...
