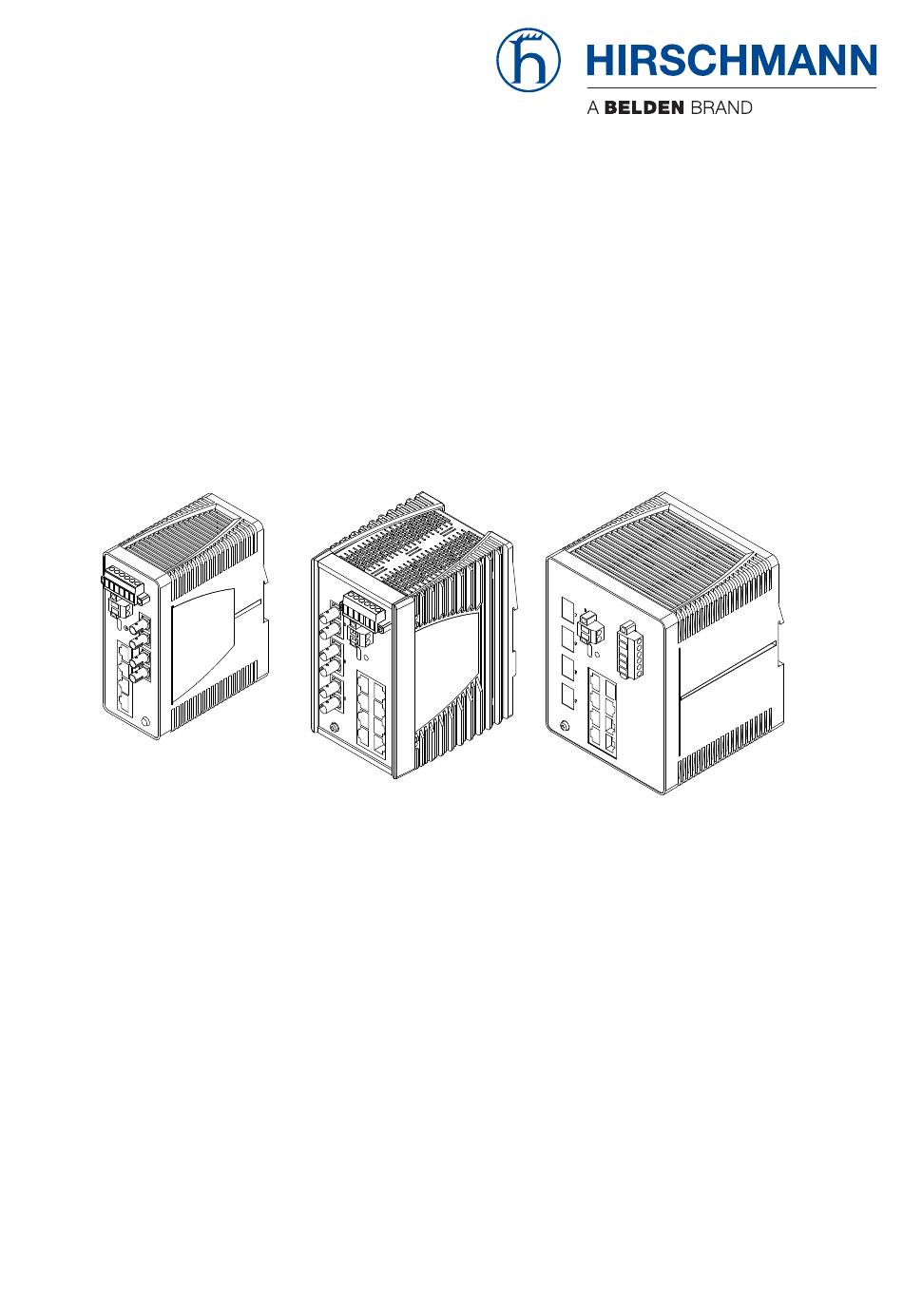

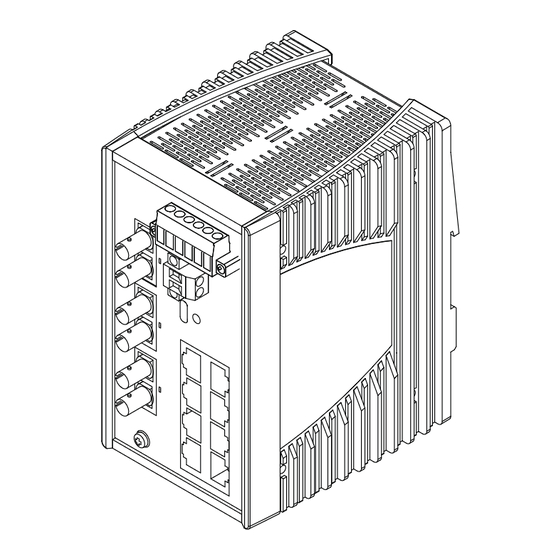

- Seite 1 Anwender-Handbuch Installation Industrial Ethernet BOBCAT Rail Switch BRS20/22/30/32/40/42/50/52 Installation BRS20/22/30/32/40/42/50/52 Technische Unterstützung Release 05 09/2019 https://hirschmann-support.belden.com...
- Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.
-
Seite 3: Inhaltsverzeichnis
Ethernet-Ports 1.5.1 10/100-Mbit/s-Twisted-Pair-Port 1.5.2 10/100/1000-Mbit/s-Twisted-Pair-Port 1.5.3 100-Mbit/s-LWL-Port 1.5.4 100/1000-Mbit/s-LWL-Port 1.5.5 100/1000/2500-Mbit/s-LWL-Port 1.5.6 Unterstützung von PoE(+) Anzeigeelemente 1.6.1 Gerätestatus 1.6.2 Port-Status Management-Schnittstellen 1.7.1 Signalkontakt 1.7.2 USB-C-Schnittstelle 1.7.3 Digitaler Eingang Installation Paketinhalt prüfen Gerät montieren und erden Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... - Seite 4 Allgemeine Daten Versorgungsspannung Leistungsaufnahme/Leistungsabgabe Signalkontakt Digitaler Eingang Klimatische Bedingungen im Betrieb Klimatische Bedingungen bei Lagerung Gehäusebreiten bei PoE-Gerätevarianten Maßzeichnungen 6.9.1 Gerätevarianten mit Gehäuse Merkmalswert C (Kunststoffgehäuse) 6.9.2 Gerätevarianten mit Gehäuse Merkmalswert E/D (Metallgehäuse) 6.10 Festigkeit Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019...
- Seite 5 6.13 Derating bedingt durch SFP-Transceiver 6.13.1 Fast-Ethernet-SFP-Transceiver 6.13.2 Gigabit-Ethernet-SFP-Transceiver 6.13.3 2,5-Gigabit-Ethernet-SFP-Transceiver 6.13.4 Bidirektionale Fast-Ethernet-SFP-Transceiver 6.13.5 Bidirektionale Gigabit-Ethernet-SFP-Transceiver Lieferumfang Zubehör Allgemeines Zubehör Bestellnummern der Standardvarianten Fast-Ethernet-SFP-Transceiver Gigabit-Ethernet-SFP-Transceiver 2,5-Gigabit-Ethernet-SFP-Transceiver Bidirektionale Fast-Ethernet-SFP-Transceiver Bidirektionale Gigabit-Ethernet-SFP-Transceiver Zugrundeliegende technische Normen Weitere Unterstützung Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019...
-
Seite 6: Sicherheitshinweise
Nehmen Sie ausschließlich unbeschädigte Teile in Betrieb. Das Gerät beinhaltet keine Servicebauteile. Bei Funktionsstörungen oder Beschädigungen schalten Sie die Versorgungsspannung ab und senden das Gerät zur Überprüfung an Hirschmann. Bestimmungsgemäßer Gebrauch Verwenden Sie das Produkt ausschließlich für die Anwendungsfälle, welche die Hirschmann-Produktinformationen einschließlich dieses... -
Seite 7: Anforderungen An Den Installationsort
Gefahren, um das Risiko für sich und andere Personen zu ver- ringern. Das qualifizierte Personal bildet sich regelmäßig weiter. Gerätegehäuse Das Öffnen des Gehäuses bleibt ausschließlich den vom Hersteller auto- risierten Technikern vorbehalten. Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 8: Voraussetzungen Für Das Anschließen Elektrischer Leiter
Beachten Sie die elektrischen Grenzwerte für den Signalkontakt. Siehe „Technische Daten” auf Seite 52. Voraussetzungen für das Anschließen der Versorgungsspannung Stellen Sie vor jedem Anschließen der Versorgungsspannung sicher, dass die genannten Voraussetzungen erfüllt sind. Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 9: Led- Oder Laser-Komponenten
Die Versorgungsspannung ist ausschließlich über Schutzbauelemente mit dem Gerätegehäuse verbunden. LED- oder Laser-Komponenten LED- oder LASER-Komponenten gemäß IEC 60825-1 (2014): LASER KLASSE 1 - CLASS 1 LASER PRODUCT. LICHT EMITTIERENDE DIODE KLASSE 1 - CLASS 1 LED PRODUCT Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 10: Nationale Und Internationale Sicherheitsvorschriften
Un câble USB pour la configuration de l'équipement ne doit être utilisé que dans une zone non explosive. WARNUNG! Das Verbinden oder Trennen in einer explosionsfähigen Atmosphäre kann zu einer Explosion führen. AVERTISSEMENT! Le branchement ou le débranchement dans une atmosphère explosive peut entraîner une explosion. Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... - Seite 11 ) / Kabel C („Kabel C “ bezeichnet die Kapazität des verwendeten Kabels) Der niedrigere Wert aus (a) und (b) ist anzuwenden. Kontrollzeichnung für BRS-Geräte entsprechend Class 1 Division 2 Hazardous Locations Rev.: 3 Dokumentnr.: 000217023DNR Seite 1/2 Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019...
- Seite 12 DIESES GERÄT IST EIN OPEN-TYPE-GERÄT, DAS IN EINE FÜR DIE UMGEBUNG GEEIGNETE UMHÜL- LUNG EINGEBAUT WERDEN MUSS, DIE AUSSCHLIEßLICH MIT EINEM WERKZEUG ZUGÄNGLICH IST. Kontrollzeichnung für BRS-Geräte entsprechend Class 1 Division 2 Hazardous Locations Rev.: 3 Dokumentnr.: 000217023DNR Seite 2/2 Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019...
-
Seite 13: Ce-Kennzeichnung
Richtlinie des Europäischen Parlaments und des Rates zur Harmonisie- rung der Rechtsvorschriften der Mitgliedstaaten über die elektromagneti- sche Verträglichkeit. Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Deutschland www.hirschmann.com Das Gerät ist einsetzbar im Industriebereich. -
Seite 14: Recycling-Hinweis
Funkstörungen verursachen; der Benutzer ist in diesem Fall verpflichtet, Funkstörungen auf seine Kosten zu beseitigen. Recycling-Hinweis Dieses Gerät ist nach seiner Verwendung entsprechend den aktuellen Entsorgungsvorschriften Ihres Landkreises, Landes und Staates als Elek- tronikschrott einer geordneten Entsorgung zuzuführen. Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 15: Über Dieses Handbuch
Informationen, die Sie zur Installation des Gerätes benötigen, bevor Sie mit der Konfiguration des Gerätes beginnen. Dokumentation, die im „Anwender-Handbuch Installation“ erwähnt wird und Ihrem Gerät nicht in ausgedruckter Form beiliegt, finden Sie als PDF-Dateien zum Download im Internet unter https://www.doc.hirschmann.com Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 16: Legende
Legende Die in diesem Handbuch verwendeten Symbole haben folgende Bedeutungen: Aufzählung Arbeitsschritt Zwischenüberschrift Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 17: Beschreibung
Telnet Netzmanagement-Software (beispielsweise Industrial HiVision) Die Netzmanagement-Software Industrial HiVision bietet Ihnen Möglich- keiten zur komfortablen Konfiguration und Überwachung. Weitere Infor- mationen finden Sie im Internet auf den Hirschmann-Produktseiten: http://www.hirschmann.com/de/QR/INET-Industrial-HiVision USB-C-Schnittstelle (lokal am Gerät) Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 18: Gerätename Und Produktcode
9 ... 10 Anzahl: 0 × 100/1000-Mbit/s-Ports 100/1000/ 4 × 100/1000-Mbit/s-Ports 2500 Mbit/s-Ports 8 × 100/1000-Mbit/s-Ports 12 × 100/1000-Mbit/s-Ports 12 × 8 × 100/1000-Mbit/s-Ports + 4 × 100/1000/ 2500 Mbit/s Tab. 1: Gerätename und Produktcode Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... - Seite 19 DSC-Singlemode (LH)-Buchse für 100- Mbit/s-LWL-Verbindungen 2 × DSC-Singlemode (LH)-Buchse für 100- Mbit/s-LWL-Verbindungen, 200 km 2 × SFP-Schacht für 100-Mbit/s-LWL- Verbindungen 2 × SFP-Schacht für 100/1000-Mbit/s-LWL- Verbindungen 2 × SFP-Schacht für 100/1000/2500-Mbit/s- LWL-Verbindungen Tab. 1: Gerätename und Produktcode Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019...
- Seite 20 CE, FCC, EN 61131-2, EN 62368-1, (NEMA TS2 Eigenerklärun- Z + cUL 61010 cUL 61010 + ANSI/UL 121201 Teil A Z + IEC 61850-3 Z + DNV GL Z + ATEX/IECEx Z + EN 50121-4 Tab. 1: Gerätename und Produktcode Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019...
- Seite 21 Für Gerätevarianten mit Gehäuse Merkmalswert E, die als DSC-Buchsen ausgeführt sind, gilt ausschließlich die IP30-Schutzart. b. Entnehmen Sie die Zulassungen und Eigenerklärungen, die im Detail auf Ihr Gerät zutref- fen, dem Datenblatt. Das Datenblatt finden Sie auf den Hirschmann-Produktseiten www.hirschmann.com c. Gilt ausschließlich für Gerätevarianten mit erweitertem Temperaturbereich.
-
Seite 22: Geräteansichten
SFP-Schacht für 100-Mbit/s-LWL-Verbindungen DSC- oder DST-Singlemode-Buchse für 100-Mbit/s-LWL-Verbindungen DSC- oder DST-Multimode-Buchse für 100-Mbit/s-LWL-Verbindungen nicht vorhanden RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen Erdungsschraube Verriegelungsschieber für Hutschienenmontage Beschriftungsfeld für IP-Adresse LED-Anzeigeelemente für Port-Status USB-C-Schnittstelle LED-Anzeigeelemente für Gerätestatus Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 23: Beispiel Einer Low-Port-Gerätevariante Mit Poe
DSC- oder DST-Singlemode-Buchse für 100-Mbit/s-LWL-Verbindungen DSC- oder DST-Multimode-Buchse für 100-Mbit/s-LWL-Verbindungen nicht vorhanden BRS30/32/40/42 SFP-Schacht für 100/1000-Mbit/s-LWL-Verbindungen BRS50/52 SFP-Schacht für 100/1000/2500-Mbit/s-LWL-Verbindungen abhängig von Gerätevariante LED-Anzeigeelemente für Port-Status nicht vorhanden LED-Anzeigeelemente für Gerätestatus Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 24: Rückansicht
1.3.2 Rückansicht Gerätevarianten mit Gehäuse Gerätevarianten mit Gehäuse Merkmalswert C Merkmalswert E oder D Verriegelungsschieber für Hutschienenmontage Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 25: Spannungsversorgung
Diese Gerätevarianten unterstützen PoE(+). Ethernet-Ports An den Geräte-Ports können Sie über Twisted-Pair-Kabel oder Lichtwellen- leiter (LWL) Endgeräte oder weitere Segmente anschließen. 1.5.1 10/100-Mbit/s-Twisted-Pair-Port Der 10/100-Mbit/s-Twisted-Pair-Port bietet Ihnen die Möglichkeit, Netzkom- ponenten entsprechend der Norm IEEE 802.3 10BASE-T/100BASE-TX anzuschließen. Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 26: 10/100/1000-Mbit/S-Twisted-Pair-Port
10 Mbit/s halbduplex, 10 Mbit/s vollduplex 100 Mbit/s halbduplex, 100 Mbit/s vollduplex 1000 Mbit/s vollduplex Lieferzustand: Autonegotiation aktiviert Das Gehäuse des Ports ist galvanisch mit der Frontblende verbunden. Die Pinbelegung entspricht MDI-X. Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 27: Pinbelegung
Dieser Port ist als DST-, DSC-Buchse oder als SFP-Schacht ausgeführt. Der 100-Mbit/s-LWL-Port bietet Ihnen die Möglichkeit, Netzkomponenten entsprechend der Norm IEEE 802.3 100BASE-FX anzuschließen. Dieser Port unterstützt: 100 Mbit/s vollduplex Lieferzustand: 100 Mbit/s vollduplex bei Einsatz eines Fast-Ethernet-SFP-Transceivers Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 28: 100/1000-Mbit/S-Lwl-Port
Der Port bietet Ihnen die Möglichkeit Netzkomponenten entsprechend der- Norm IEEE 802.3 1000BASE-SX/1000BASE-LX anzuschließen. Der Port bietet Ihnen die Möglichkeit, Netzkomponenten entsprechend IEEE P802.3bz 2,5 Gbit/s anzuschließen. Dieser Port unterstützt: 100 Mbit/s vollduplex 1000 Mbit/s vollduplex 2500 Mbit/s vollduplex Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 29: Unterstützung Von Poe(+)
Anmerkung: Schließen Sie ausschließlich PoE-gespeiste Geräte an, deren Datenanschlüsse sich im Innenbereich des Gebäudes befinden und die als SELV-Stromkreise spezifiziert sind. Anzeigeelemente 1.6.1 Gerätestatus Diese LEDs geben Auskunft über Zustände, die Auswirkung auf die Funktion des gesamten Gerätes haben. Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... - Seite 30 Gerät schreibt auf/liest vom Periode Speichermedium gelb leuchtet ACA ist in keinem betriebsbereiten Zustand — keine Versorgungsspannung ist zu niedrig gelb leuchtet Versorgungsspannung ist zu niedrig für PoE-Support. grün leuchtet PoE-Spannung liegt an Tab. 4: Bedeutung der Geräte-Anzeigeelemente Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019...
-
Seite 31: Port-Status
Für Gerätevarianten mit Ports ausgeführt als DSC-/DST-Buchse und SFP-Schacht gilt: Die LEDs befinden sich direkt an den Ports. Siehe Abbildung 3 auf Seite 32. Siehe Abbildung 4 auf Seite 32. LS/DA Abb. 2: LED-Anzeigeelemente bei Gerätevarianten mit 4 × RJ45-Buchsen Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... - Seite 32 Gerät erkennt einen gültigen Link blinkt 1 × pro Periode Port ist auf Stand-by geschaltet blinkt 3 × pro Periode Port ist ausgeschaltet gelb blitzt Gerät sendet und/oder empfängt Daten Tab. 5: Bedeutung der Port-Anzeigeelemente Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019...
-
Seite 33: Management-Schnittstellen
In der Konfiguration des Gerätes legen Sie fest, wie das Gerät den Signal- kontakt verwendet. Detaillierte Informationen zu Anwendungsmöglichkeiten und Konfiguration des Signalkontaktes finden Sie in der Software-Benutzerdokumentation. Die Software-Benutzerdokumentation finden Sie als PDF-Dateien zum Down- load im Internet unter https://www.doc.hirschmann.com Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 34: Usb-C-Schnittstelle
Die Software-Benutzerdokumentation finden Sie als PDF- Dateien zum Download im Internet unter http://www.doc.hirschmann.com Die USB-C-Schnittstelle hat folgende Eigenschaften: Unterstützung des USB-Master-Modus und Slave Unterstützung von USB 2.0 (Datenrate maximal 480 MBit/s) Steckverbinder: Typ C Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 35: Digitaler Eingang
Die Software-Benutzerdokumentation finden Sie als PDF-Dateien zum Download im Internet unter http://www.doc.hirschmann.com Anmerkung: Bei PoE-Gerätevarianten ist der digitale Eingang ausschließ- lich bei Gerätevarianten mit breitem Gehäuse vorhanden. Siehe Abbildung „Vorhandensein des digitalen Eingangs bei PoE-Geräteva- rianten” auf Seite 36. Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... - Seite 36 Power Status 2.5 GE Input 2.5 GE 2.5 GE 2.5 GE Power Input Status Input 2.5 GE 2.5 GE 2.5 GE 2.5 GE Abb. 8: Vorhandensein des digitalen Eingangs bei PoE-Gerätevarianten Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019...
-
Seite 37: Installation
Achten Sie auf die Einhaltung des Mindestfreiraums um das Gerät, um die klimatischen Bedingungen im Betrieb zu erfüllen: Mindestfreiraum an den Lüftungsschlitzen: 5 cm Anmerkung: Bei Unterschreitung des Mindestfreiraums reduziert sich die spezifizierte maximale Betriebstemperatur. Siehe „Technische Daten” auf Seite 52. Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 38: Erden
Hängen Sie die obere Rastführung des Gerätes in die Hutschiene ein. Drücken Sie das Gerät nach unten und gegen die Hutschiene. Rasten Sie das Gerät ein. 2.2.2 Erden 0.5 Nm 4.4 lb-in Abb. 10: Position des Erdungsanschlusses am Gerät, Anzugsdrehmoment. Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 39: Ferrit Anbringen
Führen Sie das Spannungsversorgungskabel 2-mal durch den Ferrit. Positionieren Sie den Ferrit möglichst nahe am Spannungseingang (max. Abstand 50 cm). SFP-Transceiver montieren (optional) Voraussetzung: Setzen Sie ausschließlich SFP-Transceiver von Hirschmann ein. Siehe „Zubehör” auf Seite 77. Abb. 11: SFP-Transceiver montieren: Montagereihenfolge Gehen Sie wie folgt vor: ... -
Seite 40: Klemmblöcke Verdrahten
Versorgungsspannung Merkmalswert T: Typ und Größe der Versorgungs- spannung, Pinbelegung Führen Sie für die anzuschließende Versorgungsspannung die folgenden Handlungsschritte aus: Ziehen Sie den Klemmblock vom Gerät ab. Verbinden Sie die Leiter entsprechend der Pinbelegung am Gerät mit den Klemmen. Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... - Seite 41 Wechselspannung Nennspannung AC: 24 V AC Spannungsbereich AC inklusive maximaler Toleranzen: 18 V AC ... 30 V AC, 50 Hz ... 60 Hz Tab. 8: Versorgungsspannung Merkmalswert F: Typ und Größe der Versorgungs- spannung, Pinbelegung Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019...
- Seite 42 Pluspol der Versorgungsspan- PoE+: 54 V DC nung Spannungsbereich DC inklu- Minuspol der Versorgungsspan- sive maximaler Toleranzen: nung 52 V DC ... 57 V DC Tab. 10: Versorgungsspannung Merkmalswert P: Typ und Größe der Versorgungs- spannung, Pinbelegung Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019...
-
Seite 43: Signalkontakt (Optional)
Verbinden Sie die Signalkontaktleitungen mit den Anschlüssen des Klemmblocks. Befestigen Sie die in den Klemmblock gesteckten Leiter, indem Sie die Schrauben der Klemmen anziehen. Montieren Sie den Klemmblock am Gerät durch Verschrauben. Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 44: Digitaler Eingang (Optional)
Verbinden Sie die Leiter entsprechend der Pinbelegung am Gerät mit den Klemmen. Befestigen Sie die in den Klemmblock gesteckten Leiter, indem Sie die Schrauben der Klemmen anziehen. Montieren Sie den Klemmblock am Gerät durch Verschrauben. Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 45: Anschlusskonstellationen Von Sensoren
Input + 24 V + 24 V Abb. 16: Anschluss eines Sensors mit gesonderter Spannungsversorgung 1 - Sensor 2 - BRS20/22/30/32/40/42/50/52 3 - Gesonderte Spannungsversorgung für Sensor Input +24 V Abb. 17: Anschluss eines Sensors mit gesonderter Spannungsversorgung 1 - Schalter (2-Draht-Sensor) 2 - BRS20/22/30/32/40/42/50/52 3 - Gesonderte Spannungsversorgung für Sensor... -
Seite 46: Datenkabel Anschließen
Anmerkung: Das Vorhandensein von 2 oder mehreren Geräten mit dersel- ben IP-Adresse kann ein nicht vorhersagbares Verhalten Ihres Netzes verur- sachen. Installieren und pflegen Sie einen Prozess, der jedem Gerät im Netz eine ein- malige IP-Adresse zuweist. Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 47: Lieferzustand
Das Gerät bietet folgende Möglichkeiten zur Konfiguration der IP-Adressen: Eingabe über die Anwendungen HiView oder Industrial HiVision. Weitere Informationen zu den Anwendungen HiView und Industrial HiVision fin- den Sie auf den Hirschmann-Produktseiten: HiView http://www.hirschmann.com/de/QR/INET-HiView Industrial HiVision http://www.hirschmann.com/de/QR/INET-Industrial-HiVision ... -
Seite 48: Überwachung Der Umgebungslufttemperatur
Die im CLI und GUI angezeigte Temperatur ist die Geräte-Innentemperatur. Sie ist höher als die Umgebungslufttemperatur. Die in den technischen Daten genannte maximale Geräte-Innentemperatur ist ein Richtwert, der Ihnen ein mögliches Überschreiten der maximalen Umgebungslufttempera- tur anzeigt. Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 49: Wartung, Service
Wartung, Service Beim Design dieses Gerätes hat Hirschmann weitestgehend auf den Ein- satz von Verschleißteilen verzichtet. Die dem Verschleiß unterliegenden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktle- benszeit überdauern. Betreiben Sie dieses Gerät entsprechend den Spe- zifikationen. -
Seite 50: Demontage
Gehen Sie wie folgt vor: Öffnen Sie die Verriegelung des SFP-Transceivers (1). Ziehen Sie den SFP-Transceiver an der geöffneten Verriegelung aus dem Schacht heraus (2). Verschließen Sie den SFP-Transceiver mit der Schutzkappe (3). Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 51: Gerät Demontieren
Ziehen Sie die Klemmblöcke ab. Trennen Sie die Erdung. Führen Sie einen Schraubendreher waagerecht unterhalb des Gehäuses in den Verriegelungsschieber ein. Ziehen Sie den Verriegelungsschieber mit einem Schraubendreher nach unten und klappen das Gerät nach oben. Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 52: Technische Daten
1300 g BRS52-0012..S;C... 550 g 1150 g BRS52-0012..T;E... 650 g 1300 g Abmessungen Siehe „Maßzeichnungen” auf Seite 59. B × H × T Montage Siehe „Auf die Hutschiene montieren” auf Seite 37. Tab. 12: Allgemeine Daten Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 53: Versorgungsspannung
Leiterquerschnitt 0,75 mm² (AWG18) max. Leiterquerschnitt 2,5 mm² (AWG12) Spannungsausfallüberbrückung >10 ms bei 20,4 V DC ... 48 V DC und 24 V AC Überstromschutz im Gerät nicht wechselbare Schmelzsicherung Tab. 14: Versorgungsspannung Merkmalswert F Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... - Seite 54 Nutzung von 19 V DC ... 60 V DC PoE oder PoE+: Anschlussart 6-poliger Klemmblock mit Schraubverriegelung Anzugsdrehmoment 0,5 Nm min. Leiterquerschnitt 0,75 mm² (AWG18) max. Leiterquerschnitt 2,5 mm² (AWG12) Tab. 16: Versorgungsspannung Merkmalswert P Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019...
-
Seite 55: Leistungsaufnahme/Leistungsabgabe
16 W 55 Btu (IT)/h BRS42-00089999P... 31 Btu (IT)/h BRS42-0012OOOOU... 19 W 65 Btu (IT)/h BRS42-0012OOOOP... 12 W 41 Btu (IT)/h BRS52-0012OOOOU... 20 W 68 Btu (IT)/h BRS52-0012OOOOP... 13 W 44 Btu (IT)/h Tab. 17: Leistungsaufnahme/Leistungsabgabe Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 56: Signalkontakt
Eingangsspannung High-Pegel, Zustand „1“ +11 V DC … +30 V DC Eingangsstrom maximal bei Nennwert Ein- 15 mA gangsspannung Zulässiger Ruhestrom für 2-Draht-Sensoren 1,5 mA Eingangskennlinie nach IEC 61131-2 (Strom Typ 3 ziehend) Tab. 19: Digitaler Eingang Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 57: Klimatische Bedingungen Im Betrieb
0 °C ... +30 °C bis zu 10 Jahren Luftfeuchtigkeit 1 % ... 95 % (nicht kondensierend) Luftdruck min. 600 hPa (+4000 m) max. 1060 hPa (-400 m) Tab. 21: Klimatische Bedingungen bei Lagerung Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 58: Gehäusebreiten Bei Poe-Gerätevarianten
Gehäuse Merkmalswert D (breites Metallgehäuse IP40) (breites Metallgehäuse IP30) Gehäuse Merkmalswert C Gehäuse Merkmalswert C (mittleres Kunststoffgehäuse) (breites Kunststoffgehäuse) Gehäuse Merkmalswert E Gehäuse Merkmalswert D (mittleres Metallgehäuse IP40) (breites Metallgehäuse IP30) Tab. 22: Gehäusebreiten bei PoE-Gerätevarianten Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 59: Maßzeichnungen
Maßzeichnungen 6.9.1 Gerätevarianten mit Gehäuse Merkmalswert C (Kunststoffgehäuse) inch 12,3 0.48 103,5 2.24 4.07 14,9 0.59 Abb. 20: Schmales Kunststoffgehäuse Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... - Seite 60 11,8 103,5 0.46 2.87 4.07 14,9 0.59 Abb. 21: Mittleres Kunststoffgehäuse Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019...
- Seite 61 108,8 103,5 11,8 4.28 0.46 4.07 14,9 0.59 Abb. 22: Breites Kunststoffgehäuse Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019...
-
Seite 62: Gerätevarianten Mit Gehäuse Merkmalswert E/D (Metallgehäuse)
6.9.2 Gerätevarianten mit Gehäuse Merkmalswert E/D (Metallgehäuse) inch 10,3 0.41 4,55 70,7 105,5 2.78 0.18 4.15 0.59 Abb. 23: Schmales Metallgehäuse Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... - Seite 63 86,6 0.39 105,5 4,55 3.41 0.18 4.15 0.59 Abb. 24: Mittleres Metallgehäuse Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019...
- Seite 64 122,4 4,55 105,5 4.82 0.18 4.15 0.39 0.59 Abb. 25: Breites Metallgehäuse Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019...
-
Seite 65: Festigkeit
6.10 Festigkeit Festigkeit Standard-Anwendungen Marineanwendungen Bahnanwendungen (Gleisbe- reich) gemäß EN 50121-4 IEC 60068-2-6, Test Fc Vibration 5 Hz ... 8,4 Hz mit 3,5 mm Ampli- 2 Hz ... 13,2 Hz mit 1 mm Ampli- — tude tude 8,4 Hz ... 200 Hz mit 1 g 13,2 Hz ... - Seite 66 a. EN 61131-2, CE, FCC – gilt für alle Geräte EMV-Störfestigkeit Standard- Marineanwen- Bahnanwendungen Anwendungen dungen (Gleisbereich) gemäß EN 50121-4 Elektrostatische Entladung EN 61000-4-2 Kontaktentladung ±4 kV ±6 kV ±6 kV EN 61000-4-2 Luftentladung ±8 kV ±8 kV ±8 kV Elektromagnetisches Feld EN 61000-4-3 80 MHz ...
-
Seite 67: Netzausdehnung
6.12 Netzausdehnung Anmerkung: Die bei den Transceivern jeweils angegebenen Leitungslängen gelten bei den jeweiligen Faserdaten (Faserdämpfung und Bandbreite-Längen-Produkt (BLP)/Dispersion). 6.12.1 10/100/1000-Mbit/s-Twisted-Pair-Port 10/100/1000-Mbit/s-Twisted-Pair-Port Länge eines Twisted-Pair-Segmentes max. 100 m (bei Cat5e-Kabel) Tab. 26: Netzausdehnung: 10/100/1000-Mbit/s-Twisted-Pair-Port 6.12.2 Fast-Ethernet-SFP-Transceiver Produktcode Mode Wellenlänge Faser Systemdämp- Beispiel für LWL- Faserdämpfung... -
Seite 68: Gigabit-Ethernet-Sfp-Transceiver
Produktcode Mode Wellenlänge Faser Systemdämp- Beispiel für LWL- Faserdämpfung BLP/Dispersion fung Leitungslänge -M2, -MM 1300 nm 50/125 µm 0 dB ... 8 dB 0 km ... 5 km 1,0 dB/km 800 MHz×km -M2, -MM 1300 nm 62,5/125 µm 0 dB ... 11 dB 0 km ... -
Seite 69: 2,5-Gigabit-Ethernet-Sfp-Transceiver
Produktcode Mode Wellenlänge Faser Systemdämpfung Beispiel für LWL- Faserdämpfung BLP /Dispersion M-SFP-... Leitungslänge -LH+/LC 1550 nm 9/125 µm 15 dB ... 30 dB 71 km ... 128 km 0,21 dB/km 19 ps/(nm×km) (typisch) -LH+/LC... 1550 nm 9/125 µm 13 dB ... 32 dB 62 km ... -
Seite 70: Bidirektionale Fast-Ethernet-Sfp-Transceiver
Produktcode Mode Wellenlänge Faser Systemdämpfung Beispiel für LWL- Faserdämpfung BLP/Dispersion M-SFP-2.5-... Leitungslänge LH+/LC 1550,12 nm 9/125 µm 16 dB... 31 dB 160 km 0,25 dB/km 19 ps/(nm×km) LH+/LC EEC 1550,12 nm 9/125 µm 13 dB... 32 dB 62 km ... 116 km 0,25 dB/km 19 ps/(nm×km) LH+/LC EEC... -
Seite 71: Bidirektionale Gigabit-Ethernet-Sfp-Transceiver
6.12.6 Bidirektionale Gigabit-Ethernet-SFP-Transceiver Produktcode Mode Wellenlänge Wellenlänge Faser Systemdämpfung Beispiel für LWL- Faserdämpfung Dispersion SFP-GIG-B... Leitungslänge SFP-GIG-BA LX/ 1310 nm 1550 nm 9/125 µm 0 dB ... 15 dB 0 km ... 20 km 0,4 dB/km 3,5 ps/(nm×km) LC EEC SFP-GIG-BB LX/ 1550 nm 1310 nm... -
Seite 72: Derating Bedingt Durch Sfp-Transceiver
6.13 Derating bedingt durch SFP-Transceiver 6.13.1 Fast-Ethernet-SFP-Transceiver Produktcode Derating bei einem 60 °C-Gerät pro ein- Derating bei einem 70 °C-Gerät pro ein- Bestellnummer gesetztem Transceiver gesetztem Transceiver M-FAST SFP-MM/LC 943 865-001 M-FAST SFP-MM/LC EEC 0 K 943 945-001 M-FAST SFP-SM/LC 943 866-001 M-FAST SFP-SM/LC EEC 943 946-001... -
Seite 73: Gigabit-Ethernet-Sfp-Transceiver
6.13.2 Gigabit-Ethernet-SFP-Transceiver Produktcode Derating bei einem 60 °C-Gerät Derating bei einem 70 °C-Gerät Bestellnummer pro eingesetztem Transceiver pro eingesetztem Transceiver M-SFP-SX/LC 943 014-001 M-SFP-SX/LC EEC 943 896-001 M-SFP-LX/LC 943 015-001 M-SFP-LX/LC EEC 943 897-001 M-SFP-LH/LC 943 042-001 M-SFP-LH/LC EEC 943 898-001 M-SFP-LH+/LC 943 049-001 M-SFP-TX/RJ45... -
Seite 74: Bidirektionale Fast-Ethernet-Sfp-Transceiver
Produktcode Derating bei einem 60 °C-Gerät pro ein- Derating bei einem 70 °C-Gerät pro ein- Bestellnummer gesetztem Transceiver gesetztem Transceiver M-SFP-2,5-SM/LC EEC 942 164-001 M-SFP-2,5-SM+/LC EEC 942 165-001 M-SFP-2,5-LH/LC 942 220-001 M-SFP-2,5-LH+/LC 942 221-001 Tab. 35: Derating bedingt durch 2,5-Gigabit-Ethernet-SFP-Transceiver a - Bei Einsatz eines SFP-Transceivers ohne die Erweiterung „EEC“... - Seite 75 Produktcode Derating bei einem 60 °C-Gerät pro ein- Derating bei einem 70 °C-Gerät pro ein- Bestellnummer gesetztem Transceiver gesetztem Transceiver SFP-GIG-BB LX+/LC EEC tbd 942 208-002 SFP-GIG-BA LH/LC EEC 942 209-001 SFP-GIG-BB LH/LC EEC 942 209-002 Tab. 37: Derating bedingt durch bidirektionale Gigabit-Ethernet-SFP-Transceiver...
-
Seite 76: Lieferumfang
Lieferumfang Lieferumfang 1 × Gerät 1 × Allgemeine Sicherheitshinweise 1 × Klemmblock für Versorgungsspannung und Signalkontakt 1 × Klemmblock für den digitalen Eingang abhängig von Gerätevariante Tab. 38: Lieferumfang Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 77: Zubehör
942 170-011 BRS20-8TX-EEC 942 170-012 BRS20-4TX/2FX-EEC 942 170-013 BRS20-8TX/2FX-EEC 942 170-014 BRS20-4TX/2FX-SM-EEC 942 170-015 BRS20-8TX/2FX-SM-EEC 942 170-016 BRS30-8TX/4SFP-EEC 942 170-017 BRS40-8TX-EEC 942 170-018 BRS40-8TX/4SFP-EEC 942 170-019 BRS50-8TX/4SFP-EEC 942 170-020 Tab. 40: Bestellnummern der Standardvarianten in Kunststoffgehäuse Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 78: Fast-Ethernet-Sfp-Transceiver
SFP-FAST-MM/LC EEC 942 194-002 SFP-FAST-SM/LC 942 195-001 SFP-FAST-SM/LC EEC 942 195-002 Tab. 41: Zubehör: Fast-Ethernet-SFP-Transceiver a. Weitere Informationen zu den Zertifizierungen finden Sie im Internet auf den Hirschmann- Produktseiten (www.hirschmann.com). Gigabit-Ethernet-SFP-Transceiver Gigabit-Ethernet-SFP-Transceiver Bestellnummer M-SFP-TX/RJ45 943 977-001 M-SFP-TX/RJ45 EEC 942 161-001 Für Twisted-Pair-Transceiver gelten folgende Einsatzbedingungen:... -
Seite 79: 2,5-Gigabit-Ethernet-Sfp-Transceiver
M-SFP-LH+/LC EEC 942 119-001 SFP-GIG-LX/LC 942 196-001 SFP-GIG-LX/LC EEC 942 196-002 Tab. 42: Zubehör: Gigabit-Ethernet-SFP-Transceiver a. Weitere Informationen zu den Zertifizierungen finden Sie im Internet auf den Hirschmann- Produktseiten (www.hirschmann.com). 2,5-Gigabit-Ethernet-SFP-Transceiver 2,5 Gigabit-Ethernet-SFP-Transceiver Bestellnummer M-SFP-2,5-MM/LC EEC 942 162-001 M-SFP-2,5-SM-/LC EEC... -
Seite 80: Bidirektionale Gigabit-Ethernet-Sfp-Transceiver
SFP-GIG-BA LX/LC EEC 942 207-001 SFP-GIG-BB LX/LC EEC 942 207-002 SFP-GIG-BA LX+/LC EEC 942 208-001 SFP-GIG-BB LX+/LC EEC 942 208-002 SFP-GIG-BA LH/LC EEC 942 209-001 SFP-GIG-BB LH/LC EEC 942 209-002 Tab. 45: Zubehör: Bidirektionale Gigabit-Ethernet-SFP-Transceiver Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 81: Zugrundeliegende Technische Normen
Zulassungskennzeichen auf dem Geräte-Label aufgedruckt. Ob Ihr Gerät über andere Schiffszulassungen verfügt, erfahren Sie auf der Hirsch- mann-Website unter www.hirschmann.com in den Produktinformationen. Das Gerät erfüllt die genannten technischen Normen im Allgemeinen in der aktuellen Fassung. Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019... -
Seite 82: Weitere Unterstützung
Der Support reicht von der Inbetriebnahme über den Bereitschaftsservice bis zu Wartungskonzepten. Mit dem Hirschmann Competence Center entscheiden Sie sich in jedem Fall gegen jeglichen Kompromiss. Das kundenindividuelle Angebot lässt Ihnen die Wahl, welche Komponenten Sie in Anspruch nehmen. - Seite 83 Installation BRS20/22/30/32/40/42/50/52 Release 05 09/2019...
