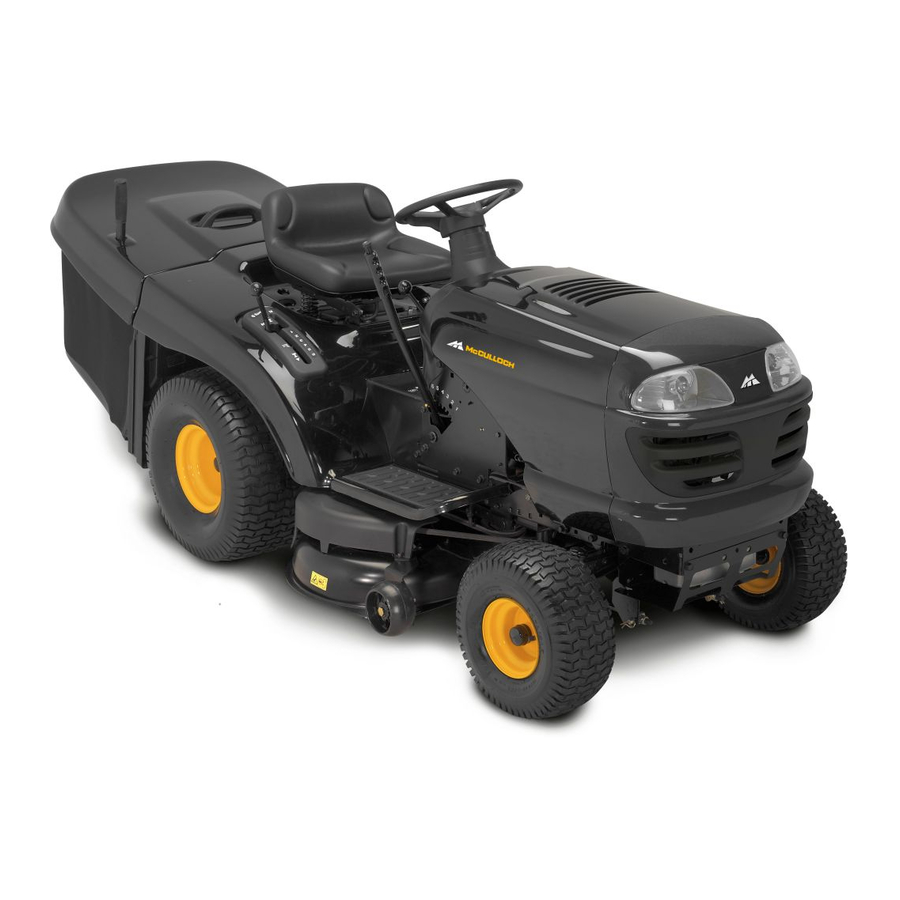

Partner P12597RB Anleitungshandbuch
  1. Anleitungen
  2. Marken
  3. Partner Anleitungen
  4. Rasenmäher
  5. P12597RB
  6. Anleitungshandbuch

Partner P12597RB Anleitungshandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

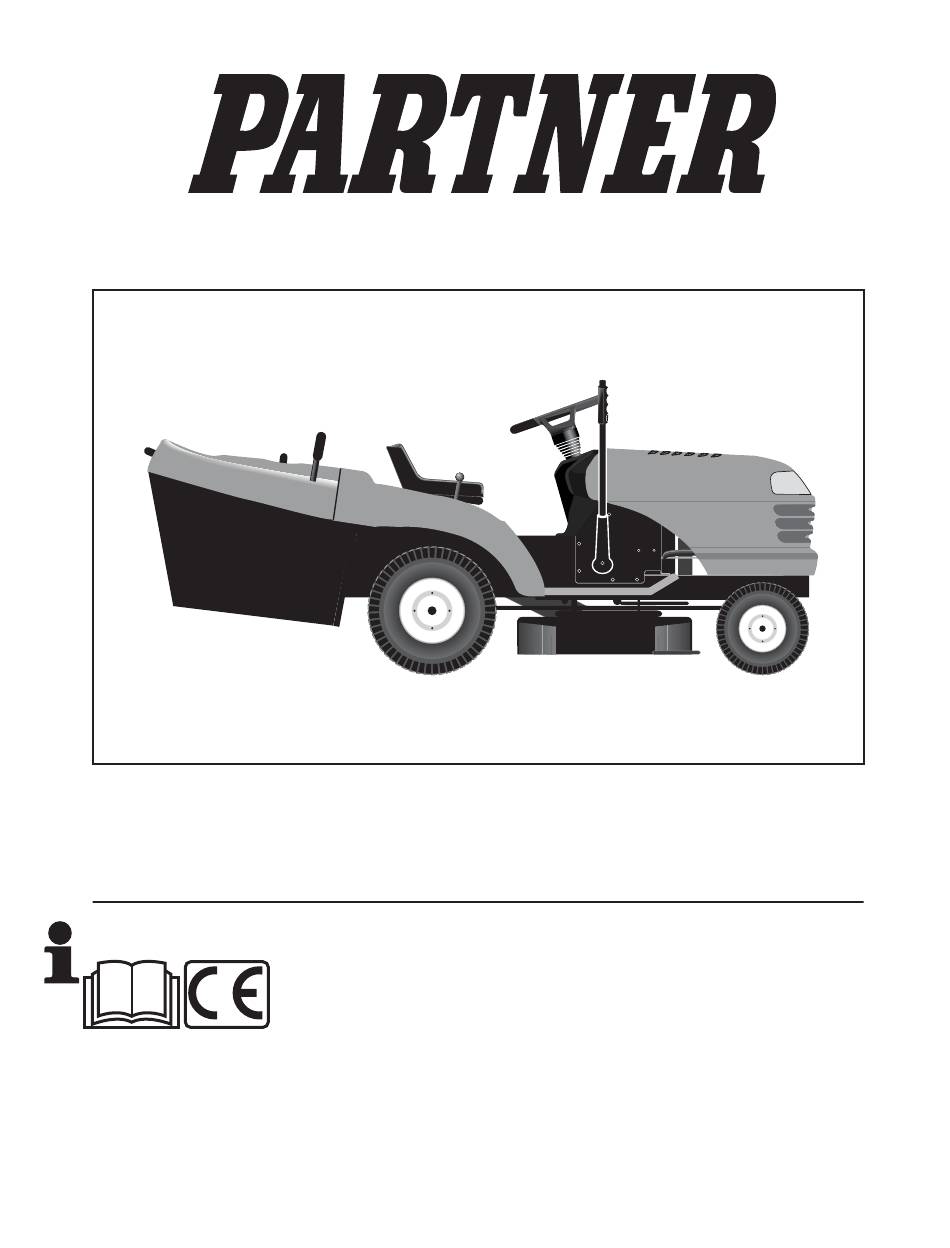

Instruction manual
Please read these in struc tions care ful ly
and make sure you un der stand them before
using this ma chine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorgfältig
durch und vergewissern Sie sich, daß Sie
diese verstehen, bevor Sie die Maschine
in Betrieb nehmen.
532 43 41-42 Rev. 2
P12597RB
Manuel d'instructions
Merci de lire trés attentivement le manuel
d'instructions. Assurez-vous d'avoir tout
compris avant d'utiliser ce tracteur.
Manual de las instrucciones
Por favor lea cuidadosamente y comp-
renda estas intrucciones an tes de usar
esta maquina.
02595
Manuale di istruzioni
Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed ac-
certatevi di averle comprese bene.
Instructieboekje
Lees deze instructies aandachtig en zorg
dat u ze begrijpt voordat u deze ma chine
gebruikt.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Partner P12597RB

Inhaltszusammenfassung für Partner P12597RB

  • Seite 1 02595 P12597RB Instruction manual Manuel d’instructions Manuale di istruzioni Please read these in struc tions care ful ly Merci de lire trés attentivement le manuel Prima di utilizzare la macchina leggete and make sure you un der stand them before d'instructions.
  • Seite 2 Safety rules. Montaje. Sicherheitsvorschriften. Montaggio. Règles de sécurité. Montering. Assembly. Descripción del funcionamiento. Zusammenbau. Funzionamento. Montage. Beschrijving van functies. Functional description. Antes del arranque. Funktionsbeschreibung. Prima dell’avviamento. Description du fonctionnement. Maatregelen vóór het starten. Before starting. Conducción. Maßnahmen vor dem Anlassen. Guida.

  • Seite 3: Safety Rules

    1. Safety Rules Safe Operation Practices for Ride-On Mowers IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH. III. OPERATION I. TRAINING •...

  • Seite 4: Maintenance And Storage

    • Stop the engine and disengage drive to attachment - before refueling; - before removing the grass catcher; - before making height adjustment unless ad just ment can be made from the op er a tor’s position. • Reduce the throttle setting during engine run-out and, if the engine is provided with a shut-off valve, turn the fuel off at the conclusion of mowing.

  • Seite 5: Sicherheitsvorschriften

    1. Sicherheitsvorschriften Regeln für die sichere Bedienung von Rasentraktoren WICHTIG: DIESE MÄHMASCHINE KANN HÄNDE UND FÜSSE ABTRENNEN UND GEGENSTÄNDE MIT HOHER GESCHWINDIGKEIT SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE SCHWERE ODER TÖDLICHE VERLETZUNGEN ZUR FOLGE HABEN. I. SCHULUNG • Bei Maschinen mit mehreren Mähmessern ist Vorsicht •...

  • Seite 6: Wartung Und Lagerung

    • Alle Anbaugeräte-Antriebe ausschalten, den Motor abstel- len und das (die) Zündkerzenkabel abziehen bzw. den Zündschlüssel abziehen: - vor dem Entfernen von Verstopfungen aus dem Mähwerk oder dem Auswurf; - vor dem Prüfen, Reinigen oder Reparieren des Rasenmähers; - nachdem auf ein Fremdkörper gestoßen wurde. Den Rasenmäher auf Schäden untersuchen und die Reparaturen durchführen, bevor die Maschine wieder angelassen und in Betrieb genommen wird;...

  • Seite 7: Règles De Sécurité

    1. Règles de Sécurité Conseils pour l’utilisation en toute sécurité des tracteurs de pelouse ATTENTION: CE TRACTEUR DE PELOUSE EST CAPABLE D’AMPUTER MAINS OU PIEDS ET DE PROJETER DES OBJETS. L ’INOBSERVATION DES RÈGLES DE SÉCURITÉ CI-DESSOUS PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES VOIRE MORTELLES.

  • Seite 8: Entretien Et Entreposage

    • Débrayer les lames, arrêter le moteur, et débrancher le (s) fil (s) de (s) bougie (s) d’allumage ou retirer la clef de contact : - avant de retirer l’insert broyeur ou avant de retirer la goulotte d’éjection pour la nettoyer. - avant de contrôler, nettoyer ou travailler sur le carter de coupe, - avant de retirer un objet coincé...

  • Seite 9: Reglas De Seguridad

    1. Reglas De Seguridad Prácticas de Operación Seguras para las Segadoras Conducibles IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI NO SE OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA MUERTE. I.

  • Seite 10: Mantenimiento Y Almacenamiento

    • Desenganche la transmisión a los accesorios, pare el mo- tor, y desconecte el (los) cable (s) de la bujía o remueva la llave de ignición - antes de limpiar bloqueos o desatrancar del conducto; - antes de inspeccionar, limpiar o trabajar sobre la segadora;...

  • Seite 11: Norme Antinfortunistiche

    1. Norme Antinfortunistiche Regole di sicurezza per trattorini da prato ATTENZIONE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTARE MANI E PIEDI E A SCAGLIARE OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE CAUSARE LESIONI GRAVI E PERSINO IL DECESSO DELLA VITTIMA. •...
  • Seite 12 • Disinnestare la trasmissione del moto agli accessori, spegnere il motore e scollegare i fili delle candele oppure togliere la chiavetta di accensione: - prima di pulire eventuali intasamenti e pri ma di stasare lo scivolo; - prima di interventi o controlli sul tosaerba e prima delle operazioni di pulizia;...
  • Seite 13 1. Veiligheidsregels Veilige bedieningsmethoden voor zittrekkers BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN. I. TRAINING • Op machines met meerdere messen dient u eraan te denken dat het draaien van één mes andere messen •...

  • Seite 14: Onderhoud En Opslag

    • Schakel de aandrijving naar de hulpstukken uit, stop de motor en maak de bougiekabel(s) los of verwijder het contactsleuteltje, - voordat u opgehoopt materiaal weghaalt of een ver- stopte afvoer leeg maakt; - voordat u de maaimachine controleert, schoonmaakt of eraan werkt;...
  • Seite 15 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent se montrer sur votre machine ou dans les publications fournies avec le produit.
  • Seite 16 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent se montrer sur votre machine ou dans les publications fournies avec le produit.
  • Seite 17 01738 AUGEN UNVER- GEFAHR ZU VERMEIDEN: SCHWEFELSÄURE ZÜGLICH MIT WASSER AUGEN SCHÜTZEN • FUNKEN KANN ERBLINDUNG AUSSPÜLEN. SOFORT EXPLOSIVE GASE ODER SCHWERE VERÄT- ÄRZTLICHE HILFE KÖNNEN ERBLINDUNG • FEUER ZUNGEN VERURSACHEN. UND KÖRPERVERLET- AUFSUCHEN. • RAUCHEN ZUNGEN VERURSAC- HEN. GEVAAR GEEN ZWAVELZUUR OGEN ONMIDDELLIJK...
  • Seite 18 2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje 2. Montaggio. 2. Montering. Before the tractor can be used certain parts must be as- Antes de poder utilizar el tractor, hay que montar algunas sem bled, which for transportation reasons are enclosed in piezas que, por razones de transporte, van empaquetadas the packing.
  • Seite 19 02701 02466 02617 Asiento Seat Remueva la manilla de ajuste y la arandela plana que ase- Remove the hardware securing seat to the cardboard pack ing guran el asiento al empaque de cartón y póngalos de lado and set the hardware aside for assembly of seat to tractor. para poder utilizarlos durante la instalación del asiento sobre Pivot seat upward and remove from cardboard packing.
  • Seite 20 NOTE! Check that the flex connector is correctly con nect ed to the safe ty switch (3) on the seat hold er. HINWEIS! Prüfen, daß das Kabel richtig an dem Sicherheitsschalter (3) auf dem Halter des Sitzes angeschlossen ist. REMARQUE: Vérifier que le câble électrique est bien connecté...
  • Seite 21 1. Tapador del acumulador 1. Battery Cover Install battery 2. Cable positivo (+) NOTE: If battery is put into service after month and year 2. Cable Positive (+) indicated on label, charge battery for minimum of one hour 3. Cable negativo (-) 3.
  • Seite 22 WARNING: Positive terminal must be con nect ed first to prevent sparks from ac ci den tal grounding. Remove terminal caps and discard. Connect the red cable to + and then the black earth ca ble to -. Screw tight the cables.

  • Seite 23: Einstellen Der Tasträder

    PARA AJUSTAR LAS RUEDAS CALIBRADO- RAS (si está provisto) Las ruedas calibradoras están bien ajustadas cuando se en- cuentran un poco a distancia del terreno al mismo tiempo que la segadora esté a la altura de corte deseada. Entonces las rue- das calibradoras mantienen el conjunto segador en posición para prevenir el corte raspeo en casi todos los terrenos.
  • Seite 24 To install bagger com po nents to tractor 1. Dis charge Chute 1. Support Bracket 2. 3/8 Nut 2. Clevis Pin 10 x 17mm 3. Flat Washer 3. 3/8 Lock Nut 4. 3/8 x 63,5mm Hex Bolt 5. 10,3mm (13/32") flat washer •...

  • Seite 25: Vertical Adjustment

    1. Front bagger tube To Assemble Bagger • Unfold bag by pivoting front bagger tube all the way 2. Vinyl binding forward and pressing the bottom vinyl binding onto the tube. • Inside the bag, install spreader bars and retainer springs onto pins on both sides of bag as shown.

  • Seite 26: Installation Der Aufhängung Der Grasfangbox Des Traktors

    Installation der Aufhängung der Grasfangbox des Traktors 1. Strebe 2. Fixierfeder 10x17mm 3. Kontermutter 3/8 4. Sechskantbolzen 1. Auswurfkanal 3/8 x 63,5mm 2. Kontermutter 3/8 5. Flache Unterlegscheibe 10,3mm (13/32) 3. Flache unterlegscheibe 6. Splintstift • Die beiden oberen Stützwinkel mittels montieren sie die Fixierfeder 10x17mm und sichern Sie diese mit dem Splintstift.

  • Seite 27: Montage Der Grasfangbox

    Montage der Grasfangbox • Entfalten Sie den Beutel, indem Sie das vordere Staub- Vorderer Rahmen beutelrohr ganz nach vor klappen und die untere Vinyl- der Grasfangbox bindung an das Rohr drücken. Vinylverkleidung • Setzen Sie dann im Beutel die Spreizstäbe und die Rück- haltefedern in die Zapfen an beiden Seiten des Beutels wie gezeigt ein.
  • Seite 28 Assemblage des composants du collecteur 1. Bras support supérieur 2. C h e v i l l e d e f i x a t i o n 10x17mm 3. Ecrou frein 3/8 4. Vis H 3/8 x 63,5 5. Rondelle plate diam.
  • Seite 29 Pour assembler le collecteur • Déplier le sac en faisant basculer complètement vers Armature frontale l’avant le tube antérieur de l’ensacheuse et en poussant la bordure inférieure en vinyle sur le tube. Bande d’étanchéité en • Dans le sac, placer les entretoises et les ressorts de retenue vinyle sur les goupilles des deux côtés du sac, de la façon illustrée.
  • Seite 30 Para montar los componentes del contenedor 1. Consola portadora para costales al tractor 2. Resorte fijador 10x17mm 3. Contratuerca 3/8 4. 3/8x63,5mm arandelas planas 5. Arandela plana 10,3mm (13/32î) 6. Clavija hendida 1. Descarga de adaptarse 2. Tuercas de 3/8 3.

  • Seite 31: Ajuste Vertical

    Para montar el contenedor Tubos frontales del con- tenedor • Desplegar la bolsa pivoteando el tubo frontal del saco completamente hacia adelante y presionado la atadura Capas de vinil de vinilo del fondo hacia el tubo. • En el interior de la bolsa, instalar las barras extendedoras y los resortes de retención en las clavijas en ambos lados de la bolsa como mostrado.
  • Seite 32 Per montare i componenti del cesto di raccolta 1. Staffa di supporto 2. Perno di fissaggio 10x17mm 3. Dadi 3/8 4. Bullone a testa esagonale (3/8 x 63,5mm) 5. Rondella piatta 6. Coppiglia 1. Convogliatore di scarico 2. Dadi 3/8 3.
  • Seite 33 Per montare il cesto di raccolta: 1. Piastrina d'arresto dell'asta di scarico • Svolgere il sacchetto ruotando completamente in avanti il tubo anteriore dell’insaccatrice e premendo la parte 2. Rivestimento inferiore in vinile sul tubo. in plastica • All’interno del sacchetto, installare le barre distanziatrici e le molle di tenuta sui perni di entrambi i lati del sacchetto, come mostrato in figura.
  • Seite 34 Hetmonteren van componenten van de grascontainer op de trekker 1. Stennijzer 2. Vorkbout 10x17mm 3. 3/8 borgmoer 4. 3/8 Zeskantbout 5. Vlakke sluitring 10,3 mm (13.32") 6. Sluitveer 1. Afvoertrechter 2. 3/8 borgmoer 3. Vlakke sluitring • Bevestig de twee bovenste steunbeugels door de achter- •...
  • Seite 35 De grascontainer monteren • Vouw de zak open door de voorste zakkenvulbuis helemaal naar voren te draaien en de onderste band van vinyl op 1. Voorstenn de buis te drukken. 2. Vinylafdichting • Installeer in de zak de spreiders en de borgveren op de pinnen aan de beide zijden van de zak, zoals op de afbeelding.

  • Seite 36: Montage Und Installation Des Mulcheinsatzes (Sofern Vorhanden)

    1. Mango 1. Handle 2. Resorte fijador 2. Retainer Spring 3. Clavija 3. Pin 4. Tapon o tapa 4. Plug 1. Handgriff 1. Impugnatura 2. Fixierfeder 2. Coppiglia 3. Stift 3. Perno 4. Stöpsel 4. Kit Mulch ing 1. Poignée de l'insert 1.

  • Seite 37: Beschrijving Van Functies

    3. Functional description. 3. Funktionsbeschreibung. 3. Description du fonctionnement. 3. Descripción del funcionamiento. 3. Funzionamento. 3. Beschrijving van functies Positioning of controls Anordnung der Bedienungseinrichtungen 1. Lichtschalter (sofern vorhanden) 1. Light switch (if equipped) 2. Throttle control 2. Gashebel 3. Brems- und Kupplungspedal 3.
  • Seite 38 Emplacement des commandes Comandi 1. Interruttore luci (se installato) 1. Interrupteur des phares (si équipé 2. Acceleratore 2. Commande de gaz 3. Pedale freno/frizione 3. Pédale de frein et d'embrayage 4. Leva del cambio 4. Levier de changement de vitesses 5.
  • Seite 39 1. Light switch 1. Lichtschalter 1. Interrupteur des phares 1. Interruptor de alumbrado 1. Interruttore luci 1. Schakelaar verlichting 2. Throttle control The throttle control regulates the engine revs and thus the rotation speed of the blades. = Full speed = Idling speed 2.

  • Seite 40: Brems- Und Kupplungspedal

    3. Brake and clutch pedal When the pedal is pushed down the brake is applied and the motor is disengaged. 3. Brems- und Kupplungspedal Beim Vorwärtsdrücken des Pedals wird das Fahrzeug abge- bremst. Gleichzeitig wird der Motor ausgekuppelt und das Fahrzeug rollt aus.
  • Seite 41 4. Palanca de cambios La caja de cambios tiene posiciones hacia adelante, punto neutro y marcha atrás. Los cambios pueden efectuarse desde el punto neutro a la marcha más alta sin detenerse en cada posición de cambio. Antes de cambiar de marcha, desembra- gar el motor.
  • Seite 42 5. Commande d'embrayage et de débrayage du carter de coupe Pousser le levier vers l'avant et le verrouiller pour embrayer le carter de coupe. Les courroies d'entraînement seront alors en tension et les lames commenceront à tourner. Ramener le levier vers l'arrière pour débrayer le carter de coupe, les lames seront alors freinées par le frottement des patins de frein sur les poulies d'entraînement.
  • Seite 43 ROS ON ROS ON START 7. Ignition Lock 7. Cerradura de encendido There are three different positions for the ignition key: La llave de encendido puede hallarse en tres posiciones diferentes: All electric current bro ken. Corriente eléctrica cortada ROS ON Reverse Operation System (ROS) connected ROS ON Sistema de Funcionamiento Atrás (ROS)
  • Seite 44 8. Frein de stationnement Pour enclencher le frein de stationnement : 1. Enfoncer à fond la pédale d'embrayage/frein. 2. Relever vers le haut le levier du frein de stationnement et le maintenir dans cette po si tion. 3. Relâcher la pédale d'embrayage/frein. Relâcher le levi er du frein de stationnement qui restera dans sa position verrouillée (en haut).
  • Seite 45 4. Before starting. 4. Maßnahmen vor dem Anlassen. 4. Avant de démarrer. 4. Antes del arranque. 4. Prima dell’avviamento. 4. Maatregelen vóór het starten. Reposición de combustible Filling up The en gine should be run of pure (not oil mixed) un lead ed El motor ha de funcionar con gasolina pura (sin mezcia de petrol.

  • Seite 46: Pressione Pneumatici

    Oil level Nivel de aceite The combined oil refilling cap and the oil stick is ac ces si ble La tapa combinada para el llenado de aceite y para la varilla when the bonnet is lifted for wards. The oil level in the engine de nivel queda accesible después de haber levantado hacia should be checked before each run.
  • Seite 47 5. Driving. 5. Betrieb. 5. Conduite. 5. Conducción. 5. Guida. 5. Rijden. Démarrage du moteur S'assurer préalablement que le carter de coupe est en posi- tion de transport (c'est à dire : relevé au maximum) et que le levier d'embrayage et de débrayage du carter de coupe est en position "débrayée"...
  • Seite 48 Bei warmem Motor: Gashebel in die Vollgasstellung " " schieben. Si le moteur est chaud: pousser la commande des gaz à mi-distance de sa position d'accélération maximale" ". Moter caliente: Empuje el acelerador hasta la mitad de su recorrido hacia la posición de plenos gases " ".

  • Seite 49: Betrieb

    NOTE! NOTA! The machine is equipped with a safety switch which La máquina tiene un interruptor de seguridad que corta immediately breaks the current to the en gine if the driver la corriente al motor si el con duc tor sale del asiento con leaves the seat with en gine run ning and with the con- el motor en marcha y con la palanca de acoplamiento/ nec tion/dis con nec tion le ver in position “connection”.Your...
  • Seite 50 Engine "ON" (Normal Operating) ROS "ON" ROS "AN" Motor "AN" (Normalbetrieb) ROS "ON" Moteur "ON" (Fonctionnement normal) ROS "ON" Motor "ON" (Funcionamiento Normal) ROS "ON" Motore "ON" (Funzionamento normale) ROS "ON" Motor "ON" (normaal functioneren) Sécurité Marche Arrière (ROS) Reverse Operation System (ROS) Votre tracteur est équipé...

  • Seite 51: Cutting Tips

    Sistema per operazioni in retromarcia (ROS) Cutting tips Il Vostro trattore possiede un Sistema per operazioni in re- • Clear the lawn from stones and other objects which can tromarcia (ROS). Qualsiasi tentativo da parte dell’operatore be thrown away by the blades. di guidare nella direzione opposta con la frizione abbassata •...
  • Seite 52 Conseils pour la tonte Consigli per il taglio dell’erba • Retirer de la pelouse, les pierres et autres objets qui • Pulire il prato da pietre e altri corpi estranei. pourraient être propulsés par les lames et devenir ainsi • Individuare ostacoli fissi.
  • Seite 53 Pour vider le bac Votre tracteur est muni d’une alarme de bascule du sac. Pour désactiver l’alarme, désengager la commande de l’embrayage. • Amener le tracteur là ou vous souhaitez le décharger. • Vérifier que la boîte de vitesse est au point mort. Engagez le frein de stationnement.
  • Seite 54 To convert mower • Fixieren Sie den Kanal, indem Sie die beiden Haken in die dafür vorgesehenen Bohrungen einrasten lassen. (Converting to mulching or rear discharging will re quire the • Montieren Sie den Deflektor, indem Sie die vier (4) purchase of these ac ces so ries.) Flügelschrauben in die dafür vorgesehanan Bohrungen, To mulching...
  • Seite 55 • Togliere il cesto e il Kit Mulching Para cambiar el ajuste de la segadora (Un cambio de ajuste para no recoger la hierba o usarla tipo • Installare il deflettoreper lo scarico a terra nell' apposita mulching requiere la compra de los mecanismosdispositivos apertura della piastra posteriore.
  • Seite 56 ATTENTION! • Ne jamais utiliser un tracteur sur des pentes excédant 15°. Les risques de renversement étant alors très impor- tants. • Ne jamais rouler parallèlement à la pente du fait des risques de renversement. Toujours rouler perpendiculairement à la pente, aussi bien en montant, qu'en descendant. •...

  • Seite 57: Abschalten Des Motors

    Switching off the engine Move the attachment clutch control to disengaged position. Move the throttle control between half and full speed (fast) position. Lift up the cutting unit and turn the ignition key to “STOP” position. Abschalten des Motors Stellen Sie die Steuerung der Anhängerkupplung auf aus- gekuppelt.
  • Seite 58 6. Maintenance, adjustment. 6. Wartung (Instandhaltung), Einstel- lung. 6. Entretien, réglages. 6. Mantenimiento, ajuste. 6. Manutenzione. 6. Onderhoud, afstelling. WARNING! ADVERTENCIA! Before servicing the engine or cutting unit the fol low ing shall Antes de proceder a efectuar el servicio en el motor o en be carried out: el equipo de corte, hay que hacer lo siguiente: •...
  • Seite 59 Engine hood • Raise hood. • Unsnap headlight wire connector. • Stand in front of tractor. Grasp hood at sides, tilt forward and lift off of tractor. • To reinstall, slide hood pivot brackets into slots in frame. • Reconnect headlight wire connector and close hood. Motorhaube •...
  • Seite 60 Maintenance Mantenimiento NOTE: Periodic maintenance should be performed on a regular NOTA: El mantenimiento periódico ha de hacerse con regu- basis in order to keep your tractor in good running condition. laridad a fin de mantener el tractor en buen estado. WARNING: Disconnect spark plug wire to prevent ac ci - ADVERTENCIA: Antes de efectuar cualquier reparación, den tal starting before attempting any repair, inspection, or...

  • Seite 61: Ölwechsel Durchführen

    PARA CAMBIAR EL ACEITE ATENCIÓN: El aceite estará caliente si el motor ha estado funcionando durante un tiempo prolongado inmediatamente antes de drenarlo. • Deslice el extensor de drenaje del aceite sobre el chasis situado por debajo del orificio de drenaje. •...
  • Seite 62 SERVICE RECORD Fill in dates as you complete regular service. Every 8 Every Every . Every . Every Needed hours 25 hours 50 hours 100 hours 200 hours • Change engine oil (without oil filter) ........... • Change engine oil (with oil filter) ....................•...
  • Seite 63 SCHEMA D'ENTRETIEN Consigner les dates d'intervention après chaque opération d'entretien. Selon les Toutes Toutes Toutes Toutes les Toutes les besoins les 8 H les 25 H les 50 H 100 H 200 H Vidange de l'huile moteur • (sans filtre à huile ..................
  • Seite 64 DATI DI SERVIZIO Compilare ogni qualvolta si esegue un regolare servizio. Necessità Ogni Ogni Ogni . Ogni Ogni 8 ore 25 ore 50 ore 100 ore 200 ore • Cambio dell'olio (Senza filtro dell’olio)..........• Cambio dell'olio (Con filtro dell’olio) .................... •...
  • Seite 65 Operator Presence System and Reverse Opera- tion System (ROS) Be sure operator presence and reverse operation sys tems are work ing properly. If your tractor does not function as described, repair the problem immediately. • The engine should not start unless the brake pedal is fully de pressed, and the attachment clutch con trol is in the dis en gaged position.
  • Seite 66 Sistema de Presencia Operador y Sistema de Funcionamiento Atrás (ROS) Asegurarse de que los sistemas de presencia operador y funcionamiento atrás funcionen adecuadamente. Si tu trac- tor no funciona como descrito, hay que reparar el problema inmediatamente. • El motor no tiene que arrancar hasta que le pedal del freno no esté...
  • Seite 67 Blades Cuchillas The blades should be sharp to achieve best cutting results. Las cuchillas han de estar afiladas para proporcionar el mejor Sharpening can be carried out with a file or grinding disc. corte posible. El afilado puede hacerse con lima o muela. NOTE: It is very important that both blades are sharpened NOTA: Es muy importante que los dos lados de la cuchilla equally to avoid imbalance.

  • Seite 68: Messerbalkenbohrung Mit Sechseckiger Aus- Sparung

    1. Hex bolt right hand threaded. 2. Lock Washer 3. Flat Washer 4. Blade 5. 5 Star Center Hole 6. 5 Star Pattern 7. Trailing Edge 8. Mandrel Assembly 5 Star pattern blade The center of this blade has a five (5) star pattern. The bolt that attaches this blade has normal Right Hand threads that 1.
  • Seite 69 Tornillo de cabeza de cinco facetas, dextrogiro Arandela elastica Arandela plana Filo cortador Orifico de centraje- estrella de cinco puntas Mandril-estrella de cinco puntas Canto (auxiliar cortador) trasero Nudo del mandril Bullone a testa esagonale Foro stellare a cinque Cuchilla de orificio-estrella de cinco puntas con filettatura destrorsa punte (5) El centro de esta cuchilla se parece a una estrella de cinco...
  • Seite 70 For best results mower blades must be kept sharp. Re place Para alcanzar resultados mejores las cuchillas de la segadora bent or damaged blades. hay que mantenerlos afilados. sustituya las cuchillas torcidos y estropeados. BLADE REMOVAL C'MO DESMONTAR LAS CUCHILLAS •...

  • Seite 71: Überprüfen Der Bremse

    Controlar El Freno To Check Brake Si el tractor requiere más de cinco (5) pies para pararse a la If tractor requires more than five (5) feet to stop at highest velocidad más alta en la marcha más alta en una superficie speed in high est gear on a level, dry concrete or paved sur- nivelada seca en hormigón o adoquinada, hay que reparar face, then brake must be serviced.

  • Seite 72: Demontage Des Mähdecks

    Desmontaje de la unidad de corte Trabajar desde el lado derecho de la máquina. 1. Quitar después la correa de la polea del motor (1). 2. Quitar los dos resortes posteriores (2) y golpear con un martillo los muñones de eje hasta sacarlos. 3.
  • Seite 73 Cambio de la correa propulsora del equipo de Replacement of drive belt for cutting unit corte 1. Dismantle the cutting unit as described previously. 1. Desmontar el equipo de corte del tractor. 2. Work off the belt from the unit's left pulley and then from the other wheels.

  • Seite 74: Einstellung Des Mähaggregats

    Adjustment of the cutting unit A. In the direction of travel 1. Check that the air pressure is correct in all four tires. To achieve best cutting results the cutting unit’s front edge (B) 2. Make sure that the machine is on a horizontal surface. should be about 10 mm (0.375") low er than the back edge 3.

  • Seite 75: Seitliche Einstellung

    REGLAGE TRANSVERSAL • Relever le carter de coupe au maximum. • A partir du milieu de chaque extrémités latérales du carter de coupe, mesurer la distance du bord du carter par rapport au sol . “A” • La distance (A) doit être la même des deux côtés à 6 mm “A”...

  • Seite 76: Auswechsein Des Treibriemens

    Cambio de correa propulsora 1. Desmontar el equipo de corte del tractor. 2. Desmontar el limitador de movimientos del acoplamiento (1). 3. Aplicar el freno de estacionamiento y tirar hacia arriba de la correa para sacarla de la rueda libre (2), de la acoplamiento (3).

  • Seite 77: Einstellung Des Schalthebels Des Dif- Ferentialgetriebes

    EINSTELLUNG DES SCHALTHEBELS DES DIF- FERENTIALGETRIEBES Das Differentialgetriebe muß sich in Leerlaufstellung be- finden, wenn der Schalthebel in der Neutral-Stellung (N) (Verschlußsperre) steht. Diese Einstellung wird bereits vom Hersteller im Werk durchgeführt. Sollte es jedoch dennoch erforderlich sein, weitere Einstellungen vorzunehmen, so muß...
  • Seite 78 02239 REGOLAZIONE DELLA LEVA DEL MECCANIS- MO DEL CAMBIO DI VELOCITÀ CON DIFFER- ENZIALE Il meccanismo del cambio con differenziale deve essere in posizione di folle quando la relativa leva è in posizione di folle (N) (blocco). Tale condizione viene impostata al momento della 1.
  • Seite 79 7. Troubleshooting. 7. Störungssuche. Motor springt nicht an Engine will not start 1. Kraftstoff fehlt im Kraftstofftank. 1. No fuel in fuel tank. 2. Defekte Zündkerze. 2. Plug defective. 3. Defekter Zündkerzenanschluß. 3. Plug connection defective. 4. Schmutz in Vergaser oder Kraftstoffleitung. 4.
  • Seite 80 7. Recherche des pannes. 7. Búsqueda de averías. Le moteur ne démarre pas El motor no arranca 1. No hay combustible en el depósito. 1. Manque de carburant dans le réservoir. 2. La bujía es errónea. 2. Bougie d'allumage défectueuse. 3.
  • Seite 81 7. Ricerca guasti. 7. Het localiseren van fouten. Il motore non parte De motor start niet 1. Manca il carburante. 1. Er is geen benzine in de tank. 2. Difetto di candela. 2. De bougie is defect. 3. Collegamento della candela difettoso. 3.
  • Seite 82 8. Storage. 8. Aufbewahrung. 8. Remisage. 8. Conservación. The following steps should be taken when mowing Suivre la procédure suivante une fois la saison terminée: season is over: • En fin de saison, suivre la procédure suivante pour le • Clean the entire machine, especially underneath the remisage.
  • Seite 83 8. Rismessaggio. 8. Stallen. Al termine della stagione effettuare i seguenti interventi: Aan het einde van elk maaisezoen moeten de vol gen de maatregelen worden genomen: • Pulire tutto il tagliaerba e particolarmente sotto il co per chio • Maak de hele machine schoon, in het bijzonder de bin- della falciatrice.
  • Seite 84 2006/42/EC EMC 2004/108/EC P12397RB 7,72/5,76 0-6,3 38-102 EN 1033 A (8) ≤ 2.5 EN 1032 A (8) ≤ 0.5 As rated by the engine manufacturer Notified Body SNCH 11, Route de Luxembourg L-5230 Sandweiler TUV Rheinland No. 0499 09.21.10 AP Printed in the U.S.A.
