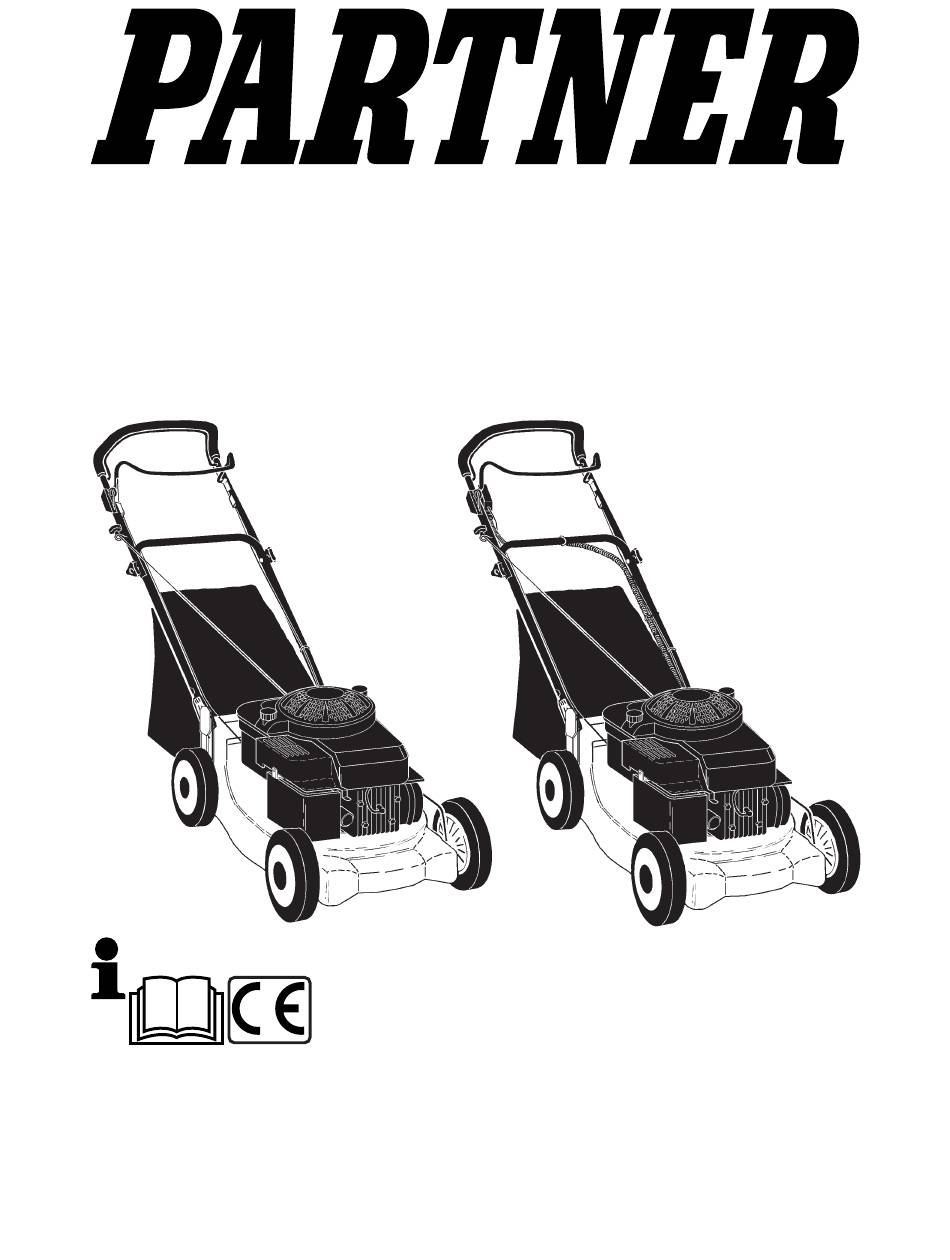

P531PD / P531PDE Instruction manual Manuel d’instructions Instructieboekje Please read these in struc tions care ful ly S’il vous plaît lisez soigneusement Lees deze instructies aandachtig and make sure you un der stand them et soyez sûr de comprende ces en zorg dat u ze begrijpt voordat before using this ma chine.
Seite 2
CONTENTS INDICE SAFETY RULES ......PAGE 3-8 REGLAS DE SEGURIDAD ..SIVU 3-8 TECHNICAL DATA ........9 ESPECIFICACIONES TÉCNICAS ... 9 OVERVIEW ..........10 SUMARIO ..........10 ASSEMBLY........11-12 MONTAJE ......... 11-12 ADJUSTMENTS ....... 13-15 REGULACIÓN ........13-15 START AND STOP ......16-19 ARRANQUE Y PARADA....
Safe Operation Prac tic es for Pe des tri an-Controlled Rotary Lawnmowers IMPORTANT: This cutting machine is ca pa ble of am pu tat ing hands and feet and throwing objects. Failure to observe the following safety instructions could result in serious injury or death. I.
Sicherheitsvorkehrungen für Handgeführte Rasenmäher mit Rotationsklinge WICHTIG: Diese mähmaschine kann hände und füsse abtrennen und gegenstände mit hoher geschwin- digkeit schleudern. Nichtbeachtung der folgenden sicherheitsvorschriften könnte schwere oder tödliche verletzungen zur folge haben. I. Schulung • Die Anleitungen sorgfältig durchlesen. Mit den Bedien- •...
Solutions pratiques de sécurité de marche pour tondeuse à hélice horizontale pédestre ATTENTION: Ce tracteur de pelo use est capable d’amputer mains ou pieds et de projeter des objets. l’inobservation des règles de sécurité ci-dessous peut être la cause de blessures sérieuses voire mortelles. I.
Seite 6
Normas de funcionamiento seguro para cortacéspedes giratorios de pie IMPORTANTE: Esta maquina cortadora es capaz de amputar las manos y los pies y de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte. I.
Veilig werken met handbediende grasmaaimachines BELANGRIJK: Deze maaimachine kan handen en voeten amputeren en voorwerpen wegslingeren. Het niet opvolgen van deze veiligheidsinstructies kan ernstig of dodelijk letsel tot gevolg hebben. I. Training • Lees de instructies aandachtig. Zorg dat u vertrouwd •...
Seite 8
Misure operative di sicurezza per tosaerba controllate da pedoni ATTENZIONE: Questo trattorino tosaerba ha una potenza suffi ciente ad amputare mani e piedi e a scagliare oggetti. La mancata osservanza delle seguenti istruzioni antinfortunistiche potrebbe causare lesioni gravi e persino il decesso della vittima. I.
Seite 9
Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis. Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il signifi cato. P531PD P531PDE 5,5/ 5,5/...
Seite 11
ASSEMBLING Handle Pull up the handle in direction of the arrow. With the handle in up-turned position, tighten the wing-nuts. MONTAGE Griff Griff in Pfeilrichtung hochklappen. Anschließend Flügelmuttern anziehen. MONTAGE Manche Déployez le manche dans la direction de la fl èche. Une fois le manche déployé, serrez les écrous à...
To Assemble and Attach Grass Catcher • Put grass catcher frame into grass bag with stiff part of bag on the bottom. • Slip vinyl bindings over frame. • The grass catcher is secured to the lawn mower housing when the rear door is lowered onto the grass catch er frame.
Seite 13
To Empty Grass Catcher • To remove grass catcher, release en gine brake yoke to stop engine. • Lift up rear door and remove the grass catcher by the handle. • Do not drag the bag when emptying, it will cause unnecessary wear.
Seite 14
To Convert Mower FOR REAR BAGGING - • Rear mulcher plate (1) removed. • Grass catcher installed. FOR MULCHING - • Rear mulcher plate (1) installed. Umrüsten des Mäweks VERWENDEN DES HECK-GRASFÄNGERS - • Hinteres Kompostierblech (1) entfernt. • Grasfänger montiert. KOMPOSTIEREN DES SCHNITTGUTES - •...
Seite 15
Adjustment The mower can be set to different cutting levels. Einstellung Der Mäher ist in verschiedenen Schneidhöhen einstellbar. Reglage La tondeuse peut être réglée pour des hauteurs de coupe dif- férentes. Ajuste El cortacésped puede ser ajustado a cinco alturas de corte distintas.
Seite 16
P531PDE: Starting the Engine for the First Time The battery must be charged for 24 hours before use. You will prolong the life of both battery and starter if you ensure that the starter is not engaged for more than 5 seconds at a time followed by a pause of 10 seconds before you make a fresh attempt to start the machine.
P531PDE: Marche et Arrêt Placer la tondeuse sur une surface bien plane. At ten tion, ni gravier ni gravillons. Remplire le réservoir d'essence pure pas de melange 2 temps. Ne pas faire le plein quand le moteur est en marche. •...
P531PD: Starting and Stopping Place the mower on a fl at surface. Note: not on gravel or similar. Fill the tank with petrol, not oil-blended. Both lead-free and lead-containing petrol may be used. Do not fi ll with petrol while the engine is running.
Seite 19
P531PD: Arranque y Parada Colocar el cortacésped en una superfi cie llana (sin gravilla, gui- jarros, etc.). Rellenar el tanque de gasolina pura, sin aceite. Se peude usar gasloina sin plomo o con plomo. No rellenar el tanque mientras está funcionando el motor.
Seite 20
Drive • Forward drive is engaged (1) and disengaged (2) with the clutch bar at the top of the handle. Lauf • Das Ein- (1) und Asschalten (2) des Antribes geschieht mit Hilfe des Kupplungsbügels zuoberst am Handgriff. Mise en service •...
Mow the lawn twice weekly during the most active periods of growth. Never cut more than 1/3 of the length of the grass, MAX 1/3 especially during dry periods. Mow with a high cutting height setting the fi rst time. Examine the result and lower the mower to the desired setting.
Seite 22
Regularly Stop the engine and unscrew the dipstick. The level should be between FULL and ADD. Note: the dipstick must be screwed all the way down in order to indicate correct oil level. Avoid fi lling with too much oil. Regelmässig Stellen Sie den Motor ab und schrauben Sie den Ölpeilstab her- aus.
Seite 23
Change oil after each season or after 25 hours running time. Run the engine warm, remove the spark plug lead. Remove the drain plug from bottom of engine and drain oil. Fill with new oil. SAE 30 can be used. Ölwechsel einmal pro Jahr oder nach 25 Betriebsstunden.
Seite 24
P531PDE: Charging the battery The battery must be disconnected and plugged into the cable from the battery charger. Laden der Batterie Die Batteriekabel werden herausgezogen und in die Kabel vom Lader gesteckt. Chargement de la batterie Débranchez les fi ls conducteurs de la batterie et raccorder au cordon du chargeur.
