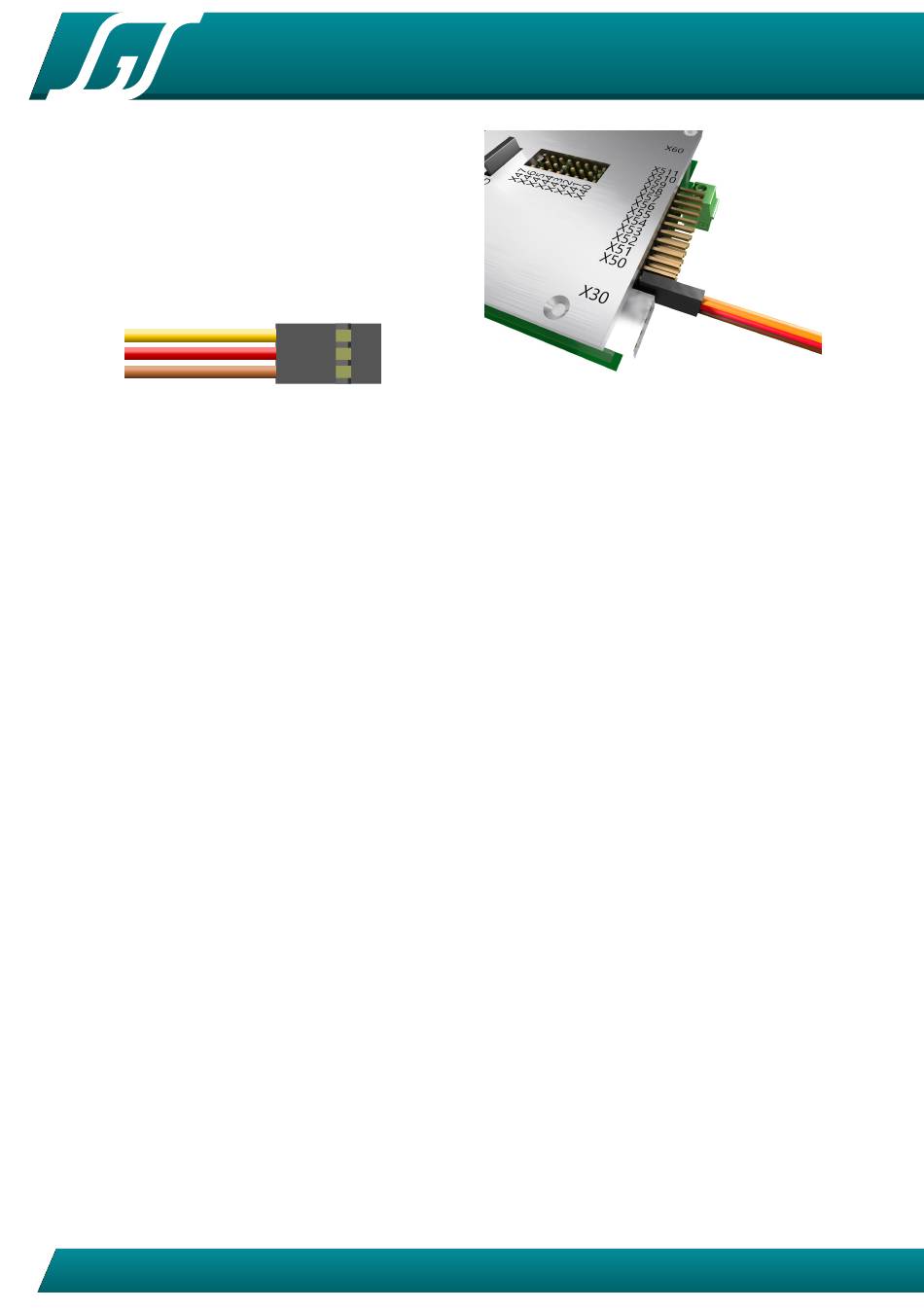

Abbildung 3: Belegung der Servokabel
Sollten die mitgelieferten Anschlussleitungen zu lang oder zu kurz sein, können
sie einfach ausgetauscht werden.
Bitte beachten Sie beim Anschluss des Moduls an den Empfänger, dass nicht
mehrere Empfängerstromversorgungen parallel geschaltet werden. Soll das
Modul mit weiteren Komponenten mit BEC betrieben werden, ziehen Sie bitte
die roten Leitungen aus allen Servokabel des Moduls heraus. Das Modul speist
sich dann aus seiner eigenen BEC, der Empfänger aus der BEC der zusätzlichen
Komponente.
4.4 Servoausgänge (X40 bis X47)
Die vom Modul gesteuerten Servos werden in X40 bis X47 eingesteckt. Die
Richtung des Steckers ist auf Abbildung 6 zu erkennen.
Die Masseleitung (braun oder schwarz) ist zur Mitte des Moduls orientiert.
18
Signal
+5V
Masse
Abbildung 4: Orientierung der Empfänger-
Servokabel
