5 Elektrische Anschlüsse

5.6 Anschluss der Kommunikationsschnittstellen

5.6.1 Überblick über die Schnittstellen
Alle Kommunikationsschnittstellen und dazugehörige Anschlussklemmen sind auf der
Kommunikationsplatine des Wechselrichters untergebracht.
Weiterhin befinden sich zwei optionale Verbindungsports auf der Kommunikationsplatine:
Serielle RS485-Kommunikationsschnittstellen mit RJ45-Ports (RS485-1/2) sowie Ethernet-
Kommunikationsschnittstellen mit RJ45-Ports (NET-1/2).

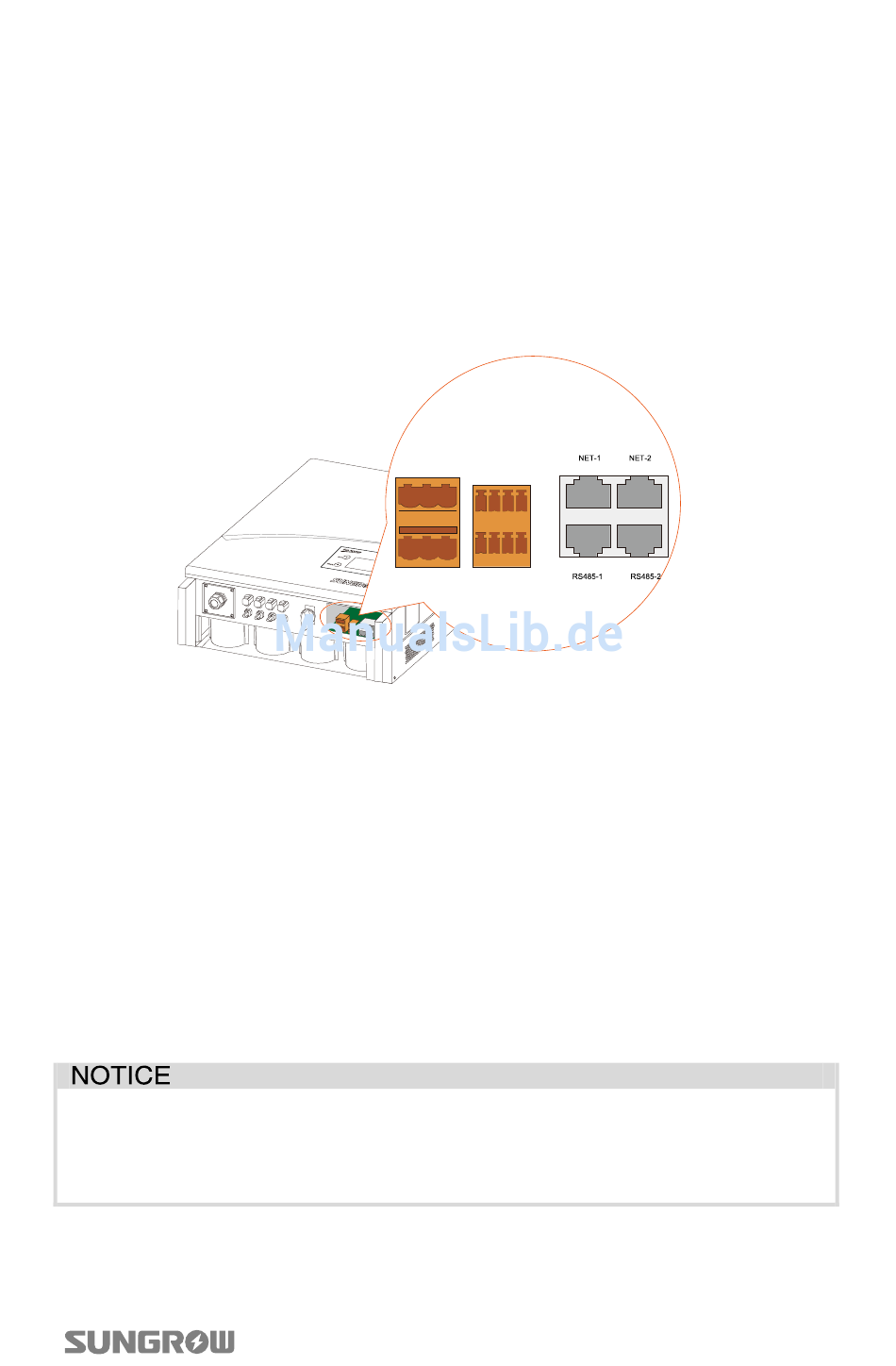

Fig. 5-6 Kommunikationsschnittstellen und dazugehörige Anschlussklemmen

Im Fall von seriellen RS485-Kommunikationsschnittstellen können die Betriebsin-
formationen des Wechselrichters über die RS485-Ports an einen PC mit Überwa-
chungssoftware (wie etwa SolarInfo Insight) oder an ein Datenerfassungsgerät (wie
etwa SolarInfo Logger) übertragen werden.

Im Fall von Ethernet-Kommunikationsschnittstellen können die Betriebsinformati-
onen des Wechselrichters über NET-Ports an einen PC mit Überwachungssoftware
(wie etwa SolarInfo Insight), an einen Webserver oder an einen Router übertragen
werden.
Zum Aufbau einer Kommunikationsverbindung halten Sie ein Kommunikationskabel und
den RJ45-Stecker bereit.
Kabelanforderungen zur Sicherung der Übertragungsqualität:
 Geschirmtes Netzwerkkabel
 DI- und DO-Verbindungskabel
