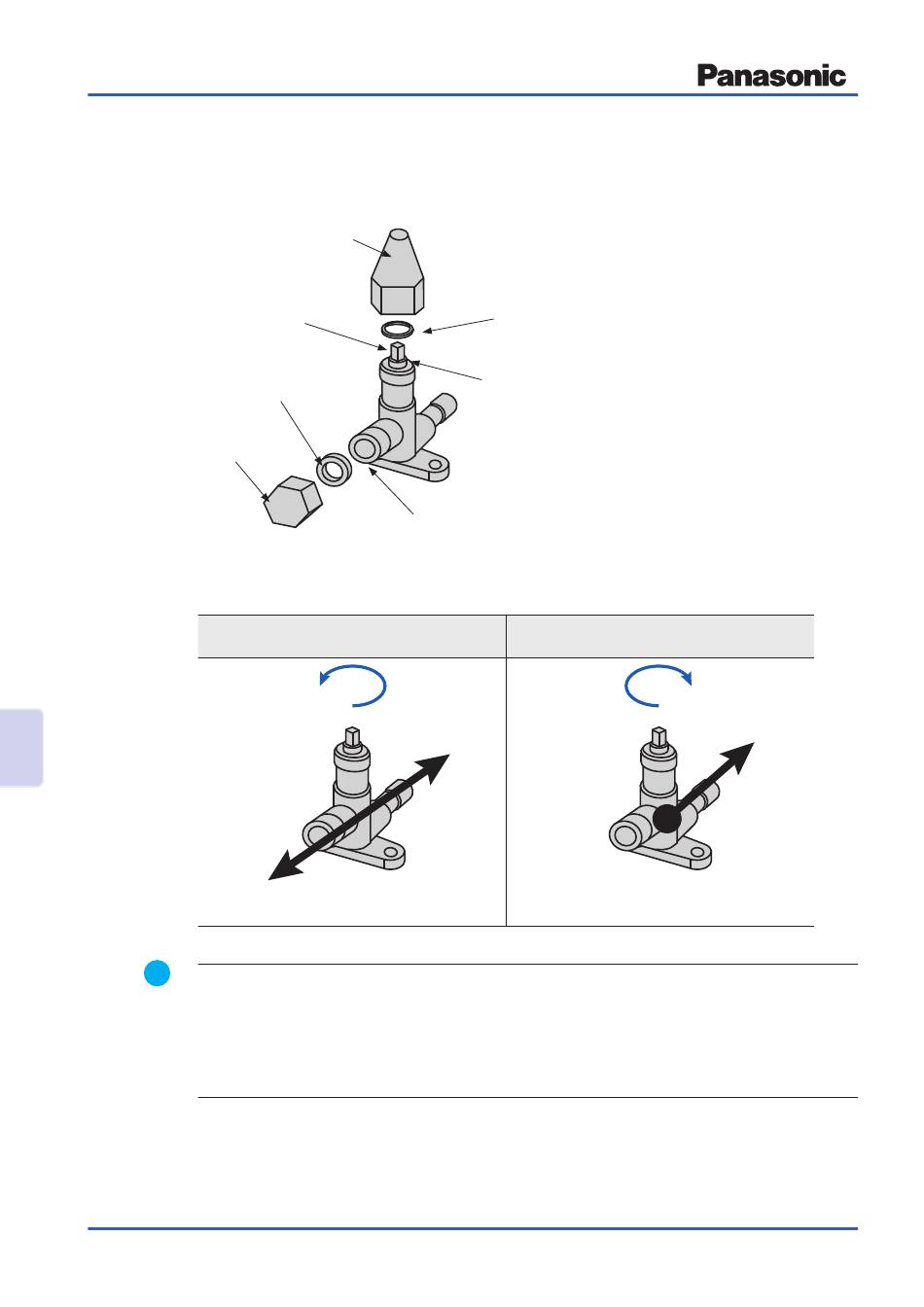

Aufbau der Serviceventile
Hoch- und Niederdruck-Serviceventile
Kappe
Ventilantrieb
Dichtung
Überwurfmutter
Bedienung der Serviceventile – Ventilstellungen
Geöffnet-Stellung (Grundstellung)
A
Ventilantrieb ist vollständig herausgedreht.
Antrieb gegen den Uhrzeigersinn vollständig heraus-
drehen: Das Ventil ist geöffnet.
Hinweise
1. Installieren Sie Kupferdichtring, Kappe und Überwurfmutter nach Abschluss der Arbeiten
wieder (zur Vermeidung von Gasleitungsleckagen).
2. Stellen Sie sicher, dass die Stopfbuchsen an den Serviceventilen fest angezogen sind.
Ziehen Sie gelöste Stopfbuchsen fest.
3. Anzugmomente: Kappe: 30 ± 5 N•m, Überwurfmutter: 13 ± 1 N•m, Stopfbuchse: 10 ± 1 N•m
Kühlsystem-Außengerät OCU-CR1000VF8A – Bedienungs- und Installationsanleitung – 07/2019
Kupferdichtring
Stopfbuchse
Service-Anschluss
C
Ventilantrieb ist vollständig eingedreht.
Antrieb im Uhrzeigersinn vollständig hineindrehen:
Das Ventil ist geschlossen.
Geschlossen-Stellung
