Lupine Piko 4 Bedienungsanleitung
Lampenkopf
Vorschau ausblenden
Andere Handbücher für Piko 4:
- Bedienungsanleitung (27 Seiten) ,
- Bedienungsanleitung (52 Seiten) ,
- Bedienungsanleitung (19 Seiten)
Verwandte Anleitungen für Lupine Piko 4
Inhaltszusammenfassung für Lupine Piko 4

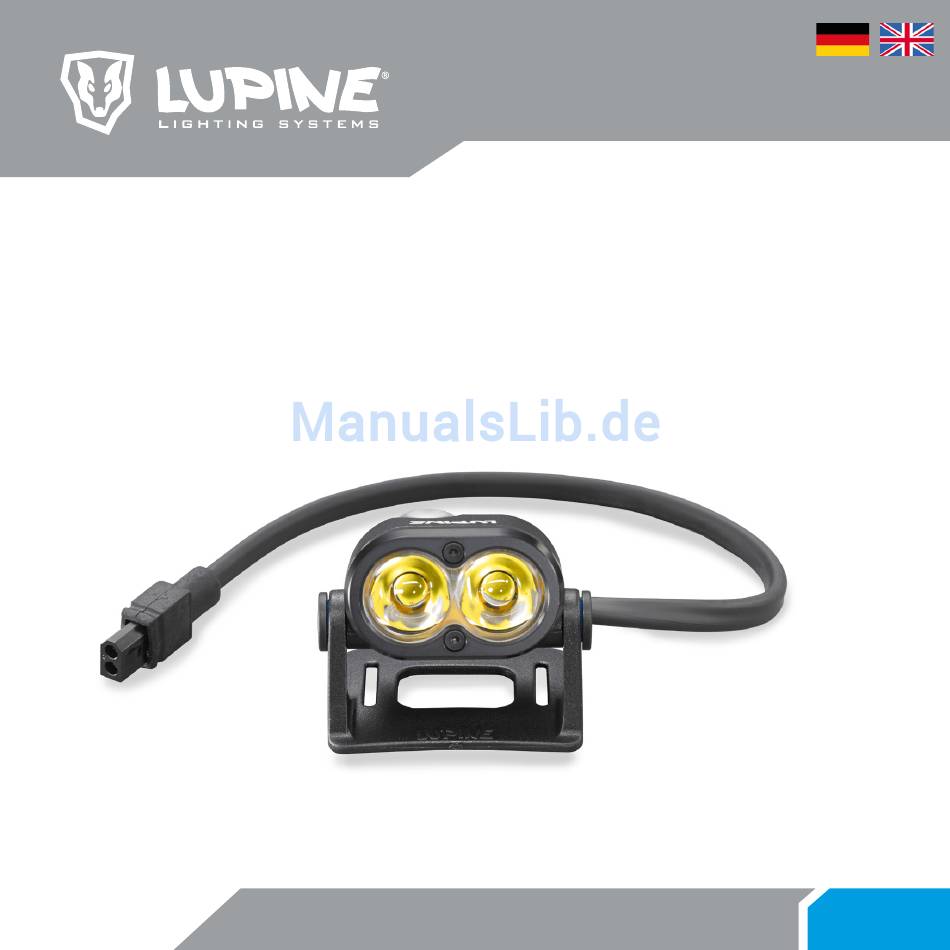

- Seite 1 Piko Lampenkopf/Head Unit Piko 4/7 Piko X4/X7/X Duo BEDIENUNGSANLEITUNG / OWNERS MANUAL Piko...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis/Index Erst lesen, dann leuchten! Allgemeines: Deutsch Erst lesen, dann leuchten! Scheinwerfer und Lader sind im Lieferzustand sofort einsetzbar, Sie müssen aber den Akku vor dem Montage 4–9 ersten Einsatz laden. Siehe Abschnitt Ladegerät Bedienung 10–13 Sicherheitshinweise: Die Programmierung 14–15 Programmierschema 16–17... -
Seite 3: Montage
Sie das Klettband so weit wie möglich, um ein Verrut- schen während der Benutzung zu vermeiden. Mit dem Akku FastClick-System können alle Lupine FastClick Akkus direkt am Stirnband Dank der beigefügten Verlängerung kann der getragen werden. Akku entweder im Trikot oder Rucksack getragen werden. - Seite 4 Bergwacht und Bergrettung. DualLock ist sowohl für den Lampen- kopf, als auch für das Akku FastClick- System erhältlich. Details: www.lupine.de Piko Stirnband HD: Unser „Heavy Duty“ Stirnband, für den sport- lichen Einsatz in dunklen Wäldern wie z. B. bei Nachtorientierungsläufen,...
- Seite 5 Akkutypen: gegen den schwarzen O-Ring. Führen Sie die Schraube durch das Loch der Stangenhalterung und schieben Sie im Der reguläre Lupine Akku verfügt auf Anschluss den zweiten schwarzen O-Ring auf das Schrau- seiner Rückseite über eine Lasche und benende. Die Reihenfolge von O-Ring, Schraube, O-Ring, wird mit einem Klettband befestigt.
-
Seite 6: Bedienung Smartcore Akku
Bedienung Smartcore Akku Bedienung Lampe Kapazitätsanzeige Initialisierung & Spannungsanzeige: Akustisch: Nach dem Anstecken des Scheinwerfers an den Akku durchläuft die Software einen Selbsttest, der Scheinwerfer sowie die rote und blaue Zum Ablesen der Kapazität genügt ein LED im Schalter leuchten einmal kurz auf. - Seite 7 Bedienung Lampe Reservetank: Einschalten: Durch den ersten Tastendruck startet der Scheinwerfer mit maximaler Wenn der Akku leer ist, blinkt die rote und blaue LED abwechselnd, sowie der Leistung. Die blaue LED leuchtet. Scheinwerfer. Nach erneutem Anschalten steht der Reservetank ( nur niedrige Umschalten/Abblendlicht: Stufe) abhängig vom Alter des Akkus noch einige Minuten zur Verfügung.
-
Seite 8: Die Programmierung
Leuchtdauer extremen Bedingungen zu finden, sind eigene Versuche unerlässlich. Sollte die Anzeige des Programmes Battery „High“ nicht zufriedenstellend arbeiten, wechseln Sie zu Battery „Low“ und testen Sie das Verhal- Piko 4/X4 Piko 7/X7 Piko X Duo ten der Steuerelektronik während einiger Leuchtzyklen. -
Seite 9: Programmierschema
Programmierschema Hinweis! Der Programmiermodus startet nachdem der Taster etwa für 3 Sekunden gedrückt gehalten wurde. 2-stufig 3-stufig 4-stufig 3-stufig 3-stufig (eco) (RVLR) PRESS PRESS PRESS PRESS PRESS Beispiel: Taste gedrückt halten Taste gedrückt halten Taste gedrückt halten Taste gedrückt halten Taste gedrückt halten Um in den 4-Stufen Modus... -
Seite 10: Ladegerät/Wiesel
Pflege & Lagerung Ladegerät Wiesel Anschluss: Lampe: Stecken Sie das beiliegende Ladegerät Wiesel in Ihre Steckdose und verbinden Nach Einsätzen in salzhaltiger Luft reinigen Sie den Scheinwerfer und den Kabelbaum äußerlich mit Sie dieses mit dem Akku. warmem Wasser und etwas Spülmittel. Laden: Steckerkontakte: Der Ladevorgang startet automatisch. -
Seite 11: Fehlerbehebung
Ursache Behebung Piko Lampenkopf: 55 g Piko X4 komplett mit Akku: 210 g Piko 4 komplett mit Akku: 180 g Piko X7 komplett mit Akku: 330 g Piko 7 komplett mit Akku: 300 g Piko X Duo mit (einem) Akku: 180 g Lampe lässt sich nicht ein-... - Seite 12 Read this manual before using Index General: English The light and charger are ready for use when delivered. All you have to do is charge the battery Read this manual before using before using the product. See charger section. Mounting 24–29 Operation...
-
Seite 13: Mounting
The flexible velcro strap also provides the possibility to Thanks to the battery FastClick-System you mount the battery directly on the helmet. can carry some Lupine batteries directly on the headbelt. Adapted for: Art.No. 884 2.0 Ah Art.No. - Seite 14 DualLock is available for the lamphead and the FastClick-system to put a battery on the helmet. Details: www.lupine.de Piko Headbelt HD The headbelt hd is the first choice for orienteering and other fast runners. Have a look at www.lupine.de...
-
Seite 15: Battery Mounting
Your battery is supplied with optional CNC Quick Release mounts are available. a velcro strap, coated with an Have a look at www.lupine.de (Art.No. 225 for anti-slip material to ensure a Ø 25.4 mm/Art.No. 231 for Ø 31.8 mm) secure mount. Use the strap which most closely matches your tube size. -
Seite 16: Operation
Operation SmartCore battery Operation light Initialization & voltage display: Capacity Indicator After connecting the lamp to the battery, the software runs a selftest; the lamp itself as well as the red and blue LEDs in the switch light up once. Audible: To check the capacity, simply press the touch- = 100 %... - Seite 17 Operation light Switching on: Reserve power: The first press of the button switches on the light with maximum power. When the battery is discharged ( the red and blue LED has been flashing for The blue LED is illuminated. some minutes), the lamp flashes several times and is then switched off. After switching the light on again (double click!), reserve power is available.
-
Seite 18: Programming
Runtime Runtime Runtime under extreme conditions, experimenting is indispensable. Should the indicator of the battery Piko 4/X4 Piko 7/X7 Piko X Duo high program not work to your satisfaction, switch to "low" and test the behavior of the control electronics for some battery life cycles. -
Seite 19: Programming Scheme
Programming scheme Hint! After keeping the button down for aprox. 3 seconds, the light will enter the programming mode. Example: 2-step 3-step 4-step 3-step 3-step (RVLR) (eco) To get into 4-step mode, hold the button until the red LED PRESS PRESS PRESS PRESS... -
Seite 20: Charger/Wiesel
Charger Wiesel Product care and storage Lamp: Connecting: Plug the included Wiesel charger into an outlet and connect it to the battery. After use in salty air, clean the lamp and the cables externally with warm water and some mild detergent. Charging: Plug contacts: Charging starts automatically. -
Seite 21: Troubleshooting
Battery not plugged into the Check all plug contacts. Light output: Battery life: light or not plugged in Piko 4 / X4 / U4: Piko 7 / X7: Piko X Duo (two batteries) properly. 2 hours 4 hours 2 hours 40 min. -
Seite 22: Notizen/ Notes
Notizen/ Notes Letzte Hinweise/ Miscellaneous Regelungen/Regulations: Die Verwendung dieses Beleuchtungssystems für bestimmte Zwecke kann in Europa von Land zu Land unterschiedlich geregelt sein. Informieren Sie sich über die in Ihrem Land gültigen Bestimmungen. The laws governing the allowable application domain for this lighting system may vary from one country to another. - Seite 23 Lupine Lighting Systems GmbH Winnberger Weg 11 92318 Neumarkt Germany Phone: +49 (0) 91 81 - 50 94 90 Fax: +49 (0) 91 81 - 50 94 915 E-mail: info @lupine.de 44 Piko...
